Диагностика и устранение ошибки DTC P1333: Высокое напряжение в цепи управления наддувом
Данный технический материал представляет собой специализированное руководство по идентификации первопричин, анализу рисков и пошаговому устранению неисправности, зафиксированной под кодом DTC p1333. В отличие от распространенных заблуждений, связывающих этот код исключительно с датчиком детонации (как это часто встречается у автомобилей BMW), в контексте систем принудительного наддува (турбонаддува или суперчарджера) данный код сигнализирует о критическом отклонении в работе электрической цепи управления стороной высокого давления. Спецификация ошибки может варьироваться в зависимости от марки автомобиля (например, Ford, Mazda, GM), однако физический принцип диагностики остается единым.
- P1333 Ошибка двигателя

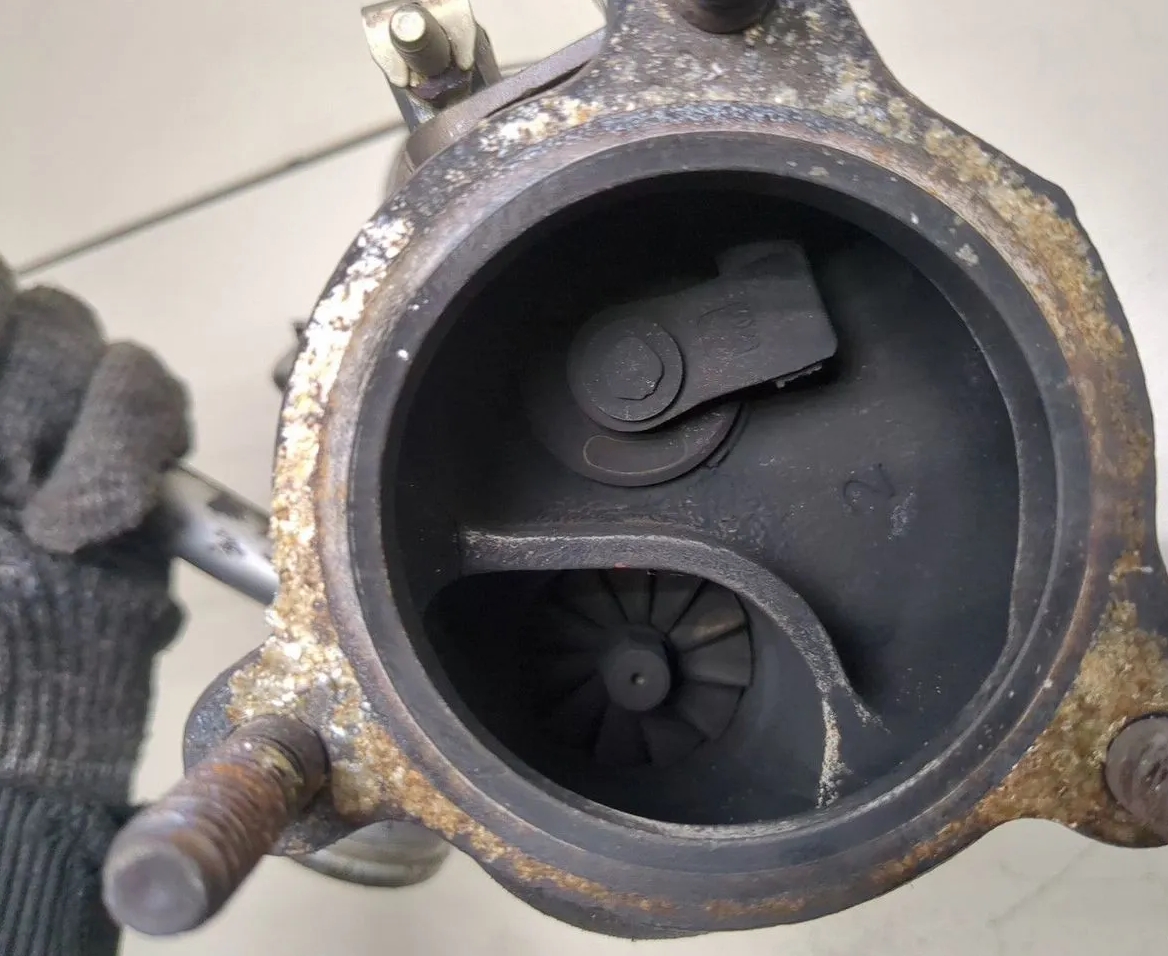

- DTC_P1333.jpg (529.9 КБ) 66 просмотров
1. Причина возникновения ошибки P1333 в системе наддува
Блок управления двигателем (PCM/ECU) постоянно отслеживает фактическое давление наддува через датчик абсолютного давления во впускном коллекторе (MAP) или датчик давления наддува (BAP). Параллельно ЭБУ управляет положением перепускного клапана (Wastegate) или заслонками изменяемой геометрии турбины (VGT) посредством соленоида управления наддувом (Boost Pressure Solenoid). Код p1333 ошибка регистрируется, когда ЭБУ подает команду на закрытие Wastegate (снижение давления) или уменьшение угла лопаток VGT, но при этом считывает аномально высокое напряжение в цепи управляющего соленоида. Это указывает на три основные группы причин:1.1. Электрические неисправности цепи управления
- Самая частая причина — короткое замыкание на «массу» или «плюс» в проводке между ЭБУ и соленоидом. Высокое напряжение сигнализирует о том, что цепь не может «сбросить» потенциал. Это происходит из-за перетирания изоляции, попадания влаги в разъем или окисления контактов.
- Обрыв цепи управления также может фиксироваться как высокий импеданс, однако в этом случае ЭБУ чаще видит полное отсутствие сигнала. Применительно к P1333 речь идет именно о залипании сигнала «вверху» диапазона.
1.2. Механические неисправности актуатора турбокомпрессора
- Если шток Wastegate заклинило в закрытом положении или механизм VGT зарос нагаром, соленоид управления может испытывать избыточное сопротивление. ЭБУ интерпретирует рост тока в цепи (и, как следствие, просадку напряжения) как попытку актуатора выйти за пределы рабочего диапазона, фиксируя ошибку.
1.3. Выход из строя соленоида управления наддувом
- Сам соленоид является электромагнитным клапаном. Внутреннее замыкание обмотки или механическое зависание золотника приводит к изменению индуктивного сопротивления, что фиксируется диагностикой как высокое напряжение в электрической цепи.
1.4. Специфика автомобилей Ford (Diesels and EcoBoost)
По данным технических бюллетеней, на дизельных Ford Ranger и Mondeo с турбиной Garrett, а также на бензиновых EcoBoost, DTC p1333 часто сопровождается ошибками по давлению наддува. Отличительной чертой является отказ электронного вакуумного регулятора (EVR), который управляет Wastegate. При залипании EVR в открытом состоянии создается избыточное разрежение, соленоид перестает стравливать давление, и напряжение в цепи управления падает до нуля, вызывая код.2. Можно ли продолжать движение: Оценка рисков
Вопрос безопасности и сохранности двигателя при появлении этого кода требует жесткой оценки.| Режим работы двигателя | Допустимость движения | Рекомендации |
|---|---|---|
| Режим «Limp mode» (аварийный режим, турбина отключена, нет тяги) | Кратковременно, для съезда с трассы или движения в сервис | Скорость не более 60 км/ч, избегать резких ускорений. Двигатель работает на обедненной смеси, что может привести к перегреву катализатора. |
| Двигатель работает ровно, но Check Engine горит постоянно | Не рекомендуется | Высокое напряжение в цепи может быть вызвано коротким замыканием на массу внутри соленоида. Это создает паразитную нагрузку на драйвер ЭБУ. Продолжение движения приведет к выходу из строя дорогостоящего блока управления, а не только клапана. |
| Двигатель «перекручивается», слышен звон «пальцев» (детонация) | Эвакуация обязательна | Если ошибка вызвана механическим зависанием актуатора в закрытом положении, давление наддува превысит расчетное (overboost). Это гарантированно вызовет механическую деструкцию поршневой группы (прогар поршней, разрушение перегородок). |
3. Подробное руководство по устранению ошибки
Для точной диагностики потребуется OBD2 сканер с функцией просмотра live data (потоковых данных) и возможностью управления актуаторами (бинарные тесты). Мультиметр и осциллограф приветствуются.3.1. Этап 1: Верификация кода и входных данных
Перед началом физического ремонта подключите сканер.- Считайте DTC p1333 и все сопутствующие ошибки (обычно рядом идут P0234 (давление выше порога), P0243 (цепь соленоида турбины), P0045 (цепь управления соленоидом наддува)).
- Перейдите в режим «Live Data». Найдите параметры: «Desired Boost» (желаемое давление), «Actual Boost» (фактическое), «Boost Pressure Solenoid Duty Cycle» (скважность ШИМ), «Boost Pressure Sensor Voltage».
- Запустите двигатель. На холостом ходу скважность управления соленоидом должна быть близка к 0% (если Wastegate открыт). При резком нажатии на газ (на месте, нейтраль, осторожно!) скважность должна расти, а фактическое давление — следовать за желаемым.
3.2. Этап 2: Электрический тест цепи (Мастер-диагностика)
Отключите разъем соленоида управления наддувом. Обычно это 2-контактный разъем (масса и управляющий сигнал) или 3-контактный (плюс, масса, сигнал). Используйте мультиметр в режиме вольтметра.- Включите зажигание. Измерьте напряжение между выводом управления и массой. Норма: 0 В. Если вы видите +12В или +5В (в зависимости от архитектуры), то есть высокое напряжение в цепи до подключения соленоида. Это явный признак короткого замыкания на питание в жгуте проводов до ЭБУ. Прозванивайте проводку (цепи КЗ на массу или +).
- Отключите разъем ЭБУ (если есть доступ). Измерьте сопротивление сигнального провода от разъема соленоида до пина ЭБУ. Допустимое сопротивление — менее 0,5 Ом. Измерьте изоляцию относительно массы — должно быть бесконечность.
3.3. Этап 3: Тест соленоида управления наддувом
- Измерьте сопротивление обмотки соленоида. Эталонные значения: от 10 до 30 Ом (обычно около 15-20 Ом). Обрыв (бесконечность) или короткое замыкание (0 Ом) — замена клапана.
- Подайте +12В от АКБ на соленоид (через предохранитель 2А). Должен быть слышен отчетливый щелчок (переключение золотника). Если щелчка нет — соленоид заклинил механически или сгорела катушка.
- Практический пример (Ford Focus 1.6 EcoBoost): Механик перебирал двигатель и повредил вакуумную трубку от соленоида к Wastegate. Ошибка по напряжению возникла потому, что ЭБУ подавал команду на закрытие Wastegate, но давление не росло, контроллер увеличивал скважность до максимума (100%), видя высокий ток и интерпретируя его как высокое напряжение. Решение: замена треснувшей трубки.
3.4. Этап 4: Механическая проверка актуатора (Wastegate / VGT)
- Снимите теплоизолирующий колпак с турбины. Рукой проверьте ход штока Wastegate. Усилие должно быть упругим (пружина), но ход свободным. Любое заедание — разборка и раскоксовка механизма.
- На турбинах с изменяемой геометрией: снимите датчик положения лопаток (если есть) и убедитесь, что кольцо VGT вращается рукой при отключенном вакуумном актуаторе. Закисание из-за нагара — частая причина, приводящая к клину и, как следствие, к превышению тока в цепи соленоида.
3.5. Типичные ошибки при ремонте P1333
- Ошибка 1: Замена турбокомпрессора в сборе без проверки проводки. В 40% случаев проблема в окислении контакта на фишке у выпускного коллектора (где высокие температуры). Простая зачистка клемм решает проблему.
- Ошибка 2: Установка китайского соленоида без сверки импеданса. Соленоиды могут иметь разное сопротивление (например, 12 Ом против штатных 20 Ом). ЭБУ калиброван под конкретный ток. Замена на неоригинал приведет к постоянному возврату ошибки или сгоранию драйвера внутри ЭБУ.
- Ошибка 3: Игнорирование фактора перегрева. При длительной езде с ошибкой P1333, когда соленоид не стравливает давление, турбина работает в режиме постоянного высокого давления. Это убивает сначала вкладыши турбины (масляное голодание), а затем и сам блок управления.
Заключение: Практические рекомендации по ремонту
