Код P1501 является прямым продолжением рассмотренного ранее P1500. Если P1500 в большинстве случаев фиксирует обрыв цепи (высокий уровень сигнала), то ошибка двигателя автомобиля p1501 сигнализирует о противоположной электрической аномалии — коротком замыкании на массу или низком уровне напряжения в той же самой цепи. Этот код характерен для автомобилей Opel, Chevrolet, Suzuki, Chery, ВАЗ (Lada), а также появляется на новых китайских кроссоверах Jaecoo. На разных платформах он может указывать как на проблемы с датчиком скорости автомобиля (VSS), так и на отказ реле высокой скорости вентилятора системы охлаждения.
Особую сложность представляет диагностика на автомобилях Chery и ВАЗ, где китайские и российские прошивки блоков управления используют этот код для индикации проблем с иммобилайзером или цепью главного реле. Разберем все варианты, чтобы мастер мог безошибочно идентифицировать неисправность по сопутствующим симптомам.

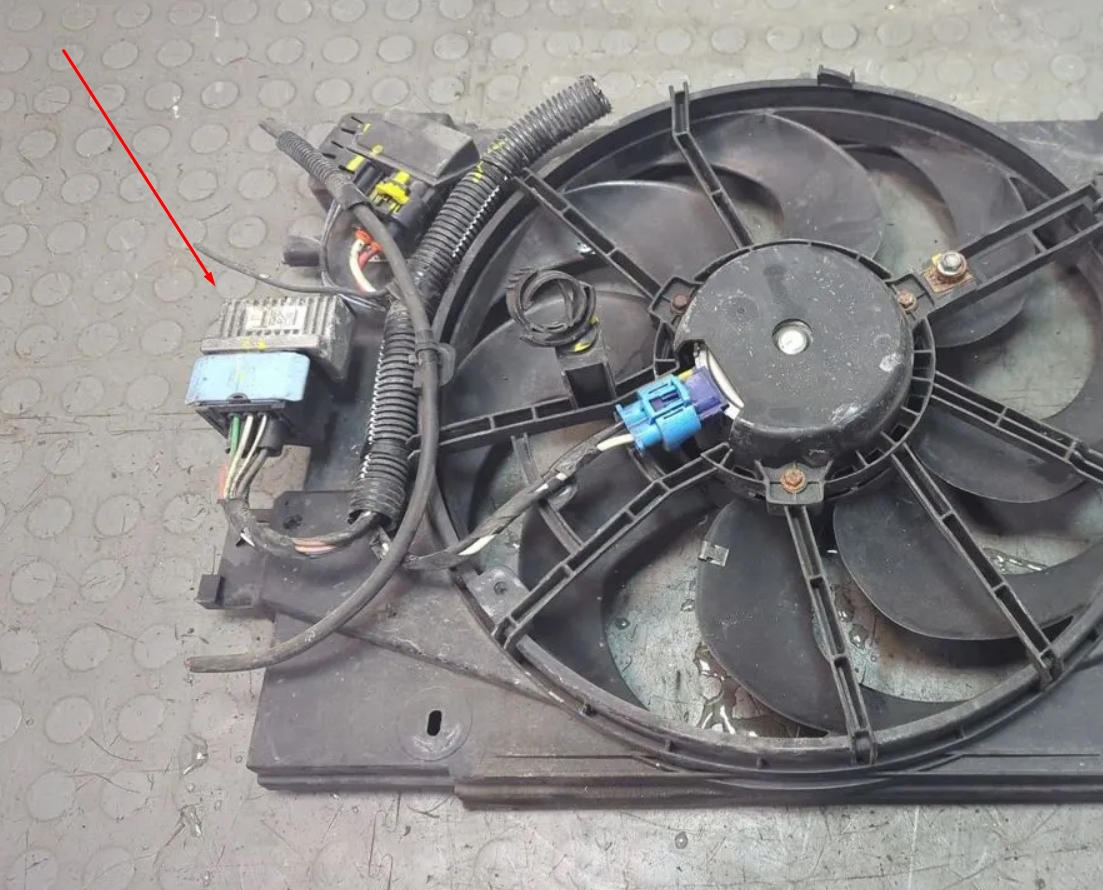

- P1501 Ошибка двигателя
- DTC_P1501.jpg (571.91 КБ) 419 просмотров
Техническая расшифровка кода P1501 по маркам автомобилей
Отсутствие единого стандарта OBD-II для кодов диапазона P15xx требует обязательной привязки к конкретной модели.
P1501 на Opel / Vauxhall / Chevrolet
На автомобилях Opel (Astra, Vectra, Meriva, Corsa) и Chevrolet (Aveo, Lacetti) код P1501 трактуется следующим образом:
- P1501 — Fan Relay 2 (High Speed) Circuit Low Voltage (Низкое напряжение в цепи реле 2 вентилятора — высокая скорость).
Это указывает на короткое замыкание управляющей или силовой цепи реле высокой скорости вентилятора радиатора на массу. Блок управления двигателем при самодиагностике подает тестовый импульс и фиксирует, что напряжение на пине драйвера ниже ожидаемого порога (менее 0.3 В при разомкнутой цепи). Причина — повреждение изоляции провода, внутреннее КЗ в реле или замыкание в монтажном блоке UEC.
P1501 на Suzuki (Grand Vitara, Alto, SX4)
На японских автомобилях Suzuki код имеет принципиально иную природу:
- P1501 — Vehicle Speed Sensor (VSS) Circuit Low Input (Низкий уровень сигнала в цепи датчика скорости).
Датчик скорости автомобиля на Suzuki Grand Vitara и Alto выдает импульсный сигнал. Если PCM фиксирует, что напряжение на сигнальной линии постоянно близко к 0 В (даже при движении), выставляется p1501 ошибка сузуки гранд витара. На Suzuki Alto p1501 ошибка сузуки альто часто связана с попаданием воды в разъем датчика на коробке передач.
P1501 на Chery
На автомобилях Chery (Tiggo, Fora, Very, Arrizo) код p1501 chery имеет две основные трактовки в зависимости от модели и блока управления:
- На Chery Tiggo с двигателями Acteco 1.8, 2.0 — обрыв или замыкание в цепи реле вентилятора.
- На Chery Fora и Very с МКПП — ошибка датчика скорости.
- На некоторых моделях — неисправность цепи иммобилайзера.
Точное определение ошибка p1501 chery можно дать только после считывания расширенного описания заводским сканером.
P1501 на ВАЗ (Lada)
На автомобилях ВАЗ (Lada Priora, Kalina, Granta, Vesta) с блоками управления "Январь", "Ителма" и М86 код p1501 ошибка ваз расшифровывается как:
- P1501 — Цепь главного реле: низкий уровень сигнала или замыкание на массу.
На Lada Priora p1501 приора часто появляется после мойки двигателя или при плохом контакте в монтажном блоке. Главное реле подает питание на катушки зажигания, форсунки, датчики — при его отказе двигатель глохнет и не заводится.
P1501 на Jaecoo J6
На новых китайских кроссоверах Jaecoo J6 запрос "ошибка в автомобиле jeacoo j6 p1501" появляется все чаще. Здесь код связан с электронной системой управления двигателем и часто указывает на неисправность датчика скорости или реле дополнительного оборудования. Точная диагностика возможна только дилерским сканером.
Причины возникновения ошибки P1501
Рассмотрим причины отдельно для двух основных сценариев: реле вентилятора и датчик скорости.
Для сценария с реле вентилятора (Opel, Chery, ВАЗ)
- Короткое замыкание обмотки реле на массу. Внутреннее разрушение изоляции катушки реле приводит к появлению постоянного минуса на управляющей линии.
- Повреждение изоляции управляющего провода. Провод от ЭБУ к реле перетирается о кузов, замыкается на массу.
- Окисление и токопроводящие мостики в монтажном блоке (UEC на Опелях, блок предохранителей на ВАЗ). Влага создает цепочку между сигнальной дорожкой и землей.
- Пробой драйверного транзистора в ЭБУ. Ключ "пробивается", на выходе всегда низкий уровень.
Для сценария с датчиком скорости (Suzuki, Chery, Jaecoo)
- Замыкание сигнального провода датчика на массу. Провод перетирается или окисляется в разъеме.
- Внутреннее короткое замыкание датчика скорости. Датчик Холла выходит из строя, на выходе — 0 В.
- Попадание влаги в разъем датчика. Вода шунтирует сигнал на землю.
- Обрыв массы датчика (для трехпроводных). Выходной сигнал пропадает, PCM фиксирует 0 В.
Можно ли продолжать движение с ошибкой P1501?
Безопасность определяется затронутым узлом.
Отказ реле вентилятора (Opel, Chery)
При замыкании цепи реле вентилятор может либо не включаться вовсе, либо, наоборот, постоянно работать на высокой скорости. Если вентилятор не работает, движение в пробках чревато перегревом. Контроль стрелки температуры обязателен. Если вентилятор работает постоянно, перегрева нет, но нагрузка на генератор повышенная. Эвакуация не требуется в обоих случаях.
Отказ датчика скорости (Suzuki)
Спидометр не работает, АКПП может перейти в аварийный режим. Движение возможно, но без информации о скорости и с жесткими переключениями передач. Эвакуация не нужна.
Отказ главного реле (ВАЗ)
Если p1501 ошибка ваз связана с главным реле и оно отключается на ходу, двигатель глохнет. Это уже критическая неисправность. При периодическом отказе реле машина может заводиться через раз. Движение небезопасно из-за риска внезапной остановки. Рекомендуется ремонт на месте или эвакуация.
Влияние ошибки P1501 на расход топлива
Расход зависит от затронутой системы.
Расход при отказе датчика скорости
Без сигнала VSS блок не включает режим отсечки топлива при торможении двигателем. Расход в городе увеличивается на 5-10%. На Suzuki Grand Vitara с V6 это особенно заметно — расход с 14 л подскакивает до 16-17 л на сотню.
Расход при отказе реле вентилятора
Постоянная работа вентилятора добавляет 0.3-0.5 л/100 км из-за повышенной нагрузки на генератор. При перегреве двигателя смесь обогащается, добавляя еще 1-2 л.
Как исправить ошибку P1501: пошаговые руководства
Приводим алгоритмы для трех самых частых сценариев.
Мануал для Opel / Chevrolet (реле вентилятора высокой скорости)
Расположение и схема
Реле высокой скорости (Fan 2) находится в монтажном блоке UEC под капотом. Управляющий минус подается ЭБУ на ножку 86. Ножка 85 получает постоянный +12В от замка зажигания.
Пошаговая диагностика
- Шаг 1. Извлечь реле высокой скорости (часто маркируется K9 или K10). Осмотреть гнездо на предмет оплавления или влаги.
- Шаг 2. Мультиметр в режим 200 Ом. Измерить сопротивление обмотки реле между пинами 85 и 86. Норма 70-90 Ом. Если 0 Ом — короткое замыкание внутри реле, замена.
- Шаг 3. Включить зажигание. Измерить напряжение на ножке 86 в колодке относительно кузова. При выключенном вентиляторе должно быть 0 В (драйвер закрыт). Если постоянно 0 В и реле не щелкает при нагреве — возможно, КЗ в проводке или драйвер пробит.
- Шаг 4. Отключить разъем ЭБУ. Прозвонить провод от ножки 86 реле до пина ЭБУ. Сопротивление должно быть 0 Ом. Проверить, нет ли замыкания этого провода на массу (мультиметр в прозвонке, щуп на провод, второй на кузов — должно быть бесконечность).
- Шаг 5. Если провод цел, а замыкание на массу есть — проверить плату UEC. Извлечь плату, осмотреть дорожки у реле. При наличии токопроводящих мостиков из окислов — промыть плату изопропиловым спиртом, пропаять сомнительные контакты.
- Шаг 6. Стереть ошибку P1501, прогреть двигатель до включения вентилятора, убедиться в штатной работе.
Мануал для Suzuki (датчик скорости VSS)
Типовые параметры датчика скорости Suzuki
| Параметр | Значение |
|---|
| Тип датчика | Датчик Холла (3 провода) |
| Питание | +12В при зажигании |
| Сигнал на холостых (колесо крутится) | Импульсы 0-12В, частота растет со скоростью |
Проверка цепи датчика
- Шаг 1. Найти датчик на коробке передач. Отключить разъем. Осмотреть контакты — на Suzuki Grand Vitara часто окисляются из-за близости к дорожной грязи.
- Шаг 2. Включить зажигание. Измерить напряжение на пине питания датчика (обычно красный или желтый провод) относительно массы. Должно быть +12В. Если 0 В — обрыв провода питания.
- Шаг 3. Измерить напряжение на сигнальном пине разъема жгута (обычно синий или зеленый провод) относительно массы. При включенном зажигании и неподвижном колесе должно быть либо 0 В, либо 12 В (зависит от схемы). Важно: не должно быть постоянно 0 В при вращении колеса.
- Шаг 4. Проверить сам датчик. Подключить разъем, проколоть сигнальный провод. Вывесить ведущее колесо, включить передачу. Мультиметр в режим AC — напряжение должно расти с оборотами. Если всегда 0 В — датчик неисправен (КЗ), замена.
- Шаг 5. Проверить сигнальный провод на замыкание на массу. Отключить разъем датчика и разъем PCM. Прозвонить сигнальный провод на кузов — сопротивление должно быть бесконечность. Если 0 Ом — провод перетерт и замкнут на кузов.
- Шаг 6. Заменить датчик или восстановить проводку, стереть p1501 suzuki сканером.
Мануал для ВАЗ (главное реле)
- Шаг 1. Найти главное реле (обычно в монтажном блоке под панелью или под капотом, маркировка "Главное реле" или "Main Relay").
- Шаг 2. Извлечь реле. Подать 12В на обмотку, проверить замыкание силовых контактов. Сопротивление обмотки должно быть 70-90 Ом.
- Шаг 3. Осмотреть гнездо реле. На ВАЗах контакты часто подгорают и оплавляют пластик. При оплавлении колодки заменить ответную часть или перепаять.
- Шаг 4. Проверить питание на ножках гнезда. Одна из силовых ножек должна иметь постоянный +12В от АКБ. Вторая — +12В после включения зажигания через контакты замка.
- Шаг 5. Заменить реле заведомо исправным. Стереть p1501 ошибка ваз. Если двигатель запускается и работает без перебоев — проблема в реле. Если код возвращается — искать замыкание в жгуте.
Пример из практики: Opel Astra G 1.6 Z16XE
Автомобиль поступил с ошибкой P1501. Вентилятор радиатора не включался на высокую скорость, двигатель грелся в пробках. Проверка реле K9 показала сопротивление обмотки 80 Ом (норма). Однако на ножке 86 в колодке при включенном зажигании вольтметр показывал 0 В, хотя ЭБУ должен был удерживать высокий потенциал. Прозвонка выявила замыкание управляющего провода на массу в жгуте под радиатором. Изоляция была перетерта о металлический кронштейн. Провод восстановлен, защищен гофрой. Ошибка P1501 стерта, вентилятор заработал штатно.
Пример из жизни: Suzuki Grand Vitara 2.0
Владелец пожаловался на неработающий спидометр и код p1501 ошибка сузуки гранд витара. Разъем датчика скорости был залит эмульсией из масла и воды — течь сальника привода спидометра. Контакты окислились, сигнальный провод имел сопротивление 50 Ом на кузов (замыкание через грязь). Разъем промыт, сальник заменен, датчик скорости установлен обратно. Ошибка сброшена, спидометр заработал.
Ошибка P1501 — это электрический диагноз, который на разных машинах ведет в разные узлы, но всегда указывает на проблему с замыканием или низким напряжением. На Опелях и Шевроле — это перетертый провод у радиатора или окислы в блоке UEC. На Сузуки — залитый маслом разъем датчика скорости. На ВАЗе — подгоревшее главное реле. Объединяет все случаи одно: мультиметр в режимах прозвонки и вольтметра позволяет локализовать неисправность за 20-30 минут. Менять реле, датчик или блок управления без предварительной проверки проводки — значит рисковать повторным возвратом ошибки и недовольством клиента. Системный подход с последовательным исключением каждого элемента цепи — залог успешного ремонта.
