Где находится диагностический разъем OBD: полное руководство для Toyota и Lexus

[DTC p1163Ошибка OBD-II (бортовая диагностика) позволяет считывать коды неисправностей, параметры работы двигателя и проводить углубленную диагностику электронных систем. Однако ключевая проблема, с которой сталкиваются как профессиональные механики, так и владельцы автомобилей Toyota и Lexus – физическое расположение диагностической колодки. В зависимости от года выпуска, поколения электроники (OBD-I, OBD-II, M-OBD) и региональной спецификации (USA, Europe, Japan) разъем может находиться в разных зонах: под рулевой колонкой, в бардачке, под капотом или даже быть представленным в виде "мигающего кода" (Blinkcode) без стандартного 16-контактного разъема.

В этой статье мы собрали точное местоположение DLC (Data Link Connector) для наиболее популярных моделей. Информация структурирована для быстрого поиска и содержит примечания по типу диагностики (Blinkcode, OBD-II или фирменный протокол MP 5.3).

Примечание: Подробное описание расположения разъема для каждой конкретной модели из приведенного списка с фотографиями и схемами смотрите в соответствующих блоках ниже.

• LEXUS LS400 4.0L ab 89 (USA, Blinkcode)

• LEXUS LS400 4.0L ab 97

• TOYOTA Allgemein (Blinkcode)

• TOYOTA AVENSIS

• TOYOTA CAMRY 3.0L ab 96

• TOYOTA CAMRY ab 2001

• TOYOTA CAMRY bis 2001 (Blinkcode)

• TOYOTA CARINA E (Blinkcode)

• TOYOTA CARINA E (MP 5.3)

• TOYOTA CARINA II (Blinkcode)

• TOYOTA CELICA (Blinkcode)

• TOYOTA CELICA ab 2000

• TOYOTA CELICA bis 99

• TOYOTA COROLLA (Blinkcode)

• TOYOTA COROLLA ab 2000

• TOYOTA COROLLA bis 99

• TOYOTA CRESSIDIA (Blinkcode)

• TOYOTA HILUX (Blinkcode)

• TOYOTA LAND CRUISER

• TOYOTA MR2

• TOYOTA PASEO

• TOYOTA PASEO (Blinkcode)

• TOYOTA PREVIA (interne Modellbezeichnung TCR 20)

• TOYOTA PREVIA (interne Modellbezeichnung TCR 20, Blinkcode)

• TOYOTA PRIUS

• TOYOTA RAV4

• TOYOTA SEQUOIA

• TOYOTA STARLET (Blinkcode)

• TOYOTA SUPRA

• TOYOTA SUPRA (Blinkcode)

• TOYOTA TERCEL

• TOYOTA TERCEL (Blinkcode)

• TOYOTA YARIS

• Zusatzinformation OBD (CARB)

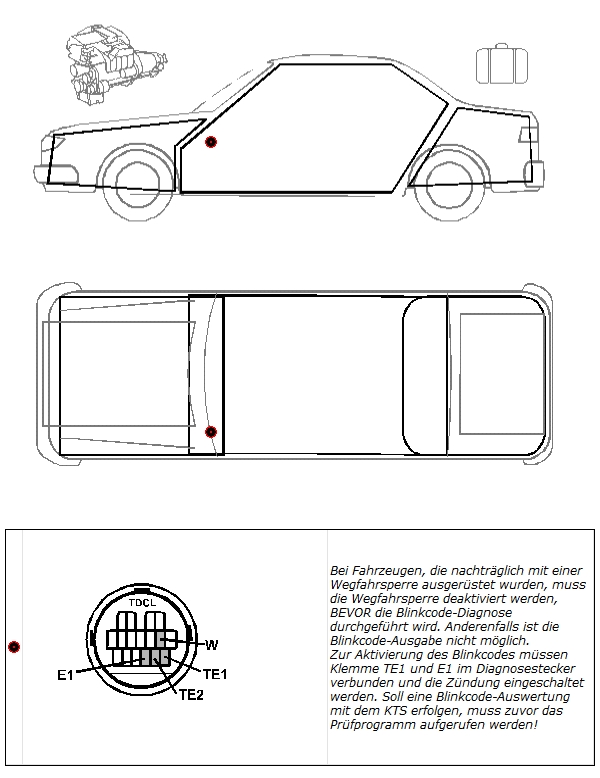

LEXUS LS400 4.0L ab 89 (USA, Blinkcode) - разъем диагностики

У автомобилей, которые дополнительно были оснащены иммобилайзером, ПЕРЕД проведением
диагностики с использованием световых кодов необходимо деактивировать иммобилайзер. В
противном случае выдача световых кодов будет невозможна.
Для активации светового кода необходимо соединить клеммы TE1 и E1 диагностического разъема и включить зажигание. Для анализа световых кодов с помощью тестера KTS надо вызвать программу проверки!

Распиновка

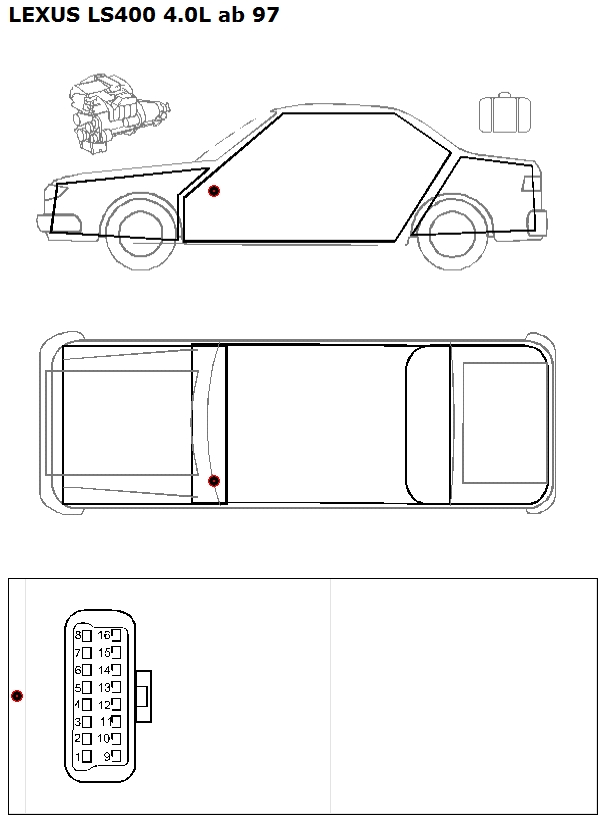

LEXUS LS400 4.0L ab 97

Распиновка

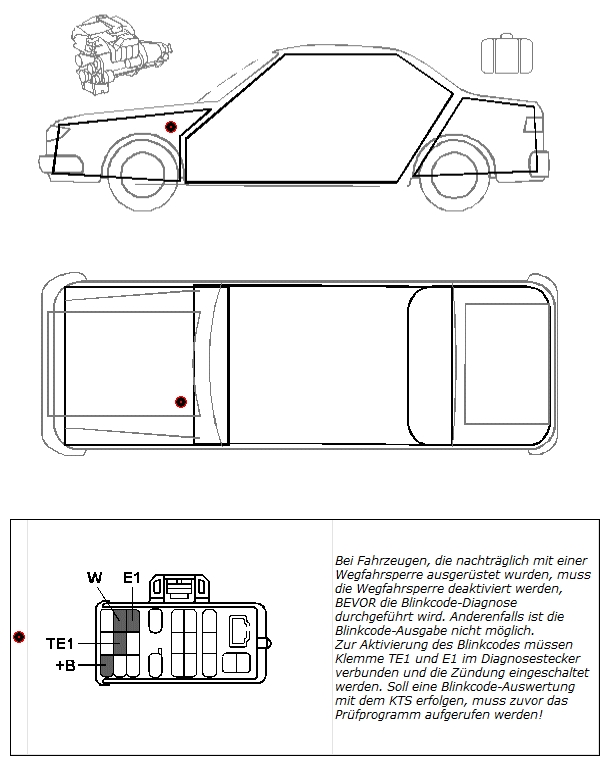

TOYOTA Allgemein (Blinkcode)

На автомобилях, которые были дооснащены иммобилайзером (противоугонной системой), необходимо деактивировать иммобилайзер ПЕРЕД тем, как проводить диагностику с помощью мигающего кода (Blinkcode). В противном случае вывод мигающего кода будет невозможен.

Для активации режима мигающего кода необходимо соединить клеммы TE1 и E1 в диагностическом разъеме и включить зажигание. Если предполагается считывание мигающего кода с помощью диагностического прибора KTS, необходимо предварительно запустить соответствующую тестовую программу.

Распиновка

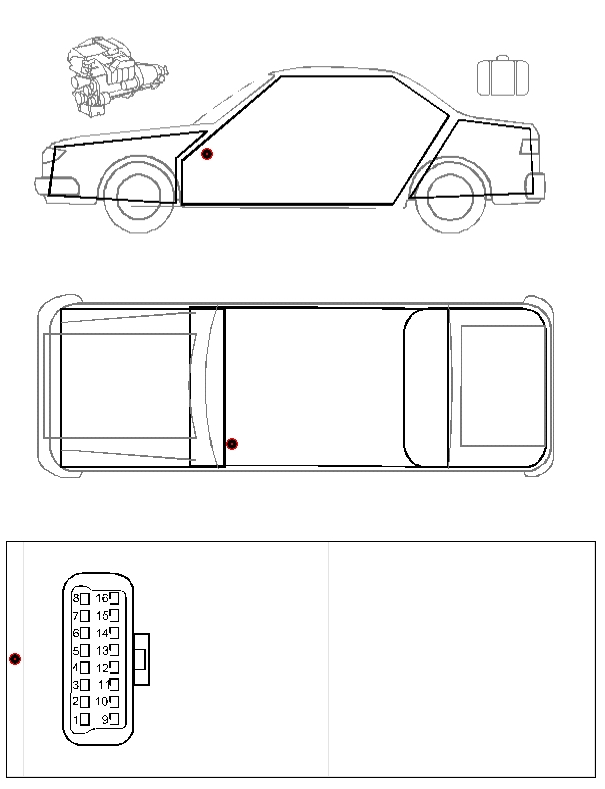

TOYOTA AVENSIS

Распиновка

TOYOTA CAMRY 3.0L ab 96

Внимание! На некоторых автомобилях контакт 16 не занят. В этом случае нельзя подключаться напрямую, например, с помощью переходника OBD. Тогда необходимо использовать универсальный адаптерный кабель, а красный разъём универсального адаптерного кабеля подключить к положительному полюсу аккумулятора.

Распиновка

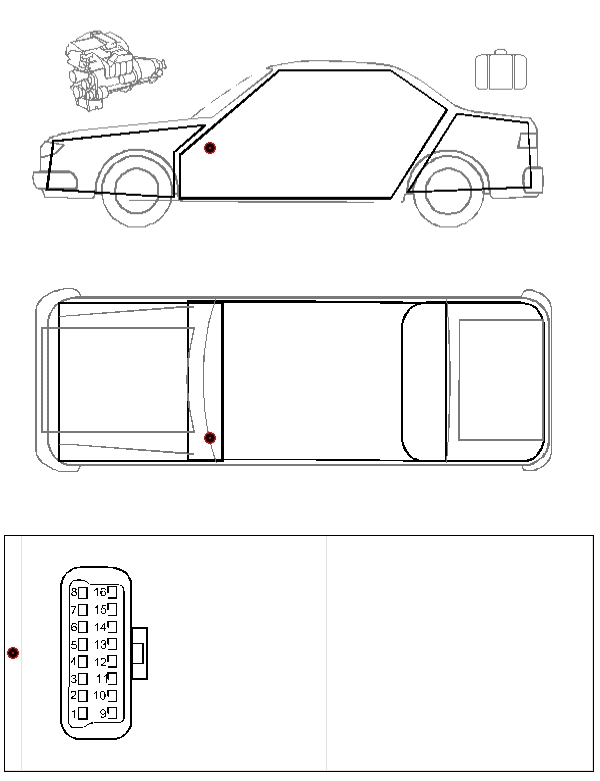

TOYOTA CAMRY ab 2001

Распиновка

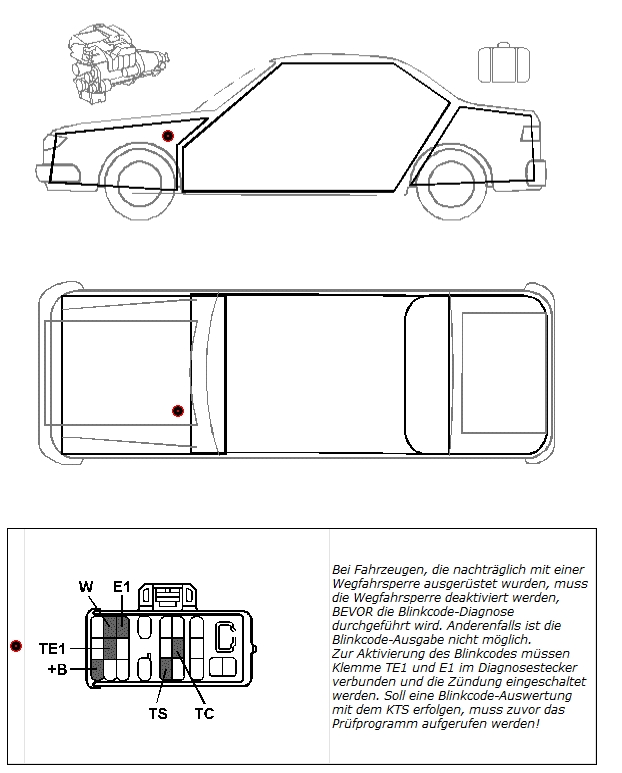

TOYOTA CAMRY bis 2001 (Blinkcode)

Внимание! На автомобилях, которые были дооборудованы иммобилайзером, перед проведением диагностики с помощью мигающего кода необходимо деактивировать иммобилайзер. В противном случае вывод мигающего кода невозможен.

Для активации мигающего кода необходимо соединить клеммы TE1 и E1 в диагностическом разъёме и включить зажигание. Если анализ мигающего кода должен выполняться с помощью прибора KTS, необходимо предварительно вызвать тестовую программу.

Распиновка
