Диагностика и устранение ошибки DTC P1164: Технический разбор по маркам и системам
Код DTC p1164 относится к категории производитель-специфичных ошибок, что означает отсутствие единой расшифровки для всех автомобилей. На практике этот код встречается на двух принципиально разных типах двигателей — дизельных PSA (Peugeot, Citroën) и бензиновых Nissan/Honda. Смешивать эти два сценария диагностики нельзя. В данном материале приведены четкие алгоритмы проверок, электрические параметры и примеры ремонта для каждого варианта.

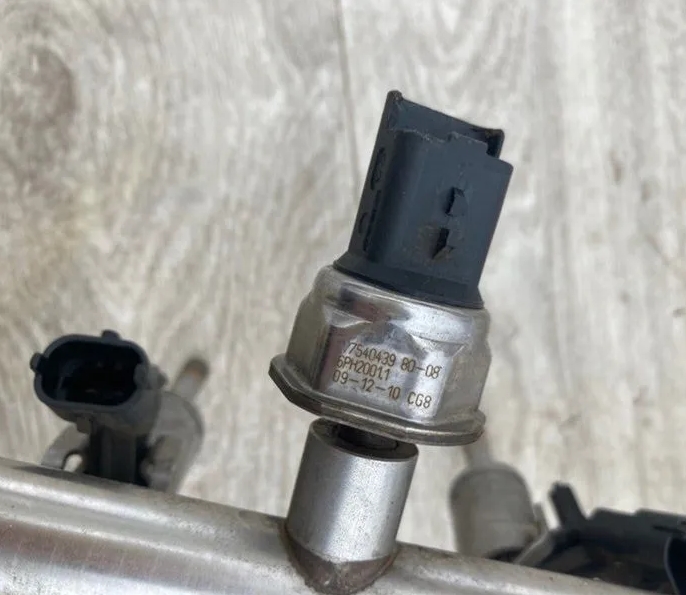

- DTC P1164 Ошибка двигателя
- DTC_P1164.jpg (205.45 КБ) 68 просмотров
1. Причины возникновения ошибки P1164 по типам двигателей
Прежде чем что-либо менять, специалист должен точно определить, к какой системе относится код на конкретном автомобиле.1.1. Дизельные двигатели Peugeot (DW10, DW12) - давление топлива
На автомобилях французского производства, в частности на модели p1164 пежо 1007 дизель, а также на 307, 308, 407, Partner и Citroën Berlingo с двигателями DW10 и DW12, код P1164 имеет конкретную привязку к топливной системе Common Rail.В официальных технических бюллетенях ATD указано: ошибка p1164 означает «Датчик давления в топливной рампе - высокое давление» (Fuel Rail Pressure Sensor - Pressure High).
Причины :
- Завышенное фактическое давление в топливной рампе по сравнению с требуемым.
- Заклинивание или загрязнение клапана регулятора давления топлива (обычно установлен на ТНВД или обратке).
- Неисправность самого датчика давления в рампе (Rail Pressure Sensor).
- Проблемы с проводкой датчика (обрыв, короткое замыкание на +12V или массу).
- Механическая некорректная работа ТНВД (топливного насоса высокого давления).
1.2. Бензиновые двигатели Nissan / Infiniti — Лямбда-зонд (HO2S1)
На автомобилях Nissan (Pathfinder, Maxima, Frontier, X-Trail, Murano) и Infiniti код трактуется иначе: «Heated Oxygen Sensor 1 Rich Shift Monitoring» (Подогреваемый кислородный датчик 1, контроль смещения в богатую сторону).Логика срабатывания: ECU отслеживает максимальное и минимальное напряжение с первого лямбда-зонда (до катализатора). Если оба этих значения постоянно сдвинуты в «богатую» сторону (high voltage), фиксируется нарушение . Причины:
- Выход из строя подогреваемого кислородного датчика 1 (банк 1 или банк 2, в зависимости от мотора).
- Завышенное давление топлива (плохая работа регулятора или обратного клапана).
- Неисправность или подтекание форсунок (инжекторов).
- Проблемы с цепью подогрева датчика (heater circuit).
1.3. Бензиновые двигатели Honda — A/F Sensor 1
На Honda Accord, Civic, CR-V (ULEV-версии) p1164 ошибка указывает на неисправность широкополосного датчика соотношения воздух-топливо (Air/Fuel Ratio Sensor 1) . Причины аналогичны Nissan, но с поправкой на тип сенсора (широкополосный вместо обычного лямбда-зонда).2. Анализ возможности движения и риски
Вопрос безопасности напрямую зависит от интерпретации кода.2.1. Для дизелей Peugeot (P1164 — высокое давление)
Эвакуация обязательна или требуется экстренная остановка! Если блок управления фиксирует реально завышенное давление в рампе, это критическая неисправность. Последствия:- Механическое разрушение топливной рампы (разрыв металла) при давлении выше 1600-1800 бар. Топливо под огромным давлением распыляется в виде тумана, что пожароопасно.
- Прорыв топлива через уплотнения форсунок в масло, что ведет к аварийному износу двигателя.
2.2. Для бензиновых Nissan / Honda (лямбда / A/F)
В этом случае автомобиль остается управляемым, но эксплуатация имеет ограничения.- Двигатель не заглохнет и не разрушится внезапно. Машина поедет своим ходом.
- Расход топлива вырастет на 20-30%. ECU, видя богатый сигнал, начнет обеднять смесь, либо перейдет в аварийные карты.
- Главная опасность: «богатая» смесь убивает каталитический нейтрализатор (нагреваются соты). Замена катализатора стоит дороже датчика.
3. Подробное руководство по устранению (Service Manual)
3.1. Диагностика для Peugeot / Citroën (Дизель)
Этот раздел актуален при p1164 пежо 1007 дизель и аналогичных.Шаг 1: Проверка электропроводки и разъема датчика давления
Датчик давления в рампе находится на торце топливной рампы (обычно 3 контакта). Отсоедините разъем.- Осмотрите контакты на окисление или грязь.
- Прозвоните цепь питания датчика: +5V (референсное напряжение от ECU) должно приходить на один из пинов.
- Проверьте цепь массы датчика (GND). Падение напряжения не более 0.1 В.
Шаг 2: Тест сканером (Live Data) — Ключевой момент
Подключите диагностический сканер с функцией просмотра параметров.- Запустите двигатель на ХХ. Параметр «Fuel Rail Pressure» (или «Fuel Pressure»). На холостых при исправной системе давление 250-350 бар. При нажатии на газ резко растет до 1200-1600 бар.
- При ошибке P1164 значение давления будет либо завышенным постоянно, либо скакать хаотично.
Шаг 3: Механическая диагностика
Если электрика в порядке, а давление не соответствует, проблема в механике.- Проверьте клапан регулировки давления (обычно стоит на ТНВД — насосе высокого давления). Иногда клапан заклинивает в закрытом положении, и все давление идет в рампу.
- Осмотрите обратную топливную магистраль — возможен пережим.
3.2. Диагностика для Nissan / Honda (Кислородный датчик)
Этот алгоритм основан на заводском мануале Nissan .Необходимые параметры для проверки (Without CONSULT-II)
- Мультиметр в режиме измерения постоянного напряжения.
- Прогрейте двигатель до рабочей температуры (охлаждающая жидкость 90-95°C).
Процедура верификации (Overall Function Check)
1. Установите щупы мультиметра между сигнальным выводом ECM (контакт 50 для банка 1, 51 для банка 2) и массой двигателя .2. Удерживайте обороты двигателя на уровне 2000 об/мин без нагрузки.
3. Наблюдайте за показаниями. Исправный датчик выдает напряжение в диапазоне от 0.1V (бедная смесь) до 0.9V (богатая смесь), циклически переключаясь.
4. Критерий ошибки P1164: Максимальное напряжение никогда не превышает 0.8V ИЛИ минимальное напряжение никогда не опускается ниже 0.35V .
Физическая проверка датчика (HO2S1)
- Снимите лямбда-зонд. Визуальный осмотр: нагар белого (силикон) или черно-бархатистого (сажа) цвета — сенсор неработоспособен.
- Проверка нагревателя: сопротивление между двумя черными (или белыми) проводами на разъеме датчика (нагреватель) должно составлять от 2 до 50 Ом. «Обрыв» — замена датчика .
3.3. Примеры из жизни и отзывы
Кейс 1: Peugeot 307 1.6 HDi (Diesel): Автомобиль резко потерял тягу, из выхлопной трубы шел белый дым (несгоревшая солярка). Сканер показал p1164 ошибка. Механик, не разобравшись, заменил датчик давления. Ошибка осталась. Диагностика показала, что заклинил обратный клапан на ТНВД (насос CP1). После промывки и замены клапана давление пришло в норму. Отзыв владельца: «Зря потратил деньги на датчик, проблема была в насосе».Кейс 2: Nissan Pathfinder 3.5L VQ35: Загорелся Check Engine. Причина — ошибка p1164 и P1144 (банк 1 и банк 2). Машина ела бензин ведром. Ремонт форумчанина: Замерил сигнал лямбды осциллографом — датчики «умерли» из-за возраста. Заменил оба верхних лямбда-зонда (HO2S1). Ошибка ушла, расход упал с 18л до 13л на 100 км. Рекомендация: На Nissan замена производится только парами, если слетели оба банка.
Кейс 3: Honda Accord 1999 (ULEV): На форуме описан случай, когда владелец измерил сопротивление нагревателя (0.1-0.2 Ом — норма) и напряжение 2.75V и 11.8V в цепи. Он решил, что проводка исправна, заказал оригинальный датчик Denso 234-9025 . После замены ошибка DTC p1164 исчезла навсегда. Вывод: «Универсальные» сенсоры на Honda не работают.
3.4. Сводная таблица параметров проверки (Reference Data)
| Параметр проверки | Дизель Peugeot (Rail Pressure) | Бензин Nissan (O2 Sensor 1) |
|---|---|---|
| Напряжение питания датчика | +5V (точность ±0.1V) | (Сигнальный) ~0.1V - 0.9V |
| Сопротивление нагревателя | Не применимо (механический давл.) | 2 - 50 Ом (на контактах подогрева) |
| Опорное напряжение ECU | Референсное 5V на контакте VCC | Напряжение смещения (Bias) 0.45V |
| Диагностический режим | Нагрузка на двигатель (разгон) | 2000 об/мин, стабильно (без нагрузки) |
4. Рекомендации по финальному ремонту
После выполнения ремонтных работ (замены датчика давления, лямбды, клапана ТНВД или форсунок):- Сбросьте ошибку через сканер OBD2. Не отключайте клемму АКБ на современных авто — это сбросит не только ошибку, но и адаптации иммобилайзера и КПП.
- Проведите тест-драйв в режимах «город/трасса» не менее 15 минут, чтобы ECM завершил мониторы готовности.
- Для дизелей PSA: после замены регулятора давления возможно потребуется адаптация через интерфейс Lexia (DiagBox) в разделе «Injection adaptation».
- Для бензиновых моторов: прогрейте двигатель до рабочей температуры и дайте ему поработать на холостых 3-5 минут после первого сброса, чтобы ECU перекалибровал нулевую точку лямбды.
