Техническое руководство по ошибке DTC P1137: недостаточное переключение второго датчика кислорода — датчик показывает бедную смесь (Lack Of HO2S12 Switch — Sensor Indicates Lean)
Код неисправности DTC p1137 является кодом, специфичным для производителя, и в основном встречается на автомобилях Ford, Subaru, Volvo, а также на некоторых моделях VAG (Volkswagen Passat B5, Audi). Расшифровка кода — Lack Of HO2S12 Switch — Sensor Indicates Lean, что означает недостаточное переключение второго подогреваемого датчика кислорода (нижнего, после катализатора) по банку 1, при этом датчик сигнализирует о бедной смеси (напряжение ниже 0.45 В).
Физический смысл ошибки: блок управления (PCM/ECM) ожидает, что нижний датчик кислорода (Bank 1 Sensor 2) будет показывать стабильное напряжение около 0.6-0.7 В при работающем катализаторе. Если датчик показывает напряжение ниже 0.45 В в течение длительного времени и при этом не переключается в нормальном режиме, фиксируется ошибка P1137. Важно понимать, что эта ошибка связана с нижним датчиком (после катализатора), а не с верхним. Диагностика требует проверки как самого датчика, так и состояния катализатора, а также поиска утечек в выхлопной системе.
Физический смысл ошибки: блок управления (PCM/ECM) ожидает, что нижний датчик кислорода (Bank 1 Sensor 2) будет показывать стабильное напряжение около 0.6-0.7 В при работающем катализаторе. Если датчик показывает напряжение ниже 0.45 В в течение длительного времени и при этом не переключается в нормальном режиме, фиксируется ошибка P1137. Важно понимать, что эта ошибка связана с нижним датчиком (после катализатора), а не с верхним. Диагностика требует проверки как самого датчика, так и состояния катализатора, а также поиска утечек в выхлопной системе.

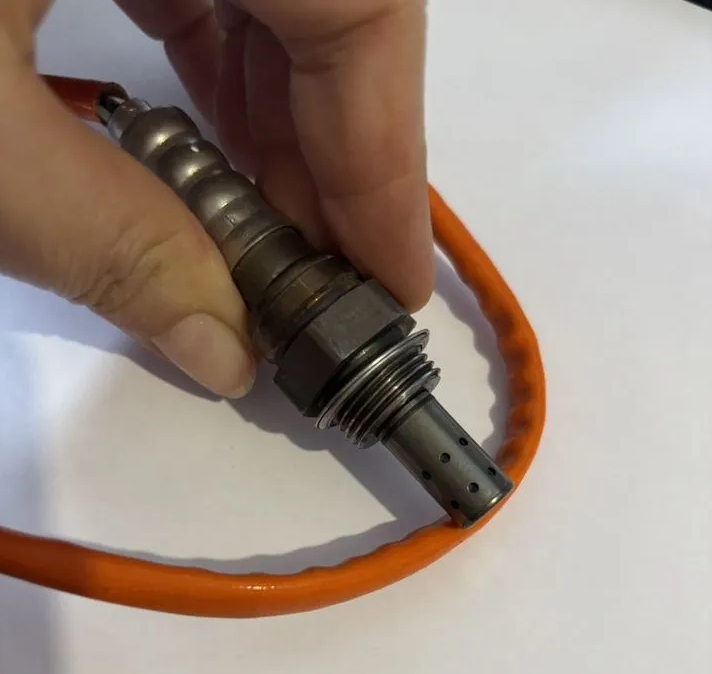

- DTC P1137 Ошибка
- DTC_P1137.jpg (163.42 КБ) 118 просмотров
1. Причины возникновения ошибки DTC P1137
Причины ошибки p1137 можно разделить на несколько категорий, в зависимости от того, какой компонент или система являются источником проблемы.1.1 Основные причины для Ford, Subaru, Volvo, Audi, VW
- • Подсос воздуха в выхлопной системе перед нижним датчиком кислорода: Это наиболее частая причина. Воздух подсасывается через трещины в выпускном коллекторе, неплотные фланцевые соединения, прогоревшие прокладки или поврежденную трубу между катализатором и датчиком. Поступающий кислород обедняет смесь, которую видит датчик, и он начинает сигнализировать о бедной смеси.
- • Неисправность или загрязнение самого нижнего датчика кислорода (HO2S12 / Bank 1 Sensor 2): Датчик может быть отравлен (например, маслом, антифризом, силиконом) или просто вышел из строя из-за старения. При этом его показания могут быть занижены. На Subaru Impreza и Volvo владельцы часто сталкиваются с необходимостью замены датчика.
- • Повреждение проводки или окисление контактов в разъеме датчика: Проводка нижнего датчика кислорода находится под днищем автомобиля и подвержена воздействию влаги, реагентов и грязи. Контакты могут окислиться, что приведет к увеличению сопротивления в цепи или обрыву. Владелец Subaru Impreza обнаружил, что напряжение на сигнальном проводе датчика составляло 0.337 В, что ниже нормы, и заподозрил проблему с массой.
- • Неисправность или оплавление каталитического нейтрализатора: Если катализатор убит (оплавлен, разрушен), он перестает накапливать кислород. В результате нижний датчик начинает быстро переключаться (пилить) между богато и бедно почти так же, как верхний, и его напряжение может часто падать ниже 0.45 В. На Volvo S80 владелец подозревал, что катализатор вышел из строя из-за неприятного запаха выхлопных газов.
- • Реальное обеднение топливной смеси (System too Lean): Если смесь действительно бедная из-за подсосов воздуха во впуске, неисправности MAF или низкого давления топлива, это также отразится на показаниях нижнего датчика. Однако в этом случае, как правило, сначала появляются ошибки по верхнему датчику (например, P0171). На Audi/VW код P1137 может означать переобогащение (Long Term Fuel Trim Add.Fuel, Bank1 System too Rich), что подчеркивает важность сверки кода с документацией производителя.
1.2 Специфика для разных марок
- • Ford (F-150, Focus, Ranger, Explorer): Для Ford P1137 почти всегда означает проблему с нижним датчиком кислорода (HO2S12) — обрыв цепи, короткое замыкание, загрязнение датчика, утечка выхлопа. Рекомендуется начинать с визуального осмотра проводки и разъема датчика, так как это частая проблема.
- • Subaru (Impreza, Legacy, Forester): На Subaru код P1137 может указывать на неисправность в цепи нижнего датчика (напряжение ниже порога). В руководстве по ремонту Subaru Impreza 2004 года указано, что код P1137 определяется сразу после обнаружения неполадки. Владельцы отмечают, что проблема может быть связана с плохим заземлением датчика (массой) или с некачественным датчиком (рекомендуется использовать оригинальные японские датчики NTK или Denso).
- • Volvo (S80, V70, XC70, XC90): На Volvo P1137 означает Heated Oxygen Sensor 1, Bank 2 — Lean (бедная смесь по второму банку). Причины включают подсос воздуха, неисправность MAF, проблемы с топливной системой. Владелец Volvo S80 описывал ситуацию, когда после замены датчика P1137 сочетался с P0137 (низкое напряжение), что указывало на возможную неисправность катализатора или самого датчика.
- • Audi / VW (Passat B5, A4, A6): На VAG код P1137 в ряде случаев расшифровывается как Long Term Fuel Trim Add.Fuel, Bank1 System too Rich (переобогащение), а не бедная смесь. Владельцы Passat B5 жаловались на комбинацию кодов P0441 (некорректный расход через адсорбер) и P1137, что указывало на сложную проблему с системой вентиляции картера или подсосами воздуха. Рекомендуется для VAG всегда уточнять значение кода по официальной документации.
2. Можно ли продолжать движение при ошибке P1137?
Вопрос безопасности зависит от сопутствующих симптомов, но в целом эксплуатация автомобиля с этой ошибкой возможна с ограничениями.2.1 Режим работы ЭБУ и возможные риски
- • Работа по нижнему датчику не влияет на открытый или замкнутый цикл: В отличие от верхнего датчика, нижний датчик используется в основном для контроля эффективности каталитического нейтрализатора. При его неисправности ЭБУ, как правило, продолжает работать в замкнутом цикле (Closed Loop) по верхнему датчику. Однако ошибка P1137 может быть индикатором более серьезных проблем: подсос воздуха в выхлопе или неисправность катализатора.
- • Риск пропуска неисправности катализатора: Если ошибка вызвана тем, что катализатор вышел из строя, его эффективность снижена, и токсичность выхлопных газов повышена. Это может привести к проблемам при прохождении технического осмотра.
- • Нет прямой угрозы двигателю: Сам по себе неисправный нижний датчик не может повредить двигатель. Однако его неисправность может быть следствием другой проблемы (например, подсоса воздуха во впуске или неисправности топливной системы), которая опасна для двигателя.
2.2 Движение с ограничениями (до места ремонта)
- • Движение допустимо, если: Check Engine горит ровно (не мигает), двигатель работает стабильно (ровный холостой ход, нет рывков при разгоне), нет черного дыма и запаха бензина. Ошибка, связанная с нижним датчиком, не требует немедленной эвакуации, но диагностику следует провести как можно скорее.
- • Когда стоит задуматься об эвакуации: При появлении дополнительных кодов, указывающих на бедную смесь (P0171, P0174) или пропуски зажигания (P0300-P0304), а также при нестабильной работе двигателя. В этом случае проблема может быть серьезнее, и эвакуация предпочтительнее.
3. Как исправить ошибку: полное техническое руководство
Алгоритм построен на основе официальных рекомендаций Ford и опыта владельцев Subaru и Volvo.3.1 Необходимые инструменты и эталонные параметры
| Инструмент / прибор | Режим / назначение |
|---|---|
| OBD2 сканер с поддержкой Live Data | Считывание кодов, просмотр напряжения O2 B1S2 (Вольты) |
| Цифровой мультиметр (DMM) | Режим DCV (20В), режим Омметра (200 Ом, 200 кОм) |
| Дымогенератор (или мыльный раствор + компрессор) | Для поиска утечек в выхлопной системе |
| Ключ для лямбда-зондов (22 мм с прорезью) | Для демонтажа датчика |
- • Напряжение нижнего датчика O2 (Bank 1 Sensor 2) на прогретом двигателе: в норме должно быть относительно стабильным, около 0.6-0.7 Вольт. Если напряжение стабильно ниже 0.45 В — датчик сигнализирует о бедной смеси.
- • Сигнал нижнего датчика на неисправном катализаторе: Напряжение будет быстро колебаться между 0.1 В и 0.9 В, почти как у верхнего датчика (датчик пилит).
- • Сопротивление нагревателя датчика: 5-15 Ом (между двумя контактами одного цвета). Бесконечность — обрыв.
- • Напряжение питания нагревателя на разъеме датчика: 11-14 Вольт (напряжение бортовой сети) при включенном зажигании.
3.2 Пошаговая диагностика
Строго соблюдайте последовательность шагов.3.2.1 Шаг 1: Считывание и анализ кодов ошибок
- 1. Подключите сканер, считайте все коды. Запишите p1137 и сопутствующие коды. Особое внимание обратите на наличие кодов по верхнему датчику (P0171 — бедная смесь, P0133 — медленное переключение, P0135 — неисправность нагревателя). Если есть коды бедной смеси, сначала лечите их, так как они могут быть первопричиной.
- 2. Если вместе с P1137 есть код P0420 (эффективность катализатора ниже порога), это указывает на возможную неисправность каталитического нейтрализатора.
3.2.2 Шаг 2: Визуальный осмотр выхлопной системы
- • Осмотрите выхлопную систему на наличие утечек: Проверьте выпускной коллектор, соединения фланцев (прокладки), сварные швы трубы, место вкручивания датчика. Особое внимание — участку между катализатором и нижним датчиком. Даже небольшая трещина может подсасывать воздух и вызывать обеднение смеси.
- • Метод поиска утечек: Хороший способ — использовать дымогенератор, подавая дым в выхлопную трубу (небольшое давление). Места утечек будут видны визуально. Более простой способ, но менее точный — мыльный раствор (подавая низкое давление воздуха в выхлопную трубу, нанесите мыльную пену на подозрительные места — пузырьки укажут на утечку).
3.2.3 Шаг 3: Проверка нижнего датчика кислорода и его цепи
Этот этап критичен для Ford, Subaru и Volvo.- • Визуальный осмотр разъема: Отключите разъем датчика Bank 1 Sensor 2. Осмотрите контакты на наличие коррозии (зеленка), окисления, грязи. Даже небольшой оксидный слой может вызывать переходное сопротивление и искажать сигнал. Обработайте контакты очистителем электроники и продуйте сжатым воздухом.
- • Проверка напряжения сигнала в Live Data: Запустите двигатель, прогрейте до рабочей температуры. В режиме Live Data сканера посмотрите напряжение O2 Bank 1 Sensor 2. Если напряжение стабильно ниже 0.45 В и не меняется при перегазовках — это подтверждает проблему. Если напряжение вообще отсутствует или скачет — проблема в проводке.
- • Проверка цепи мультиметром (при необходимости):
- — Проверка опорного напряжения или массы: Включите зажигание (двигатель не запускайте). Мультиметром в режиме DCV замерьте напряжение между сигнальным проводом (обычно не белый) и массой. Должно быть около 0.45 В (смещение от ЭБУ). Если нет — проверьте проводку до ЭБУ.
- — Проверка массы (ground): Владелец Subaru обнаружил, что напряжение на сигнальном проводе датчика составляет 0.337 В. Он заподозрил проблему с массой и планировал подать прямой минус на корпус датчика для проверки. Эта процедура может помочь определить, связана ли проблема с плохим заземлением.
- • Проверка нагревателя: Отключите разъем датчика. Замерьте сопротивление между двумя контактами нагревателя (обычно два провода одного цвета — белые, черные или серые). Норма: 5-15 Ом. Бесконечность — обрыв, датчик под замену.
3.2.4 Шаг 4: Проверка каталитического нейтрализатора
Если выхлопная система герметична, проводка и разъем датчика исправны, а напряжение B1S2 все еще ниже 0.45 В или пилит — следующим шагом проверьте катализатор.- • Проверка по данным сканера: На прогретом двигателе на холостом ходу поднимите обороты до 2000-2500 об/мин и удерживайте в течение минуты. Затем резко сбросьте газ. У исправного катализатора нижний датчик должен стабилизироваться около 0.6-0.7 В. Если он начинает быстро колебаться (пилить), эффективность катализатора низка.
- • Визуальный осмотр: Демонтируйте катализатор и осмотрите его через отверстие для датчика или с помощью эндоскопа. Сотовая структура должна быть чистой, без оплавлений и разрушений.
3.2.5 Шаг 5: Замена датчика кислорода
Если выхлопная система герметична, катализатор исправен, проводка и разъемы в порядке, а напряжение датчика стабильно ниже 0.45 В — датчик подлежит замене.- • Рекомендации по выбору датчика: Для Subaru и Ford рекомендуется использовать оригинальные датчики или качественные аналоги от NTK или Denso. Дешевые датчики могут не работать корректно или быстро выходить из строя. На Subaru владельцы советуют: японские датчики — лучшие для использования.
- • Процедура замены: Отключите аккумулятор. Дайте двигателю остыть. Отсоедините разъем датчика. Специальным ключом открутите старый датчик. Установите новый датчик, затянув с правильным моментом (не перетягивайте). Подключите разъем.
3.3 Примеры из жизни и отзывы мастеров
Пример 1: p1137 subaru impreza GH — плохая масса датчика
Ситуация: Владелец Subaru Impreza 1.5 R после замены кислородного датчика (по ошибке P0130) получил новый код P1137. Он проверил напряжение на сигнальном проводе — оказалось 0.337 В, что ниже нормы. Владелец заподозрил проблему с заземлением (массой) датчика и планировал подать прямой минус на корпус датчика от аккумулятора для проверки. На форуме ему также посоветовали проверить массу на соединении датчика после катализатора. Рекомендация: всегда проверяйте цепь массы нижнего датчика — окисленный контакт массы — частая причина заниженного сигнала.Пример 2: p1137 ошибка ауди — утечка в выхлопе и проблема с EVAP
Ситуация: Владелец Audi A6 2.8 (Passat B5) на форуме жаловался на комбинацию кодов P1137 и P0441 (некорректный расход через адсорбер). Автомобиль плохо заводился, обороты плавали, CEL загорался постоянно. Другие владельцы Passat B5 на форуме подтвердили, что эти коды часто связаны с подсосами воздуха через трещины в шлангах системы PCV или через негерметичный впускной коллектор. После замены всех вакуумных шлангов и шлангов PCV проблема была решена.Пример 3: p1137 volvo s80 — убитый катализатор
Ситуация: Владелец Volvo S80 с кодами P1133, P0171, P0137 и P0300 (пропуски зажигания) заменил нижний датчик кислорода. После замены ошибка P1137 все еще появлялась, напряжение на датчике сначала было 0.45 В, а через 2 минуты поднималось до 0.98 В и застывало. Механик заподозрил, что катализатор вышел из строя из-за пропусков зажигания, которые привели к его перегреву. Рекомендация: при появлении P1137 вместе с P0300 (пропуски зажигания) обязательно проверяйте катализатор — пропуски зажигания убивают катализатор за короткое время.Пример 4: Ford F-150 — окисленный разъем датчика
Ситуация: На Ford F-150 2000 года загорелся Check Engine с кодом P1137. Механик провел визуальный осмотр и обнаружил, что разъем нижнего датчика кислорода был сильно окислен (зеленый налет на контактах). Причина — попадание влаги и реагентов через треснувший резиновый уплотнитель. После чистки контактов, обработки очистителем и замены уплотнителя ошибка ушла, замена датчика не потребовалась.Пример 5: p1137 impreza gh — неоригинальный датчик
Ситуация: Владелец Subaru Impreza GH купил дешевый неоригинальный датчик для замены. Ошибка P1137 осталась, хотя старый датчик был явно неисправен. На форуме ему посоветовали: если использовать дешевый датчик, могут возникнуть такие проблемы. Японские датчики — лучшие для использования. После замены на оригинальный датчик Denso проблема была решена.3.4 Финальная проверка после устранения ошибки
- 1. Сброс ошибок: Сотрите все коды через сканер.
- 2. Прогрев и проверка Live Data: Запустите двигатель и прогрейте до рабочей температуры. В режиме Live Data посмотрите напряжение O2 Bank 1 Sensor 2. На исправной системе напряжение должно стабилизироваться около 0.6-0.7 Вольт и не должно быстро колебаться.
- 3. Проверка работы под нагрузкой: Нажмите на педаль газа, поднимите обороты до 2000-2500 об/мин. Напряжение должно слегка повыситься, но затем вернуться к стабильному значению.
- 4. Тест-драйв: Проведите тест-драйв продолжительностью 15-20 км в разных режимах.
- 5. Контрольное сканирование: После теста повторно считайте коды — ошибка p1137 не должна появиться, Check Engine должен погаснуть.
