Техническое руководство по ошибке DTC P1119
Код неисправности DTC p1119 относится к категории ошибок, специфичных для производителя (Manufacturer-Specific), что означает: его расшифровка и причина могут кардинально различаться в зависимости от марки автомобиля . В общем случае код указывает на то, что блок управления (PCM/ECU) фиксирует «высокий входной сигнал» в цепи датчика температуры воздуха во впускном коллекторе (Manifold Absolute Temperature — MAT) . Для блока управления это означает, что напряжение на сигнальном проводе датчика аномально высокое (обычно выше 4.94 В), что физически соответствует показаниям температуры, уходящим в глубокий «минус» (например, -40°C) . Однако, особенно на европейских автомобилях, этот же код может указывать на проблему в цепи нагрева кислородного датчика . На дизельных двигателях, в частности на p1119 hyundai terracan, этот код может быть связан с управляющим клапаном дозирования топлива (IMV) .

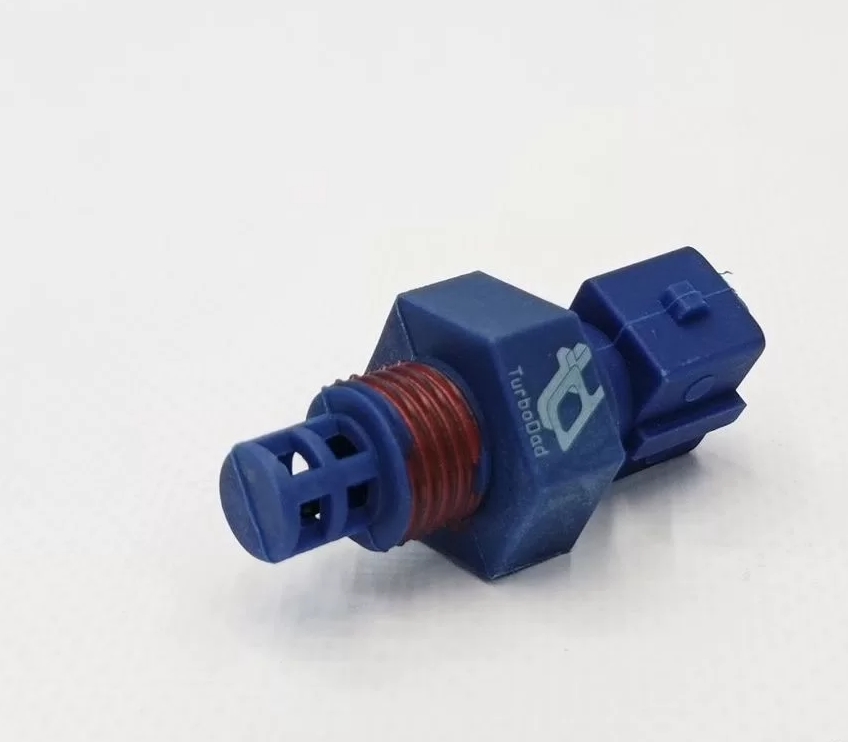

- DTC P1119 Ошибка
- DTC_P1119.jpg (134.48 КБ) 65 просмотров
1. Причины возникновения ошибки DTC P1119
Понимание природы ошибки требует первым делом идентификации конкретного производителя, так как физический смысл неисправности различается .1.1 Основные технические причины для датчика MAT/IAT (Ford, GM, Mazda и др.)
Для большинства американских и азиатских марок, а также для Mazda SKYACTIV-D, p1119 ошибка означает проблемы с цепью датчика температуры впускного воздуха .- • Короткое замыкание сигнальной цепи на питание (+5В или +12В): Самая частая причина «высокого входного сигнала». Из-за поврежденной изоляции напряжение от соседнего провода поступает на сигнальный провод датчика, поднимая его выше допустимого порога. Блок управления видит это как экстремально низкую температуру .
- • Обрыв в цепи массы датчика (GND): Датчик MAT обычно имеет два провода: сигнал (+5V от ЭБУ) и массу. Если провод массы оборван или имеет плохой контакт, цепь не замыкается, и ЭБУ видит на сигнальном проводе полное опорное напряжение (около 5В), что соответствует -40°C .
- • Неисправность самого датчика (внутренний обрыв): Терморезистор NTC внутри датчика имеет отрицательный температурный коэффициент. Если он разрушается и переходит в состояние «обрыва», сопротивление стремится к бесконечности, а напряжение на сигнальном проводе — к 5В. Это гарантированно вызовет код P1119 .
- • Проблемы в цепи опорного напряжения (VREF): Нестабильность или завышенное опорное напряжение на шине 5В (общей для нескольких датчиков) может привести к тому, что все сигналы станут выше нормы .
1.2 Специфические причины для европейских автомобилей (VAG, Porsche, Volvo)
На автомобилях концерна VAG (Audi, Volkswagen), Porsche и некоторых Volvo код p1119 ошибка vw или p1118 ошибка ауди имеет совершенно иную природу.- • Неисправность цепи нагрева кислородного датчика (HO2S): Здесь P1119 расшифровывается как «O2 Sensor Heater Circ., Bank2 - Sensor1 Short to Ground» (короткое замыкание на массу в цепи нагревателя кислородного датчика, Банк 2, Датчик 1) . Нагреватель лямбда-зонда необходим для быстрого выхода датчика на рабочую температуру. Нить нагревателя может перегореть (обрыв цепи, что ЭБУ видит как бесконечно высокое сопротивление) или замкнуть на корпус .
- • Повреждение проводки нагревателя: Перетирание или окисление контактов в разъеме лямбда-зонда, расположенного в агрессивной среде под днищем автомобиля — классика для Audi и Volkswagen с пробегом .
1.3 Специфические причины для Hyundai Terracan 2.9 CRDI (p1119 hyundai terracan)
Для дизельного hyundai terracan логика ошибки совершенно иная. Здесь код напрямую связан с топливной системой высокого давления (Common Rail) .- • Неисправность цепи управляющего клапана дозирования топлива (IMV — Inlet Metering Valve): Код p1119 hyundai terracan с подкодами (например, 0a или 03) указывает на обрыв, короткое замыкание на массу или короткое замыкание на питание в цепи IMV . IMV регулирует количество топлива, поступающего в насос высокого давления (ТНВД). Его отказ приводит к нестабильному давлению в рампе .
- • Утечки топлива или подсос воздуха в топливную магистраль: По отзывам владельцев hyundai terracan, ошибка P1119 часто сопровождается плохим запуском и пропаданием 4-й передачи. Причиной могут быть микротрещины в топливозаборной трубке в баке или потеря герметичности системы питания, что ведет к подсосу воздуха .
2. Можно ли продолжать движение при ошибке P1119?
Ответ зависит от того, с чем именно связана ошибка и как ведет себя автомобиль. В большинстве случаев непосредственной угрозы заклинивания двигателя нет, но есть риск повреждения дорогостоящих компонентов.2.1 Режим работы ЭБУ и риски
- • Для датчика MAT/IAT: ЭБУ переходит на резервные таблицы температуры впуска (обычно фиксированное значение +25°C). Это приведет к повышенному расходу топлива и незначительной потере мощности, но двигатель не перегреется и не заклинит .
- • Для нагревателя лямбда-зонда (VAG, Porsche): Датчик будет долго прогреваться, и на холодном двигателе топливная смесь будет рассчитываться неточно. Каталитический нейтрализатор может выйти из строя из-за длительной работы на неправильной смеси, а свечи зажигания — загрязниться .
- • Для IMV на hyundai terracan: Давление в топливной рампе становится нестабильным. Автомобиль может дергаться, глохнуть, плохо заводиться. Движение в таком режиме чревато повреждением ТНВД и форсунок, ремонт которых крайне дорог .
2.2 Когда нужна эвакуация
- • Двигатель работает крайне нестабильно, глохнет на ходу, не развивает обороты.
- • Автомобиль — hyundai terracan с кодом P1119, сопряженным с провалами при разгоне или невозможностью завестись . Эвакуация в этом случае настоятельно рекомендуется.
- • Из выхлопной системы идет сильный запах бензина (при ошибке на лямбде) — это убивает катализатор .
2.3 Движение с ограничениями
Допускается только при условии, что двигатель работает ровно, а ошибка относится к датчику MAT/IAT (например, на Ford). В этом случае можно доехать до места ремонта своим ходом, избегая высоких нагрузок.3. Как исправить ошибку: полное руководство по диагностике
Алгоритм действий строго зависит от марки автомобиля. Ниже приведены три независимых сценария.3.1 Сценарий 1: Диагностика P1119 как ошибки датчика MAT/IAT (Ford, Mazda, GM)
Этот сценарий нацелен на поиск высокого напряжения в цепи датчика температуры впускного воздуха .3.1.1 Необходимые инструменты и параметры
| Инструмент | Параметры / режим |
|---|---|
| OBD2 сканер (с Live Data) | Параметр «IAT» (Intake Air Temperature) |
| Мультиметр (цифровой) | Режим DCV (20В), режим Омметра (до 200 кОм) |
| Схема ЭСУД автомобиля | Для поиска контактов на разъеме ЭБУ |
3.1.2 Пошаговая проверка проводки на «высокий сигнал»
- 1. Подключите сканер и посмотрите значение IAT на холодном двигателе. Если сканер показывает -40°C (или значение значительно ниже уличной температуры), это 100% указывает на обрыв в цепи датчика или потерю массы .
- 2. Отключите разъем датчика IAT (или MAF, если датчик встроен). Включите зажигание. Замерьте напряжение между сигнальным контактом на жгуте и массой. Норма: 4.8В - 5.2В (напряжение подтяжки от ЭБУ). Если напряжения нет — обрыв в сигнальном проводе .
- 3. Замерьте напряжение между контактом массы на жгуте и «минусом» аккумулятора. Если есть напряжение (например, 0.5В и более) — плохой контакт массы датчика .
- 4. Подключите перемычку между сигнальным контактом и контактом массы в колодке жгута. Смотрите на сканер: значение IAT должно резко уйти вверх (+150°C и выше). Если этого не произошло — проблема в проводке до ЭБУ .
- 5. Прозвоните сигнальный провод от разъема датчика до ЭБУ на наличие обрыва (тестер в режиме Омметра должен показывать менее 1 Ома) .
3.2 Сценарий 2: Диагностика P1119 как ошибки нагревателя лямбда-зонда (VAG, Porsche, Volvo)
Этот алгоритм применим, если p1119 ошибка vw или Porsche .3.2.1 Проверка нагревателя кислородного датчика
- • Найдите верхний кислородный датчик на стороне цилиндров Bank 2 (ряд, где нет цилиндра №1). Отключите его разъем .
- • Мультиметром в режиме Омметра замерьте сопротивление между двумя контактами нагревателя (обычно это два провода одинакового цвета). Норма: 5-15 Ом при комнатной температуре . Если сопротивление стремится к бесконечности — нагреватель сгорел, датчик под замену .
- • Проверьте наличие +12В на разъеме жгута (на контакте питания нагревателя) при включенном зажигании. Напряжение должно быть стабильным. Если его нет — проверьте предохранитель или реле .
- • Проверьте цепь управления нагревателем, идущую от ЭБУ, на короткое замыкание на массу или обрыв .
3.3 Сценарий 3: Диагностика P1119 на Hyundai Terracan (IMV и топливная система)
Это специфический случай для p1119 hyundai terracan 2.9 CRDI.3.3.1 Проверка цепи Inlet Metering Valve (IMV)
- • Найдите клапан IMV на насосе высокого давления (ТНВД). Отключите его разъем .
- • Замерьте сопротивление IMV мультиметром. Норма для исправного клапана: 5.5 Ом при 20°C . Отклонение в большую сторону (обрыв) или в меньшую (короткое замыкание) указывает на неисправность IMV.
- • Прозвоните проводку от разъема IMV до ЭБУ на наличие обрыва или короткого замыкания на массу/питание .
3.3.2 Проверка топливной системы на подсос воздуха
По отзывам владельцев hyundai terracan, даже при исправном IMV ошибка P1119 может возникать из-за подсоса воздуха .- • Проверьте топливные трубки от бака до ТНВД на предмет микротрещин, особенно пластиковые трубки над баком .
- • Проверьте ручную подкачивающую грушу (если есть) — она должна быть жесткой после подкачки. Мягкая груша или звук воздуха указывает на подсос .
3.4 Примеры из жизни и рекомендации по ремонту
Пример 1: p1119 ошибка vw Passat B6 2.0 FSI
Симптомы: Check Engine горит, расход топлива вырос на 2 литра. Сканер показал P1119 c пометкой «банк 2, датчик 1, нагреватель — короткое замыкание на массу». Диагностика показала, что проводка к нижнему лямбда-зонду перетерлась об защиту картера. После восстановления жгута термоусадочной трубкой и замены поврежденного датчика ошибка ушла. Рекомендация: при ремонте проводки лямбд используйте только высокотемпературную изоляцию.Пример 2: p1119 hyundai terracan, плохой запуск
Машина заводилась с 5-6 попыток, а при движении периодически пропадала 4-я передача на АКПП . Ошибка P1119 была в памяти. Механики перебрали форсунки, но проблема осталась. Причиной оказались микротрещины в пластиковых топливных трубках внутри бака. После замены заборного узла и прокачки системы (удаления воздуха) ошибка исчезла, и передачи стали включаться нормально. Вывод: на hyundai terracan P1119 часто косвенно указывает на подсос воздуха.Пример 3: Ford Focus, ошибка датчика IAT
Сканер показывал температуру впуска -40°C. Визуальный осмотр показал, что грызуны перегрызли жгут проводов к датчику MAF (в который встроен IAT). Сигнальный провод был оборван . После восстановления жгута и замены разъема ошибка устранена. Рекомендация: при восстановлении жгута всегда меняйте поврежденные контакты в фишке — на Ford они подвержены коррозии.Пример 4: Porsche Boxster 986, коды P1119 и P1115
Владелец получил оба кода с пометкой «Oxygen sensor heating» . Вместо замены всех 4-х лямбд мастер проверил сопротивление нагревателей мультиметром. Один из датчиков показал обрыв. После замены только неисправного датчика ошибки ушли. Важно: не меняйте все датчики без диагностики.3.5 Финальная процедура и проверка
- 1. После замены датчика или ремонта проводки обязательно очистите коды ошибок через сканер .
- 2. Запустите двигатель и дайте ему прогреться. Наблюдайте за параметром IAT в Live Data: значение должно плавно увеличиваться от уличной температуры до 50-70°C (под капотом) без скачков. Никаких -40°C быть не должно .
- 3. Для VAG и Porsche: проверьте, что после прогрева кислородные датчики начинают переключаться (напряжение меняется от 0.1 до 0.9В). Если датчики «залипли» — проблема не решена .
- 4. Для hyundai terracan: после запуска двигатель должен работать ровно. Нагрузочные тесты на ходу (разгон с полной нагрузкой) не должны вызывать пропусков зажигания или возврата ошибки .
