Диагностический код неисправности P1113: Анализ цепи датчика температуры впускного воздуха (IAT) — разрыв/короткое замыкание (L/C)
Код неисправности P1113 относится к группе ошибок системы управления двигателем и напрямую указывает на проблему в электрической цепи датчика температуры воздуха на впуске (IAT — Intake Air Temperature sensor). Спецификация «(L/C)» в описании ошибки (Line Check) подтверждает факт нарушения целостности сигнальной линии или линии «массы». В большинстве случаев данный код встречается на автомобилях концерна General Motors (Opel, Chevrolet, Holden), а также может диагностироваться на некоторых моделях Peugeot, Citroen и Volvo с бензиновыми и дизельными двигателями.

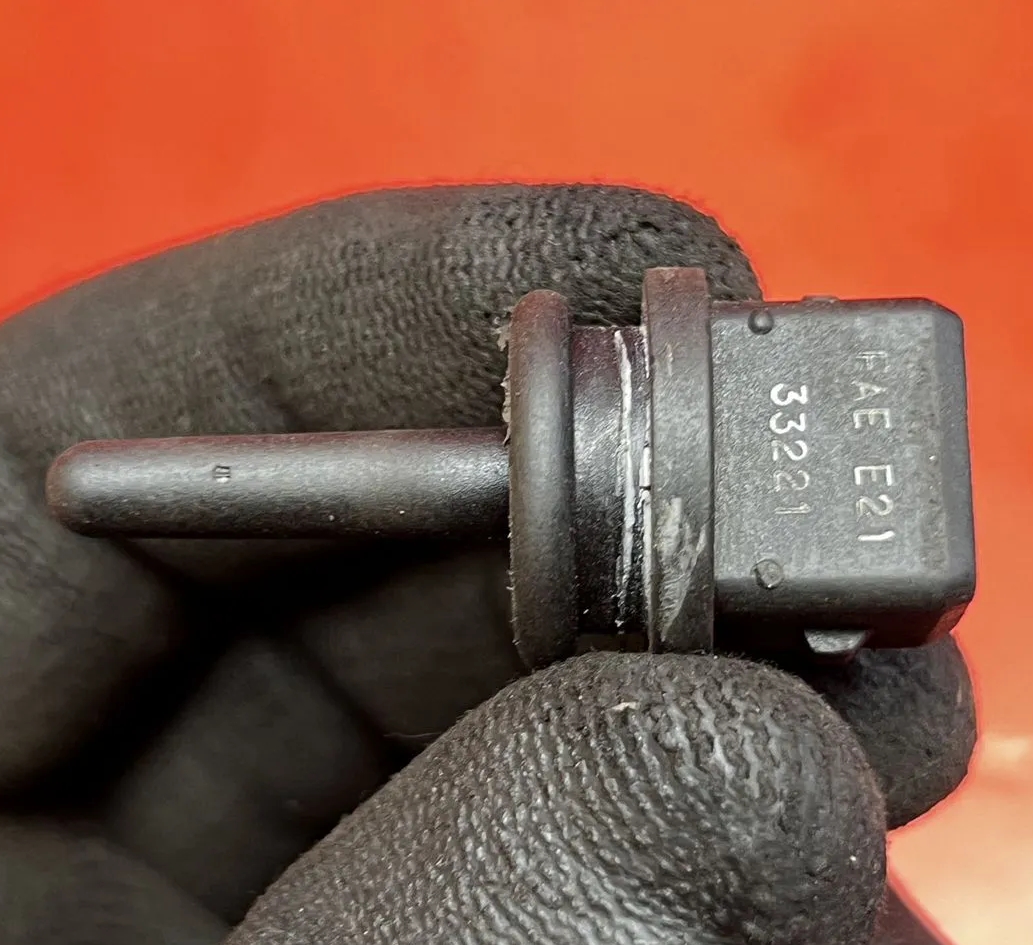

- DTC P1113 Ошибка
- DTC_P1113.jpg (487.2 КБ) 273 просмотра
1. Причины возникновения ошибки P1113
Сигнал о разрыве или коротком замыкании формируется блоком управления двигателем (ECM/PCM), когда напряжение или сопротивление в цепи выходит за допустимые пределы. Для ошибки p1113 характерны следующие физические и электрические причины:- • Механическое повреждение проводки: обрыв медных жил, излом провода в месте подключения к разъему датчика, повреждение изоляции с последующим замыканием на «массу» или +12В.
- • Выход из строя самого датчика IAT: внутренний термистор (NTC — Negative Temperature Coefficient, с отрицательным температурным коэффициентом) теряет свои свойства или полностью разрушается. При этом сопротивление на клеммах датчика не соответствует температурной таблице.
- • Окисление или ослабление контактов в фишке датчика. Наиболее частая проблема на автомобилях опель астра h ошибка p1113 и опель мерива p1113 из-за расположения разъема в зоне попадания влаги и грязи.
- • Неисправность цепи питания 5V (опорное напряжение). Кратковременное повышение напряжения в бортовой сети или КЗ внутри жгута может вывести из строя тракт питания датчиков в блоке управления.
- • Ошибка блока управления двигателем (редко, но встречается на p1113 peugeot дизельных версиях после неквалифицированного чип-тюнинга или короткого замыкания на диагностическом оборудовании).
2. Можно ли продолжать движение при активной ошибке P1113?
Вопрос безопасности и возможности эксплуатации автомобиля с кодом p1113 ошибка зависит от текущих показаний датчиков и алгоритмов блока управления. Ниже приведена таблица состояний и рекомендуемых действий.| Режим работы двигателя | Поведение автомобиля | Решение |
|---|---|---|
| Ошибка появилась на холодном двигателе, Check Engine не мигает | ECM переходит в аварийный режим (Limp mode). Блок использует фиксированное значение температуры впуска (обычно +20..+30 °C). Расчет топливоподачи и угла опережения зажигания становится приблизительным. Двигатель может работать нестабильно, но движение до сервиса допустимо. | Движение возможно с ограничениями. Избегайте высоких нагрузок и резких ускорений. Эвакуация не требуется, если автомобиль уверенно держит холостой ход. |
| Ошибка сопровождается провалами, глохнет на холостых | Сильное обогащение или обеднение смеси из-за некорректного расчета плотности воздуха. На двигателях с турбонаддувом (p1113 пежо дизель) возможен выход за пределы регулировки давления наддува. | Эвакуация рекомендована. Продолжение движения приведет к повышенному расходу топлива, перегреву катализатора и детонации. |
| Ошибка с кодом p1113 06 или p1113 2 (короткое замыкание на массу) | Напряжение на сигнальном проводе ниже 0,1 В. ECM отключает адаптации. Возможен отказ системы рециркуляции отработавших газов (EGR) и пропуски зажигания. | Только эвакуация. Короткое замыкание может вывести из строя резистор в цепи 5V, после чего перестанут работать датчик положения дроссельной заслонки (TPS) и датчик абсолютного давления (MAP). |
3. Подробное руководство по устранению ошибки P1113: Диагностика, проверки и ремонт
Для профессионального устранения ошибки p1113 опель астра h или аналогичных кодов на Peugeot и Meriva необходимо соблюдать четкую последовательность действий.3.1. Необходимое оборудование и эталонные параметры
Перед началом работ подготовьте:- - Мультиметр с возможностью измерения сопротивления (Омметр) и напряжения постоянного тока.
- - Сканер OBD-II с функцией просмотра живых параметров (Data Stream).
- - Электрическую схему для конкретного автомобиля. Для dt50 p1113 (сенсор Sick DT50 — это дальномер, не относится к IAT; вероятна опечатка в запросе, но для полноты анализа: если видите код на промышленном оборудовании Sick DT50 — проверяйте интерфейс связи RS-422).
- - Набор инструментов для ремонта проводки (кримпер, контакты, термоусадка).
| Температура воздуха, °C | Сопротивление датчика (кОм) | Сигнальное напряжение (при опорном 5В), В |
|---|---|---|
| -20 | ≈ 13.8 — 15.2 | 4.2 — 4.5 |
| +20 | ≈ 2.2 — 2.7 | 1.8 — 2.2 |
| +80 | ≈ 0.3 — 0.4 | 0.2 — 0.4 |
3.2. Пошаговая процедура проверки
Шаг 1. Визуальный осмотр и очистка
Отключите клемму аккумулятора (минус). Найдите датчик IAT. На опель астра p1113 он часто интегрирован в корпус датчика массового расхода воздуха (MAF). На дизельных p1113 пежо может стоять отдельно во впускном коллекторе. Осмотрите фишку на наличие зеленого налета, грязи, подгоревших контактов. Очистите контакты спреем для электроники.Шаг 2. Проверка целостности цепи («прозвонка»)
Переведите мультиметр в режим измерения сопротивления (200 Ом). Отсоедините разъем от датчика и разъем от ЭБУ (при возможности). Проверьте:- - Между сигнальным проводом (обычно желтый или зеленый) и «массой» датчика. Норма — отсутствие короткого замыкания (бесконечность).
- - Между сигнальным проводом и +12В. Норма — бесконечность.
- - Сопротивление самого сигнального провода — не более 1-2 Ом на всю длину жгута.
Шаг 3. Проверка датчика IAT в изоляции
Снимите датчик. Измерьте сопротивление между его выводами при комнатной температуре. Согласно таблице выше, при +20..+25 °C вы должны увидеть 2.2 — 2.7 кОм. Затем подышите на датчик (нагрейте теплом руки) — сопротивление должно плавно уменьшаться. Если сопротивление равно нулю (КЗ) или бесконечности (обрыв) — ошибка p1113 72 опель мерива устраняется заменой датчика.Шаг 4. Проверка опорного напряжения и цепи питания
Включите зажигание. На разъеме, отключенном от датчика, измерьте напряжение между контактом питания 5V и массой. Должно быть 4.8 — 5.1 В. Если напряжение отсутствует или ниже 4.5 В — ищите замыкание в других датчиках, подключенных к той же шине 5V (MAP, TPS, датчик положения педали).3.3. Реальные примеры из практики и отзывы ремонтников
Пример 1. Опель Астра H, Z18XE, код p1113 astra hЖалоба: Периодически загорается Check Engine, двигатель троит на холодную. Сканер показывает p1113 06 opel astra h. Мастер провел визуальный осмотр — обнаружил, что жгут проводки IAT перетерся об острый край воздушного фильтра. Сигнальный провод висел «на волоске». Ремонт: восстановление пайкой и изоляция гофрированной трубой. Ошибка ушла.
Пример 2. Опель Мерива, ошибка p1113 опель мерива с дополнительным кодом P0100 (MAF)
Симптомы: Автомобиль не развивает обороты выше 2500. Диагностика: при отключенном разъеме MAF/IAT двигатель заработал нормально. Измерение сопротивления датчика показало 0 Ом — полное короткое замыкание внутри термистора. Замена датчика MAF в сборе решила проблему. Отзыв владельца: «На авито устранение ошибки p1113 72 опель мерива нашел объявление о ремонте, но после чистки ошибка вернулась через 10 км. Пришлось менять датчик».
Пример 3. p1113 peugeot 307, 1.6 HDi (дизель)
Случай: Ошибка появлялась только после прогрева двигателя. Параметры сканера — температура впуска +215°C. Диагностика выявила межвитковое замыкание внутри термистора при нагреве. Рекомендация: замена датчика IAT (артикул 1920.7N). После замены — адаптация дроссельной заслонки через сканер.
3.4. Рекомендации по ремонту для специалистов
- - Не пробивайте проволокой контакты при измерении на фишке ЭБУ — это приведет к p1113 2 opel meriva с повреждением процессора.
- - При замене датчика IAT на опель астра ошибка p1113 обязательно используйте оригинальные контакты в разъеме. Неоригинальные «крокодилы» меняют переходное сопротивление.
- - После ремонта проведите обучение: сбросьте адаптации долговременной коррекции топлива через OBD-сканер. Для p1113 06 на некоторых версиях Opel требуется выполнить процедуру «Reset Fuel Trim».
- - Если ошибка возвращается через цикл-другой, проверьте сопротивление линии CAN (если IAT интегрирован в MAF с цифровым интерфейсом). На sick dt50 p1113 (промышленное применение) — это отдельная процедура проверки лазерного дальномера.
