Диагностика и устранение ошибки DTC P1108: замыкание в цепи датчика атмосферного давления (Barometric Sensor Circuit Short)
Код неисправности DTC P1108 регистрируется блоком управления двигателем (PCM/ECU) при обнаружении аномально высокого напряжения или тока в цепи датчика атмосферного давления (BARO). Если ошибка P1105 и P1107 указывают на общее замыкание или КЗ на массу, то P1108 часто свидетельствует о коротком замыкании на бортовую сеть (12V) либо о внутреннем обрыве цепи с выбросом сигнала за верхнюю граничную норму. Это серьезный электрический дефект, требующий немедленного вмешательства.

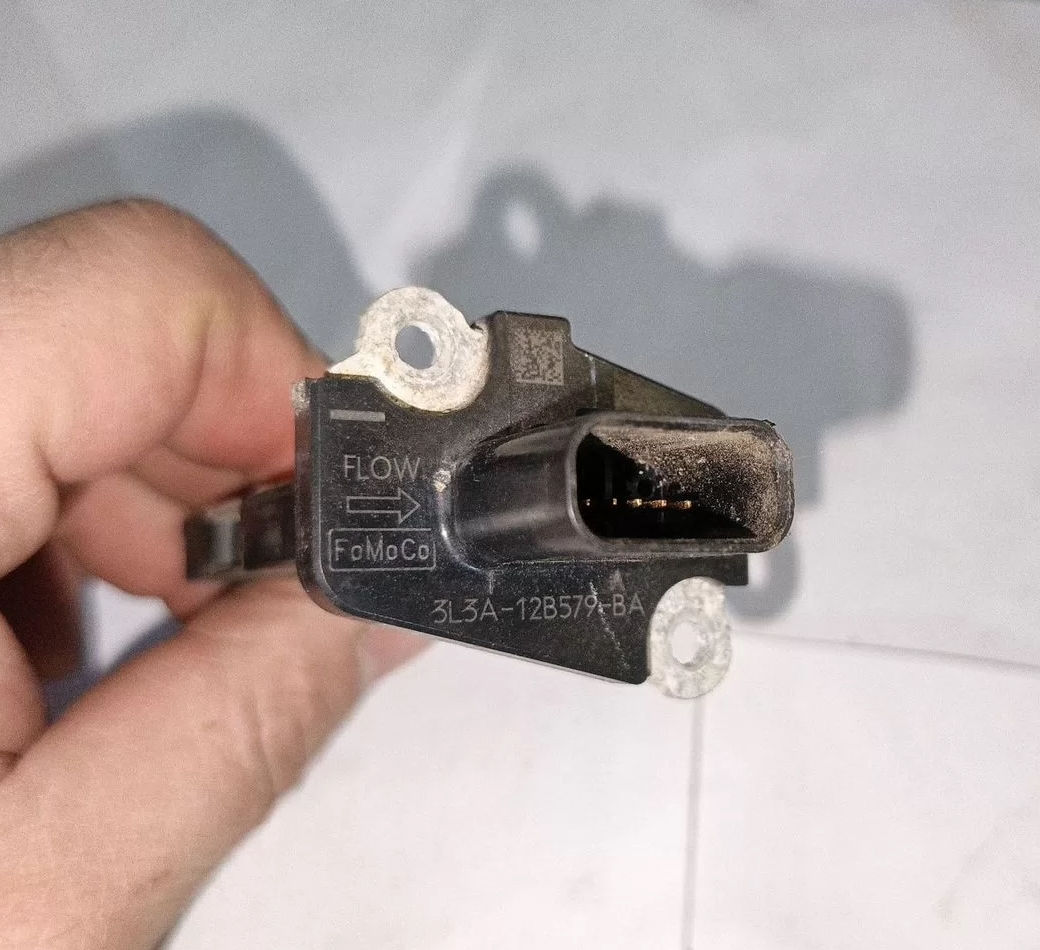

- DTC P1108 Ошибка
- DTC_P1108.jpg (519.59 КБ) 66 просмотров
1. Причины возникновения ошибки P1108
Формирование кода ошибка DTC P1108 происходит, когда напряжение на сигнальном проводе датчика BARO превышает пороговое значение (обычно 4.8 В или 5.2 В в зависимости от протокола). В англоязычной литературе эта ошибка часто трактуется как «Barometric Sensor Circuit Short to Battery» или просто «High Input».- Короткое замыкание сигнального провода на +12V. Физическое повреждение изоляции, из-за которого провод питания или управления смешивается с силовой цепью (например, с проводом генератора или вентилятора). Напряжение 12 В моментально «выжигает» входной каскад ЭБУ.
- Внутреннее замыкание датчика BARO на линию питания. Если внутри датчика произошел пробой диода или транзистора, то опорное напряжение +5V может быть «подтянуто» к питанию датчика, создавая ложное значение сигнала.
- Обрыв цепи «массы» датчика (GND). Это парадоксальная, но частая причина. Если у датчика оторван или окислен провод массы, он перестает быть «привязанным» к нулю. Напряжение на сигнальном проводе «улетает» вверх, к значению питания или близкому к нему, и ЭБУ видит это как short.
- Повреждение опорного напряжения 5V (короткое на 12V). Если линия 5V от ЭБУ замкнула на питание из-за проблем в другом датчике или жгуте, BARO получит +12V вместо +5V и либо сгорит мгновенно, либо начнет выдавать безумный сигнал.
- Дефект самого ЭБУ. Выход из строя «подтягивающего» резистора внутри блока управления, который всегда держит сигнальную линию на определенном уровне (pull-up resistor). При его обрыве сигнал «витает» около 5V, вызывая ошибку.
2. Можно ли продолжать движение при активной ошибке DTC P1108?
Категорически нет. Движение запрещено, требуется эвакуация с полным обесточиванием автомобиля. Из всех ошибок датчика атмосферного давления P1108 — самая опасная с точки зрения электрики.Аргументация:
- Если сигнальный провод замкнут на +12V, то высокое напряжение пойдет обратно в ЭБУ. Контроллер защищен диодами, но длительное воздействие (более 1 минуты) прожигает дорожки печатной платы. Ремонт блока управления обходится дороже замены проводки.
- При обрыве массы датчика двигатель будет работать в аварийном режиме с переобедненной или переобогащенной смесью (в зависимости от логики ЭБУ). Это вызывает детонацию, пропуски зажигания и быстрый выход из строя лямбда-зондов.
- В случае короткого замыкания на 12V существует реальный риск возгорания жгута проводов, особенно если участок перетирания находится рядом с топливной рампой или выпускным коллектором.
3. Как исправить ошибку: техническое руководство для диагноста
Устранение DTC P1108 требует системного подхода «от простого к сложному». Не торопитесь менять датчик, пока не проверите массу и питание.3.1. Необходимые измерительные приборы и режимы
| Прибор | Режим работы | Контрольные точки |
|---|---|---|
| Мультиметр (с функцией прозвонки) | Режим вольтметра DC (0-20 В) | Напряжение на сигнале, питании, массе |
| Мультиметр | Режим сопротивления (200 Ом, 20 кОм) | Целостность проводов, отсутствие КЗ на +12V |
| Осциллограф (для спорных случаев) | Registro de forma de onda | Наличие шума, паразитных наводок |
3.2. Пошаговая диагностика цепи с высоким сигналом
Перед началом работ отключите минусовую клемму АКБ. Отсоедините разъем от датчика BARO и разъем от ЭБУ (чтобы изолировать электронику).Шаг 1: Проверка отсутствия КЗ на +12V в жгуте
Переведите мультиметр в режим прозвонки или измерения сопротивления (200 кОм).- Один щуп подключите к любому постоянному +12V в машине (например, к плюсовой клемме АКБ, предварительно подключив её обратно на 10 секунд).
- Вторым щупом коснитесь сигнального пина в колодке жгута (со стороны, откуда провод идет к ЭБУ).
Норма: сопротивление должно быть бесконечно большое (OL). Если мультиметр показывает 0 Ом или несколько Ом — сигнальный провод напрямую соединен с бортовой сетью. Ищите место оплавления изоляции.
Шаг 2: Проверка цепи массы датчика (самая частая причина P1108)
При включенном зажигании (осторожно, на отключенном разъеме датчика).- Измерьте напряжение между пином «Ground» в колодке жгута и «массой» двигателя (металл впускного коллектора).
Норма: менее 0.1 В. Если вы видите 5В или 12В — у вас обрыв «массы». Напряжение приходит через сигнальную линию из ЭБУ, что и создает ложный высокий сигнал. Решение: ищите обрыв или окисление в коричневом или черном проводе, идущем от датчика на кузов.
Шаг 3: Прямое тестирование датчика BARO
Если жгут исправен (масса есть, КЗ на +12V нет), проверьте сам датчик.- Подайте на датчик от внешнего блока питания 5.0 В между Reference и GND (найдите распиновку).
- Мультиметром измерьте напряжение между Signal и GND.
Норма для исправного датчика на столе: при нормальном атмосферном давлении (101 кПа) — от 3.5 до 4.2 В. Если вы видите 4.9 В и выше — датчик выдает завышенный сигнал, он неисправен. Замена.
3.3. Реальные примеры из практики (отзывы и кейсы)
- Кейс 1 (Opel Astra H, Z18XE). Автомобиль периодически терял тягу, «чек» горел с кодом P1108. Мастер по ошибке заменил датчик BARO — без толку. При детальной прозвонке выяснилось, что фишка разъема ЭБУ была залита маслом из-за течи датчика давления масла. Масло создало токопроводящий мостик между контактом +5V и сигналом BARO внутри разъема. После промывки разъема спреем и замены прокладки ошибка исчезла. Отзыв: «Всегда смотрите на состояние разъемов ЭБУ, а не только датчика».
- Кейс 2 (Volkswagen Passat B5, 1.8T AWT). Ошибка DTC P1108 появилась после замены аккумулятора «прикуриванием» от другого авто с переполюсовкой (плюс на минус). Выгорел диод защиты в цепи 5V внутри ЭБУ, из-за чего на линию питания BARO пошло 11.8 В. Датчик выжил, но начал выдавать сигнал 4.9 В постоянно. Решение: ремонт ЭБУ (замена диодной сборки) и замена датчика. Отзыв: «Никогда не подключайте «крокодилы» в темноте — проверяйте полярность».
- Кейс 3 (Kia Rio 2011, G4FA). Ошибка появлялась только при включении кондиционера или обогрева заднего стекла. Оказалось, что жгут проводки BARO был проложен вместе с силовым жгутом вентилятора. При включении мощной нагрузки возникала наводка, и напряжение на сигнале подскакивало до 5.5 В. Решение: перекладка жгута датчика в сторону от силовых цепей и установка ферритового кольца на сигнальный провод.
3.4. Подробный мануал по ремонту и сбросу ошибки
Итак, после того как вы нашли причину (восстановили массу, убрали КЗ на 12V, заменили датчик или отремонтировали проводку), действуйте строго по инструкции.1. Сборка и контроль. Верните на место разъемы датчика и ЭБУ. Убедитесь, что все контакты защелкнулись. Проверьте, нет ли оголенных проводов.
2. Подача питания. Подсоедините минусовую клемму АКБ. Включите зажигание. Ни в коем случае не заводите мотор, пока не проверите показания сканером.
3. Контроль live-данных сканером. Подключите диагностический сканер. Перейдите в раздел «Данные датчиков» (Live Data). Найдите параметр BARO или Atmospheric Pressure.
- Напряжение сигнала должно быть от 3.0 до 4.8 В.
- Давление должно соответствовать атмосферному (обычно 95-102 кПа).
- Если вы видите 5.0 В или выше — цепь все еще замкнута. Не запускайте двигатель, ищите дальше.
4. Сброс кода ошибки. Если параметры в норме, нажмите «Clear Codes» (стереть коды). Заглушите зажигание на 10 секунд.
5. Тест-драйв. Заведите двигатель. Дайте прогреться до 80°C. Совершите поездку на 5-7 км с разными режимами: разгон до 4000 об/мин, движение накатом, холостой ход со включенными потребителями (фары, кондиционер).
Если ошибка DTC P1108 возвращается после тест-драйва, а прозвонка жгута и датчика идеальна — с вероятностью 90% проблема в ЭБУ. Отдайте блок управления в специализированный сервис для замены АЦП или входного буфера.
