P1043 Ошибка: короткое замыкание в электрической цепи форсунки третьего цилиндра

[morskoj]

Технический анализ ошибки DTC P1043: питание форсунок группы С (короткое замыкание)

Код неисправности DTC P1043 с формулировками «Versorgung Einspritzventil(e) C Kurzschluss», «Питание форсунки(-ок) С: короткое замыкание» и «Injector 3 Supply Voltage Short Circuit» относится к системе управления топливоподачей. В профессиональной среде ошибка p1043 указывает на короткое замыкание в электрической цепи форсунки третьего цилиндра . Однако в зависимости от марки автомобиля интерпретация этого кода может кардинально различаться: на автомобилях Audi и Volkswagen он указывает на короткое замыкание в цепи форсунки №3 , на Honda Accord и Civic — на аналогичную проблему с форсункой №3 , на Mazda с двигателем SKYACTIV-D 2.2 — на функциональную неисправность форсунки третьего цилиндра , а на дизельных грузовиках Chevrolet и GMC этот код относится к системе SCR (насосу реагента DEF) . В этой статье мы подробно разберем все возможные причины возникновения DTC P1043, опишем реальные случаи из практики и предоставим пошаговое руководство по диагностике и устранению.

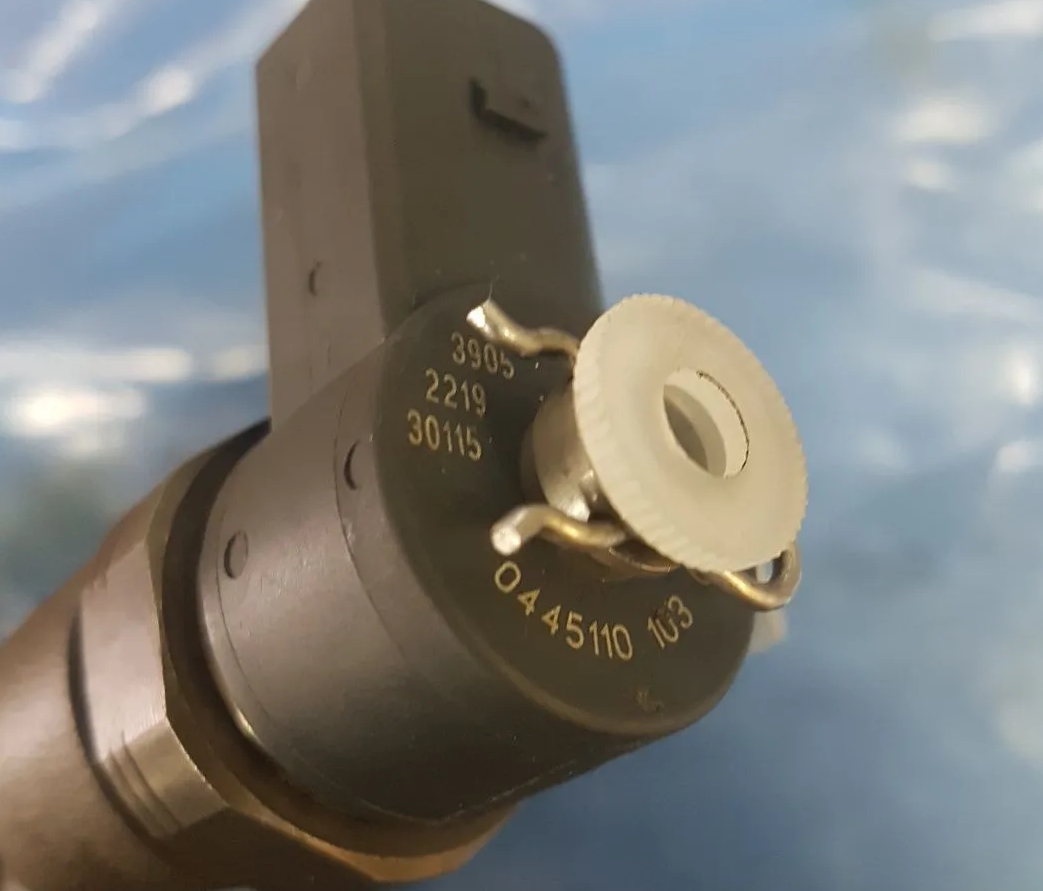

DTC P1043 Ошибка


1. Причины возникновения ошибки DTC P1043

Ошибка «короткое замыкание в цепи питания форсунки(ок) С» означает, что блок управления двигателем (ECM/PCM) обнаружил аномально низкое сопротивление или прямое соединение с массой или питанием в цепи, управляющей форсункой третьего цилиндра (или группой «С»). В зависимости от марки автомобиля, физические причины могут быть разными.

1.1. Определение цилиндра «С» / форсунки №3 у разных производителей

Понимание того, какой именно цилиндр относится к «группе С», критически важно для правильной диагностики. В большинстве случаев код P1043 относится к форсунке третьего цилиндра :

• Audi / Volkswagen (2.0 TDI, 3.0 TDI, бензиновые двигатели): Код P1043 расшифровывается как «Injector 3 Supply Voltage Short Circuit» — короткое замыкание в цепи питания форсунки третьего цилиндра . В системе управления топливоподачей VAG используется разделение на группы: группа «А» — форсунки цилиндров №1 и №4, группа «В» — форсунки цилиндров №2 и №3, что подтверждается ошибками P2147 и P2149 . Ошибка P1043 в этой логике указывает на проблему в цепи форсунки №3 .

• Honda Accord / Civic (2.2 i-DTEC, K20/K24): В официальном руководстве Honda код P1043 однозначно соответствует «Injector Cylinder #3 Short Circuit» — короткое замыкание в цепи форсунки третьего цилиндра . При этом ошибки P1041-P1044 распределены по цилиндрам: P1041 — цилиндр №1, P1042 — цилиндр №2, P1043 — цилиндр №3, P1044 — цилиндр №4 .

• Mazda CX-5 / CX-8 (2.2 SKYACTIV-D): Согласно официальной документации Mazda, код P1043:00 расшифровывается как «Cylinder No.3: Function malfunction» — функциональная неисправность форсунки третьего цилиндра . Условия обнаружения ошибки включают температуру ОЖ и топлива выше 5°C, давление топлива 35-217 МПа и отсутствие других сопутствующих кодов .

• Skoda (Octavia, Fabia, Superb и др.): Для автомобилей Skoda код P1043 также означает «Питание форсунки(-ок) С: короткое замыкание» .

• Chevrolet / GMC (дизельные грузовики 6.6L Duramax): На этих автомобилях код P1043 имеет совершенно иную интерпретацию — «Reductant Pump High Control Circuit Low Voltage» (низкое напряжение в цепи управления насосом реагента DEF системы SCR) . Это не имеет отношения к форсункам двигателя.

• BMW: На некоторых моделях BMW код P1043 может относиться к системе Valvetronic — «Variable Valve Timing Control Module — ROM Error (Bank 1)» .

1.2. Физические причины возникновения дефекта (для форсунки №3)

Независимо от конкретной марки, физические причины ошибки P1043 (в контексте форсунки №3) можно разделить на несколько категорий:

• Короткое замыкание в проводке на массу (Short to Ground): Провод, идущий от блока управления к форсунке №3, перетерся о кромку кузова или двигателя, изоляция оплавилась от контакта с выпускным коллектором. В результате оголенный провод касается массы, и ECM фиксирует короткое замыкание .

• Короткое замыкание на питание (Short to B+ / Short to Voltage): Управляющий провод форсунки №3 касается провода с постоянным напряжением +12В. Это более опасная ситуация, так как может повредить выходной драйвер в ECM .

• Выход из строя самой форсунки №3 (Faulty Injector): Внутреннее короткое замыкание катушки форсунки. Электромагнитная катушка форсунки имеет изоляцию, которая со временем разрушается из-за вибрации, перегрева или заводского дефекта. Сопротивление исправной бензиновой форсунки составляет около 10-16 Ом (при комнатной температуре), а при коротком замыкании мультиметр покажет близкое к 0 значение . На Mazda SKYACTIV-D коды P1043:00 имеют отдельные процедуры диагностики .

• Проблемы с разъемом форсунки №3 (Connector or Terminal Malfunction): Окисление, коррозия, грязь или ослабление клемм в разъеме форсунки. Влага, антифриз или масло, попавшие в разъем, могут создать проводящий путь между сигнальным проводом и массой . В руководстве Mazda предписано проверять разъем на наличие повреждений, деформации, коррозии или отсоединения контактов .

• Повреждение жгута проводов (Wiring Harness Damage): Общий жгут проводов, идущий к форсункам, может иметь повреждения в местах перегибов, контакта с острыми кромками или воздействия высоких температур . В сервисной документации Chevrolet также предписано проверять цепь на короткое замыкание и обрыв .

• Перегоревший предохранитель (Blown Fuse): Предохранитель, питающий группу форсунок, может перегореть из-за короткого замыкания . Однако замена предохранителя без устранения причины не решит проблему.

• Неисправность блока управления двигателем (ECM / PCM): Внутренний выходной драйвер (power stage), отвечающий за управление форсункой №3, вышел из строя. Check engine light может гореть постоянно . В руководствах Mazda и Chevrolet замена ECM указана как последний шаг диагностики, если все остальные компоненты исправны .

1.3. Альтернативные интерпретации кода P1043

Важно помнить, что код P1043 может иметь совершенно иное значение на некоторых автомобилях:

• Для Chevrolet / GMC (дизельные грузовики): Код P1043 означает неисправность в системе SCR — «Reductant Pump High Control Circuit Low Voltage» . Система SCR (Selective Catalytic Reduction) отвечает за снижение выбросов оксидов азота (NOx) путем впрыска дизельной выхлопной жидкости (DEF) в поток отработавших газов . ECM подает напряжение на насос реагента и управляет им, замыкая цепь управления на массу. Если ECM обнаруживает несоответствие между желаемым и фактическим состоянием цепи в течение более 3 секунд, фиксируется ошибка P1043 . При этой ошибке ECM блокирует работу системы реагента, а на приборной панели отображается сообщение «Service Emission System» .

• Для BMW: Код P1043 может указывать на ошибку в системе Valvetronic — «Variable Valve Timing Control Module — ROM Error (Bank 1)» .

2. Можно ли продолжать движение? Оценка рисков

Вопрос о возможности движения при ошибке P1043 напрямую зависит от того, какая система вызвала ошибку и как она проявляется.

• Для Audi / Volkswagen / Skoda / Honda (короткое замыкание форсунки №3): Эвакуация настоятельно рекомендуется или движение с предельной осторожностью до ближайшего сервиса. При коротком замыкании в цепи форсунки №3 соответствующий цилиндр может не получать топливо (или получать его некорректно) . Двигатель будет работать с перебоями («троить»), что проявляется в сильной вибрации, потере мощности, нестабильных оборотах холостого хода . Продолжение движения в таком режиме опасно для каталитического нейтрализатора — несгоревшее топливо из неработающего цилиндра попадает в выпускную систему и сгорает в катализаторе, вызывая его перегрев и разрушение . Также возможно внезапное отключение двигателя (stalling) на ходу . На дизельных двигателях с пьезофорсунками при коротком замыкании блок управления может отключить всю группу форсунок, и автомобиль заглохнет и не заведется. Владельцы Honda Accord с ошибкой P1043 описывали, что двигатель начинал дергаться, терять мощность, а затем внезапно глох на ходу . Особенно опасно, если ошибка имеет «плавающий» характер (intermittent fault) — короткое замыкание возникает периодически, например, при нагреве или вибрации. Автомобиль может вести себя нормально большую часть времени, но внезапно заглохнуть в неожиданный момент (например, при обгоне) .

• Для Mazda CX-5 / CX-8 (2.2 SKYACTIV-D, P1043:00): Движение возможно, но с серьезными ограничениями. В режиме fail-safe (аварийного режима) при ошибке P1043:00 блок PCM ограничивает крутящий момент двигателя, отключает функцию автоматической регенерации сажевого фильтра (DPF) и отключает систему рециркуляции отработавших газов (EGR) . Автомобиль поедет, но с пониженной мощностью, и сажевый фильтр не будет регенерироваться, что при длительной эксплуатации (более 500-1000 км) приведет к его забиванию и необходимости дорогостоящей замены или принудительной регенерации . Рекомендуется как можно скорее провести диагностику и ремонт.

• Для Chevrolet / GMC (дизельные грузовики, система SCR): Движение возможно, но с предупреждением. При ошибке P1043 ECM блокирует работу системы впрыска реагента DEF . На приборной панели загорается сообщение «Service Emission System», которое может сопровождаться ограничением крутящего момента или ограничением максимальной скорости (обычно 65-80 км/ч) . При длительной эксплуатации (более 1000 км) с заблокированной системой SCR возможно закоксовывание форсунки DEF и выход из строя катализатора SCR, что потребует дорогостоящего ремонта. Рекомендуется провести диагностику и ремонт как можно скорее.

Пример из жизни (Honda Accord 2.2 i-DTEC, код P1043): На специализированных форумах владельцы Honda Accord описывали ситуацию, когда при движении по трассе внезапно загорался Check Engine, двигатель начинал дергаться и терять мощность. Диагностика показывала ошибку P1043 — короткое замыкание форсунки №3 . При детальном осмотре выяснялось, что проблема часто связана с окислением или загрязнением контактов в разъеме форсунки. Участники форума рекомендовали в первую очередь отключить разъем форсунки №3 и обработать контакты изопропиловым спиртом . Владельцы также отмечали, что иногда ошибка носила «плавающий» характер: после остановки двигателя и повторного запуска автомобиль какое-то время работал нормально, но затем проблема возвращалась . Это указывало на деградацию компонентов или плохой контакт, усугубляющийся при нагреве .

Пример из жизни (Audi A8 4.0 TDI, ошибки по группе форсунок): Хотя пример относится к ошибкам группы «В», он хорошо иллюстрирует природу «плавающих» ошибок топливной системы VAG. Владелец Audi A8 сообщал, что в течение нескольких месяцев ошибка по питанию форсунок возникала периодически. Загоралась желтая лампа накала, двигатель начинал работать с меньшим количеством цилиндров. После выключения двигателя на 3-4 минуты всё возвращалось в норму. Это классический пример проблемы с жгутом проводов или начальной стадией деградации блока управления .

3. Подробное руководство по устранению ошибки P1043

Диагностика должна быть последовательной. Никогда не начинайте с замены блока управления — сначала проверьте проводку и разъемы!

3.1. Первичная диагностика: считывание кодов и визуальный осмотр

Перед углубленной проверкой выполните обязательные шаги, которые помогут сузить круг поиска:

• Шаг 1: Считывание полного списка кодов ошибок. Используйте профессиональный сканер (VCDS для VAG, HDS для Honda, M-MDS для Mazda, Tech2 для GM). Ошибка P1043 часто сопровождается другими кодами: на Honda это P1041, P1042, P1044 (соседние цилиндры) и групповые P2146, P2149 . На VAG часто появляются P1040 (группа А) и P1610 (Internal Control Module Error) . Запишите все коды — это поможет понять масштаб проблемы.

• Шаг 2: Проверка предохранителей. Найдите в руководстве по эксплуатации предохранитель, отвечающий за питание форсунок (обычно 10А, 15А или 20А в моторном отсеке). Проверьте его визуально и мультиметром. Перегоревший предохранитель — следствие, а не причина. Замените его, но если он перегорает снова — ищите короткое замыкание .

• Шаг 3: Визуальный осмотр жгута проводов и разъемов. Откройте капот. Осмотрите жгут проводов, идущий к форсункам, на предмет повреждений, перетирания изоляции, следов плавления. Особое внимание уделите местам, где жгут проходит вблизи острых кромок кузова, выпускного коллектора и других источников тепла. Проверьте разъемы форсунок — они должны быть чистыми, сухими, без окислов и подгоревших контактов . Очистите разъемы изопропиловым спиртом .

• Шаг 4: Проверка напряжения аккумулятора и массы. Измерьте напряжение на клеммах АКБ при выключенном и работающем двигателе. Норма — 12.4-12.7 В (выкл.) / 13.5-14.5 В (зав.). Низкое напряжение (менее 11.5 В) может вызывать «плавающие» ошибки. Проверьте болты крепления массовых проводов к кузову и двигателю — они должны быть чистыми и затянутыми .

3.2. Диагностика для Honda Accord / Civic (форсунка №3, код P1043)

Официальная процедура Honda для кода P1043 (Injector Cylinder #3 Short Circuit) включает следующие шаги :

• Шаг 1: Подготовка. Включите зажигание (II). С помощью диагностической системы HDS сотрите коды неисправностей. В меню INSPECTION выберите INJECTOR TEST. Проверьте, выводятся ли коды DTC (включая временные). Если ошибка не выводится — проблема «плавающая» (intermittent), проверьте качество контактов в разъемах ECM и форсунки .

• Шаг 2: Выключите зажигание (0) и подождите 30 секунд.

• Шаг 3: Отсоедините 2-контактный разъем от форсунки №3.

• Шаг 4: Измерьте сопротивление на стороне форсунки между клеммами №1 и №2 2P-разъема. Норма: Более 0.2 Ом при комнатной температуре. Неисправность: 0.2 Ом или менее — короткое замыкание внутри форсунки. Переходите к проверке проводки .

• Шаг 5: Отсоедините разъем ECM №1 (96P).

• Шаг 6: Проверьте целостность (наличие короткого замыкания между проводами форсунки №3). Согласно таблице Honda, для цилиндра №3:
  - INJ3+ (плюс форсунки №3) — провод RED/BLK (красный/черный), ECM клемма №1 (разъем №1) .
  - INJ3- (минус форсунки №3) — провод BLU (синий), ECM клемма №73 (разъем №1) .
  Проверьте, нет ли замыкания между этими двумя проводами. Сопротивление должно быть бесконечно .

• Шаг 7: Проверьте замыкание каждого из проводов форсунки №3 на массу кузова. Норма: бесконечность .

• Шаг 8: Если обнаружено короткое замыкание — отремонтируйте проводку. Если проводка исправна — замените форсунку №3 .

3.3. Диагностика для Audi / Volkswagen / Skoda (форсунка №3, код P1043)

Этот раздел актуален для владельцев Audi, VW и Skoda с ошибкой P1043. Для точной проверки необходимо выяснить, какие форсунки входят в группу «С» и проверить цепь форсунки №3.

• Шаг 1: Сбросьте ошибки и проведите тест-драйв. Иногда ошибка носит «плавающий» характер (intermittent). Если ошибка возвращается, переходите к электрической проверке .

• Шаг 2: Визуальный осмотр жгута проводов форсунки №3. Внимательно осмотрите жгут, идущий к третьей форсунке, в местах перегибов и контакта с двигателем .

• Шаг 3: Проверьте сопротивление форсунки №3. Отключите разъем форсунки №3. Переведите мультиметр в режим измерения сопротивления (Омметр, диапазон 200 Ом). Измерьте сопротивление между двумя контактами форсунки (на самой форсунке). Норма: Для бензиновых форсунок — 10-16 Ом. Для дизельных форсунок значения могут быть ниже (2-10 Ом) — уточняйте по документации. Если сопротивление близко к 0 — короткое замыкание внутри катушки форсунки. Если бесконечно — обрыв катушки. В обоих случаях форсунка подлежит замене .

• Шаг 4: Проверка короткого замыкания на массу. Один щуп мультиметра подключите к массе двигателя, второй — поочередно к КАЖДОМУ из двух контактов разъема форсунки (со стороны самой форсунки). Норма: Мультиметр должен показывать бесконечность. Если мультиметр показывает какое-либо сопротивление — изоляция внутри форсунки пробита на корпус. Форсунка подлежит замене .

• Шаг 5: Прозвонка цепи управления от ECM (для опытных). Отключите разъем ECM (предварительно обесточив автомобиль, сняв минусовую клемму АКБ). Проверьте целостность провода от управляющего контакта разъема форсунки №3 до соответствующего пина на разъеме ECM. Сопротивление должно быть менее 1 Ом. Проверьте этот провод на короткое замыкание на массу и на +12В. Если проводка и форсунка исправны, а ошибка возвращается — возможна неисправность ECM .

3.4. Диагностика для Mazda CX-5 / CX-8 (2.2 SKYACTIV-D, P1043:00)

Официальная процедура Mazda для кода P1043:00 (Cylinder No.3: Function malfunction) включает следующие шаги :

• Шаг 1: Запишите данные стоп-кадра (Freeze Frame). Это поможет воспроизвести условия возникновения ошибки при проверке .

• Шаг 2: Проверьте сопутствующие DTC. Если есть другие коды (например, по датчику давления топлива, датчику температуры топлива, другим форсункам, LIN-шине, ECT, PCM) — сначала устраните их .

• Шаг 3: Проверьте состояние разъема форсунки №3. Отключите разъем форсунки №3. Осмотрите контакты на наличие повреждений, деформации, коррозии или отсоединения. При необходимости отремонтируйте или замените разъем .

• Шаг 4: Проверьте состояние разъема PCM. Отключите разъем PCM. Осмотрите контакты на наличие повреждений, деформации, коррозии или отсоединения. При необходимости отремонтируйте или замените разъем .

• Шаг 5: Проверьте саму форсунку №3. Следуйте процедуре проверки форсунки из руководства Mazda. Если форсунка неисправна — замените её .

• Шаг 6: Подтвердите завершение ремонта. Подключите все разъемы. Очистите память DTC. Запустите двигатель и прогрейте его. Выключите все электрические нагрузки. Выполните тест-драйв по установленному циклу (включает разгон до 15, 30, 50, 70, 100, 120 км/ч с определенной последовательностью) 4 раза подряд на ровной дороге . После тест-драйва проверьте наличие DTC. Если ошибка P1043:00 записана снова — замените PCM .

3.5. Универсальная проверка мультиметром для любых форсунок

Эта методика подходит для диагностики обычных электромагнитных форсунок на бензиновых двигателях :

• Проверка питания на разъеме форсунки (тест «до форсунки»):
  - Отключите разъем подозреваемой форсунки.
  - Включите зажигание (двигатель НЕ запускать).
  - Измерьте напряжение между контактом питания в разъеме и массой двигателя.
  - Норма: Около 12В (батарейное напряжение).
  - Если напряжения нет — проблема в предохранителе, реле или обрыве питающего провода до разъема .

• Проверка сопротивления форсунки (тест «самой форсунки»):
  - Переведите мультиметр в режим измерения сопротивления (Омметр, диапазон 200 Ом).
  - Измерьте сопротивление между двумя контактами форсунки (на самой форсунке, при отключенном разъеме).
  - Норма: Для бензиновых форсунок — 10-16 Ом. Если сопротивление близко к 0 — короткое замыкание внутри катушки форсунки. Если бесконечно — обрыв катушки. В обоих случаях форсунка подлежит замене .

• Проверка короткого замыкания на массу (Short to Ground):
  - Один щуп мультиметра подключите к массе двигателя, второй — поочередно к КАЖДОМУ из двух контактов разъема форсунки (со стороны самой форсунки).
  - Норма: Мультиметр должен показывать бесконечность.
  - Если мультиметр показывает какое-либо сопротивление — изоляция внутри форсунки пробита на корпус. Форсунка подлежит замене .

3.6. Сброс ошибки и проверка после ремонта

После устранения механической неисправности (замена форсунки, ремонт проводки) необходимо сбросить код ошибки из памяти ECM и проверить работу двигателя.

• Сброс через сканер: Подключите диагностический сканер, выберите блок управления двигателем и выполните команду «Clear DTC» / «Erase fault codes». На Honda после ремонта и сброса необходимо провести тест форсунок (INJECTOR TEST) для подтверждения устранения неисправности . На Mazda после ремонта и сброса необходимо выполнить тест-драйв по установленному циклу .

• Сброс отключением аккумулятора (только в крайнем случае, не рекомендуется): Отключите минусовую клемму аккумулятора на 15-20 минут. Внимание: Этот метод сбрасывает адаптации холостого хода, настройки комфорта, радиокод и другие параметры. На многих автомобилях после такого сброса может потребоваться процедура обучения холостого хода (Idle Relearn) и ввод кода аудиосистемы . Используйте этот метод только если у вас нет доступа к сканеру.

• Тест-драйв: После сброса ошибок выполните тест-драйв в различных режимах (город, трасса, резкие ускорения). Убедитесь, что двигатель работает ровно, нет пропусков воспламенения, ошибка не возвращается .

Рекомендации от авторизованных сервисов:

• Совет 1 (Honda — начните с чистки контактов). Владельцы Honda Accord подтверждают, что иногда ошибка P1043 устраняется простой очисткой разъема форсунки №3 изопропиловым спиртом . Это бесплатно и занимает 5 минут. Попробуйте это сделать перед тем, как заказывать новую форсунку или ЭБУ.

• Совет 2 (VAG — проверяйте жгут форсунок). На Audi, VW и Skoda проблема часто бывает в жгуте проводов, а не в форсунке или блоке управления. Осмотрите жгут в местах перегибов и контакта с двигателем. Замена жгута стоит значительно дешевле блока управления .

• Совет 3 (Mazda — строго соблюдайте процедуру тест-драйва). Для Mazda CX-5 с двигателем SKYACTIV-D после ремонта необходимо точно выполнить тест-драйв по установленному циклу . Невыполнение цикла может привести к тому, что ошибка останется в памяти ECM, даже если неисправность устранена. Записывайте данные стоп-кадра (Freeze Frame) перед началом работы — они помогут воспроизвести условия возникновения ошибки .

• Совет 4 (всегда проверяйте сопутствующие ошибки). На Honda ошибки P2146 и P2149 указывают на проблемы в группах цилиндров (1+4) и (2+3) соответственно . Если у вас есть эти коды вместе с P1043 — проблема может быть не в конкретной форсунке №3, а в общем для всей группы элементе (общий провод питания, массовый контакт или выходной драйвер в ECU). Аналогично на VAG — одновременное появление P1040 (группа А) и P1042/P1043 часто указывает на общую проблему с питанием или блоком управления .

• Совет 5 (используйте профессиональное оборудование). Универсальные OBD2 сканеры часто показывают только код без точной расшифровки или с неправильной трактовкой. Используйте VCDS для VAG, HDS для Honda, M-MDS для Mazda, Tech2 для GM или обратитесь к грамотному диагносту . Без точной диагностики вы рискуете заменить исправную форсунку, в то время как проблема окажется в перетертом проводе или окисленном разъеме.

• Совет 6 (Chevrolet/GMC — проверьте насос DEF). Если у вас дизельный грузовик с кодом P1043 (система SCR), не ищите проблему в форсунках двигателя. Следуйте процедуре проверки цепи насоса реагента DEF . Начните с проверки предохранителей и разъема на баке DEF. Часто проблема решается заменой насоса DEF или ремонтом проводки .
