AUDI — где разъем диагностики?

Вводная часть

Диагностический разъем Audi может располагаться в разных местах в зависимости от модели, года выпуска и рынка поставки (EU, US, PRC). В данной статье приведено подробное описание расположения разъема для большинства популярных моделей — от старых версий с режимом мигания кода (Blinkcode) до современных автомобилей с полноценным OBD2. Также затронута тема стандарта OBD (CARB) и дана дополнительная информация по системе PSG 5.

Важно: для автомобилей Audi, выпущенных до 1996 года, диагностический разъем может не соответствовать стандарту OBD2. В таких случаях часто используется Blinkcode (мигающий код) или специальные адаптеры.

Содержание (оглавление)

• AUDI 100 88-91 (Blinkcode)

• AUDI 100 91-97

• AUDI 200 88-91 (Blinkcode)

• AUDI 200 91-97

• AUDI 80 88-91 (Blinkcode)

• AUDI 80 91-97

• AUDI 90 91-97

• AUDI A2

• AUDI A3 ab 05.2003 (с мая 2003)

• AUDI A3 bis 04.2003 (до апреля 2003)

• AUDI A4 ab 2002 (с 2002)

• AUDI A4 bis 2001 (до 2001)

• AUDI A4 bis 2001 (US) — для рынка США

• AUDI A6 98-2001

• AUDI A6 ab 2002 (с 2002)

• AUDI A6 ab 99 (PRC) — для рынка Китай

• AUDI A6 bis 97 (до 1997)

• AUDI A8 ab 2000 (с 2000)

• AUDI A8 bis 2000 (до 2000)

• AUDI TT

• AUDI V8

• Zusatzinformation OBD (CARB) — дополнительная информация по OBD (CARB)

• Zusatzinformation PSG 5 — дополнительная информация по PSG 5

Примечание

Ниже в основной части статьи для каждого пункта из оглавления будет указано точное расположение диагностического разъема, тип разъема (3-контактный, 16-контактный OBD2, Blinkcode) и особенности подключения.

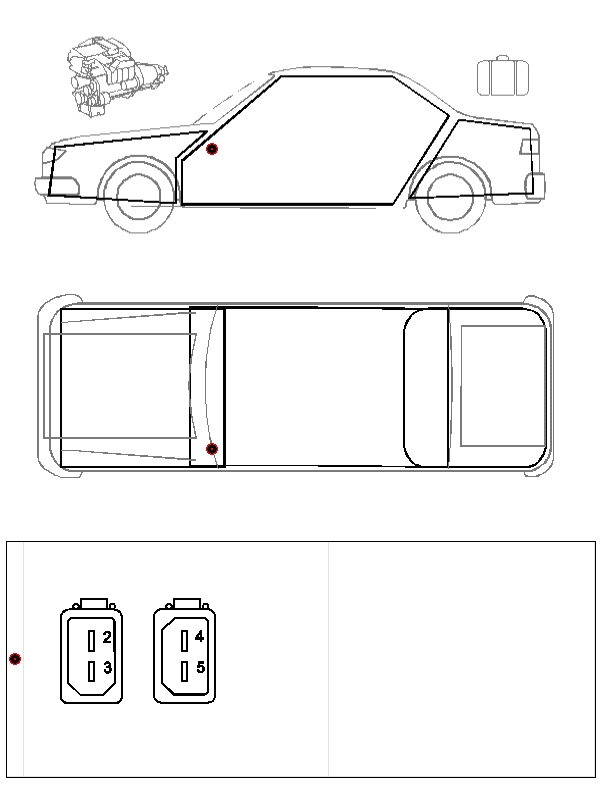

AUDI 100 88-91 (Blinkcode)

Распиновка

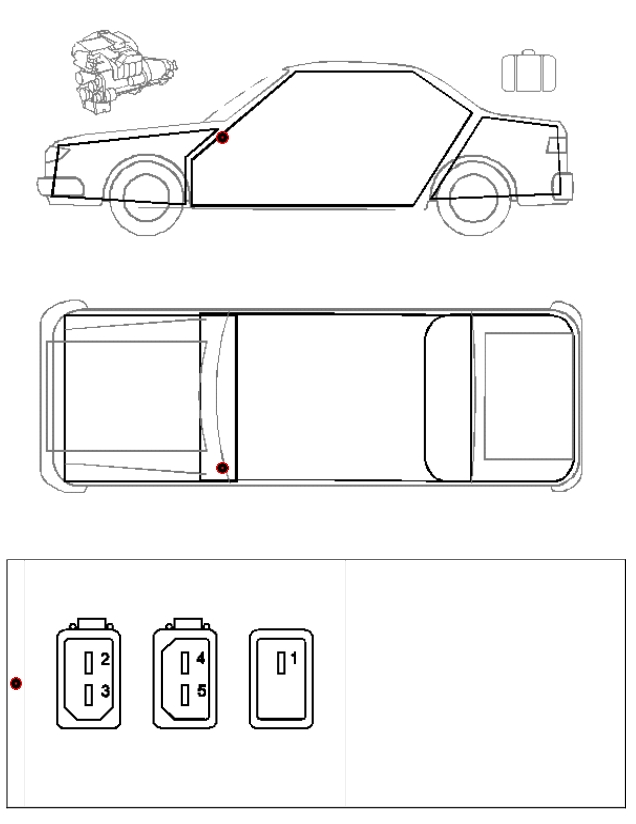

AUDI 100 91-97

Распиновка

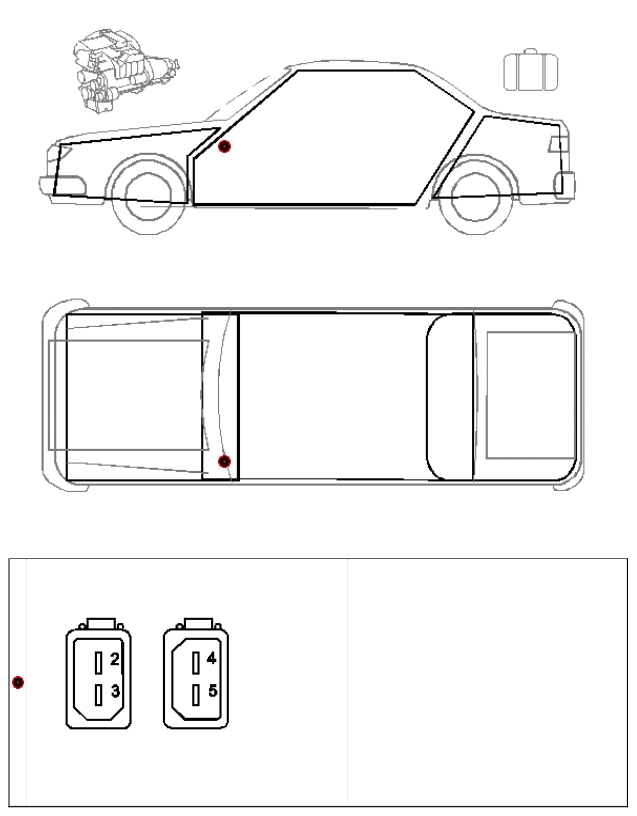

AUDI 200 88-91 (Blinkcode)

Распиновка разъема диагностики

AUDI 200 91-97

Распиновка разъема диагностики

AUDI 80 88-91 (Blinkcode)

Распиновка разъемов диагностики

AUDI 80 91-97

РАспиновка разъема диагностики

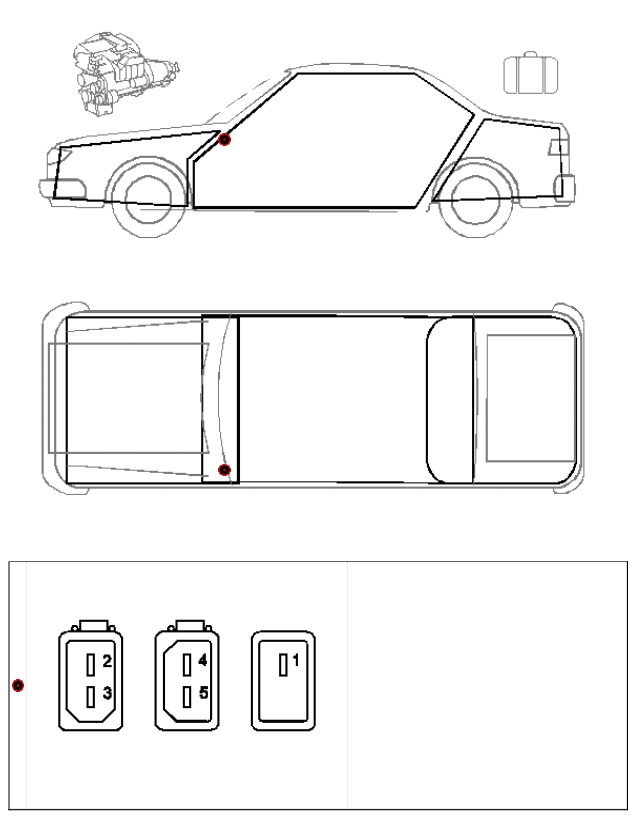

AUDI 90 91-97

Распиновка
