Как проверить аккумулятор автомобиля
Добавлено: Пт апр 10, 2026 6:41 am
morskoj
ВИЗУАЛЬНЫЙ ОСМОТР АККУМУЛЯТОРНОЙ БАТАРЕИ (1)
1. АЛГОРИТМ ПРОВЕРКИ
- Проверьте наличие явных повреждений, таких как трещины или разрушение корпуса или крышки, которые могут привести к потере электролита.
- Определите причину повреждения и устраните её по мере необходимости.
- Очистите любые следы коррозии раствором пищевой соды и воды.
- ОК → Не ОК → Замените аккумулятор
- Проверьте уровень электролита
- Разница в высоте уровня между банками составляет более 10 мм → Замените аккумулятор
- ОК → Недостаток электролита → Замените аккумулятор
- Проверка напряжения → Ниже 11.0 В → Замените аккумулятор
- Выше 12.5 В → Проверка системы запуска
- Проверка нагрузкой (с помощью тестера АКБ) → Ниже 11.0 В → Замените аккумулятор
- ОК → Аккумулятор исправен

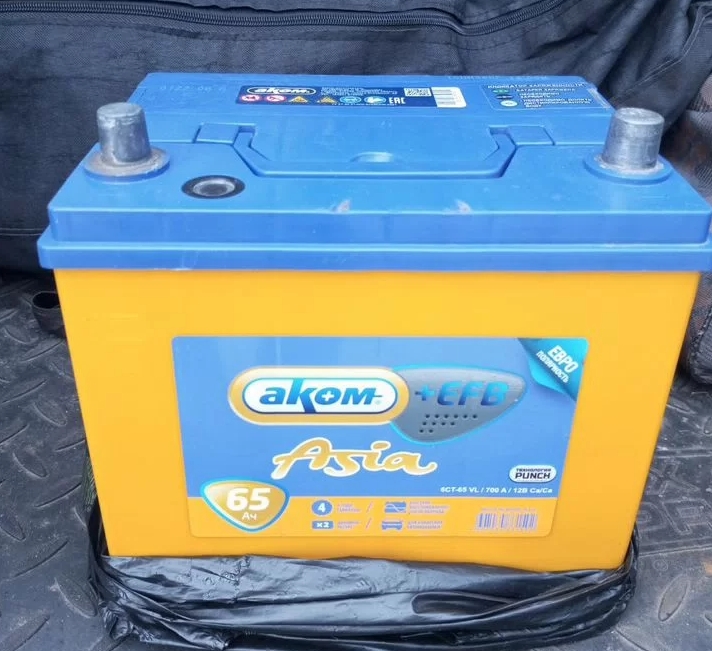

- Как проверить аккумулятор автомобиля
- accumuliator_1 4.jpg (294.48 КБ) 1434 просмотра
2. ДИАГНОСТИЧЕСКАЯ ТАБЛИЦА (CHECKING SHEET)
| № | Операция | Неисправность | Причина | Способ устранения | Ответственность |
|---|
| | | | | | Пользователь | Производитель |
| 1 | Визуальный осмотр | * Повреждение клемм АКБ
* Разрушение крышки
* Утечка электролита (разрушение крышки)
* Утечка через крышку (негерметичность уплотнения) | * Неосторожное обращение
* Чрезмерная затяжка проводов АКБ
* Неосторожное обращение
* Негерметичное уплотнение крышки | Замена
Замена
Замена
Замена | ○
○
○
○ |
○ |
| 2 | Проверка уровня электролита | * Разница уровня электролита между банками более 10 мм
* Недостаток электролита | * Электрическое короткое замыкание в банке
* Испарение из-за повышенной температуры
* Потеря электролита из-за перезаряда | Замена
Замена
Замена | ○
○
○ |
○
○ |
| 3 | Проверка напряжения | 1. Напряжение АКБ ] 13.2 В
2. 12.5 В [ Напряжение АКБ [ 12.9 В
3. 12.0 В [ Напряжение АКБ [ 12.4 В (простой разряд)
4. 11.0 В [ Напряжение АКБ [ 12.0 В (глубокий разряд)
5. Напряжение АКБ: 11.0 В или менее | 1. Перезаряд
2. Норма
3. Недостаточный заряд / Внутренний отказ
4. Неисправность заряда / Длительный разряд АКБ
5. Нарушение заряда / Длительный разряд АКБ / Обрыв внутренней цепи | Замена
* Проверка электросистемы
* Проверка нагрузкой (см. ниже)
Замена
Замена | ○
○
○
○
○ |
○
○ |
Примечания к таблице:
- Замените аккумулятор — указывает на необходимость замены АКБ.
- Кружками (○) отмечена ответственность: пользователь или производитель.
Re: Как проверить аккумулятор автомобиля
Добавлено: Пт апр 10, 2026 6:45 am
morskoj
3. ПРОВЕРКА НАГРУЗКОЙ (LOAD TEST)

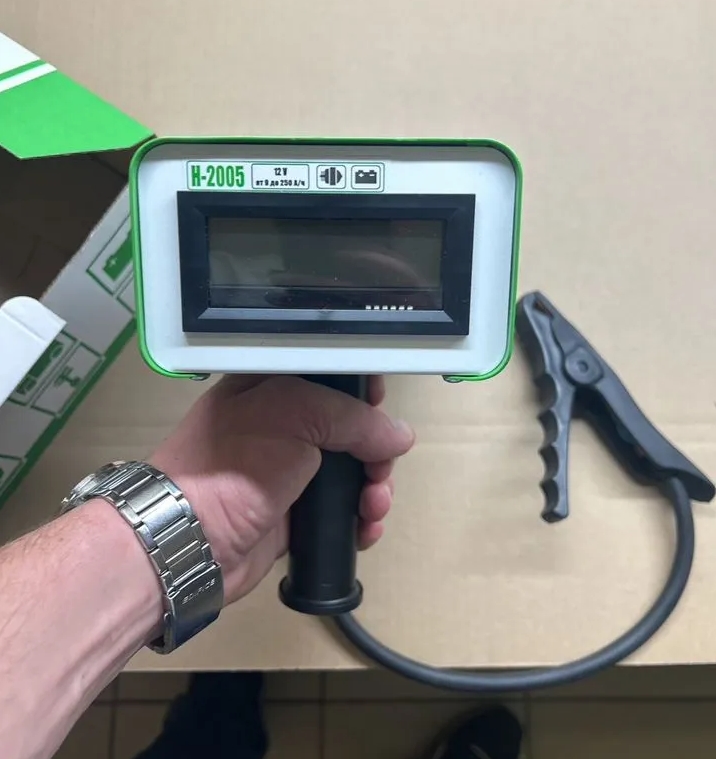

- ПРОВЕРКА АККУМУЛЯТОРА НАГРУЗОЧНОЙ ВИЛКОЙ
- accumuliator_1 5.jpg (223.43 КБ) 1429 просмотров
Условия проведения теста
- При разряде аккумулятора в течение 15 секунд током, равным половине тока холодного пуска (Cold Cranking Power, CCP), напряжение на аккумуляторе должно соответствовать значениям из таблицы ниже.
Таблица нормированного напряжения
| Температура окружающей среды | Напряжение |
|---|
| выше 20°C | 9.6V |
| ~ 18°C | 9.5V |
| ~ 10°C | 9.4V |
| ~ 4°C | 9.3V |
| ~ -1°C | 9.1V |
| ~ -7°C | 8.9V |
| ~ -12°C | 8.7V |
Действия при отклонении от нормы
- Если напряжение не соответствует спецификации: повторите проверку нагрузкой снова, затем полностью зарядите аккумулятор.
Критерии пригодности аккумулятора после зарядки
- Оставьте заряженный аккумулятор в покое на 2 часа.
- Если после этого его выходное напряжение составляет более 12.5В, а напряжение после повторной проверки нагрузкой превышает стандартное значение из таблицы, — аккумулятор можно использовать.
Если нужно оформить так же другие разделы (например, 1 и 2) — присылайте их, я сделаю по этому же шаблону.
Re: Как проверить аккумулятор автомобиля
Добавлено: Пт апр 10, 2026 6:50 am
morskoj
ВИЗУАЛЬНЫЙ ОСМОТР АККУМУЛЯТОРНОЙ БАТАРЕИ (2)
Пошаговая процедура снятия и осмотра АКБ
- Шаг 1. Убедитесь, что замок зажигания и все потребители электроэнергии находятся в положении OFF (выключено).
- Шаг 2. Отсоедините кабели от аккумулятора, начиная с отрицательной клеммы («минус»).
- Шаг 3. Извлеките аккумулятор из автомобиля.

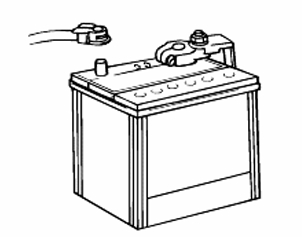

- ВИЗУАЛЬНЫЙ ОСМОТР АККУМУЛЯТОРНОЙ БАТАРЕИ
- accumuliator_1 6.jpg (25.19 КБ) 1428 просмотров
Меры предосторожности (Внимание!)
- В случае, если корпус аккумулятора треснут или из него вытекает электролит, соблюдайте осторожность, чтобы защитить кожу от воздействия электролита.
- При извлечении такого аккумулятора следует надевать прочные резиновые перчатки (не бытовые).
- Шаг 4. Осмотрите посадочное место аккумулятора (платформу) на предмет повреждений, вызванных утечкой электролита. Если обнаружены следы кислотной коррозии, необходимо очистить этот участок раствором чистой тёплой воды и пищевой соды. Обработайте место жёсткой щёткой, затем протрите ветошью, смоченной в растворе соды и воды.
- Шаг 5. Очистите верхнюю часть аккумулятора тем же раствором, что описан в шаге 4.
- Шаг 6. Осмотрите корпус и крышку аккумулятора на наличие трещин. Если трещины присутствуют, аккумулятор необходимо заменить.
- Шаг 7. Очистите клеммы аккумулятора (свинцовые выводы) с помощью подходящего инструмента для очистки клемм АКБ.
- Шаг 8. Очистите внутреннюю поверхность клеммных зажимов с помощью подходящего приспособления для чистки клемм. Замените повреждённые или изношенные кабели, а также сломанные клеммные зажимы.
- Шаг 9. Установите аккумулятор в автомобиль.
- Шаг 10. Присоедините клеммные зажимы к выводам аккумулятора. Убедитесь, что верхние края зажимов находятся заподлицо с верхней частью выводов.
- Шаг 11. Надёжно затяните гайки клемм.
- Шаг 12. После затяжки нанесите лёгкую минеральную смазку на все соединения.
Дополнительные меры предосторожности при зарядке АКБ
- При зарядке аккумуляторов под крышкой каждой банки образуется взрывоопасный газ.
- Не курите рядом с заряжаемыми или недавно заряженными аккумуляторами.
- Не размыкайте находящиеся под напряжением цепи на клеммах заряжаемого аккумулятора — при размыкании цепи возникает искра.
- Держите открытое пламя вдали от аккумулятора.
