P0576 - ошибка - Низкое напряжение в электрической цепи входного сигнала системы круиз-контроля
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Код P0576: Диагностика низкого напряжения во входной цепи круиз-контроля
Код неисправности DTC P0576 является специфическим случаем общей ошибки P0575. Если P0575 указывает на общую проблему во входной цепи, то P0576 "Cruise Control Input Circuit Low" точно определяет характер этой проблемы — блок управления (ECU) фиксирует постоянно низкий уровень сигнала на входной линии управления круиз-контролем. По сути, система интерпретирует это как постоянную активность одной из команд, что блокирует нормальную работу всего функционала.

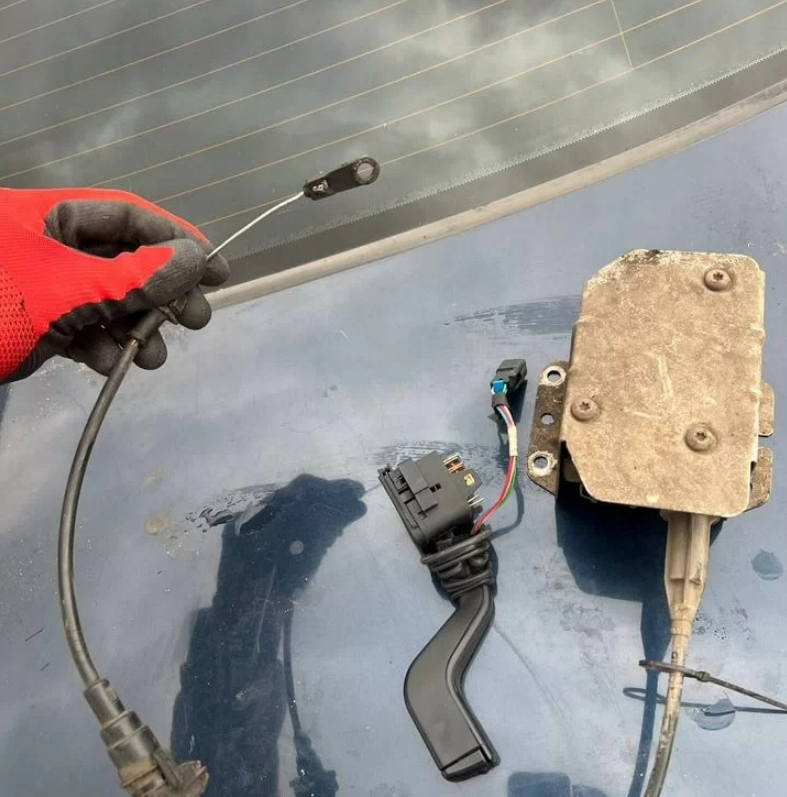

- Круиз контроль для Opel Omega B и Opel Vectra B
- Screenshot_2.jpg (345.5 КБ) 713 просмотров
Логика формирования ошибки P0576
Современные системы круиз-контроля используют аналоговый (резистивный) или цифровой принцип передачи команд. В аналоговых системах каждая команда (Set, Resume, On/Off) соответствует определенному напряжению на сигнальной линии. В цифровых системах низкий уровень может означать постоянную активность линии данных. Код P0576 устанавливается, когда ECU детектирует, что напряжение на входной линии управления стабильно находится near zero volts, что не соответствует ни одному из штатных состояний системы и трактуется как короткое замыкание на массу.
Сопутствующие симптомы
Симптоматика при этой ошибке делает систему круиз-контроля полностью неработоспособной, так как ECU не может распознать команды пользователя.
- Полный отказ активации системы круиз-контроля. Индикатор на приборной панели не загорается при нажатии кнопки ON.
- Отсутствие реакции на любые команды с подрулевого переключателя.
- Система может самостоятельно активироваться и немедленно отключаться при попытке управления.
- Загорание контрольной лампы Check Engine.
- В некоторых случаях — одновременные ошибки в связанных системах (например, в управлении подрулевыми переключателями).
Практический разбор причин P0576
Ошибка DTC P0576 имеет четкую электрическую природу — постоянное короткое замыкание сигнальной линии на массу. Диагностика должна быть направлена на поиск этого замыкания.
1. Короткое замыкание сигнального провода на массу
Наиболее вероятная и распространенная причина.
- Перетирание изоляции сигнального провода о металлические элементы каркаса рулевой колонки. Это классическая проблема, вызванная постоянным вращением руля.
- Повреждение изоляции в жгуте проводов из-за теплового воздействия, вибрации или контакта с химически агрессивными жидкостями.
- Попадание влаги в разъемы системы управления с последующей коррозией и образованием мостиков проводимости на массу.
2. Внутреннее короткое замыкание в подрулевом переключателе
Неисправность самого блока управления круиз-контролем.
- Пробой полупроводниковых компонентов на печатной плате переключателя, leading to a direct path to ground.
- Загрязнение внутренней платы токопроводящими веществами (например, после попадания сладких напитков).
- Механическое повреждение переключателя с замыканием токопроводящих дорожек на корпус.
3. Дефект подрулевого шлейфа (clock spring)
Шлейф является уязвимым местом для подобных неисправностей.
- Замыкание сигнальной дорожки на оплетку шлейфа из-за разрушения внутренней изоляции.
- Повреждение шлейфа при неправильной установке или превышении угла скручивания.
- Пробой изоляции между соседними дорожками с последующим каскадным замыканием.
4. Проблемы в блоке управления ECU
Наименее вероятная, но возможная причина.
- Внутреннее короткое замыкание во входной цепи ECU.
- Повреждение входного формирователя сигнала в блоке управления.
Примеры из практики
На автомобилях, где управление круиз-контролем вынесено на отдельный рычаг, проводка часто перетирается в месте входа жгута в основание рычага. Владельцы отмечают, что ошибка появляется после характерного хруста или щелчка при повороте руля — это верный признак повреждения изоляции.
В автомобилях с интегрированным подрулевым переключателем (большинство современных моделей) короткое замыкание часто происходит в самом переключателе. Особенно это характерно для автомобилей, в салон которых попадала вода через негерметичные уплотнители лобового стекла или люка.
Алгоритм диагностики для специалиста
- 1. Отсоединение подрулевого переключателя.
- Это первый и наиболее информативный шаг. Отсоединить разъем переключателя круиз-контроля.
- Если после отсоединения ошибка P0576 исчезает (при последующем сканировании) — неисправность в переключателе или шлейфе.
- Если ошибка сохраняется — короткое замыкание в проводке между шлейфом и ECU.
- 2. Проверка сопротивления сигнальной линии.
- При отсоединенных разъемах (переключателя и ECU) измерить сопротивление между сигнальным проводом и массой автомобиля.
- Сопротивление, близкое к нулю, подтверждает короткое замыкание.
- 3. Визуальный осмотр проводки.
- Тщательно осмотреть весь путь жгута проводов от рулевой колонки до блока управления.
- Особое внимание уделить местам перегибов, точкам контакта с металлическими деталями, зонам входа в гофрозащитные трубки.
- 4. Диагностика подрулевого шлейфа.
- Отсоединить шлейф с обеих сторон.
- Прозвонить сигнальную дорожку на сопротивление относительно корпуса шлейфа.
- Нулевое сопротивление указывает на внутреннее замыкание в шлейфе.
- 5. Поэтапное исключение участков цепи.
- Методично отсоединять разъемы на пути сигнала от переключателя к ECU, наблюдая за изменением сопротивления на мультиметре.
- Когда сопротивление приходит в норму после отсоединения очередного разъема — проблемный участок найден.
- 6. Проверка переключателя.
- При отсоединенном разъеме измерить сопротивление между сигнальным контактом и корпусом переключателя.
- Нулевое сопротивление подтверждает неисправность переключателя.
- 7. Локализация места КЗ.
- При обнаружении короткого замыкания в проводке — методом механического воздействия (перегибание жгута) и наблюдения за изменением сопротивления точно определить место повреждения изоляции.
Для сложных случаев, когда короткое замыкание носит прерывистый характер, может потребоваться использование мегомметра (для проверки на пробой изоляции) или осциллографа для анализа поведения линии в динамике.
