P0498: Диагностика и устранение ошибки низкого напряжения в цепи управления клапаном вентиляции EVAP
Данный материал предназначен для технических специалистов и посвящен углубленному разбору кода неисправности P0498. В отличие от проблем с расходом при продувке, эта ошибка указывает на исключительно электрическую проблему в цепи управления одним из ключевых клапанов системы улавливания паров топлива.

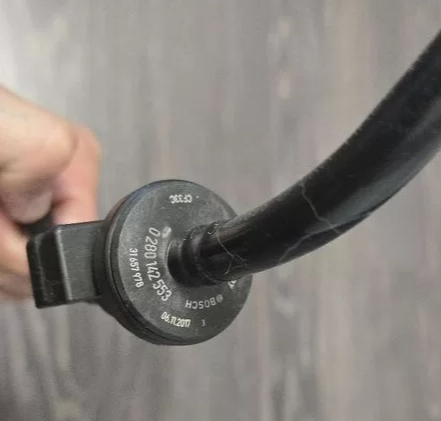

- Evap клапан volvo v40 0280142553
- Screenshot_6.jpg (76.7 КБ) 849 просмотров
Физическая суть ошибки P0498
Код P0498 – "Низкое напряжение в цепи управления вентиляционным клапаном системы EVAP" – фиксируется блоком управления двигателем (ECU), когда он обнаруживает падение напряжения в цепи управления клапаном вентиляции адсорбера (также известен как Vent Valve, Canister Vent Valve или CVS). Блок управления подает напряжение на клапан, но получает сигнал о том, что фактическое напряжение на исполнительном устройстве ниже ожидаемого порога, обычно около 5 В. Это прямое указание на проблему в цепи: обрыв, повышенное сопротивление или короткое замыкание.
Ключевые симптомы и условия появления
Симптомы ошибки P0498 могут быть как явными, так и косвенными:
- Стабильно горящая лампа Check Engine.
- Неустойчивая работа двигателя на холостом ходу, особенно после заправки.
- Повышенное давление или разрежение в топливном баке (слышимое шипение при откручивании крышки).
- Сопутствующие ошибки, связанные с системой EVAP, например, указывающие на невозможность проведения теста.
- На автомобилях, где часто встречается P0498 Honda (например, CR-V, Accord), водитель может жаловаться на затрудненный запуск "на горячую".
Причины и пошаговый алгоритм диагностики
Диагностика должна быть сфокусирована на электрической цепи управления вентиляционным клапаном, а не на механической его части.
1. Визуальный осмотр и поиск очевидных дефектов
Начните с наименее трудоемких действий.
- Поиск обрыва и повреждений: Тщательно осмотрите жгут проводки, идущий к клапану вентиляции адсорбера. Этот клапан, как бы, чаще всего расположен под автомобилем, в районе топливного бака или адсорбера, и подвержен воздействию грязи, реагентов и механических повреждений. Ищите перетертые провода, окисленные контакты в разъемах, признаки коррозии.
- Проверка разъемов: Отсоедините разъемы как со стороны ECU, так и на самом клапане. Убедитесь в отсутствии подгоревших или окисленных контактов, а также в том, что фиксаторы разъема не повреждены.
2. Электрические измерения: проверка целостности и сопротивления
Это основной этап диагностики p0498.
- Проверка сопротивления обмотки клапана: Отключите разъем клапана вентиляции. Измерьте сопротивление между его контактами. Сравните полученное значение с допусками производителя (обычно это десятки Ом). Бесконечное сопротивление укажет на обрыв обмотки, близкое к нулю – на межвитковое замыкание.
- Проверка цепи на "массу": Одним щупом мультиметра подключитесь к "+" аккумулятора, другим – к управляющему контакту в разъеме клапана (при отключенном разъеме). Если контрольная лампа загорается или мультиметр показывает напряжение, значит в цепи управления присутствует короткое замыкание на "массу".
- Проверка цепи на обрыв и сопротивление: Прозвоните цепь управления от разъема клапана вентиляции до соответствующего пина в разъеме ECU. Сопротивление должно быть близко к нулю. Высокое сопротивление укажет на окисление или плохой контакт в цепи.
3. Проверка питания и управляющего сигнала
Для этого этапа потребуется осциллограф или диагностический сканер, способный активировать клапаны.
- Проверка напряжения питания: При включенном зажигании измерьте напряжение на разъеме клапана. На одном из контактов должно присутствовать напряжение бортовой сети (около 12 В). Его отсутствие указывает на обрыв в цепи питания.
- Проверка управляющего сигнала: Подключите осциллограф к управляющему проводу. Активируйте клапан через сканер. Осциллограф должен зафиксировать ШИМ-сигнал. Его отсутствие подтвердит проблему со стороны ECU или ведущей к нему цепи.
Рекомендации по ремонту и отзывы из практики
На основе практического опыта, особенно с такими моделями, как p0498 honda, можно сформулировать четкие рекомендации.
- 1. Не спешите менять клапан. Сначала полностью убедитесь в исправности проводки. Часто, особенно на автомобилях с пробегом, проблема кроется в обрыве или коррозии проводов, а не в самом клапане.
- 2. Ремонт проводки, а не замена жгута. При обнаружении обрыва или короткого замыкания не обязательно менять весь жгут проводки. Надежнее всего заделать поврежденный участок, используя провод аналогичного сечения и термоусадку, с качественной изоляцией.
- 3. Проверка заземления. Не забывайте проверить цепь "массы" для ECU и, если она отдельная, для самого клапана. Плохой контакт "массы" может быть причиной множества ложных электрических ошибок.
- 4. Диагностика сканером как первый шаг. Перед тем как лезть под автомобиль, считайте данные стоп-кадра и посмотрите live-данные по системе EVAP. Это может сузить круг поиска.
Заключение
Ошибка P0498 является четким указанием на электрическую неисправность в цепи управления клапаном вентиляции адсорбера. Ее появление нарушает весь цикл работы системы EVAP, так как блок управления теряет возможность контролировать сообщение адсорбера с атмосферой. Последовательная диагностика с помощью мультиметра, включающая проверку сопротивления клапана, целостности цепи и отсутствия коротких замыканий, в подавляющем большинстве случаев позволяет точно локализовать проблему – будь то сам исполнительный механизм, проводка или разъемы.
