Схемы и расположения блоков предохранителей Toyota 86 / GT86 (2012-2016)

В этой статье вы найдете информацию о предохранителях Toyota 86 / Toyota GT86 (модели 2012, 2013, 2014, 2015 и 2016 годов), включая схемы блоков предохранителей, перечень предохранителей, их назначение и расположение блоков предохранителей в автомобиле.

Toyota 86 / GT86 (2012-2016)

Где блок предохранителей Toyota 86 / GT86 (2012-2016)


Проверка и замена предохранителей в Toyota 86 / GT86

Если какое-либо из электрооборудований не работает, возможно, перегорел предохранитель. В этом случае проверьте и при необходимости замените предохранители. Замените его на предохранитель с соответствующим номиналом силы тока. Номинальная сила тока указана на крышке блока предохранителей.

Внимание!
Никогда не используйте предохранитель с силой тока, превышающей указанную номинальную, и не используйте какие-либо другие предметы вместо предохранителя.
Всегда используйте оригинальный предохранитель Scion или его аналог.
Не модифицируйте предохранитель или блок предохранителей.

[morskoj]

Блок предохранителей в салоне автомобиля

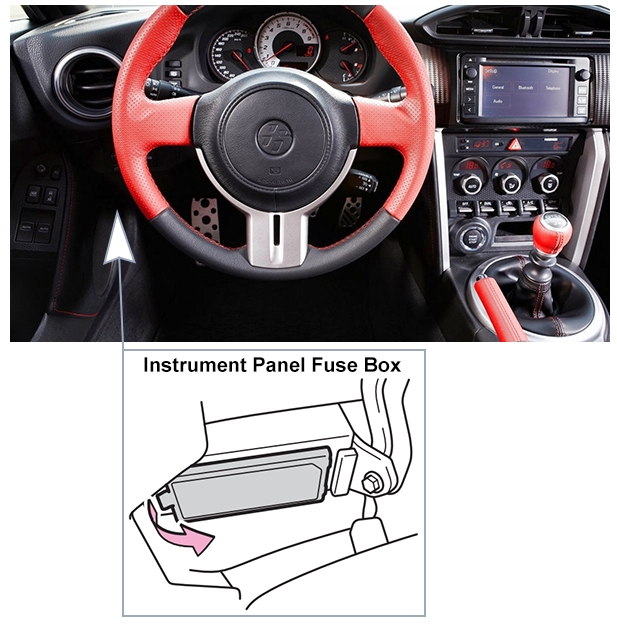

Где блок предохранителей Toyota 86 / GT86 (2012-2016) левый руль

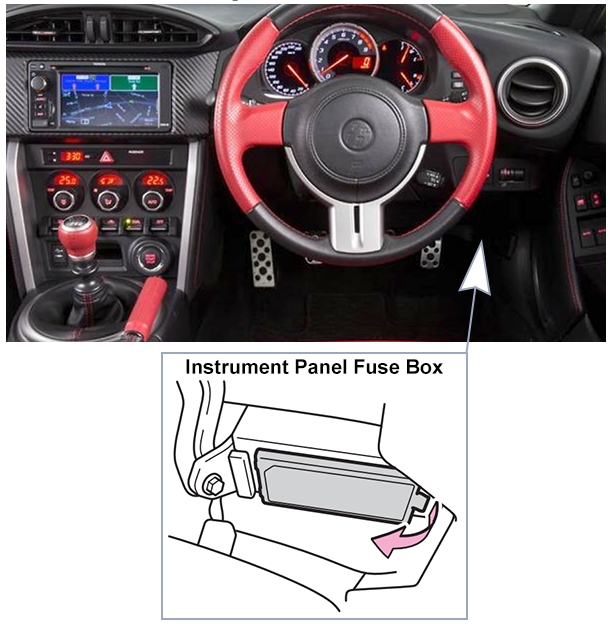

Где блок предохранителей Toyota 86 / GT86 (2012-2016) правый руль


В автомобиле Toyota 86 / GT86 (2012-2016) в салоне находится два основных блока предохранителей .

1. Основной блок (Левая сторона приборной панели)

Это главный блок предохранителей, к которому вам придется обращаться чаще всего. Он расположен в ногах у водителя, с левой стороны .
Как к нему добраться:
1. Откройте водительскую дверь.
2. Посмотрите на торец приборной панели со стороны двери. Вы увидите прямоугольную крышку.
3. Чтобы ее снять, просто потяните ее на себя. Обычно она крепится на пластиковых защелках.
В этом блоке находятся предохранители для большинства систем комфорта и электроприборов в салоне (например, магнитола, прикуриватель, стеклоподъемники, обогрев сидений и т.д.).

2. Дополнительный блок (Правая сторона приборной панели)

Второй блок расположен симметрично первому, с пассажирской стороны .
Как к нему добраться:
1. Откройте переднюю пассажирскую дверь.
2. На торце приборной панели вы найдете такую же прямоугольную крышку.
3. Снимите ее, потянув на себя.
В этом блоке часто находятся предохранители для систем безопасности (например, подушки безопасности), а также для дополнительного оборудования.

Схемы блока предохранителей

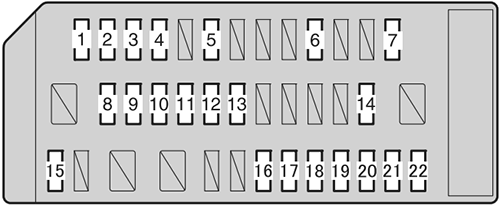

Схемы блока предохранителей Toyota 86 / GT86 (2012-2016)


№	Предохранитель	А	Цепь
1	ECU ACC	10A	Главный блок ECU, наружные зеркала заднего вида
2	P/POINT NO.2	15A	Прикуриватель/розетка
3	PANEL	10A	Подсветка панели приборов
4	TAIL	10A	Габаритные огни
5	DRL	10A	Система дневных ходовых огней
6	STOP	7.5A	Стоп-сигналы
7	OBD	7.5A	Система бортовой диагностики (OBD)
8	HEATER-S	7.5A	Система кондиционирования воздуха
9	HEATER	10A	Система кондиционирования воздуха
10	FR FOG LH	10A	Левая передняя противотуманная фара
11	FR FOG RH	10A	Правая передняя противотуманная фара
12	BK/UP LP	7.5A	Фонари заднего хода
13	ECU IG1	10A	ABS, электроусилитель руля
14	AM1	7.5A	Система запуска двигателя
15	AMP	15A	Аудиосистема (усилитель)
16	AT UNIT	15A	Трансмиссия (АКПП)
17	GAUGE	7.5A	Приборная панель, умный вход и запуск двигателя
18	ECU IG2	10A	Блок управления двигателем (ECU)
19	SEAT HTR LH	10A	Обогрев левого сиденья
20	SEAT HTR RH	10A	Обогрев правого сиденья
21	RADIO	7.5A	Аудиосистема (магнитола)
22	P/POINT NO.1	15A	Прикуриватель/розетка

Важно!

Помимо этих двух блоков в салоне, в автомобиле есть еще третий основной блок предохранителей под капотом в моторном отсеке . В нем расположены предохранители и реле для мощных потребителей тока: двигателя (впрыск топлива, система зажигания), ABS, вентилятора охлаждения, фар и т.д.
Итог:
Для поиска предохранителя, отвечающего за конкретный элемент в салоне (например, прикуриватель или аудиосистему), в первую очередь проверяйте основной блок со стороны водителя . Схема с расшифровкой назначения каждого предохранителя находится на обратной стороне крышки каждого блока.

[morskoj]

Блок предохранителей под капотом

В Toyota 86 / GT86 (как и в её близнеце Subaru BRZ) подкапотное пространство организовано довольно компактно. Здесь находится несколько блоков управления.

Вот их основные расположения:

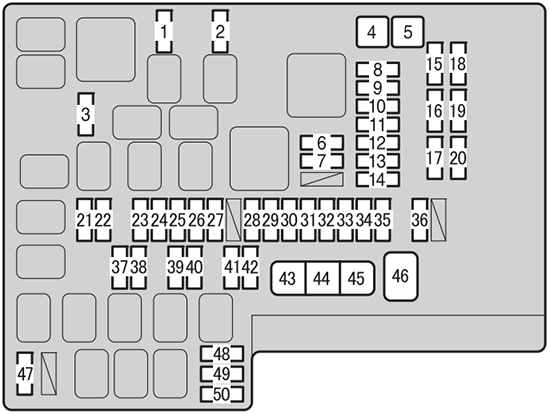

Блок предохранителей под капотом Toyota 86 / GT86 (2012-2016)


Съема Блок предохранителей под капотом Toyota 86 / GT86 (2012-2016)


№	Предохранитель	А	Цепь
1	MIR HTR	7.5A	Обогрев наружных зеркал заднего вида
2	RDI	25A	Электрический вентилятор охлаждения
3	(PUSH-AT)	7.5A	Блок управления двигателем (ECU)
4	ABS NO.1	40A	Антиблокировочная система (ABS)
5	HEATER	50A	Система кондиционирования воздуха
6	WASHER	10A	Омыватель лобового стекла
7	WIPER	30A	Стеклоочистители лобового стекла
8	RR DEF	30A	Обогрев заднего стекла
9	(RR FOG)	10A	Задний противотуманный фонарь
10	D FR DOOR	25A	Электроподъемник окна (со стороны водителя)
11	(CDS)	25A	Электрический вентилятор охлаждения
12	D-OP	25A	- (Не указано)
13	ABS NO.2	25A	Антиблокировочная система (ABS)
14	D FL DOOR	25A	Электроподъемник окна (со стороны пассажира)
15	SPARE *		Запасной предохранитель
16	SPARE *		Запасной предохранитель
17	SPARE *		Запасной предохранитель
18	SPARE *		Запасной предохранитель
19	SPARE *		Запасной предохранитель
20	SPARE *		Запасной предохранитель
21	ST	7.5A	Система запуска двигателя
22	ALT-S	7.5A	Система зарядки (генератор)
23	(STR LOCK)	7.5A	Система блокировки рулевого управления
24	D/L	20A	Центральный замок (электроприводы замков дверей)
25	ETCS	15A	Блок управления двигателем (ECU) (Электронная система управления дроссельной заслонкой)
26	(AT-B)	7.5A	Трансмиссия (АКПП)
27	(AM2 NO.2)	7.5A	Система умного доступа и запуска двигателя
28	EFI (CTRL)	15A	Блок управления двигателем (ECU) (Электронный впрыск топлива - управление)
29	EFI (HTR)	15A	Система многоточечного впрыска топлива / последовательного многоточечного впрыска топлива
30	EFI (IGN)	15A	Система запуска двигателя (Зажигание)
31	EFI (+B)	7.5A	Блок управления двигателем (ECU) (Электронный впрыск топлива - постоянное питание)
32	HAZ	15A	Указатели поворота, аварийная сигнализация
33	MPX-B	7.5A	Система автоматического кондиционирования, приборная панель
34	F/PMP	20A	Система многоточечного впрыска топлива / последовательного многоточечного впрыска топлива (Топливный насос)
35	IG2 MAIN	30A	Подушка безопасности (SRS), блок управления двигателем (ECU)
36	DCC	30A	Освещение салона, беспроводной пульт ДУ, главный кузовной блок ECU
37	HORN NO.2	7.5A	Звуковой сигнал (Клаксон)
38	HORN NO.1	7.5A	Звуковой сигнал (Клаксон)
39	H-LP LH LO	15A	Левая фара (ближний свет)
40	H-LP RH LO	15A	Правая фара (ближний свет)
41	H-LP LH HI	10A	Левая фара (дальний свет)
42	H-LP RH HI	10A	Правая фара (дальний свет)
43	INJ	30A	Система многоточечного впрыска топлива / последовательного многоточечного впрыска топлива (Форсунки)
44	H-LP WASHER	30A	Очистители фар
45	AM2 NO.1	40A	Система запуска двигателя, блок управления двигателем (ECU)
46	EPS	80A	Электроусилитель рулевого управления (EPS)
47	A/B MAIN	15A	Подушка безопасности (SRS)
48	ECU-B	7.5A	Беспроводной пульт ДУ, главный кузовной блок ECU
49	DOME	20A	Плафон освещения салона
50	IG2	7.5A	Блок управления двигателем (ECU)

Прилагается по одному запасному предохранителю каждого из следующих номиналов: 7.5 A, 10 A, 15 A, 20 A, 25 A, 30 A.
