Блоки предохранителей Toyota 4Runner (N180; 2001-2002)

В этой статье вы найдете информацию о предохранителях Toyota 4Runner (N180) (модели 2001 и 2002 годов выпуска), включая схемы блоков предохранителей, список предохранителей, их назначение и расположение блоков предохранителей в автомобиле.

Проверка и замена предохранителей в Toyota 4Runner Если фары или другие электрические компоненты не работают, проверьте предохранители. Если какой-либо из предохранителей перегорел, его необходимо заменить.

Выключите замок зажигания и неработающий компонент. Потяните подозреваемый предохранитель прямо на себя и проверьте его. Если предохранитель перегорел, вставьте новый предохранитель в гнездо. Если новый предохранитель сразу же перегорает, это указывает на проблему в электрической системе. Немедленно обратитесь к дилеру Toyota для её устранения.

Внимание!

Никогда не используйте предохранитель с более высоким номиналом силы тока или любой другой предмет вместо предохранителя. Это может привести к серьезным повреждениям и возможно возгоранию.

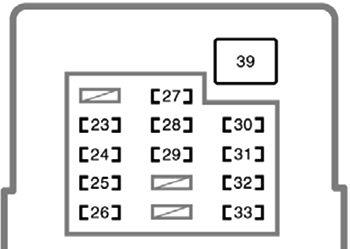

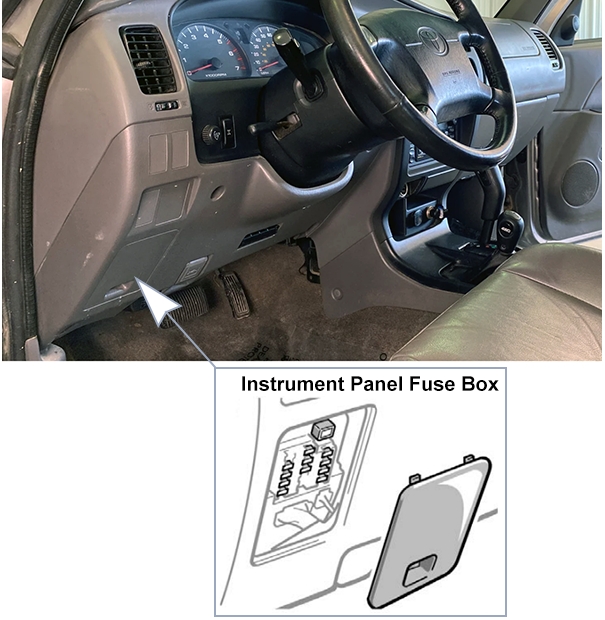

Блок предохранителей в салоне автомобиля

№	Предохранитель	А	Назначение
23	ECU-IG	10A	Круиз-контроль, АБС, система курсовой устойчивости, подушки безопасности, АКПП, антенна, стеклоподъемники, люк, обогрев заднего стекла, дворник заднего стекла
24	TURN	10A	Поворотники, аварийная сигнализация
25	WIPER	25A	Дворники и омыватель лобового стекла, центральный замок, обогрев заднего стекла, звуковые сигналы, противоугонная система
26	4WD	20A	Система A.D.D., полный привод, блокировка межосевого дифференциала
27	ACC	15A	Аудиосистема, антенна, часы, зеркала, прикуриватель, преднатяжители ремней, АКПП, розетки, противоугонная система
28	GAUGE	10A	Приборная панель, обогрев заднего стекла, дневные ходовые огни, кондиционер, круиз-контроль, блокировка дифференциала, АКПП, фонари заднего хода
29	IGN	10A	Подушки безопасности, преднатяжители ремней, система впрыска топлива, лампа разряда, система курсовой устойчивости
30	ECU-B	7.5A	Приборная панель, кондиционер
31	HORN,HAZ	15A	Звуковые сигналы, аварийная сигнализация
32	STA	7.5A	Система запуска двигателя
33	STOP	10A	Стоп-сигналы, дополнительный стоп-сигнал
39	POWER	30A	Стеклоподъемники, подъемник заднего стекла, люк, электропривод сидений, замок задней двери

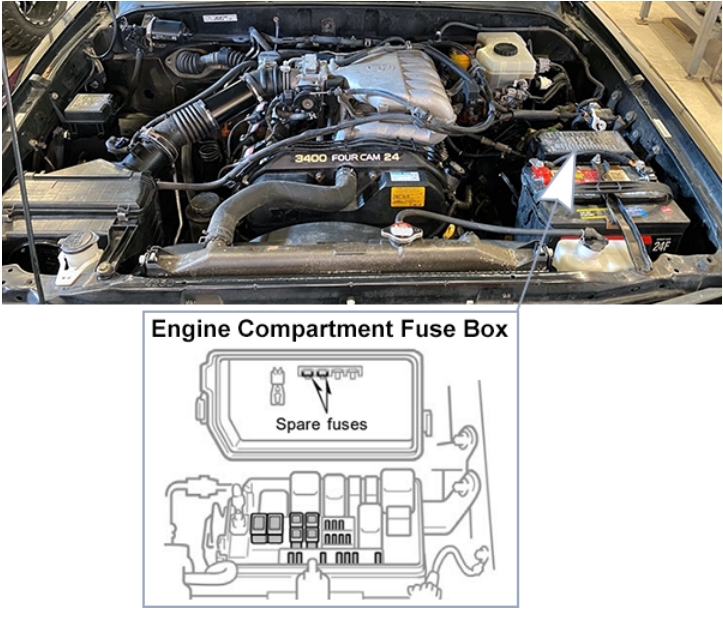

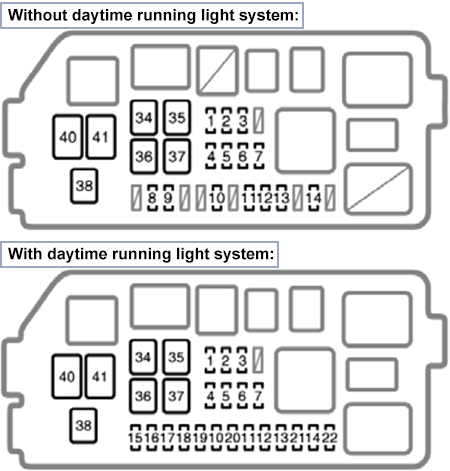

Блок предохранителей под капотом

№	Предохранитель	А	Назначение
1	ALT-S	7.5A	Система зарядки
2	PWR OUTLET	15A	Розетки питания
3	RR HTR	10A	Задняя система кондиционирования
4	MPX-B	15A	Подъём заднего стекла, замок задней двери, дворник заднего стекла, сигнал открытой двери (задняя дверь), центральный замок, обогрев заднего стекла, звуковые сигналы, противоугонная система
5	DOME	15A	Освещение салона, персональные лампы, освещение багажника, часы, аудиосистема, приборная панель, подсветка замка зажигания, подсветка зеркал, дневные ходовые огни
6	OBD	7.5A	Система бортовой диагностики
7	EFI	20A	Система распределённого/последовательного распределённого впрыска топлива
8	HEAD (RH)	10A	Правая фара, приборная панель
9	HEAD (LH)	10A	Левая фара
10	TAIL	10A	Габаритные огни, подсветка номерного знака, подсветка приборной панели
11	A.C	10A	Система кондиционирования
12	MIR HTR	10A	Обогрев наружных зеркал заднего вида
13	DEFOG	15A	Обогрев заднего стекла
14	ETCS	15A	Система распределённого/последовательного распределённого впрыска топлива
15	DRL	7.5A	Система дневных ходовых огней
16	HEAD (HI RH)	10A	Правая фара (дальний свет), приборная панель
17	HEAD (HI LH)	10A	Левая фара (дальний свет)
18	HEAD (LO RH)	10A	Правая фара (ближний свет)
19	HEAD (LO LH)	10A	Левая фара (ближний свет)
20	TOWING	25A	Фонари прицепа (фонари заднего хода, указатели поворота, стоп-сигналы/габариты)
21	SEAT HTR	20A	Подогрев сидений
22	FOG	15A	Передние противотуманные фары
34	HEATER	50A	Система кондиционирования, все компоненты предохранителя "A.C"
35	AM1	40A	Система запуска, все компоненты предохранителей "ACC", "GAUGE", "TURN", "ECU-IG", "WIPER" и "4WD"
36	J/B	50A	Все компоненты предохранителей "POWER", "HORN,HAZ", "STOP" и "ECU-B"
37	AM2	30A	Система запуска, система впрыска топлива, все компоненты предохранителей "STA" и "IGN"
38	ABS2	40A	Антиблокировочная система тормозов (АБС), система активного контроля тяги, система курсовой устойчивости
40	ABS	60A	Антиблокировочная система тормозов (АБС)
41	ALT	120A	Система зарядки, все компоненты предохранителей "AM1", "HEATER", "TAIL", "RR HTR", "ALT-S", "DEFOG", "MIR HTR" и "ACC"
