Схемы и места установки блока предохранителей Toyota 4Runner (N180; 1996-2000)

В этой статье вы найдете информацию о предохранителях Toyota 4Runner (N180) (модели 1996, 1997, 1998, 1999 и 2000 годов выпуска), включая схемы блоков предохранителей, список предохранителей, их назначение и расположение блоков предохранителей в автомобиле.

Toyota 4Runner (N180; 1996-2000)

Проверка и замена предохранителей в Toyota 4Runner
Если фары или другие электрические компоненты не работают, проверьте предохранители. Если какой-либо из предохранителей перегорел, его необходимо заменить.
Выключите замок зажигания и неработающий компонент. Потяните подозреваемый предохранитель прямо на себя и проверьте его. Если предохранитель перегорел, вставьте новый предохранитель в гнездо. Если новый предохранитель сразу же перегорает, это указывает на проблему в электрической системе. Немедленно обратитесь к дилеру Toyota для её устранения.
Внимание!
Никогда не используйте предохранитель с более высоким номиналом силы тока или любой другой предмет вместо предохранителя. Это может привести к серьезным повреждениям и возможно возгоранию.

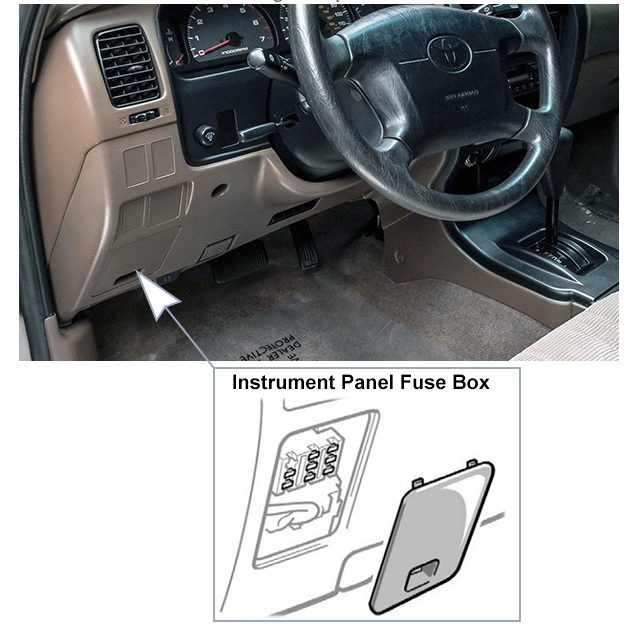

Блок предохранителей в салоне Toyota 4Runner (N180; 1996-2000)

Место установки: 1996 год
Предохранители в салоне автомобиля

№	A	Fuse	Function
18	15A	ACC	Car audio system, power antenna, clock, power rear view mirror control
19	7.5A	ECU-B	SRS airbag warning light
20	20A	4WD	A.D.D. control system, four-wheel drive control system, rear differential lock system
21	10A	TURN	Turn signals lights, emergency flashers
22	10A	GAUGE	Gauges and meters, back window defogger, daytime running light system, air conditioning system, electric moon roof
23	10A	ECU-IG	Cruise control system, anti-lock brake system, electronically controlled automatic transmission system, power antenna
24	20A	WIPER	Windshield wipers and washer, back window wiper
25	7.5A	IGN	SRS airbag system, multiport fuel injection system / sequential multiport fuel injection system, discharge warning light
29	30A	POWER	Power window, power back window, electric moon roof

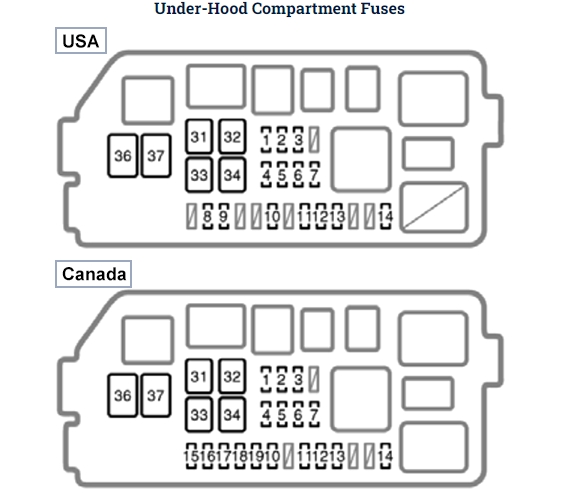

Предохранители в подкапотном пространстве Toyota 4Runner (N180; 1996-2000)

№	A	Fuse	Function
1	7.5A	ALT-S	Charging system
2	15A	PWR OUTLET	Power outlets
3	10A	RR HTR	Rear air conditioning system
4	15A	MPX-B	Power back window, back door lock, back window wiper, open door warning (back door), power door lock control system, back window defogger, horns, theft deterrent system
5	15A	DOME	Interior lights, personal lights, luggage compartment light, clock, car audio system, gauges and meters, ignition switch light, vanity mirror light, daytime running light
6	7.5A	OBD	On-board diagnosis system
7	20A	EFI	Multiport fuel injection system/sequential multiport fuel injection system
8	10A	HEAD (RH)	Right-hand headlight, gauges and meters
9	10A	HEAD (LH)	Left-hand headlight
10	10A	TAIL	Tail lights, license plate lights, instrument panel lights
11	10A	A.C	Air conditioning system
12	10A	MIR HTR	Outside rear view mirror heaters
13	15A	DEFOG	Back window defogger
14	15A	FOG	Front fog lights
15	7.5A	DRL	Daytime running light system
16	10A	HEAD (HI RH)	Right-hand headlight (high beam), gauges and meters
17	10A	HEAD (HI LH)	Left-hand headlight (high beam)
18	10A	HEAD (LO RH)	Right-hand headlight (low beam)
19	10A	HEAD (LO LH)	Left-hand headlight (low beam)
31	50A	HEATER	Air conditioning system, all components in “A.C” fuse
32	40A	AM1	Starting system, all components in “ACC”, “GAUGE”, “TURN”, “ECU-IG”, “WIPER” and “4WD” fuses
33	50A	J/B	All components in “POWER”, “HORN,HAZ”, “STOP” and “ECU-B” fuses
34	30A	AM2	Starting system, multiport fuel injection system/sequential multiport fuel injection system, all components in “STA” and “IGN” fuses
36	60A	ABS	Anti-lock brake system
37	120A	ALT	Charging system, all components in “AM1”, “HEATER”, “TAIL”, “RR HTR”, “ALT-S”, “DEFOG”, “MIR HTR” and “ACC” fuses
