Схема ГРМ

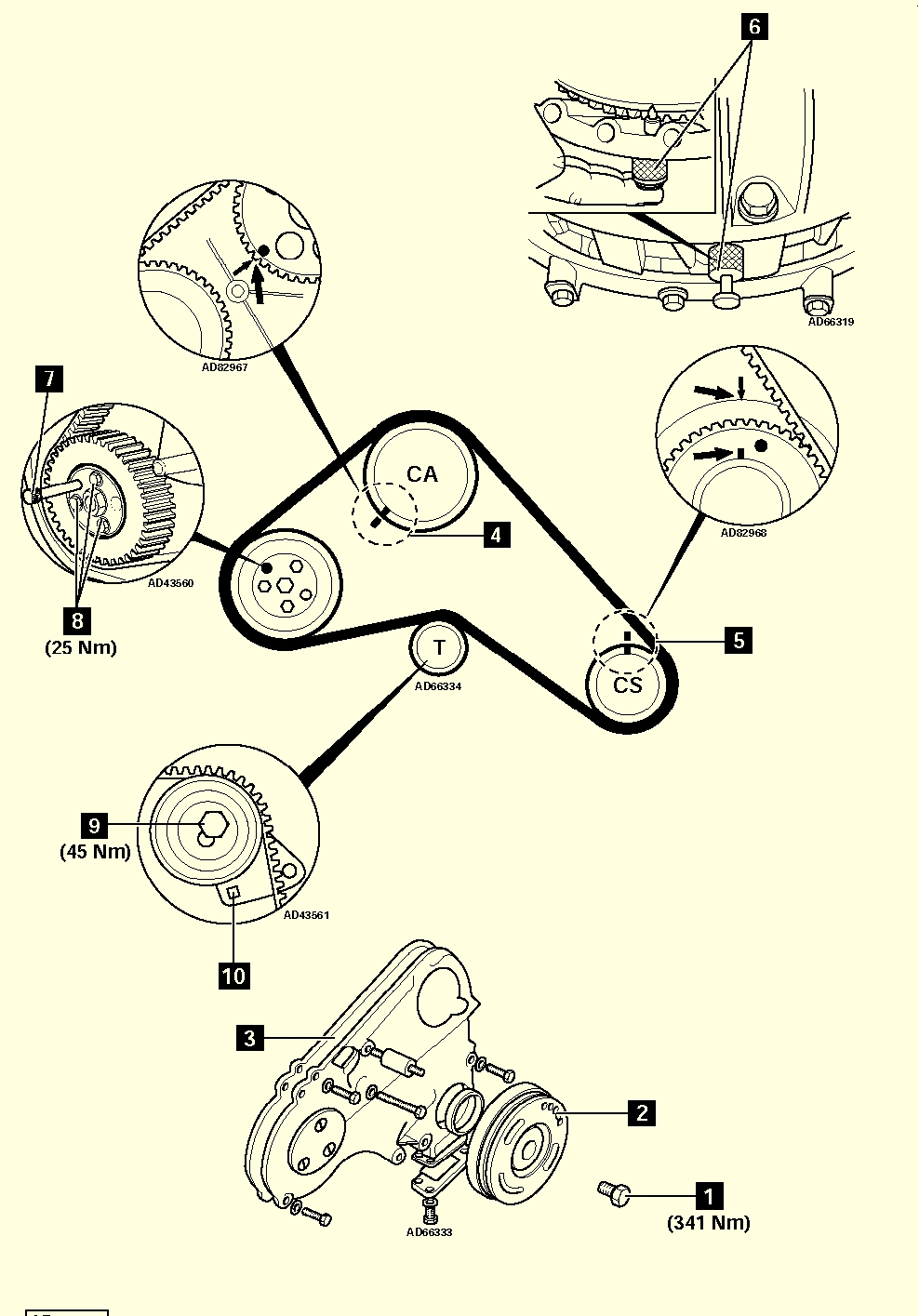

- Двигатель Land Rover 200Tdi Схема ГРМ
- Screenshot_4.jpg (495.3 КБ) 1152 просмотра
Основные параметры обслуживания
| Параметр | Значение |
|---|
| Регламент замены ремня | 120 000 км или 72 месяца |
| Тип обслуживания | Обязательная замена (Renew) |
| Компоненты для замены | Ремень и натяжные ролики (рекомендуется) |
Пошаговая инструкция по установке ремня ГРМ
| Этап | Действие | Контрольные точки |
|---|
| 1 | Совместите шпонку коленвала с меткой "стрелка" [5] | Визуальная проверка |
| 2 | Совместите метки газораспределения [4] | По шкивам распредвалов |
| 3 | Установите фиксатор шестерни ТНВД [7] | Спецключ Mot.1054 |
| 4 | Зафиксируйте маховик штифтом [6] | Отверстие в картере |
| 5 | Установите ремень против часовой стрелки | Начинайте с шестерни коленвала |
| 6 | Ослабьте болт натяжителя [9] | Ключ на 13 мм |
| 7 | Установите динамометрический ключ в квадратное отверстие [10] | Вертикальное положение |
| 8 | Натяните ремень с моментом:
• Новый: 19 Нм
• Б/у: 17 Нм | Строго по часовой стрелке |
| 9 | Затяните болт натяжителя [9] | 45 Нм |
| 10 | Затяните болты шестерни ТНВД [8] | 25 Нм |
| 11-14 | Проверните коленвал 2 оборота | Контроль совпадения меток |
| 15-18 | Повторная проверка фиксаторов [6][7] | Корректировка при необходимости |
| 19 | Повторное натяжение | Обязательный этап |
| 20 | Установка защитных кожухов | Обратный порядок демонтажа |
| 21 | Обработка болта шкива | Loctite 242 |
| 22 | Затяжка болта шкива [1] | 341 Нм (усиленный момент) |
| 23 | Заправка системы охлаждения | Проверка уровня |
Критически важные предупреждения
- ⚠ Все работы выполняются при выключенном зажигании
- ⚠ Используйте только новые крепежные элементы
- ⚠ Запрещается проворачивать двигатель за болт шкива коленвала
Полный перечень оригинального инструмента
| Назначение инструмента | Номер по каталогу Land Rover | Альтернативные аналоги |
|---|
| Фиксатор шкива коленвала | LST 127 | OTC 6667, Laser 4953 |
| Фиксатор маховика | LST 128 | OEM Tools 25097 |
| Фиксатор ТНВД | LST 129/2 | Delphi TP9690 |
| Съемник шкивов | LST 136 | OTC 4573, Laser 3193 |
| Адаптер для съемника | 18G 1464/5 | OTC 7896 |
Критическая важность инструментов
- Фиксатор шкива (LST 127)
- Предотвращает проворот коленвала при затяжке болта (341 Нм)
- Без него невозможно обеспечить правильный момент затяжки
- Фиксаторы положения (LST 128/129/2)
- Гарантируют точное совмещение меток ГРМ
- Предотвращают ошибки установки фаз газораспределения
- Съемный комплект (LST 136 + 18G 1464/5)
- Позволяет демонтировать шкивы без повреждений
- Особенно важен для снятия демпфера коленвала
