Принципиальная схема

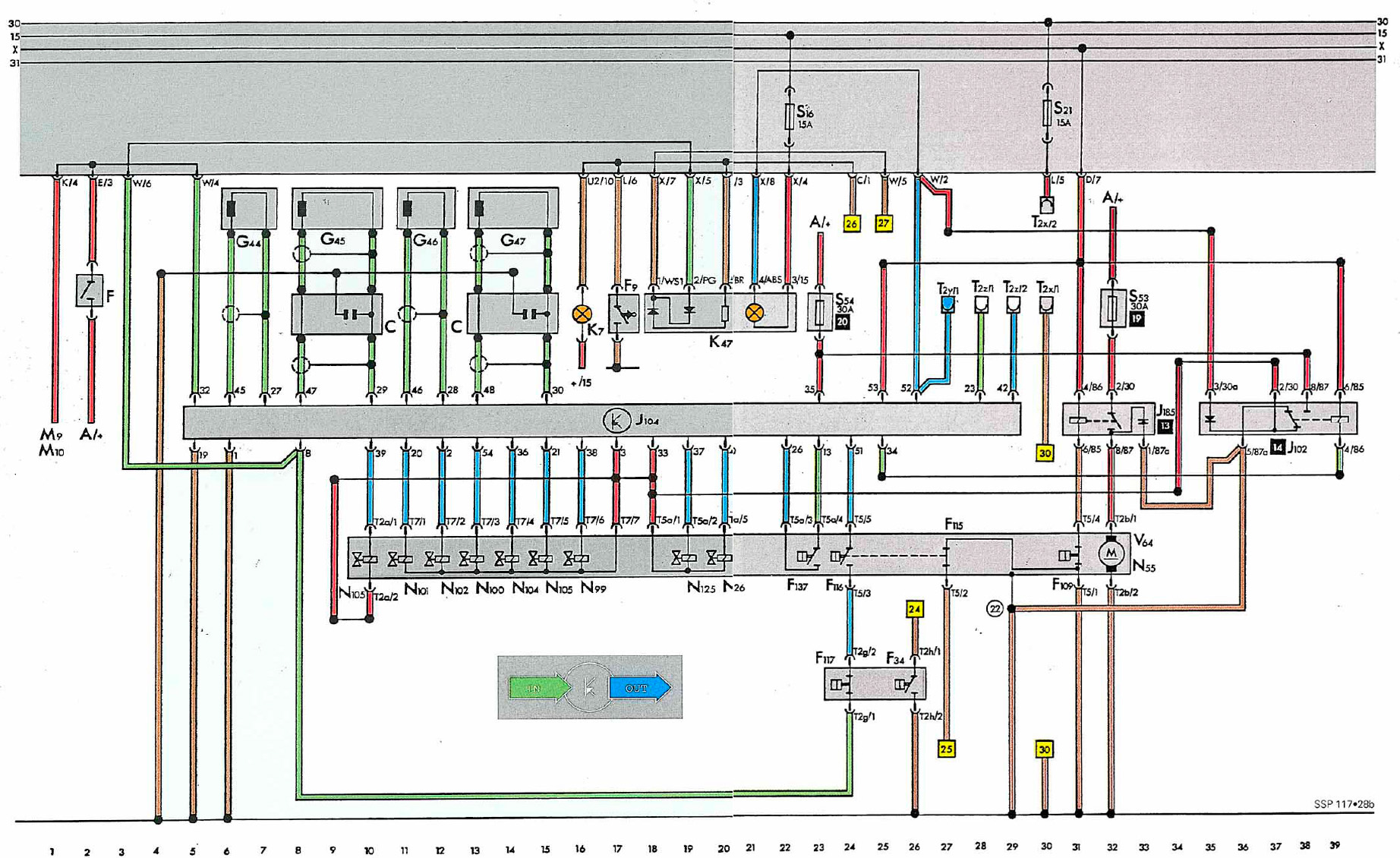

- Teves - тормозная система. Конструкция и принцип действия Принципиальная схем
- Screenshot_21.jpg (530.89 КБ) 3252 просмотра
Открыть схему
Обозначения
А - Аккумулятор
F - Выключатель сигнала торможения
F 9 - Выключатель контрольной лампы ручного тормоза
F 34 - Контактный датчик аварийного падения уровня тормозной жидкости (в составе ABS)
F 109 - Манометрический выключатель высокого давления для ABS
F 115 - Первый манометрический сигнальный выключатель ABS
F 116 - Второй манометрический сигнальный выключатель ABS
F 117 - Манометрический выключатель-сигнализатор аварийного падения уровня тормозной жидкости
F 137 - Манометрический выключатель в цепи управления ABS
G 44 - Датчик угловой скорости правого заднего колеса
G 45 - Датчик угловой скорости правого переднего колеса
G 46 - Датчик угловой скорости левого заднего колеса
G 47 - Датчик угловой скорости левого переднего колеса
J 104 - Блок управления ABS с системой EDS
J 102 - Реле ABS
J 59 - Реле разгрузки Х-образного контакта
J 185 - Реле гидронасоса
К 7 - Контрольная лампа двухконтурной рабочей тормозной системы и ручного тормоза
К 47 - Контрольная лампа ABS
М 9 - Лампа левого сигнала торможения
М 10 - Лампа правого сигнала торможения
N 55 - Гидроагрегат ABS
N 99 - Впускной клапан ABS, обслуживающий правое переднее колесо
N 100 - Выпускной клапан ABS, обслуживающий правое переднее колесо
N 101 - Впускной клапан ABS, обслуживающий левое переднее колесо
N 102 - Выпускной клапан ABS, обслуживающий левое переднее колесо
N 103 - Впускной клапан ABS, обслуживающий задние колеса
N 104 - Выпускной клапан ABS, обслуживающий задние колеса
N 105 - Главный клапан ABS
N 125 - Первый клапан системы EDS
N 126 - Второй клапан системы EDS
S 53 - Предохранитель гидронасоса ABS
S 54 - Предохранитель клапанов ABS
V 64 - Гидронасос ABS с системой EDS
С - Конденсатор датчика угловой скорости
