Проверка аварийного топливного выключателя (IFS switch)

Параметры сопротивления аварийного топливного выключателя

Клеммы	Состояние кнопки	Нормальное значение	Примечание
1-3	Кнопка отжата (исходное положение)	∞ (бесконечность)	-
1-3	Кнопка нажата	0 Ом (короткое замыкание)	-

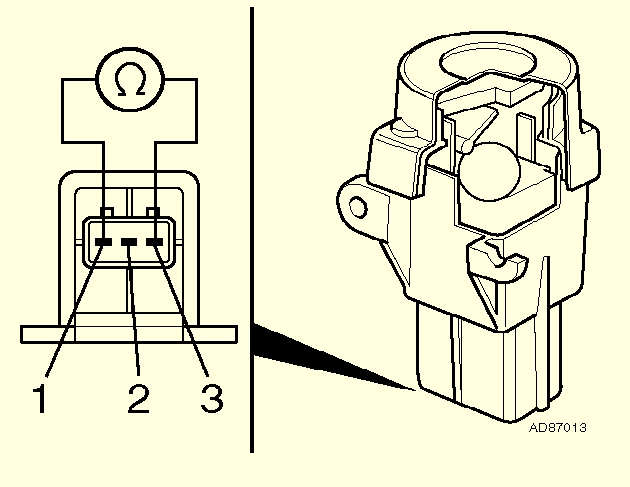

Двигатель Renault K4M Проверка аварийного топливного выключателя (IFS switch)


Методика проверки:

• Отсоедините электрический разъем выключателя

Измерьте сопротивление между клеммами 1 и 3:

• В нормальном состоянии - должно быть ∞

• При нажатой кнопке - должно быть 0 Ом

Дополнительные рекомендации:

• Проверьте фиксацию кнопки в отжатом состоянии

• Убедитесь в отсутствии коррозии на контактах

• Проверьте надежность крепления датчика к кузову

Важно:

• После аварийного срабатывания кнопку необходимо вручную вернуть в исходное положение

• Неисправный выключатель подлежит замене (ремонту не подлежит)

[morskoj]

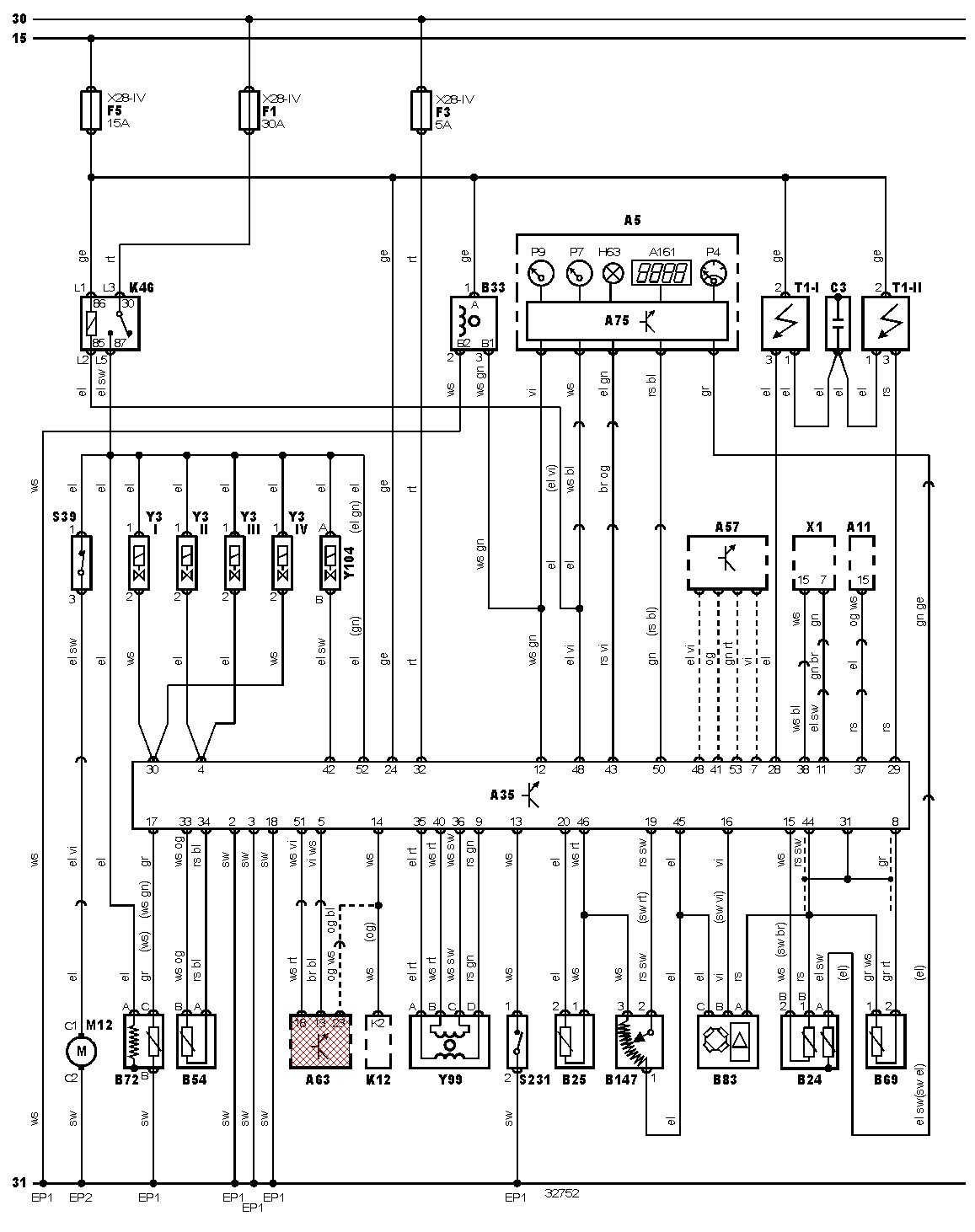

K4M Схема управления двигателем механический дроссель

K4M Схема управления двигателем механический дроссель


• A16 Модуль управления ABS

• A63 Модуль управления кондиционером

• K20B Реле вентилятора охлаждения двигателя (антиперколяция)

• 31 Минус аккумулятора

• 30 Плюс аккумулятора

• B54 Датчик положения коленвала (ДПКВ)

• X1 Диагностический разъем (DLC)

• X6 Реле управления двигателем (EC)

• A35 Блок управления двигателем (ЭБУ)

• K12 Реле вентилятора охлаждения двигателя

• H22 Лампа перегрева охлаждающей жидкости

• B24 Датчик температуры охлаждающей жидкости (ДТОЖ)

• Y104 Клапан продувки адсорбера EVAP

• M12 Топливный насос

• Y20 Реле топливного насоса

• F Предохранитель

• B72 Датчик кислорода с подогревом (ДК)

• Y98 Клапан холостого хода (КХХ)

• T1 Катушка зажигания

• 15 Замок зажигания (положение ON)

• S39 Аварийный топливный выключатель

• Y3 Форсунка

• A5 Панель приборов

• A75 Модуль управления приборной панелью

• B25 Датчик температуры всасываемого воздуха (ДТВВ)

• B69 Датчик детонации (ДД)

• B83 Датчик абсолютного давления (ДАД/MAP)

• A11 Многофункциональный модуль управления

• S231 Датчик давления ГУР

• B147 Датчик положения дроссельной заслонки (ДПДЗ)
