Проверка реле управления двигателем

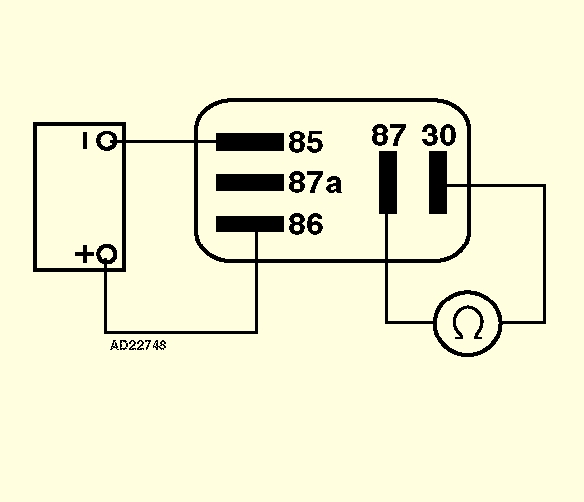

Проверка работы реле

Технические параметры	Условия	Сопротивление
Клеммы 30 & 87	Без напряжения	∞ (обрыв)
Клеммы 30 & 87	Под напряжением	0 (замыкание)
Подача "+" на клемму 85
Подача "-" на клемму 86

Внимание: Подавайте напряжение строго на указанные клеммы, чтобы избежать повреждения реле.

Порядок проверки:

• Выключите зажигание

• Извлеките реле из блока

Проверьте сопротивление между клеммами 30 и 87:

• Без напряжения - должно быть ∞

• При подаче напряжения - должно быть 0

Для активации реле:

• Подайте "+" АКБ на клемму 85

• Подайте "-" АКБ на клемму 86

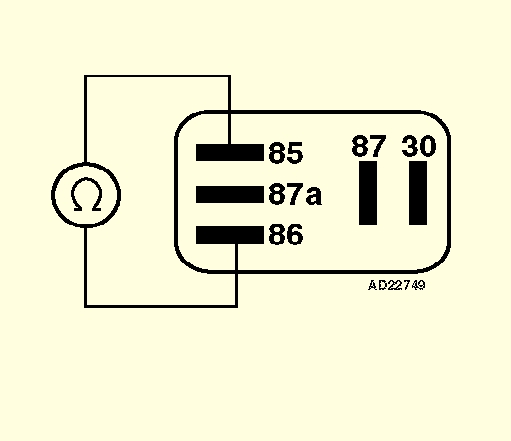

Проверка сопротивления обмотки

Клеммы	Сопротивление
85 & 86	~60 Ом

Методика проверки:

• Выключите зажигание

• Извлеките реле

Измерьте сопротивление между клеммами 85 и 86:

• ~60 Ом - норма

• Значительно больше - обрыв обмотки

• Значительно меньше - межвитковое замыкание

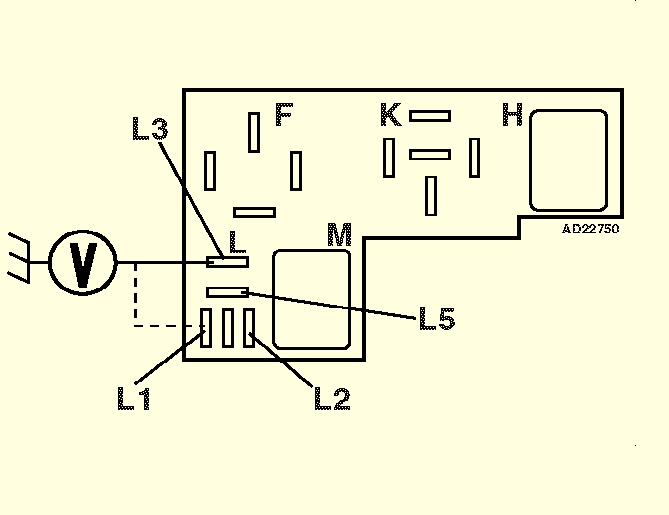

Проверка напряжения питания

Технические параметры	Условия	Напряжение
L3 и масса	Зажигание OFF	Напряжение АКБ
L1 и масса	Зажигание ON	Напряжение АКБ

Процедура проверки:

• Выключите зажигание

• Извлеките реле

Проверьте напряжение между:

• Клеммой L3 основания реле и массой (должно быть напряжение АКБ)

• Включите зажигание

Проверьте напряжение между:

• Клеммой L1 основания реле и массой (должно быть напряжение АКБ)

Дополнительные рекомендации:

При несоответствии напряжений проверьте:

• Соответствующие предохранители

• Целостность проводки

• Контакт массы

Визуально осмотрите реле на предмет:

• Подгоревших контактов

• Оплавления корпуса

• Трещин

• При замене используйте реле с аналогичными параметрами

Типичные симптомы неисправности:

• Двигатель не запускается

• Отсутствие питания на датчиках

• Нестабильная работа системы впрыска

• Самопроизвольное отключение систем двигателя

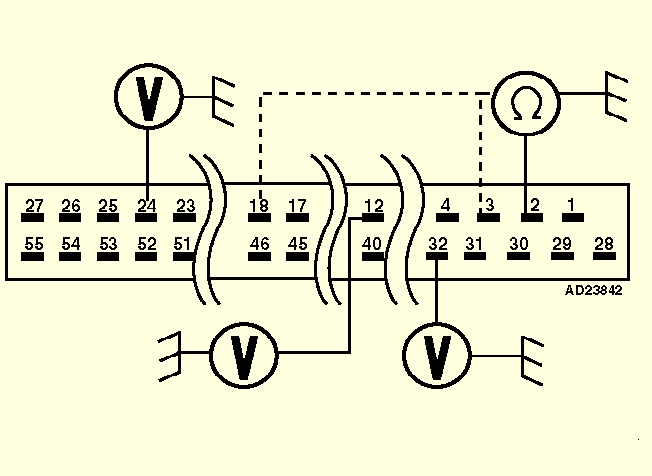

Диагностика электронного блока управления двигателем (ECM)

Проверка питающих напряжений

Технические параметры	Условия	Напряжение
Клемма 32 и масса	Зажигание OFF	Напряжение АКБ
Клемма 24 и масса	Зажигание ON	Напряжение АКБ

Особенности проверки:

• Внимание! Контакты разъёма ЭБУ имеют малый размер - используйте специальные щупы

• Не отсоединяйте разъёмы блока во время проверки

Порядок диагностики:

• Выключите зажигание

• Обеспечьте доступ к задней части разъёма ЭБУ

Проверьте напряжение между клеммой 32 и массой:

• Должно соответствовать напряжению АКБ

• Включите зажигание

Проверьте напряжение между клеммой 24 и массой:

• Должно соответствовать напряжению АКБ

Действия при отклонениях:

• Проверьте соответствующие предохранители

• Проверьте целостность проводки

• Убедитесь в исправности реле питания ЭБУ

• Проверьте контакт массы

Проверка цепей массы

Клеммы	Сопротивление
2 и масса	0 Ом
3 и масса	0 Ом
16 и масса	0 Ом

Методика проверки:

• Выключите зажигание

• Отсоедините разъём ЭБУ

Измерьте сопротивление между указанными клеммами разъёма и массой:

• Должно быть близко к 0 Ом

• Любое значительное сопротивление указывает на плохой контакт массы

Критические моменты:

• Используйте точный омметр

• Проверьте надёжность контактов в разъёме

• Убедитесь в отсутствии коррозии на клеммах

• Проверьте целостность проводов массы

Дополнительные рекомендации:

• Перед проверкой снимите клемму с АКБ

• Используйте антистатический браслет при работе с ЭБУ

• Визуально осмотрите разъёмы на предмет повреждений

При обнаружении проблем с питанием проверьте:

• Главное реле системы

• Цепи питания от АКБ

• Цепи зажигания

Типичные симптомы проблем с ЭБУ:

• Двигатель не запускается

• Самопроизвольная остановка двигателя

• Нестабильная работа на холостом ходу

• Множественные ошибки в памяти ЭБУ

• Отказ различных систем двигателя

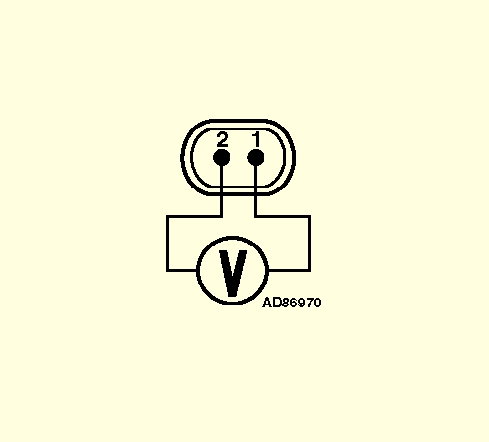

Проверка датчика давления гидроусилителя руля (PSP switch)

Диагностика работы

Технические параметры	Состояние рулевого колеса	Напряжение
Клеммы 1 & 2	Прямолинейное движение	5 В
Клеммы 1 & 2	В процессе поворота	0 В

Пошаговая инструкция по проверке:

Подготовка:

• Убедитесь, что зажигание выключено

• Найдите разъём датчика давления ГУР (не отсоединяйте его)

• Подготовьте мультиметр для измерения напряжения

Проверка напряжения:

• Запустите двигатель

• Дайте поработать на холостом ходу

• Подключите щупы мультиметра к клеммам 1 и 2 разъёма датчика

Зафиксируйте показания:

• При прямом положении руля - должно быть ~5 В

• При повороте руля - должно падать до 0 В

Динамическая проверка:

• Попросите помощника поворачивать руль

• Контролируйте изменение напряжения в реальном времени

• Реакция должна быть мгновенной при начале поворота

Критерии исправности:

• Чёткое переключение между 5 В и 0 В

• Отсутствие "плавающих" значений

• Мгновенная реакция на поворот руля

• Отсутствие ложных срабатываний

Возможные неисправности и их симптомы:

Постоянное напряжение 5 В:

• Неисправен сам датчик

• Засор в системе ГУР

• Проблемы с золотниковым механизмом

Постоянное напряжение 0 В:

• Короткое замыкание в проводке

• Механическая поломка датчика

• Неправильная установка датчика

Нестабильные показания:

• Плохой контакт в разъёме

• Попадание воздуха в систему ГУР

• Износ деталей датчика

Дополнительные рекомендации:

• Проверьте уровень жидкости ГУР перед диагностикой

• Убедитесь в отсутствии утечек в системе

• При замене датчика используйте новое уплотнительное кольцо

• После замены прокачайте систему (поворачивайте руль от упора до упора при работающем двигателе)

Важно: Неправильная работа датчика может привести к:

• Увеличению усилия на руле

• Неравномерному усилию при повороте

• Повышенной нагрузке на насос ГУР

• Увеличению расхода топлива

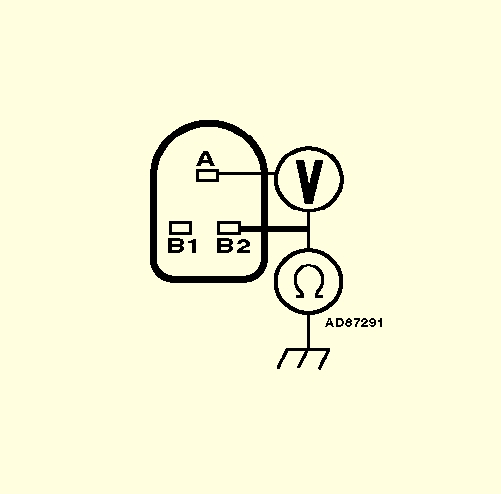

Проверка датчика скорости автомобиля (VSS)

Проверка напряжения питания

Параметры	Значение
Клеммы	A и B2
Напряжение	Напряжение АКБ

• Включите зажигание

Измерьте напряжение между клеммами A и B2 разъёма жгута проводов:

• Должно соответствовать напряжению АКБ (12-14В)

Если напряжение отсутствует:

• Проверьте предохранитель цепи датчика

• Проверьте целостность проводки от АКБ

• Убедитесь в исправности реле питания

Проверка цепи массы

Параметры	Значение
Клеммы	B2 и масса
Сопротивление	0 Ом

Порядок проверки:

• Выключите зажигание

• Отсоедините разъём датчика

Измерьте сопротивление между клеммой B2 разъёма жгута и массой автомобиля:

• Должно быть близко к 0 Ом

Высокое сопротивление указывает на:

• Плохой контакт массы

• Обрыв провода

• Коррозию в соединениях

Проверка работоспособности

Параметры	Значение
Клеммы	12 и масса
Напряжение	Колеблющееся ~12 В

Динамическая проверка:

• Выключите зажигание

• Обеспечьте доступ к клеммам разъёма ЭБУ (не отсоединяйте)

• Включите зажигание

• Отпустите ручной тормоз

• Медленно прокатите автомобиль вручную

Контролируйте напряжение между клеммой 12 разъёма ЭБУ и массой:

• Должны наблюдаться чёткие импульсы напряжения

• Частота импульсов должна расти с увеличением скорости

Интерпретация результатов:

Нормальная работа: стабильные импульсы при движении

Отсутствие сигнала:

• Неисправен сам датчик скорости

• Повреждение приводного механизма датчика

• Обрыв в сигнальной цепи

Нестабильный сигнал:

• Плохой контакт в разъёме

• Повреждение зубьев приводной шестерни

• Попадание грязи на датчик

Дополнительные рекомендации:

• Проверьте состояние приводного механизма датчика

• Убедитесь в отсутствии люфтов в соединениях

• При замене датчика используйте оригинальные запчасти

• После замены выполните тестовую поездку для проверки

Важно: Неисправность датчика скорости может вызывать:

• Неправильные показания спидометра

• Проблемы с работой АКПП

• Ошибки в системе ABS/ESP

• Нестабильную работу круиз-контроля

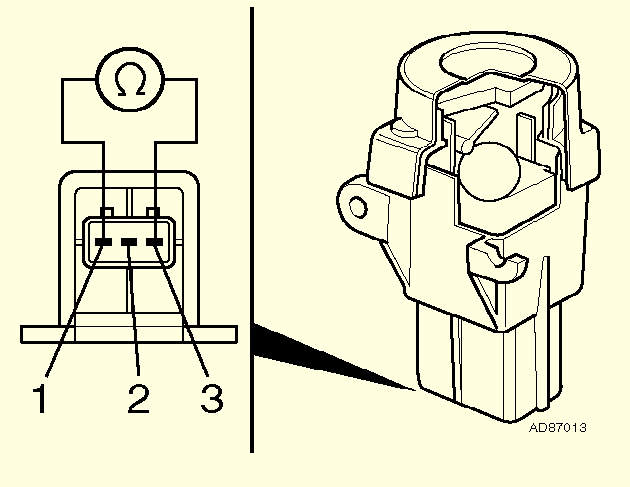

Проверка аварийного топливного выключателя (IFS switch)

Методика проверки

Технические параметры	Состояние	Сопротивление
Клеммы 1 & 3	Кнопка отжата	∞ (обрыв)
Клеммы 1 & 3	Кнопка нажата	0 (замыкание)

Пошаговая инструкция диагностики:

Подготовка:

• Выключите зажигание

• Отсоедините электрический разъём выключателя

• Демонтируйте устройство с места установки

Тестирование механизма:

• Легко постучите по корпусу выключателя (имитация удара)

Проверьте сопротивление между клеммами 1 и 3:

• В нормальном состоянии - должно быть ∞

• После удара - должно оставаться ∞ (не должно срабатывать без причины)

Проверка ручного сброса:

• Нажмите кнопку сброса

Измерьте сопротивление:

• При нажатой кнопке - должно быть 0 Ом

• После отпускания - должно вернуться к ∞

Установка:

• Верните выключатель на место

• Нажмите кнопку сброса до щелчка

• Подключите разъём

Критерии исправности:

• Чёткое срабатывание только при нажатии кнопки

• Отсутствие самопроизвольных замыканий

• Надёжный возврат в исходное положение

• Отсутствие коррозии на контактах

Возможные неисправности:

Постоянное замыкание:

• Залипание контактов

• Деформация механизма

• Попадание влаги

Отсутствие реакции на нажатие:

• Поломка кнопки

• Обрыв внутренних соединений

• Коррозия контактов

Самопроизвольное срабатывание:

• Износ пружинного механизма

• Повреждение инерционного элемента

• Вибрационная чувствительность

Дополнительные рекомендации:

• Проверьте состояние проводки к выключателю

• Убедитесь в отсутствии коррозии в разъёме

• При замене используйте оригинальные компоненты

• После аварийного срабатывания всегда проверяйте систему на герметичность

Важно: Этот выключатель является важным элементом безопасности:

• Срабатывает при авариях (ударах)

• Препятствует утечке топлива

• Требует ручного сброса после активации

• Не подлежит ремонту - только замена при неисправности

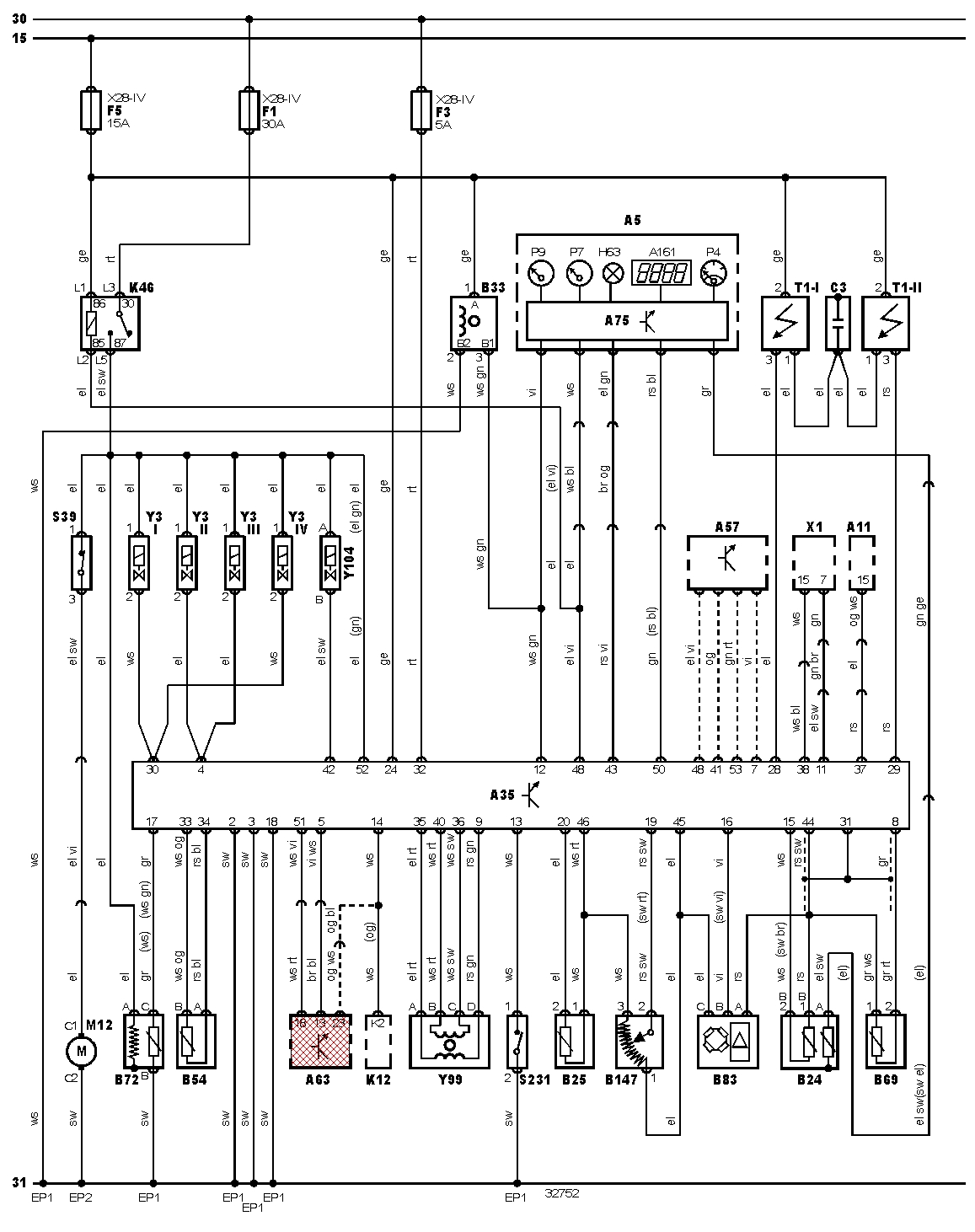

K7M Схема управления двигателем

Обозначение элементов на схеме

Сигналы

• 31 Минус аккумулятора

• 30 Плюс аккумулятора

• 15 Плюс от замка зажигания - Положение ON

Модули

• 403 Модуль управления климат-контролем

Датчики

• B54 Датчик положения коленвала (ДПКВ)

• B24 Датчик температуры охлаждающей жидкости (ДТОЖ)

• B72 Датчик кислорода с подогревом (ДК)

• B26 Датчик температуры всасываемого воздуха (ДТВВ)

• B69 Датчик детонации (ДД)

• B83 Датчик абсолютного давления (ДАД)

• B147 Датчик положения дроссельной заслонки (ДПДЗ)

• B33 Датчик скорости автомобиля (ДСА)

Выключатели - Концевенки

• S39Аварийный топливный выключатель

• S231 Датчик давления ГУР

Панели и блоки

• A161Цифровая приборная панель

• A35 Блок управления двигателем (ЭБУ)

• A5Панель приборов

• A75 Модуль управления приборной панелью

• A11 Многофункциональный модуль управления

• A57 Модуль управления АКПП (TCM)

Разъёмы

• X1 Диагностический разъём (OBD)

Реле

• K46 Реле управления двигателем

• K12 Реле вентилятора охлаждения двигателя

Указатели

• P4 Указатель температуры охлаждающей жидкости

• H63 Лампа неисправности двигателя (Check Engine)

• P7 Тахометр

• P9 Спидометр

Клапаны

• Y99 Клапан холостого хода (КХХ)

• Y104 Клапан продувки адсорбера EVAP

• Y3 Форсунка

Прочее

• T1Катушка зажигания

• C3Помехоподавитель

• M12 Топливный насос

• F Предохранитель
