G4JP Двигатель Hyundai Соната - грм, моменты затяжки, датчики, характеристики

morskoj
Site Admin
Сообщения: 1543
Зарегистрирован: Ср апр 10, 2024 10:21 am

Сообщение morskoj »

Проверка датчика коленчатого вала

Датчик положения коленчатого вала (CKP) определяет угол поворота коленвала (положение поршней) в каждом цилиндре и преобразует эти данные в импульсный сигнал. На основе этого сигнала ЭБУ (ECM) рассчитывает:

Частоту вращения двигателя (обороты).
Момент впрыска топлива.
Угол опережения зажигания.
Функции датчика CKP:
Обеспечивает синхронизацию работы системы впрыска и зажигания.
Позволяет ЭБУ точно определять положение поршней для правильного впрыска топлива и искрообразования.
Является основным датчиком для запуска двигателя — без его сигнала мотор не заведется.

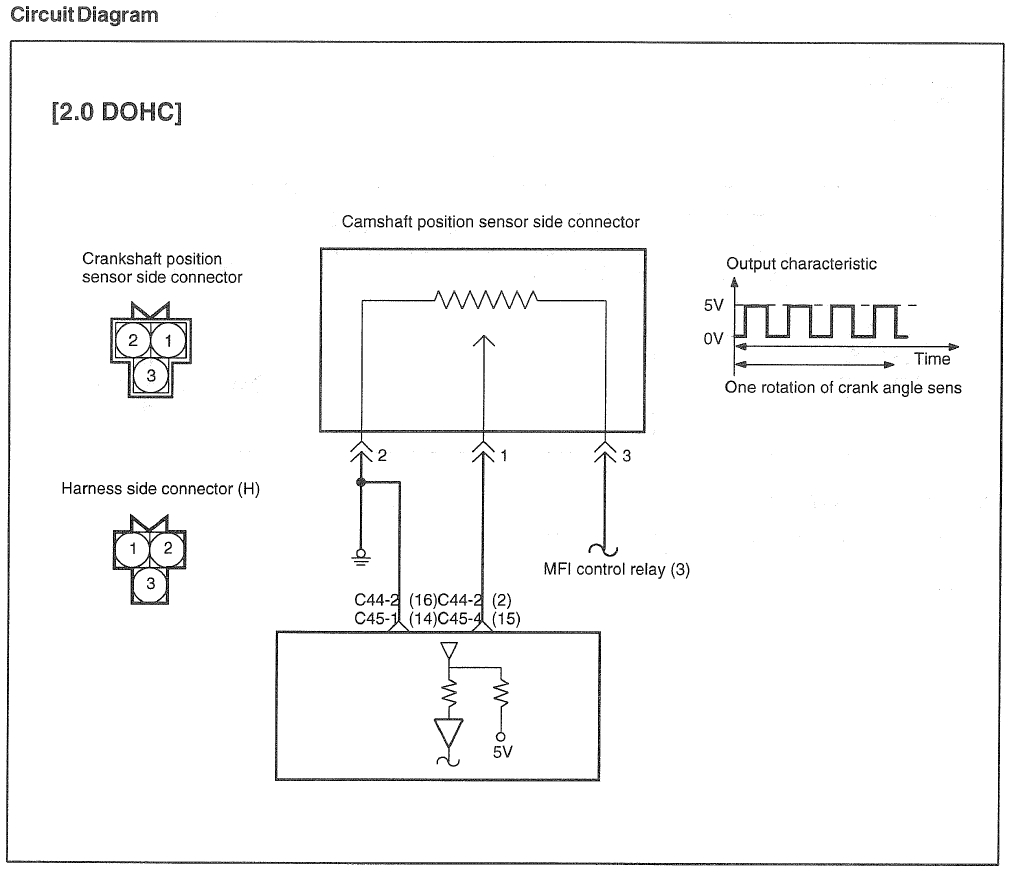

G4JP Проверка датчика коленчатого вала
G4JP Проверка датчика коленчатого вала
morskoj
Site Admin
Сообщения: 1543
Зарегистрирован: Ср апр 10, 2024 10:21 am

Сообщение morskoj »

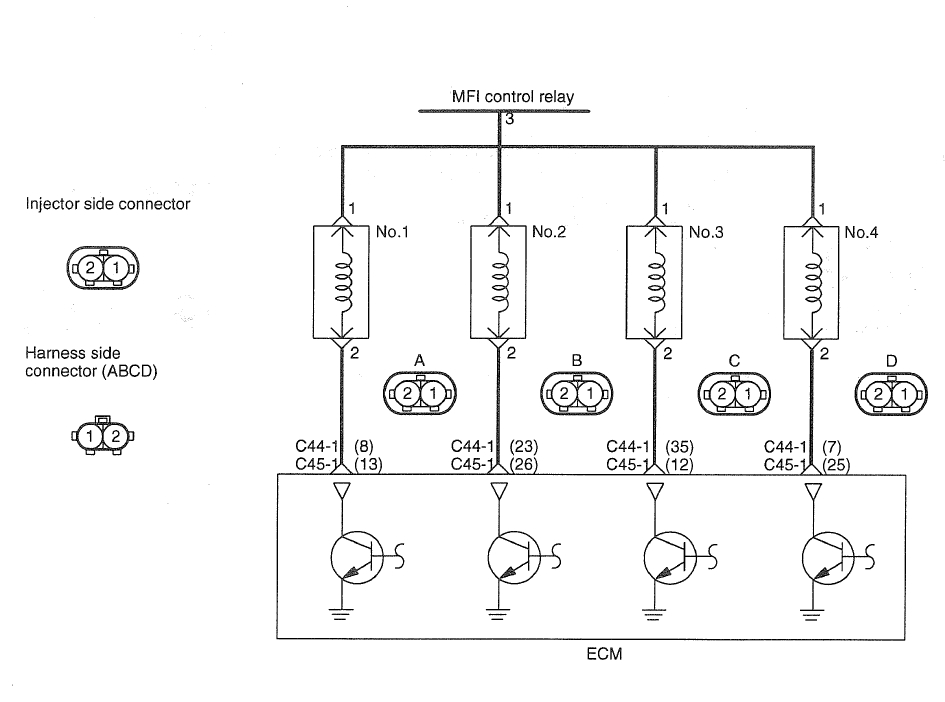

Схема подключение форсунок

Принцип работы:
Форсунка впрыскивает топливо в соответствии с сигналом, поступающим от ЭБУ (ECM). Количество впрыскиваемого топлива определяется длительностью открытия соленоида (временем, на которое подается управляющий импульс).
G4JP Схема подключение форсунок
G4JP Схема подключение форсунок
Проверяемый параметрОтображаемые данныеУсловия проверкиСостояние двигателяНормативные значения
Форсунка Время открытия • Температура ОЖ: 80–95°C
• Все потребители выключены (фары, вентилятор, доп. модули)
• Коробка передач: нейтраль (для АКПП — режим «P»)
• Руль: прямолинейное положение
Холостой ход
(700 ±100 об/мин)
2.2 – 2.9 мс
2000 об/мин 1.8 – 2.6 мс
Резкое ускорение Увеличение времени
morskoj
Site Admin
Сообщения: 1543
Зарегистрирован: Ср апр 10, 2024 10:21 am

Сообщение morskoj »

Проверка клапана продувки адсорбера

Соленоидный клапан продувки адсорбера — это клапан с широтно-импульсным управлением (PWM), который регулирует подачу паров бензина из адсорбера в двигатель для их последующего сжигания.

Принцип работы:
Адсорбер накапливает пары бензина из топливного бака.
ЭБУ (ECM) открывает клапан в определенные моменты, подавая пары во впускной коллектор.
Управление осуществляется с помощью импульсного сигнала переменной скважности (Duty Cycle) — чем дольше клапан открыт, тем интенсивнее продувка.

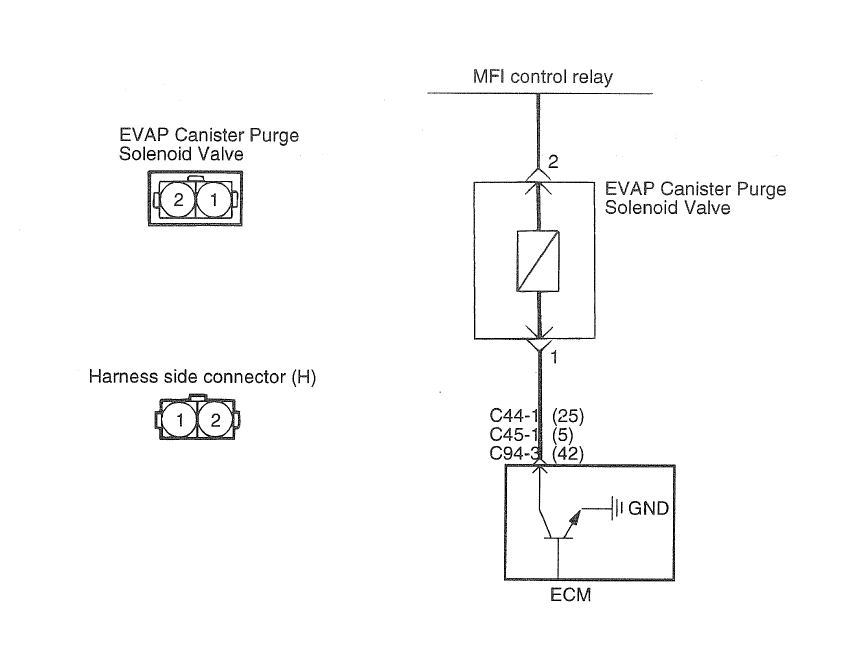

G4JP Проверка клапана продувки адсорбера
G4JP Проверка клапана продувки адсорбера
Как проверить клапан?
Прозвонка мультиметром:

Сопротивление обмотки: 20–60 Ом (зависит от модели).

Бесконечное сопротивление = обрыв, близко к нулю = замыкание.

Проверка на работоспособность:

Подайте 12 В напрямую на контакты — должен быть слышен щелчок.

Подключите диагностический сканер и проверьте управляющий сигнал (Duty %).

Механическая проверка:

Продуйте клапан в закрытом состоянии — воздух не должен проходить.

При подаче напряжения — должен открываться.
morskoj
Site Admin
Сообщения: 1543
Зарегистрирован: Ср апр 10, 2024 10:21 am

Сообщение morskoj »

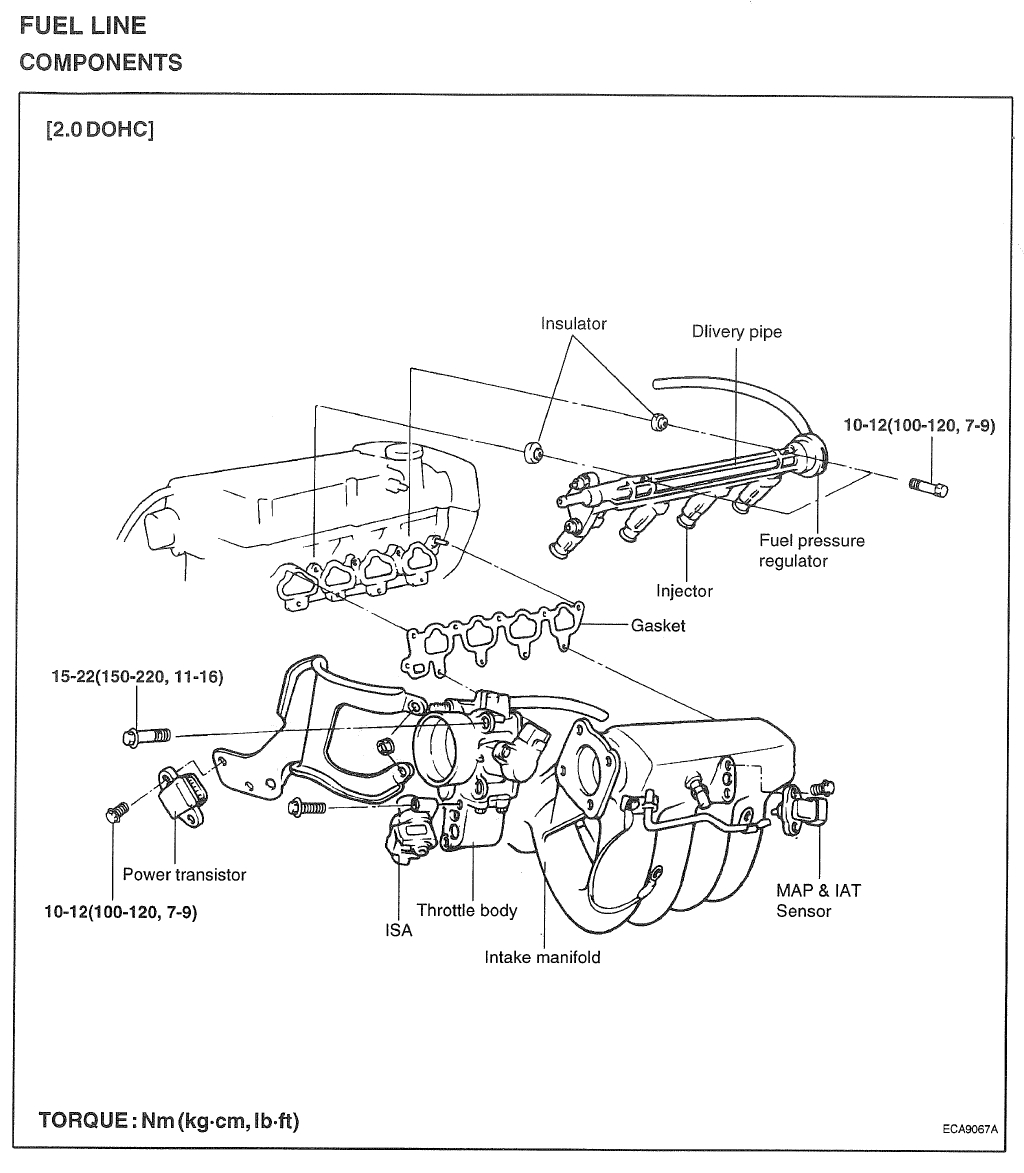

Компоненты системы впрыска

G4JP Компоненты системы впрыска
G4JP Компоненты системы впрыска
