Re: Электроника - краткая теория
Добавлено: Вс июн 15, 2025 4:25 pm
morskoj

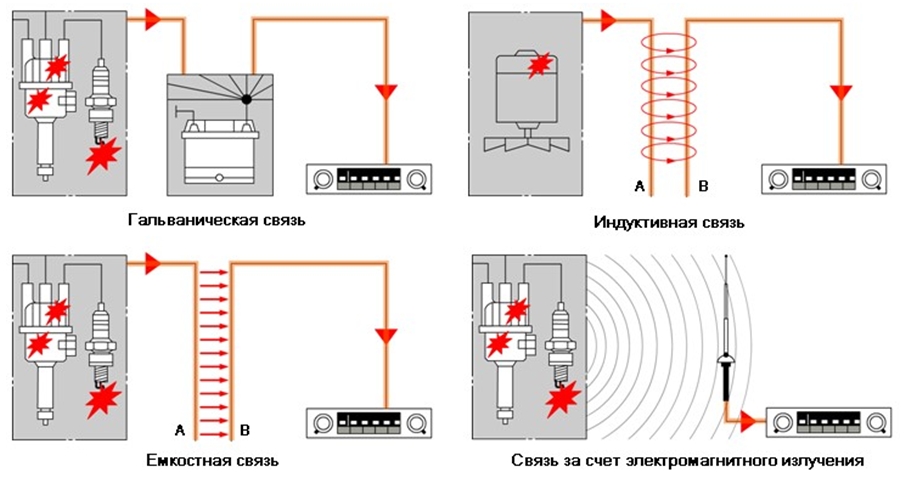

Различные типы помех
- Различные типы помех
- Screenshot_18.jpg (169.74 КБ) 2597 просмотров
Существуют различные пути распространения помех. Первым является непосредственное соединение за счет кабелей и проводников (гальваническая связь). Вторым является так называемая емкостная связь, когда источник и приемник помех не имеют непосредственного соединения. Помеха передается за счет изменения соответствующих электрических полей. Третьим является индуктивная связь. В этом случае передача осуществляется за счет магнитного поля, наводящего помеху в цепи приемника. Как и в случае емкостной связи, непосредственная связь отсутствует. Еще одним способом является излучение. В этом случае электромагнитные волны распространяются по воздуху и принимаются каким-либо предметом, играющим роль антенны. Несмотря на то, что на рисунке в качестве примера приведена аудиосистема, то же самое справедливо для блоков управления и т. д.
Re: Электроника - краткая теория
Добавлено: Вс июн 15, 2025 4:25 pm
morskoj

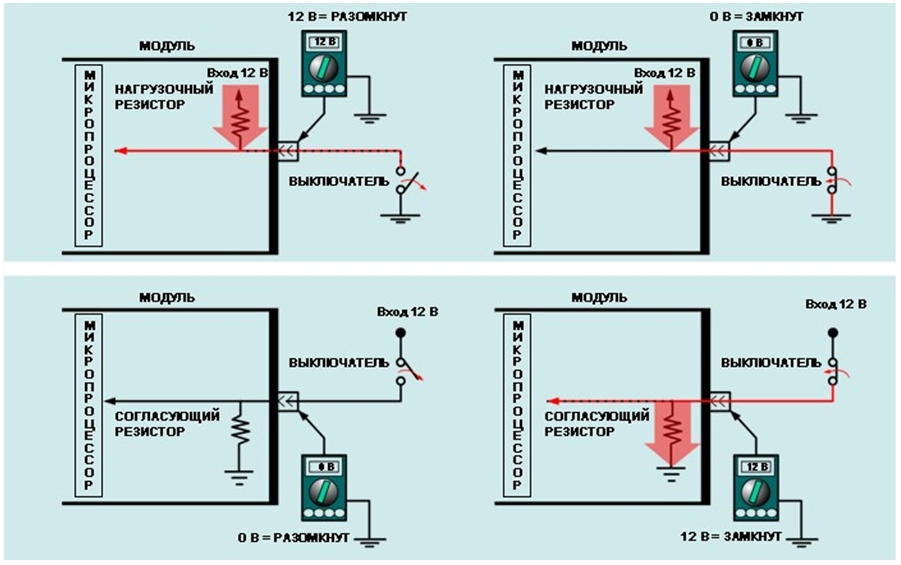

Согласующий / нагрузочный резистор
- Согласующий / нагрузочный резистор
- Screenshot_19.jpg (198.86 КБ) 2596 просмотров
Чтобы блок управления мог определить, замкнут выключатель или разомкнут, часто на выключатель подают напряжение. Простейшим способом является непосредственное соединение выключателя с ЭБУ. Но при такой компоновке схема будет очень чувствительна к помехам, что приведет к ошибкам на входе. Чтобы избежать этого, устанавливают нагрузочный резистор. Задача нагрузочного резистора состоит в обеспечении определен¬ного уровня напряжения и в предотвращении ситуации, когда помеха создает случайное напряжение на сигнальной линии блока управления, что может привести к ошибке входного сигнала. Один вывод нагрузочного резистора подключают к источнику напряжения, а второй вывод подключают к выключателю, идущему на «массу». Если выключатель разомкнут, на блок управления поступает напряжение 12 В, так как ток проходит в блок управления. Если выключатель замкнут, ток проходит через резистор непосредственно на «массу», поэтому напряжение на входе блока управления равно 0 В. Реже используют согласующий резистор, работающий по тому же принципу, но прямо противоположно нагрузочному резистору. Напряжение равно 0 В, если выключатель разомкнут, и поднимается до 12 В, если выключатель замкнут.
Re: Электроника - краткая теория
Добавлено: Вс июн 15, 2025 4:26 pm
morskoj

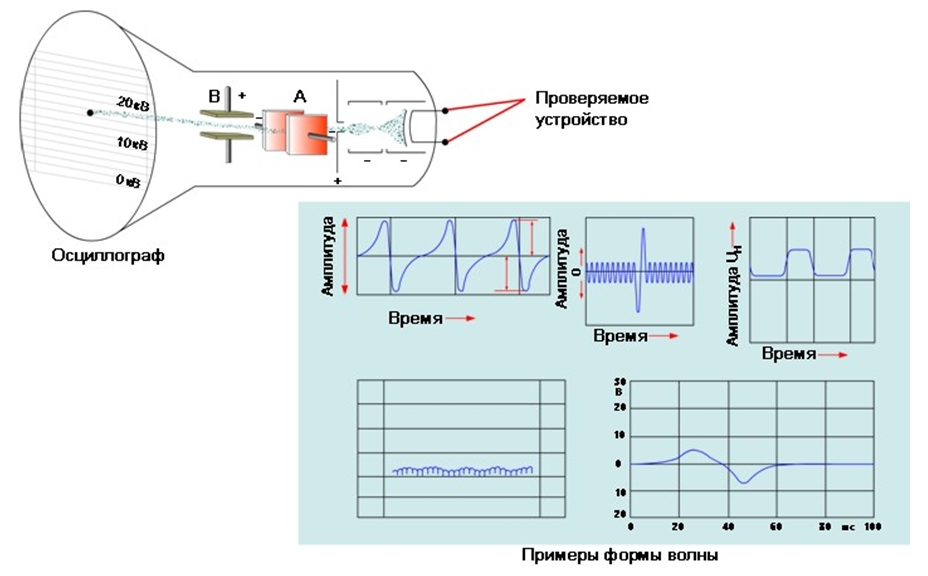

Принцип работы осциллографа
- Принцип работы осциллографа
- Screenshot_20.jpg (149.49 КБ) 2582 просмотра
Так как точно измерить цифровые сигналы вольтметром невозможно, для измерения требуется другой прибор — осциллограф. Осциллограф представляет собой прибор, позволяющий наблюдать электрические сигналы на экране. Для этого электронный луч отклоняется в зависимости от измеряемого напряжения и от времени. Благодаря этому можно увидеть поведение сигнала или напряжения. Как уже было сказано, в ряде случаев мультиметр не дает точной информации, поэтому осциллограф крайне полезен для поиска неисправностей. На рисунках показаны некоторые примеры сигналов, измеренных осциллографом. Они все разные, поэтому следует уметь работать с функцией осциллографа приборов Hi-Scan Pro или GDS (более подробная информация приведена в разделе «Инструмент и оборудование») или с обычным осциллографом. При поиске неисправностей см. Руководство по ремонту, где приведены примеры соответствующих сигналов.
