Синхронизатор

- Синхронизатор Механические трансмиссии автомобиля
- Screenshot_28.jpg (284.22 КБ) 10472 просмотра

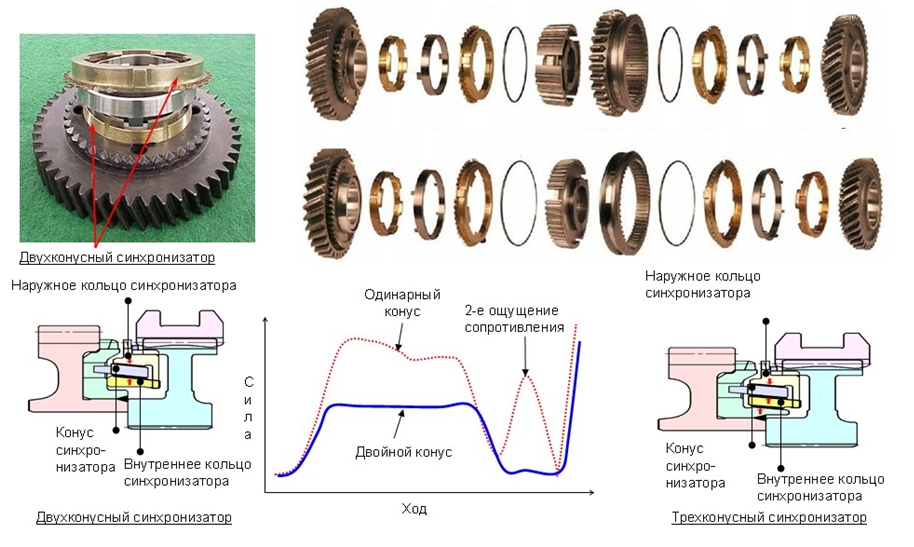

Как уже известно, синхронизатор необходим для выравнивания угловых скоростей вращения ступицы и шестерни включаемой передачи. Выравнивание скоростей достигается путем ускорения / замедления шестерни за счет силы трения, создаваемой синхрони¬затором. Для повышения эффективности синхронизации и, следовательно, безударного переключения передач были разработаны двух- и трехконусные синхронизаторы. Они снижают усилие, которое требуется приложить для переключения передачи, за счет увеличения количества трущихся поверхностей. Результат работы синхронизаторов представлен на графике: сила, необходимая для включения передачи, снижается, а 2 е сопротивление практически устраняется. Трехконусный синхронизатор отличается еще большим количеством трущихся поверхностей, благодаря чему он обладает лучшими характеристиками. Конструкция двух- и трехконусных синхронизаторов очень похожа, однако различие заключается в наличии дополнительной поверхности трения между шестерней и внутренним кольцом синхронизатора (см. верхний левый и нижний правый рисунки: на нижнем правом рисунке изображен трехконусный синхронизатор). Существуют множество других типов синхронизаторов, например синхронизаторы со шпонкой и без нее.

- Синхронизатор Механические трансмиссии автомобиля
- Screenshot_29.jpg (165.9 КБ) 10472 просмотра

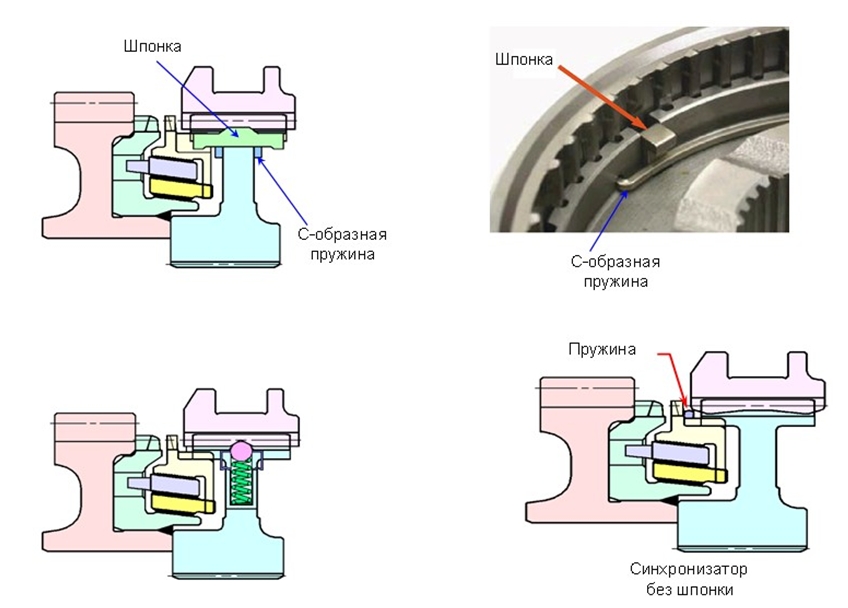

На верхнем рисунке изображен синхронизатор со шпонкой. Шпонка представляет собой небольшую деталь определенной формы, которая расположена в специальном пазе муфты синхронизатора. Пружина вжимает шпонку в паз. Муфта может сжимать пружину, для чего требуется небольшое усилие. Такая конструкция позволяет избежать дребезжания муфты, когда включена нейтральная передача, улучшить качество переключения передач, а также надежно фиксировать шестерню после включения передачи. Те же самые задачи, но другими способами выполняют два типа синхронизаторов без шпонок, изображенные на рисунках в нижней части слайда. В конструкцию синхронизатора, изображенного на левом рисунке, входит стальной шарик, который вжимается пружиной в специальную выемку муфты. Основной принцип этой конструкции аналогичен конструкции синхронизатора со шпонкой. Только в этом случае роль шпонки выполняет шарик. На правом рисунке изображен синхронизатор другой конструкции: муфта фиксируется специальной пружиной, которая стремится разжаться. Она фиксирует либо муфту в положении нейтральной передачи, либо шестерню после включения передачи. Это обеспечивается специальной формой муфты. При включенной нейтральной передаче пружина не сжата, так как в этом случае пружина соприкасается с участком муфты большего диаметра. При перемещении муфты пружина сжимается, так как уменьшается диаметр внутренней поверхности муфты, имеющей искривленную форму. В определенной точке диаметр внутренней поверхности снова увеличивается. Пружина стремится максимально разжаться, поэтому она перемещает муфту в положение, соответствующее нейтральной или какой-либо включенной передачи в зависимости от того, на какую сторону от высшей точки воздействует пружина.
