Re: Toyota - Где находится диагностический разъем OBD: полное руководство
Добавлено: Пт май 01, 2026 2:47 am
morskoj
TOYOTA COROLLA bis 99

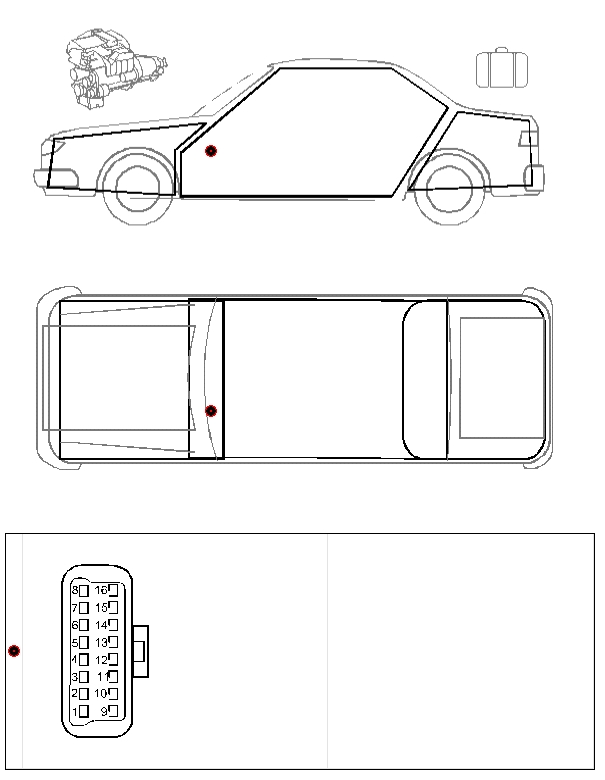

- TOYOTA COROLLA bis 99 место установки разъема диагностики
- TOYOTA COROLLA bis 99.jpg (98.17 КБ) 2519 просмотров
Re: Toyota - Где находится диагностический разъем OBD: полное руководство
Добавлено: Пт май 01, 2026 2:50 am
morskoj
TOYOTA CRESSIDIA (Blinkcode)

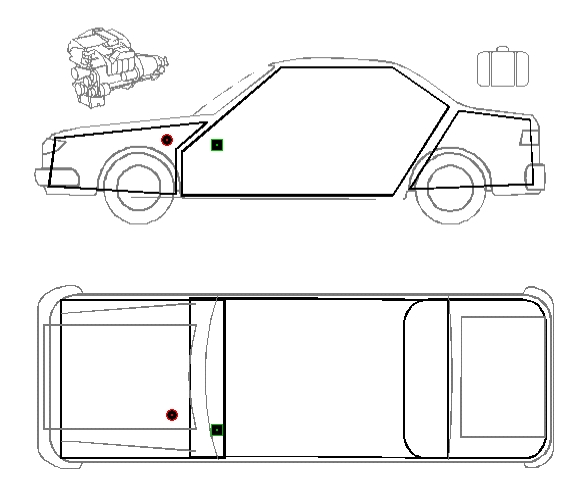

- TOYOTA CRESSIDIA (Blinkcode) место установки разъема диагностики
- TOYOTA CRESSIDIA (Blinkcode)_1.jpg (73.95 КБ) 2519 просмотров
У автомобилей, которые дополнительно были оснащены иммобилайзером, ПЕРЕД проведением
диагностики с использованием световых кодов необходимо деактивировать иммобилайзер. В
противном случае выдача световых кодов будет невозможна.
Для активации светового кода необходимо соединить клеммы TE1 и E1 диагностического разъема и включить зажигание. Для анализа световых кодов с помощью тестера KTS надо вызвать программу проверки!

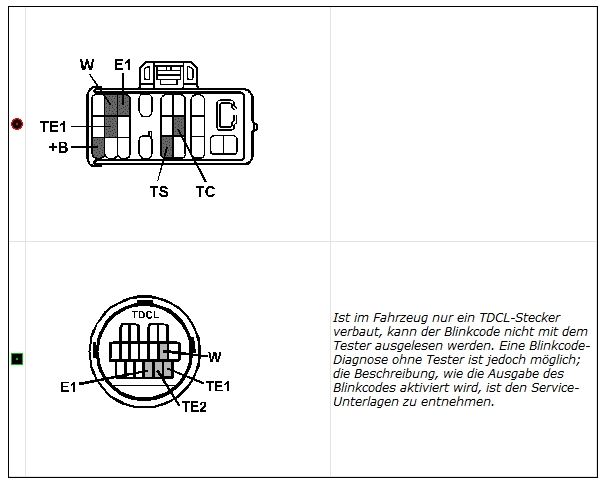

- TOYOTA CRESSIDIA (Blinkcode) разъем диагностики
- TOYOTA CRESSIDIA (Blinkcode)_2.jpg (98.92 КБ) 2519 просмотров
При наличии в автомобиле только разъема TDCL вывод светового кода с помощью тестера невозможен. Однако, можно провести диагностику с помощью световых кодов без тестера. Описание активации вывода светового кода дается в сервисной документации.
- TOYOTA CRESSIDIA (Blinkcode) распиновка разъема диагностики
- TOYOTA CRESSIDIA (Blinkcode)_3.jpg (35.21 КБ) 2519 просмотров
Re: Toyota - Где находится диагностический разъем OBD: полное руководство
Добавлено: Пт май 01, 2026 2:52 am
morskoj
TOYOTA HILUX (Blinkcode)

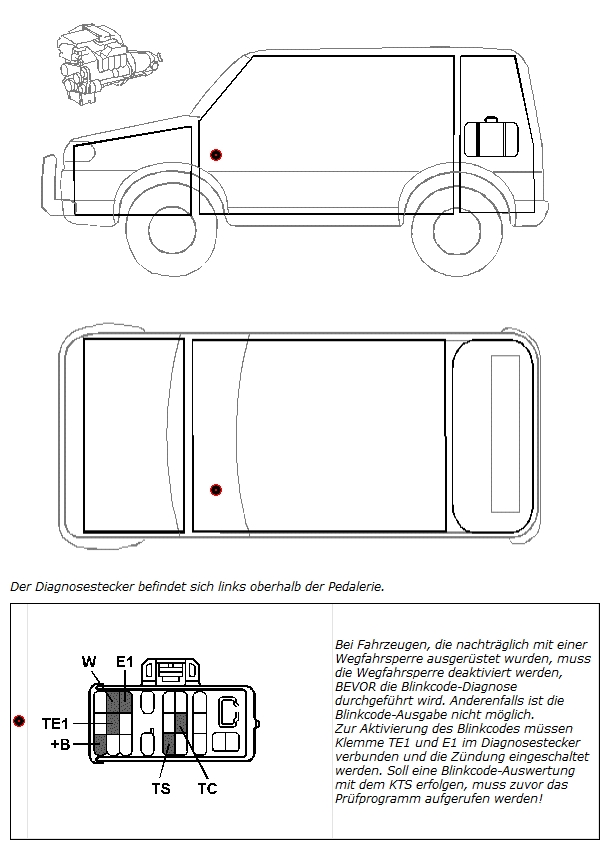

- TOYOTA HILUX (Blinkcode) место установки разъема диагностики
- TOYOTA HILUX (Blinkcode)_1.jpg (193.73 КБ) 2519 просмотров
На автомобилях, которые были дооборудованы иммобилайзером, необходимо деактивировать иммобилайзер ПЕРЕД проведением диагностики по мигающему коду. В противном случае выдача мигающего кода невозможна.
Для активации мигающего кода необходимо соединить клеммы TE1 и E1 в диагностическом разъёме и включить зажигание. Если предполагается выполнять анализ мигающего кода с помощью прибора KTS, необходимо предварительно вызвать тестовую программу.
Распиновка
- TOYOTA HILUX (Blinkcode) распиновка разъема диагностики
- TOYOTA HILUX (Blinkcode)_2.jpg (42.01 КБ) 2519 просмотров
Re: Toyota - Где находится диагностический разъем OBD: полное руководство
Добавлено: Пт май 01, 2026 2:53 am
morskoj
TOYOTA LAND CRUISER

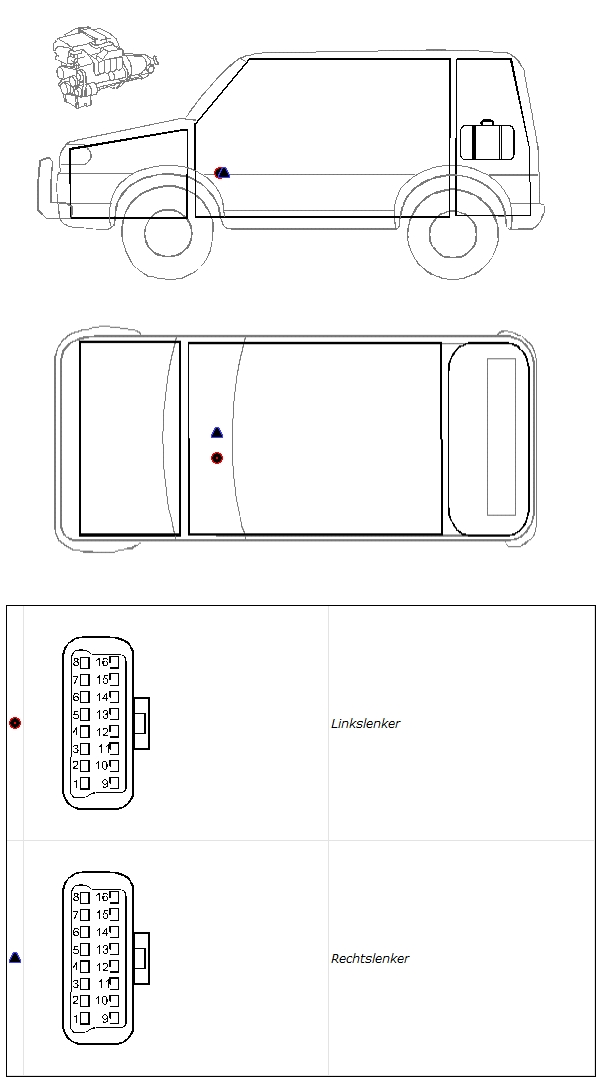

- TOYOTA LAND CRUISER место установки разъема диагностики
- TOYOTA LAND CRUISER_1.jpg (131.2 КБ) 2519 просмотров
Re: Toyota - Где находится диагностический разъем OBD: полное руководство
Добавлено: Пт май 01, 2026 2:54 am
morskoj
TOYOTA MR2

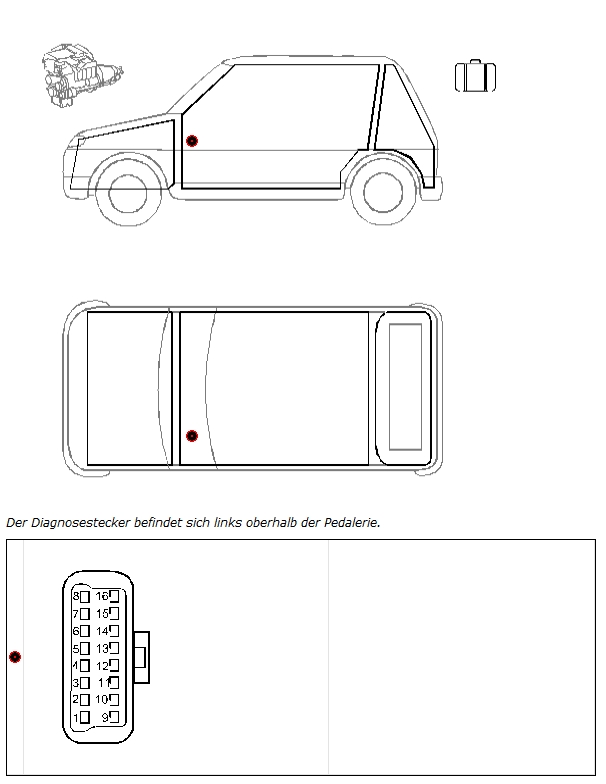

- TOYOTA MR2 место установки разъема диагностики
- TOYOTA MR2_1.jpg (88.23 КБ) 2519 просмотров
Re: Toyota - Где находится диагностический разъем OBD: полное руководство
Добавлено: Пт май 01, 2026 2:54 am
morskoj
TOYOTA PASEO
- TOYOTA PASEO место установки разъема диагностики
- TOYOTA PASEO_1.jpg (97.76 КБ) 2519 просмотров
Re: Toyota - Где находится диагностический разъем OBD: полное руководство
Добавлено: Пт май 01, 2026 2:56 am
morskoj
TOYOTA PASEO (Blinkcode)

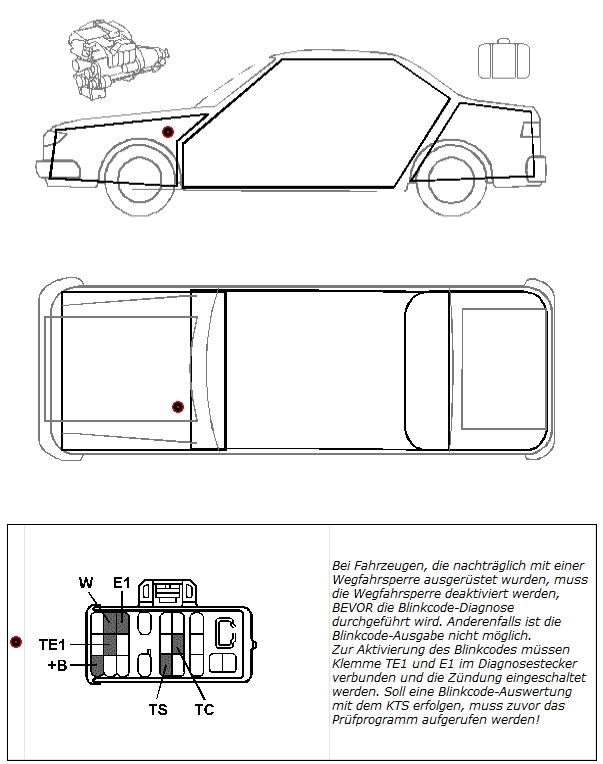

- TOYOTA PASEO (Blinkcode) место установки разъема диагностики
- TOYOTA PASEO (Blinkcode)_1.jpg (179.55 КБ) 2519 просмотров
На автомобилях, которые были дооборудованы иммобилайзером, этот иммобилайзер должен быть деактивирован ПЕРЕД проведением диагностики с помощью мигающего кода. В противном случае выдача мигающего кода невозможна.
Для активации мигающего кода необходимо соединить клеммы TE1 и E1 в диагностическом разъёме и включить зажигание. Если анализ мигающего кода должен выполняться с помощью прибора KTS, необходимо предварительно вызвать тестовую программу.
Распиновка
- TOYOTA PASEO (Blinkcode) распиновка разъема диагностики
- TOYOTA PASEO (Blinkcode)_2.jpg (39.43 КБ) 2519 просмотров
Re: Toyota - Где находится диагностический разъем OBD: полное руководство
Добавлено: Пт май 01, 2026 2:57 am
morskoj
TOYOTA PREVIA (interne Modellbezeichnung TCR 20)

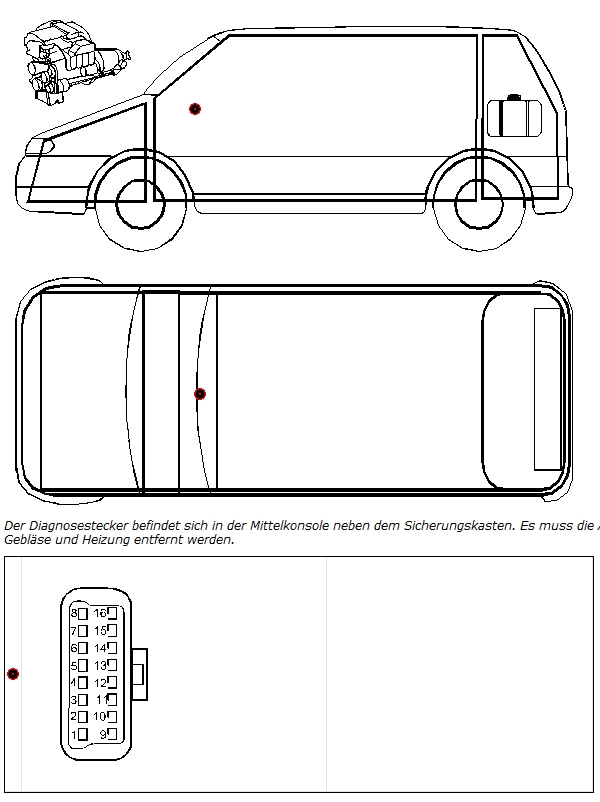

Диагностический разъём находится в центральной консоли рядом с блоком предохранителей. Для доступа к нему необходимо снять крышку над регулировочными рычагами вентилятора и отопителя.
- TOYOTA PREVIA (interne Modellbezeichnung TCR 20) место установки разъема диагностики
- TOYOTA PREVIA (interne Modellbezeichnung TCR 20)_1.jpg (137.98 КБ) 2519 просмотров
