Re: AUDI - где разъем диагностики?
Добавлено: Вс апр 12, 2026 5:32 pm
morskoj
AUDI A6 ab 99 (PRC)
- AUDI A6 ab 99 (PRC) место установки разъема диагностики
- AUDI A6 ab 99 (PRC).jpg (97.25 КБ) 881 просмотр
Распиновка
- AUDI A6 ab 99 (PRC) распиновака разъема диагностики
- AUDI A6 ab 99 (PRC)_raspinovka.jpg (33.73 КБ) 881 просмотр
Re: AUDI - где разъем диагностики?
Добавлено: Вс апр 12, 2026 5:33 pm
morskoj
AUDI A6 bis 97

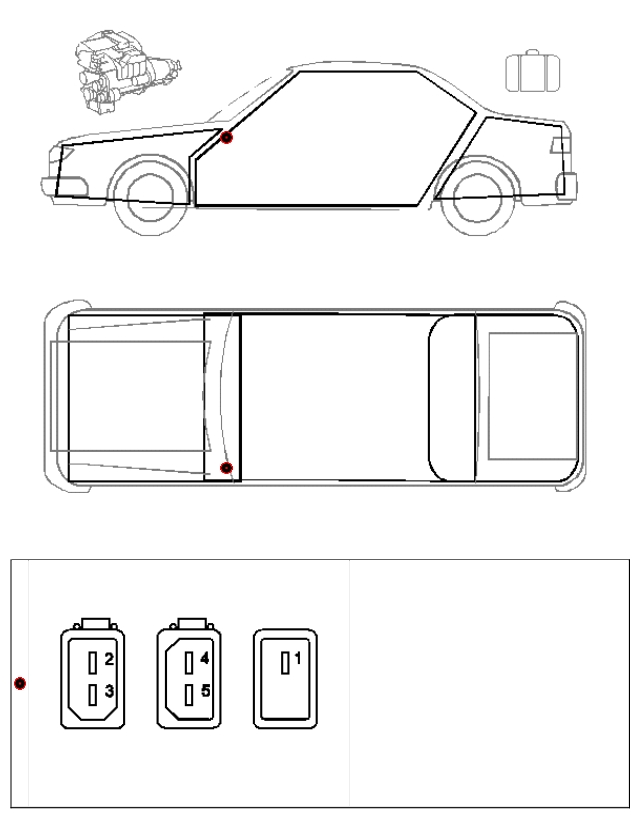

- AUDI A6 bis 97 место установки разъема диагностики
- AUDI A6 bis 97.jpg (98.09 КБ) 881 просмотр
РАспиновка
- AUDI A6 bis 97 распиновка разъема диагностики
- AUDI A6 bis 97_raspinovka.jpg (35.62 КБ) 881 просмотр
Re: AUDI - где разъем диагностики?
Добавлено: Вс апр 12, 2026 5:34 pm
morskoj
AUDI A8 ab 2000

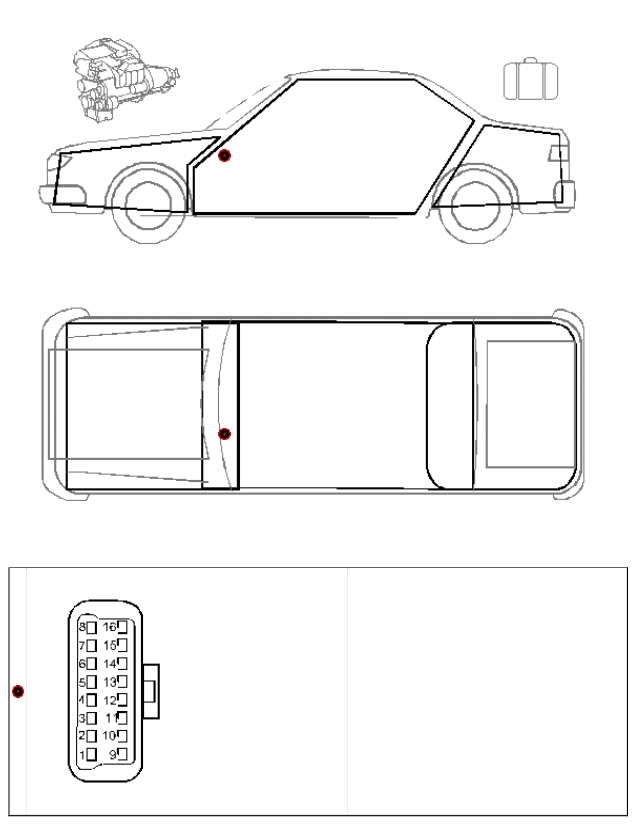

- AUDI A8 ab 2000 место размещения разъема диагностики
- AUDI A8 ab 2000.jpg (98.19 КБ) 881 просмотр
РАспиновка
- AUDI A8 ab 2000 распиновка разъема диагностики
- AUDI A8 ab 2000_raspinovka.jpg (33.92 КБ) 881 просмотр
Re: AUDI - где разъем диагностики?
Добавлено: Вс апр 12, 2026 5:36 pm
morskoj
AUDI A8 bis 2000

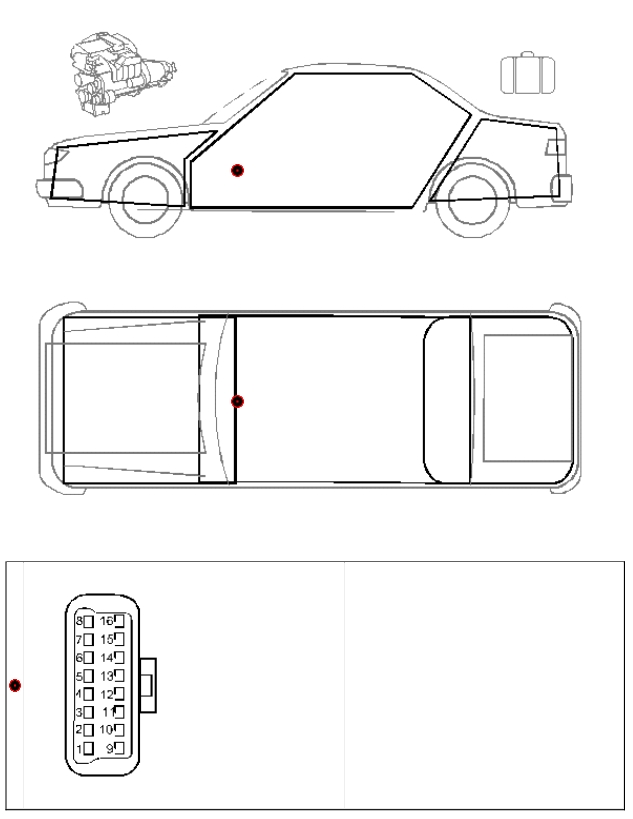

- AUDI A8 bis 2000 место установки разъема диагностики
- AUDI A8 bis 2000.jpg (100.21 КБ) 881 просмотр
Распиновка разъема диагностики
- AUDI A8 bis 2000 распиновка разъема диагностики
- AUDI A8 bis 2000_raspinovka.jpg (33.96 КБ) 881 просмотр
Re: AUDI - где разъем диагностики?
Добавлено: Вс апр 12, 2026 5:37 pm
morskoj
AUDI TT

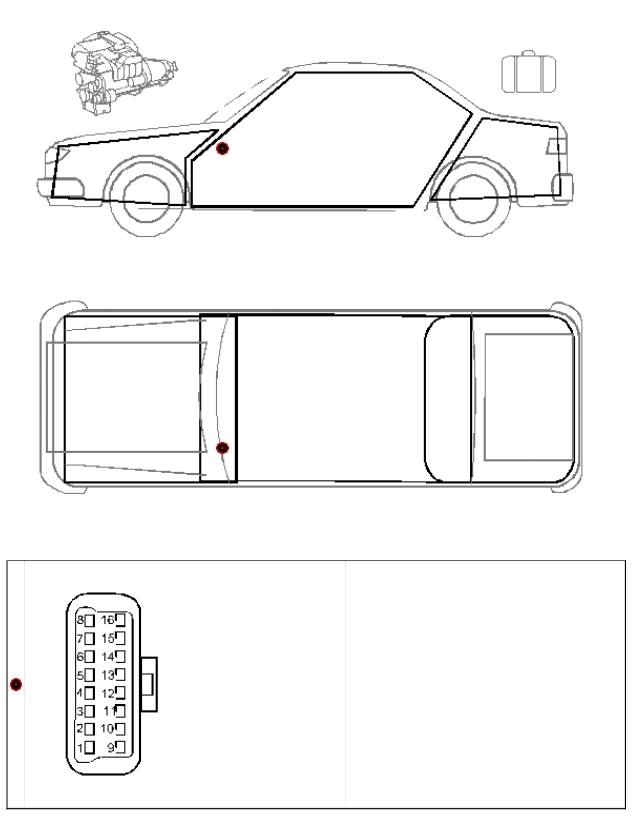

- AUDI TT место размещения разъема диагностики
- AUDI TT.jpg (97.36 КБ) 881 просмотр
РАспиновка
- AUDI TT распиновка разъема диагностики
- AUDI TT_raspinovka.jpg (33.54 КБ) 881 просмотр
Re: AUDI - где разъем диагностики?
Добавлено: Вс апр 12, 2026 5:38 pm
morskoj
AUDI V8
- AUDI V8 распиновка разъема диагностики
- AUDI V8_raspinovka.jpg (35.55 КБ) 881 просмотр
Распиновка
- AUDI V8 распиновка разъема диагностики
- AUDI V8_raspinovka.jpg (35.55 КБ) 881 просмотр
Re: AUDI - где разъем диагностики?
Добавлено: Вс апр 12, 2026 5:40 pm
morskoj
Zusatzinformation OBD (CARB)
Точное место расположения диагностического разъема указано в соответствующем пункте
для конкретной модели или в сервисной документации.

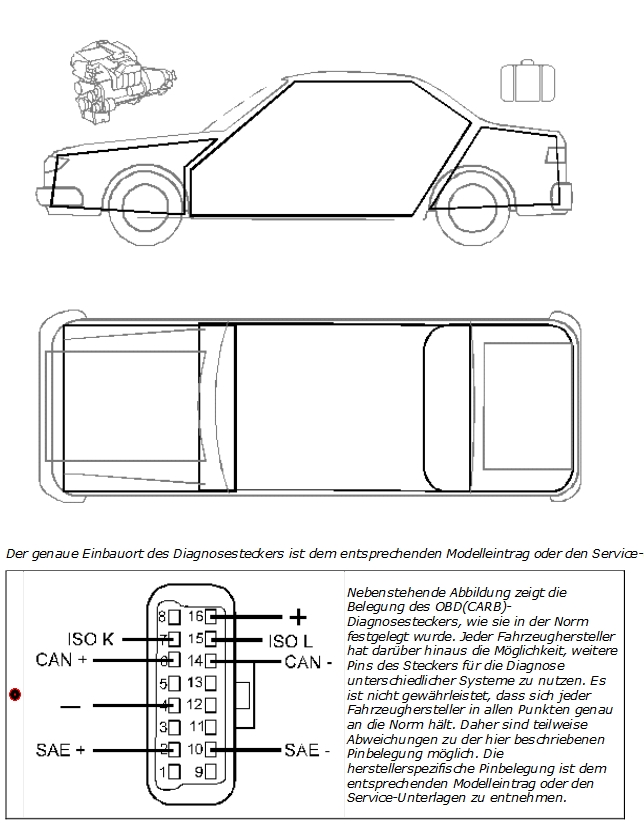

- Zusatzinformation OBD (CARB) место установки разъема диагностики
- Zusatzinformation OBD (CARB).jpg (237.48 КБ) 881 просмотр
На приведенном здесь рисунке показано расположение выводов диагностического разъема OBD (CARB) в соответствии со стандартом. Каждый изготовитель автомобилей имеет кроме того возможность использования других выводов разъема для диагностики различных систем. Тем самым не обеспечивается точное соблюдение изготовителями автомобилей всех пунктов стандарта. Поэтому возможны отклонения от описанного здесь расположения выводов. Расположение выводов у конкретных изготовителей указано в соответствующем пункте
для конкретной модели или в сервисной документации.
Распиновка

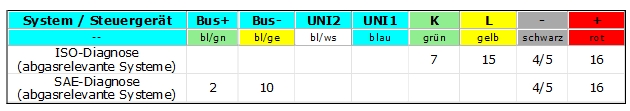

- Zusatzinformation OBD (CARB) распиновка разъема диагностики
- Zusatzinformation OBD (CARB)_raspinovka.jpg (52.61 КБ) 881 просмотр
Re: AUDI - где разъем диагностики?
Добавлено: Вс апр 12, 2026 5:42 pm
morskoj
Zusatzinformation PSG 5

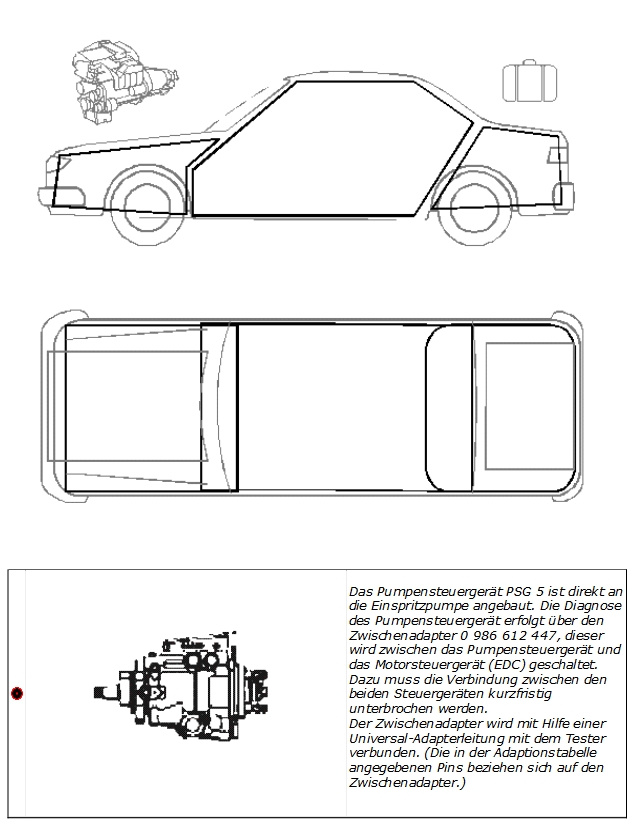

- Zusatzinformation PSG 5 место установки разъема диагностики
- Zusatzinformation PSG 5.jpg (195.75 КБ) 879 просмотров
Блок управления насоса PSG 5 установлен непосредственно на ТНВД. Диагностика блока управления насоса осуществляется с использованием промежуточного адаптера 0 986 612 447, который подключается между блоком управления насоса и блоком управления двигателя (EDC). Для этого надо на некоторое время прервать соединение между обоими блоками управления.
Промежуточный адаптер соединяется с тестером с помощью универсального адаптерного провода. (Выводы, указанные в таблице адаптации, относятся к промежуточному адаптеру.)
Распиновка
- Zusatzinformation PSG 5 распиновка разъема диагностики
- Zusatzinformation PSG 5_raspinovka.jpg (42.57 КБ) 879 просмотров
