Проверка и регулировка системы холостого хода

Проверка оборотов холостого хода

Условия для проведения проверки

Двигатель прогрет до рабочей температуры

Исправная система зажигания

Установлен чистый воздушный фильтр

АКПП в положении "P" (паркинг)

Все дополнительные системы (включая кондиционер) выключены

Параметры холостого хода

Параметр	Значение
Обороты ХХ	750±50 об/мин

Особенности:

Обороты холостого хода регулируются электронным блоком управления (ЭБУ)

Ручная регулировка не предусмотрена

Действия при отклонениях:

Проверить систему впуска на наличие подсоса воздуха

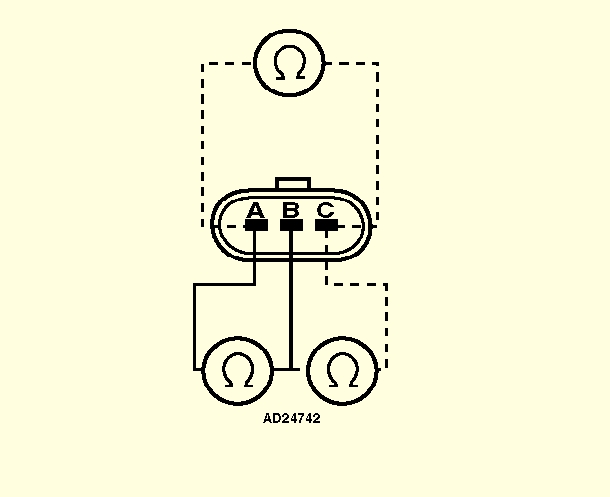

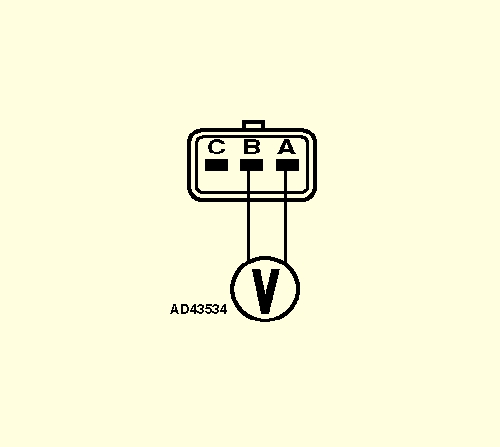

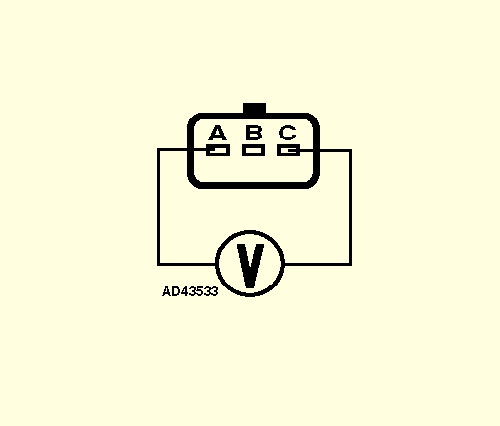

Выполнить диагностику компонентов:

Датчик положения дроссельной заслонки (ДПДЗ)

Регулятор холостого хода (РХХ)

Датчик массового расхода воздуха (ДМРВ)

Проверить электрические цепи:

Цепи питания датчиков

Цепи управления исполнительными механизмами

Примечание: Для точной диагностики рекомендуется использовать сканер OBD-II для считывания параметров работы системы в реальном времени.

Сообщение

Проверка уровня CO (оксида углерода)

Нормативные показатели

Параметр	Значение
Макс. уровень CO	0,5% (на выходе выхлопной трубы)

Особенности регулировки:

Уровень CO контролируется электронным блоком управления (ЭБУ)

Ручная регулировка не предусмотрена

Действия при повышенном уровне CO:

Проверить герметичность:

Впускной системы (подсос воздуха)

Выпускной системы (утечки выхлопных газов)

Выполнить диагностику компонентов:

Датчик кислорода (лямбда-зонд)

Датчик температуры охлаждающей жидкости

Форсунки впрыска топлива

Систему зажигания

Провести электрические проверки:

Цепи датчиков

Питание форсунок

Сигналы управления ЭБУ

Примечание: Превышение нормы CO обычно указывает на:

Богатую топливную смесь

Неисправность каталитического нейтрализатора

Проблемы в системе подачи топлива

Сообщение

Настройки положения дроссельной заслонки

Начальное положение установлено производителем

Регулировка не предусмотрена

Сообщение

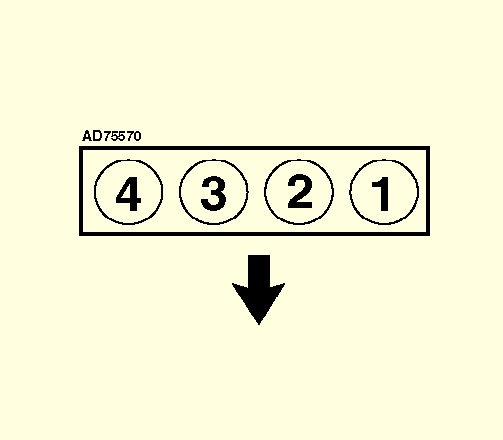

Угол опережения зажигания и порядок работы цилиндров

Технические параметры

Параметр	Значение
Порядок работы цилиндров	1-3-4-2

Особенности:

Угол опережения зажигания регулируется электронным блоком управления (ЭБУ)

Ручная регулировка не предусмотрена

Примечания:

Порядок работы 1-3-4-2 является стандартным для 4-цилиндровых двигателей

Все корректировки угла зажигания выполняются автоматически на основе данных:

Датчика детонации

Датчика положения коленвала

Датчика положения распредвала

При возникновении проблем с зажиганием необходимо проверить:

Состояние свечей зажигания

Исправность катушек зажигания

Целостность проводки датчиков

: Двигатель Renault K4M Порядок работы цилиндров; Screenshot_6.jpg (34.74 КБ) 78 просмотров

Сообщение

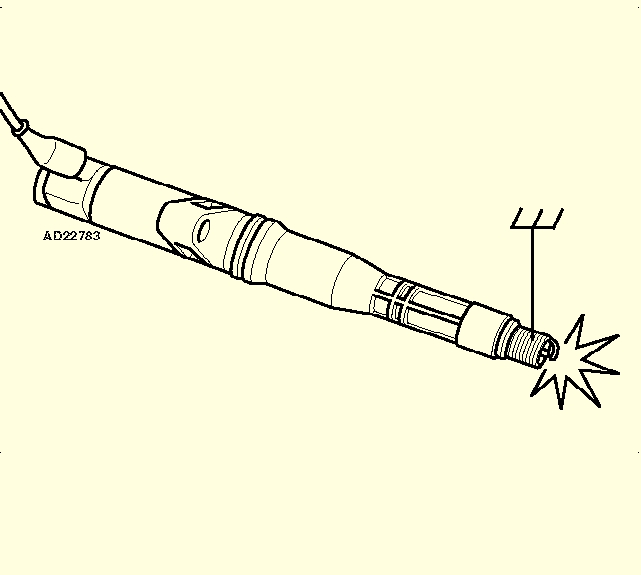

Проверка искрообразования в системе зажигания

Методика проверки

Меры предосторожности:

Перед проверкой отсоедините разъемы форсунок для защиты каталитического нейтрализатора

Порядок проверки:

Выключите зажигание

Отсоедините разъем проверяемой катушки зажигания

Извлеките катушку зажигания из свечного колодца

Подключите тестовую свечу к катушке

Восстановите соединение разъема катушки

Обеспечьте надежное заземление корпуса тестовой свечи

Кратковременно проверните двигатель стартером

Проверьте наличие устойчивой синей искры

Требования:

Искра должна быть яркой, синего цвета

Разряд должен происходить стабильно при каждом провороте

Действия при отсутствии искры:

Проверить цепь высокого напряжения:

Состояние свечей зажигания

Целостность катушек зажигания

Проводку системы зажигания

Выполнить проверку компонентов согласно "Общим процедурам тестирования"

Завершение проверки:

Повторите тест для всех цилиндров

Установите все компоненты на место после завершения проверки

Примечание: Слабая или оранжевая искра указывает на проблемы в системе зажигания и требует дополнительной диагностики.

: Двигатель Renault K4M Проверка искрообразования в системе зажигания; Screenshot_7.jpg (67.73 КБ) 77 просмотров

Сообщение

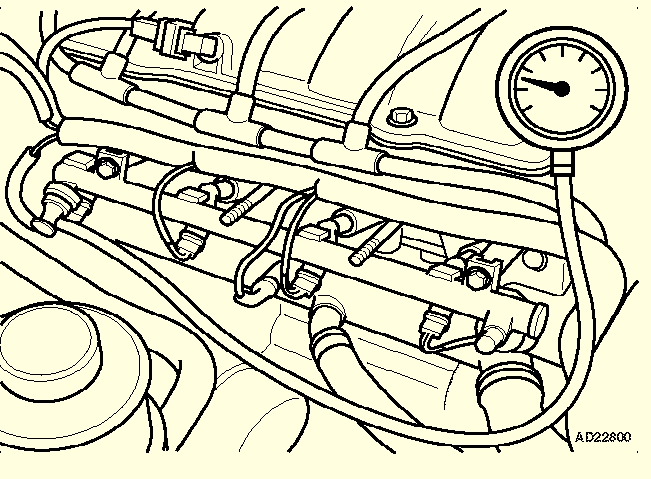

Проверка давления топлива

Параметры давления в топливной системе

Параметр	Условия измерения	Значение	Примечания
Системное давление	Холостой ход	3,5±0,2 бар	1, 2

Подключение манометра:

Установите измерительный прибор между топливоподающей магистралью и топливной рампой

Особые случаи:

Если двигатель не запускается или не работает на холостом ходу - выполните проверку компонентов системы и диагностику по электросхеме

Требования к проверке:

Двигатель должен быть прогрет до рабочей температуры

Топливный насос должен находиться в исправном состоянии

Проверку следует проводить при работающем двигателе

Примечание: Отклонение давления от нормы может указывать на:

Неисправность топливного насоса

Засорение топливного фильтра

Проблемы с регулятором давления топлива

Утечки в топливной системе

: Двигатель Renault K4M Проверка давления топлива; Screenshot_8.jpg (305.82 КБ) 76 просмотров

Сообщение

Двигатель Renault K4M Проверка топливного насоса

Проверка работоспособности

Условия проверки	Ожидаемый результат	Примечания
Активация перемычкой	Работа топливного насоса	10, 11

Методика проверки:

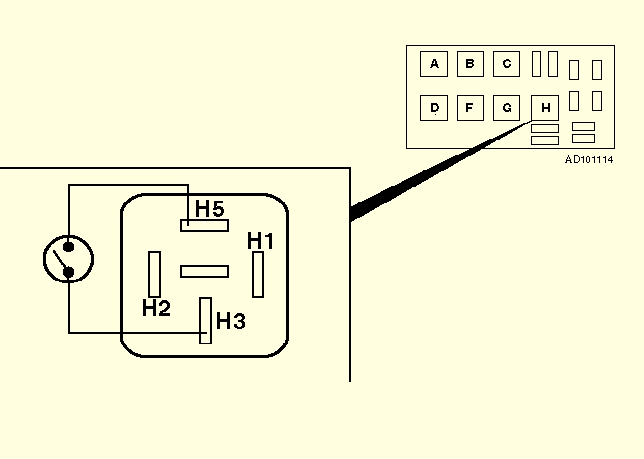

Замкните клеммы H3 и H5 реле топливного насоса перемычкой

При включении зажигания должен быть слышен звук работающего насоса

: Двигатель Renault K4M Проверка производительности топливного насоса; Screenshot_9.jpg (53.19 КБ) 75 просмотров

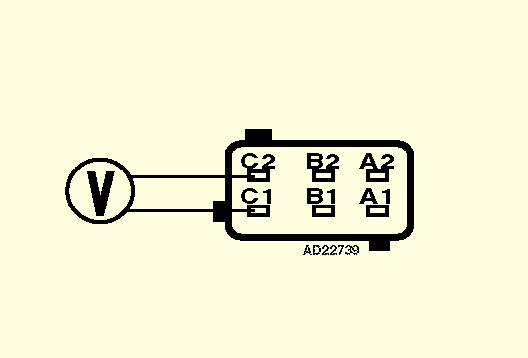

Проверка напряжения питания

Клеммы	Условия проверки	Нормальное напряжение	Примечания
C1-C2	Зажигание включено	11-14 В	7, 12

Критерии оценки:

Напряжение <11 В: проверить:

Состояние реле топливного насоса

Целостность проводки

Предохранители

Отсутствие напряжения: возможен обрыв цепи

: Двигатель Renault K4M Проверка питания топливного насоса; Screenshot_15.jpg (31.61 КБ) 72 просмотра

Проверка производительности топливного насоса

Давление	Условия проверки	Норма производительности	Примечания
3,5±0,2 бар	Принудительная работа насоса	0,5-0,66 л/30 сек	3, 4, 5

Методика проверки

Подготовка:

Отсоедините топливоподающую магистраль от рампы

Поместите конец магистрали в мерную колбу

Активация насоса:

Замкните клеммы H3 и H5 реле топливного насоса перемычкой

Используйте провод с выключателем для контроля

Измерение:

Замерьте объем топлива, подаваемый за 30 секунд

Убедитесь, что давление соответствует 3,5±0,2 бар

Критерии оценки:

Нормальная производительность: 500-660 мл за 30 секунд

Пониженная подача указывает на:

Износ топливного насоса

Засорение топливного фильтра

Проблемы в электропитании насоса

Примечание: Проверку следует проводить при:

Исправном реле топливного насоса

Хорошем состоянии топливных магистралей

Достаточном уровне топлива в баке

: Двигатель Renault K4M Проверка производительности топливного насоса; Screenshot_9.jpg (53.19 КБ) 75 просмотров

Ключевые моменты диагностики:

Для проверки необходимо:

Исправное реле топливного насоса

Хороший контакт в разъемах

Полностью заряженный АКБ

Дополнительные проверки:

Давление в топливной системе (норма: 3.5±0.2 бар)

Производительность насоса (0.5-0.66 л/30 сек)

Состояние топливного фильтра

Типичные неисправности:

Износ щеток насоса

Засорение фильтра грубой очистки в баке

Окисление контактов разъема питания

Примечание: Для точной диагностики рекомендуется использовать манометр для проверки давления в топливной рампе.

Сообщение

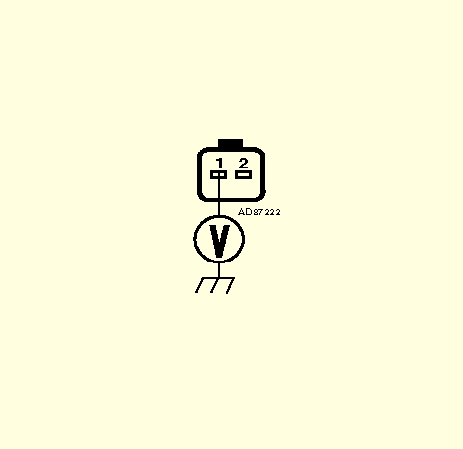

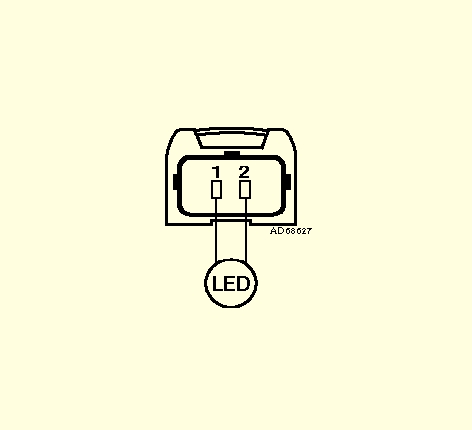

Диагностика топливных форсунок

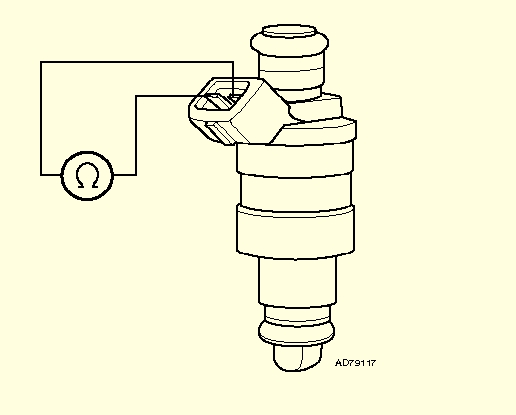

Проверка сопротивления форсунки

Параметр	Условия	Нормальное значение	Примечание
Клеммы 1-2	На отключенной форсунке	14.5 Ом	6

: Двигатель Renault K4M Проверка сопротивления форсунки; Screenshot_12.jpg (45.95 КБ) 74 просмотра
