Каталог деталей двигателя K4M (16кл) LADA LARGUS

Сообщение

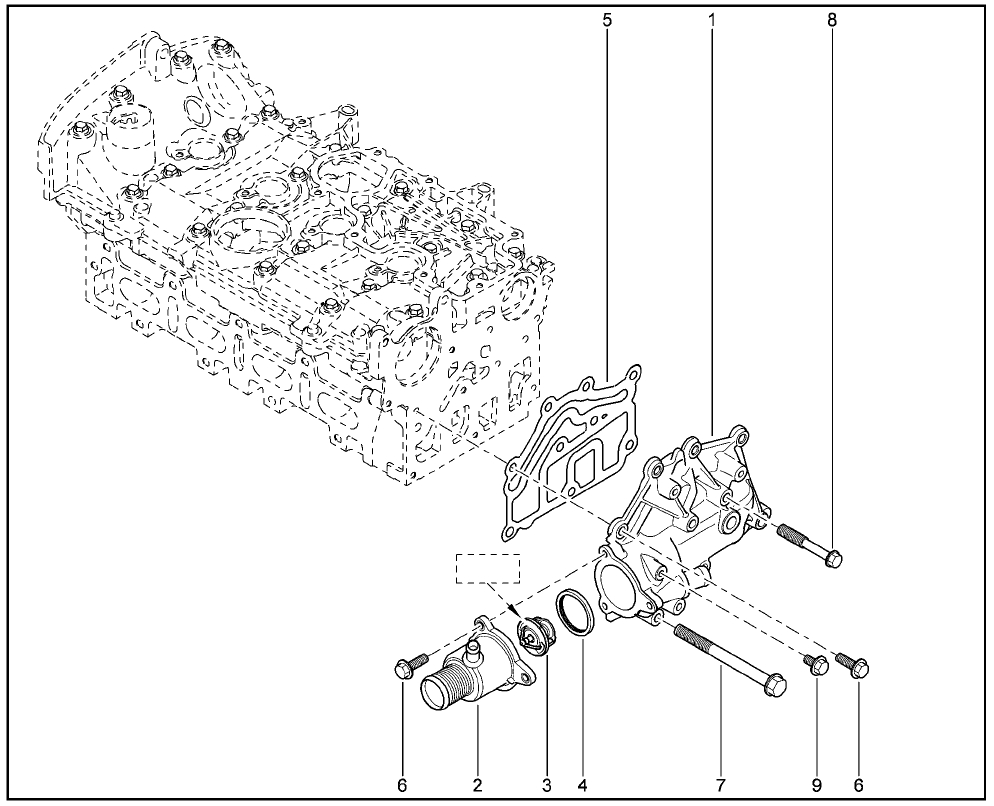

Номер и схема термостата двигателя Renault K4M (16кл) Лада Ларгус

: Номер и схема термостата двигателя Renault K4M (16кл) Лада Ларгус; Screenshot_11.jpg (288.71 КБ) 124 просмотра

№ поз.	Вкл. в з/ч	Номер детали	Кол.	Наименование
1	+	8200934203	1	Корпус водоотводящего патрубка
2	+	8200561420	1	Корпус термостата
3	+	8200772985	1	Термостат в сборе
4	+	8200267272	1	Уплотнительное кольцо термостата
5	+	7700104129	1	Прокладка термостата
6	+	7703002838	1	Болт шестигранный с буртиком м
7	+	7703002864	1	Болт шестигранный с буртиком м
8	+	7703002787	1	Болт шестигранный с буртиком м
9	+	7703002940	1	Болт шестигранный с буртиком м

Сообщение

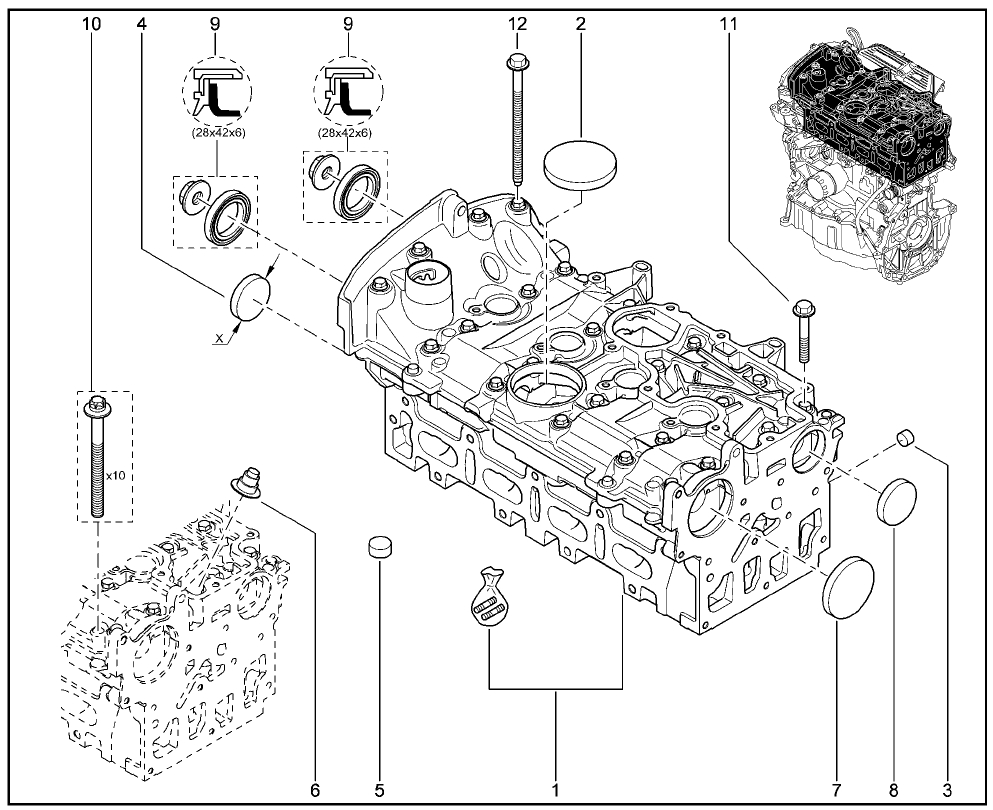

Номер и схема головки блока двигателя Renault K4M (16кл) Лада Ларгус

: Номер и схема термостата двигателя Renault K4M (16кл) Лада Ларгус; Screenshot_12.jpg (379.67 КБ) 123 просмотра

№ поз.	Вкл. в з/ч	Номер детали	Кол.	Наименование
1	+	7701473353	1	Головка блока цилиндров
2	+	7700100967	1	Уплотняющая пробка
3	+	7700106283	1	Заглушка
4	+	7703075216	1	Заглушка 38
5	+	8201030921	1	Заглушка водяной рубашки
6	+	7700103938	1	Колпачок маслосъемник
7	+	7700106271	1	Заглушка распределительного вала
8	+	7700274026	1	Заглушка распределительного вала
9	+	7701478550	1	Кольцевое уплотнение
10	+	7701471373	1	Комплект болтов ГБЦ
11	+	8200642488	1	Болт крепления корпуса распредвалов
12	+	8200642490	1	Болт крепления корпуса распредвалов

Сообщение

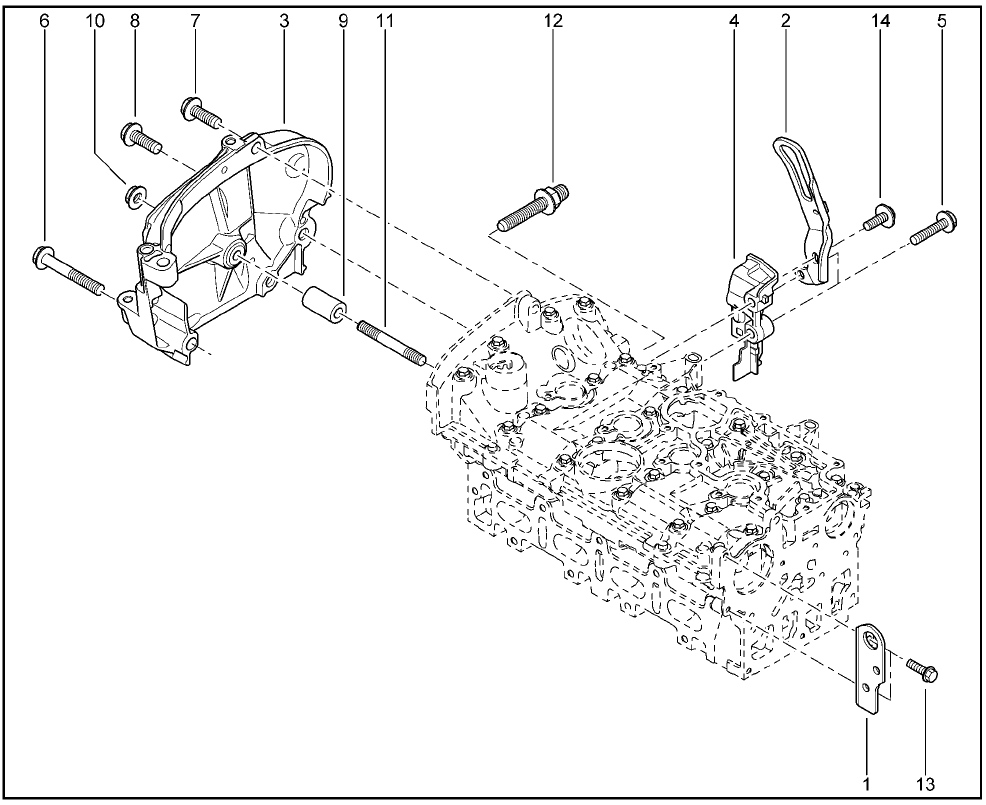

Номер и схема крышки головки блока двигателя Renault K4M (16кл) Лада Ларгус

: Номер и схема крышки головки блока двигателя Renault K4M (16кл) Лада Ларгус; Screenshot_13.jpg (262.06 КБ) 122 просмотра

№ поз.	Номер детали	Наименование
1	8200803395	Прдъемная проушина
2	8200691684	Прдъемная проушина
3	8200487939	Кранштейн двигателя, верхний
4	7700108207	Кранштейн двигателя, средний
5	7703002458	Болт М8х125-40
6	7703002946	Болт крепления с буртиком
7	7703002942	Болт крепления с буртиком
8	7703002947	Болт крепления с буртиком
9	8200580584	Втулка
10	7703033148	Гайка шестигранная с буртиком м
11	8200581350	Шпилька крепления
12	8200581361	Болт крепления промежуточный
13	7703002838	Болт шестигранный с буртиком м
14	7703602211	Болт шестигранный с буртиком

Сообщение

Номер и схема крышки ГРМ двигателя Renault K4M (16кл) Лада Ларгус

: Номер и схема крышки ГРМ двигателя Renault K4M (16кл) Лада Ларгус; Screenshot_14.jpg (336.04 КБ) 120 просмотров

№ поз.	Вкл. в з/ч	Номер детали	Кол.	Наименование
1	+	135000849R	1	Крышка ГРМ
2	+	8200404084	1	Заглушка
3	+	8200062947	1	Пробка маслозаливной горловины в сборе
4	+	7703002838	1	Болт шестигранный с буртиком М

Сообщение

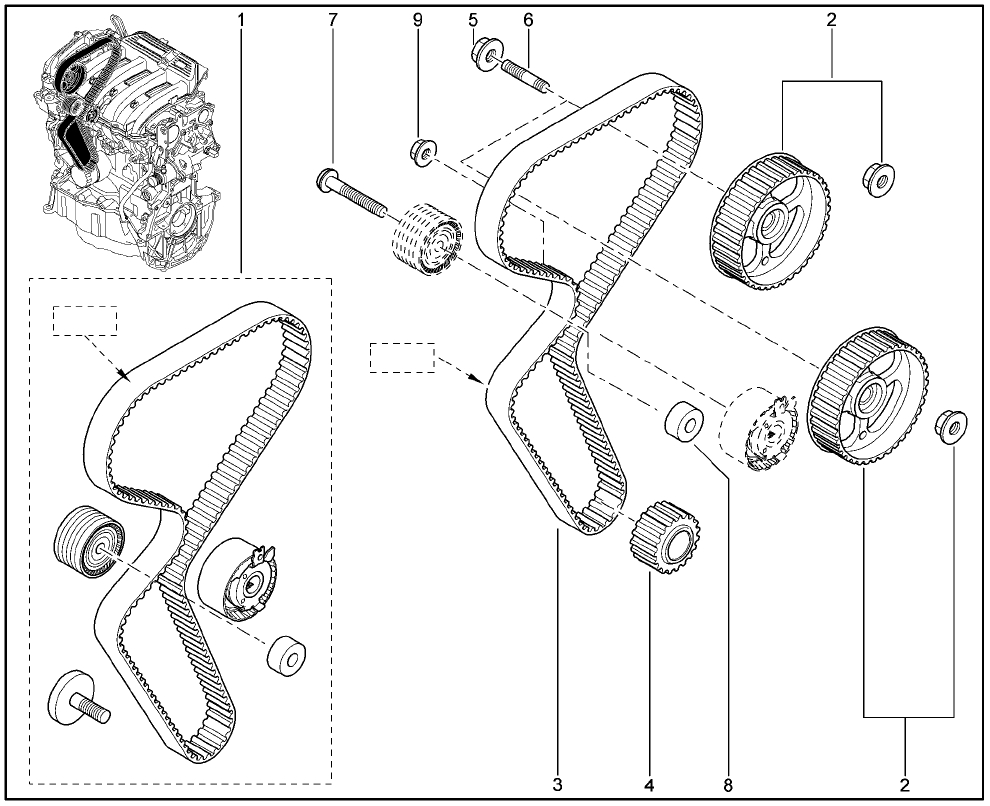

Номер и схема привода ГРМ двигателя Renault K4M (16кл) Лада Ларгус

: Номер и схема привода ГРМ двигателя Renault K4M (16кл) Лада Ларгус; Screenshot_15.jpg (320.11 КБ) 119 просмотров

№ поз.	Вкл. в з/ч	Номер детали	Кол.	Наименование
1	+	130C17529R	1	Ремень ГРМ в комплекте
2	+	7701471374	1	Шкив распредвала
3	+	8201069699	1	Ремень ГРМ
4	+	8200758088	1	Шкив зубчатого коленвала
5	+	8200793248	1	Гайка крепления шкива
6	+	8200778847	1	Шпилька крепления шкива
7	+	8200581340	1	Болт крепления опорного ролика
8	+	119313155R	1	Втулка распорная ралика
9	+	7703033155	1	Гайка шестигранная с буртиком М

Сообщение

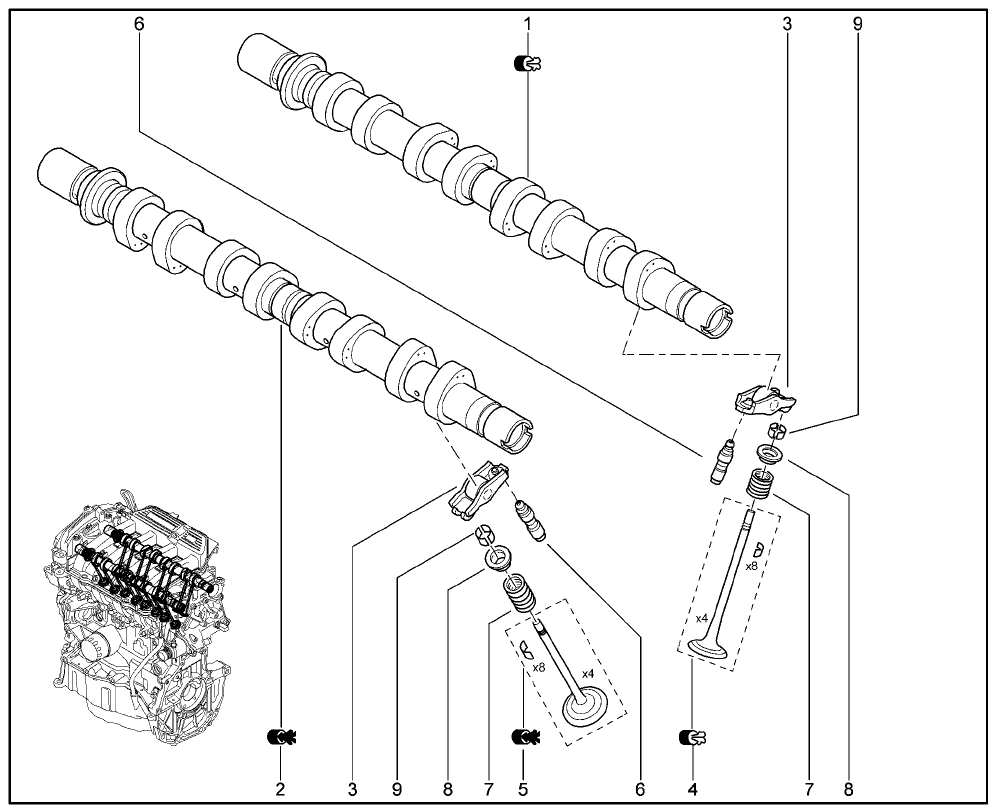

Номер и схема распредвалов двигателя Renault K4M (16кл) Лада Ларгус

: Номер и схема распредвалов двигателя Renault K4M (16кл) Лада Ларгус; Screenshot_16.jpg (234.02 КБ) 118 просмотров

№ поз.	Вкл. в з/ч	Номер детали	Кол.	Наименование
1	+	8200100528	1	Вал распределительный выпускной в сборе
2	+	8200100527	1	Вал распределительный выпускной
3	+	7700107556	1	Коромысло клапана
4	+	7701473354	1	Клапана выпускные, комплект 4шт
5	+	7701471378	1	Клапана выпускные, комплект 4шт
6	+	7700107555	1	Толкатель гидравлический
7	+	8200077656	1	Пружина клапана
8	+	8200216879	1	Тарелка пружины клапана
9	+	7700873652	1	Сухарь клапана

Сообщение

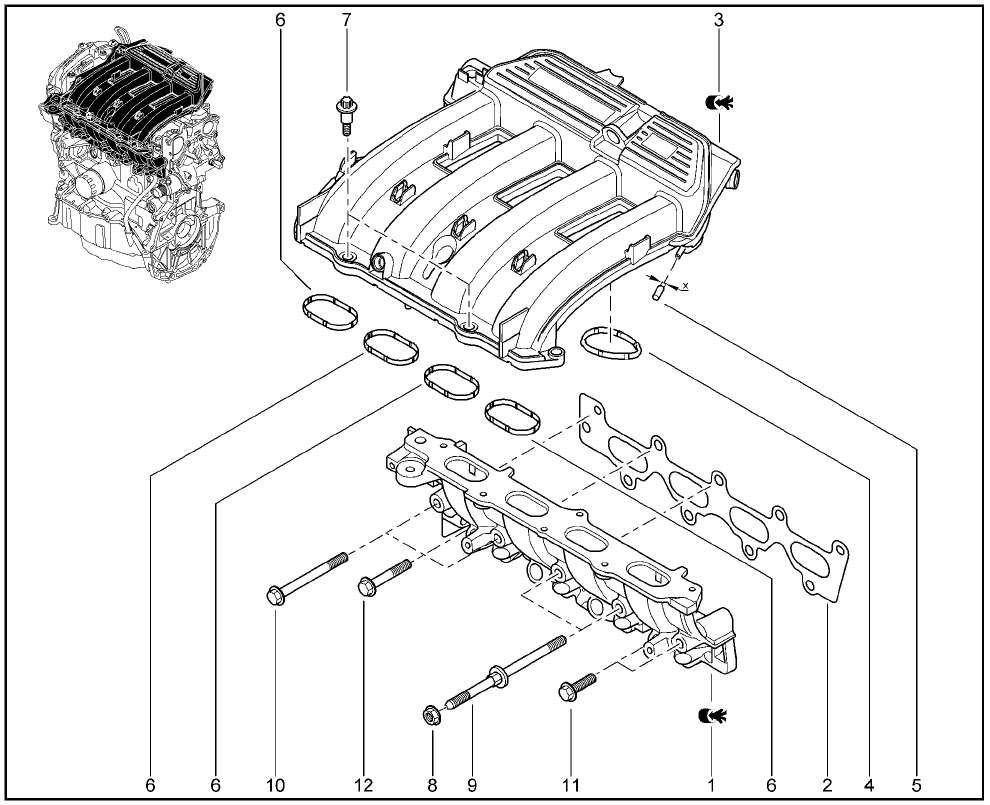

Номер и схема впускного коллектора двигателя Renault K4M (16кл) Лада Ларгус

: Номер и схема впускного коллектора двигателя Renault K4M (16кл) Лада Ларгус; Screenshot_17.jpg (306.05 КБ) 117 просмотров

№ поз.	Вкл. в з/ч	Номер детали	Кол.	Наименование
1	+	8200701427	1	Впускной коллектор
2	+	8200066662	1	Прокладка впускного коллектора
3	+	8200020647	1	Модуль впуска
4	+	8200052311	1	Уплотнитель модуля впуска
5	+	7703074312	1	Заглушка
6	+	8200052312	1	Уплотнитель модуля впуска
7	+	8200668704	1	Болт крепления модуля впуска
8	+	7703033132	1	Гайка крепления с буртиком
9	+	8200584570	1	Шпилька крепления впускного коллектора
10	+	7703002957	1	Болт крепления с буртиком
11	+	7703002949	1	Болт крепления с буртиком
12	+	7703002781	1	Болт крепления с буртиком

Сообщение

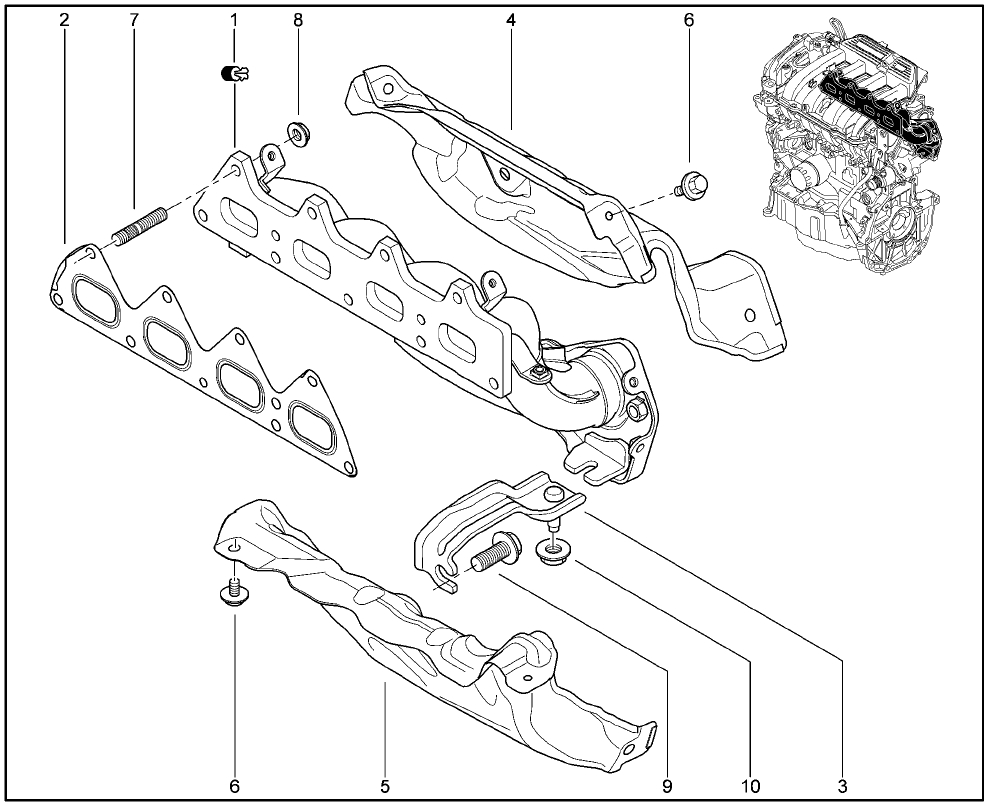

Номер и схема выпускного коллектора двигателя Renault K4M (16кл) Лада Ларгус

: Номер и схема выпускного коллектора двигателя Renault K4M (16кл) Лада Ларгус; Screenshot_18.jpg (288.16 КБ) 116 просмотров

№ поз.	Вкл. в з/ч	Номер детали	Кол.	Наименование
1	+	8200543309	1	Выпускной коллектор
2	+	8200365915	1	Прокладка выпускного коллектора
3	+	8200493101	1	Опора выпускного коллектора
4	+	8200486291	1	Термоэкран
5	+	8200487350	1	Термоэкран
6	+	8200642483	1	Болт крепления термоэкрана выпускного коллектора
7	+	8200477291	1	Шпилька крепления выпускного коллектора
8	+	7703034303	1	Гайка шестигранная с буртиком и шайбой
9	+	7703002690	1	Болт шестигранный с буртиком М
10	+	7703033148	1	Гайка шестигранная с буртиком

Сообщение

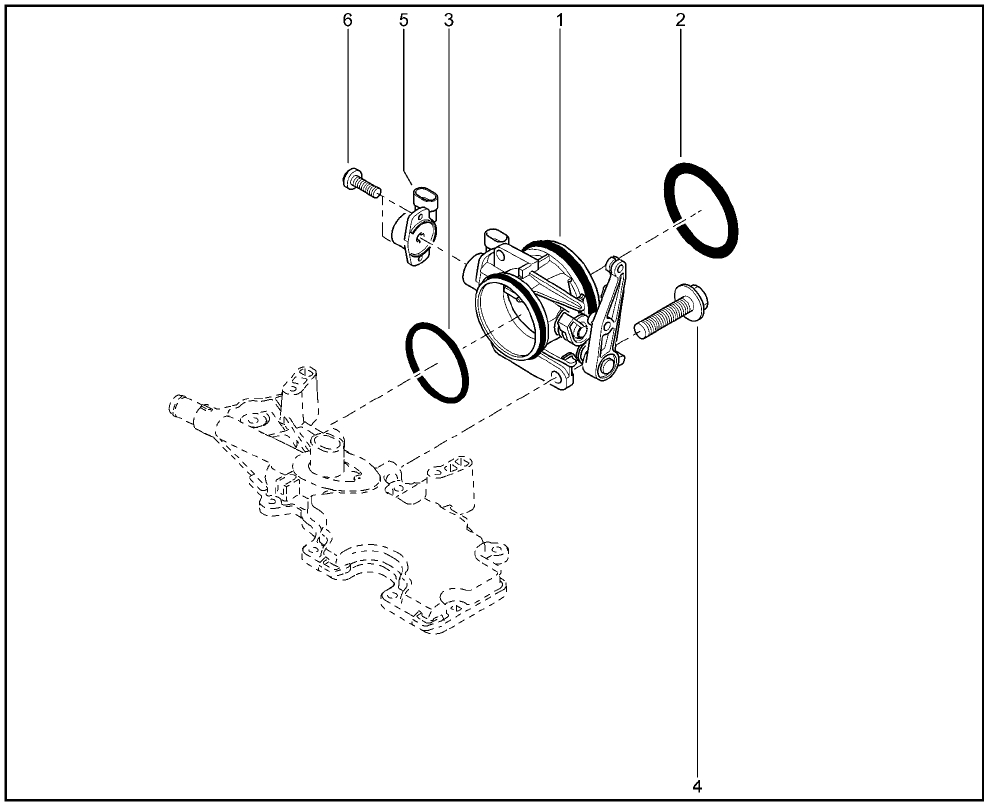

Номер и схема дроссельной заслонки двигателя Renault K4M (16кл) Лада Ларгус

: Номер и схема дроссельной заслонки двигателя Renault K4M (16кл) Лада Ларгус; Screenshot_19.jpg (127.27 КБ) 115 просмотров

№ поз.	Вкл. в з/ч	Номер детали	Кол.	Наименование
1	+	7700102870	1	Дроссельный узел
2	+	8200068583	1	Прокладка дроссельной заслонки
3	+	8200068566	1	Прокладка дроссельной заслонки
4	+	7703602272	1	Болт шестигранный с буртиком
5	+	7701044743	1	Датчик положения дроссельной заслонки
6	+	7703006116	1	Винт CBLX 4х12

Сообщение

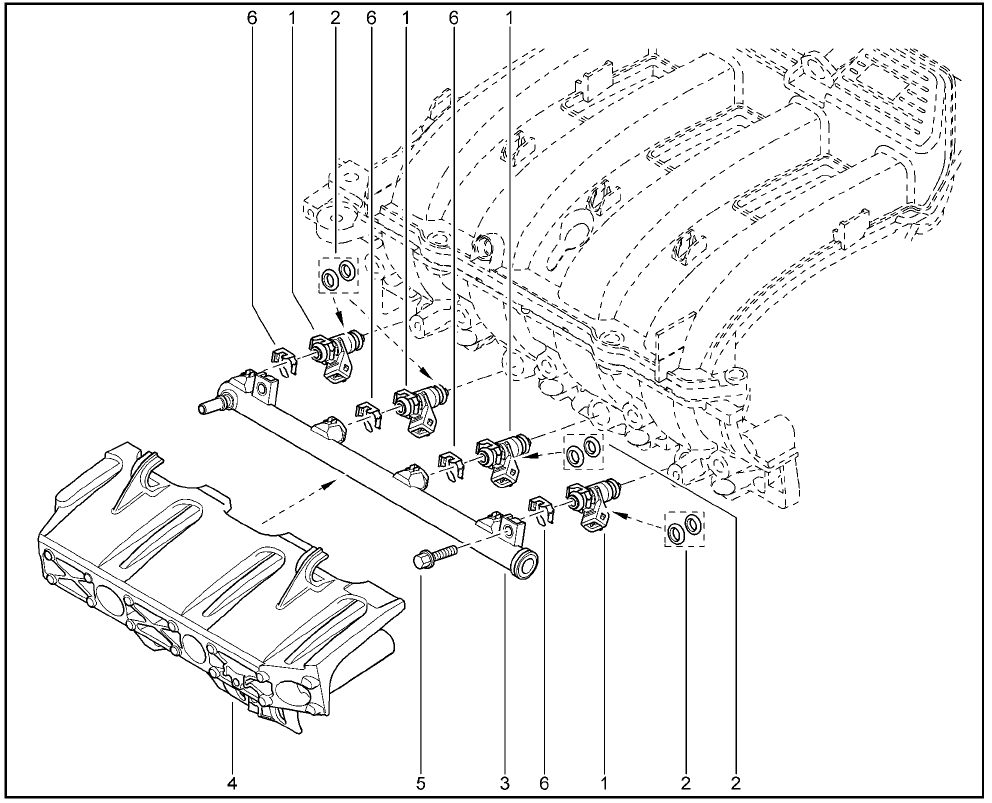

Номер и схема рампы и форсунок двигателя Renault K4M (16кл) Лада Ларгус

: Номер и схема дроссельной заслонки двигателя Renault K4M (16кл) Лада Ларгус; Screenshot_20.jpg (324.81 КБ) 114 просмотров

№ поз.	Вкл. в з/ч	Номер детали	Кол.	Наименование
1	+	8200132254	1	Газовый инжектор
2	+	7701206043	1	Уплотнители бенз. инжектора
3	+	8200139674	1	Топливная рампа
4	+	8200503258	1	Щит топливной рампы
5	+	7703002838	1	Болт шестигранный с буртиком М
6	+	7700106588	1	Хомут крепления инжектора
