Ошибка двигателя автомобиля P1671: полный анализ причин и методы ремонта систем управления PSA (Peugeot, Citroen)

Сообщение

Краткая версия статьи

Peugeot 407, 308, 508, Partner с дизельным двигателем серии DW — ошибка контрольной суммы внутренней памяти блока управления двигателем (ECU) или потеря достоверного сигнала иммобилайзера.

Citroen C5, C4 Picasso, Berlingo с дизельными моторами HDi — сбой обмена данными по шине CAN между блоком управления двигателем и блоком коммутации салона (BSI), зафиксированный как несоответствие запроса аутентификации.

Другие марки (Land Rover Freelander 2, Ford Mondeo) с дизельными агрегатами PSA — аналогичная интерпретация: неисправность в цепи подтверждения подлинности ключа или ошибка программирования блока управления форсунками.

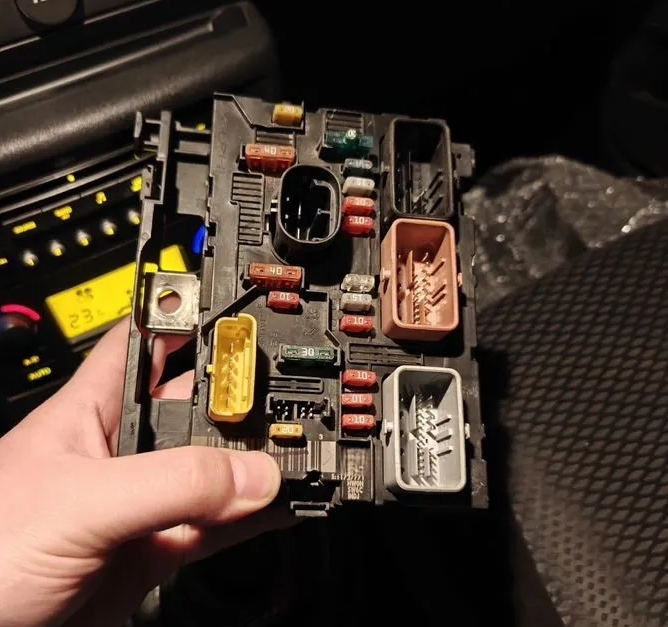

: Ошибка двигателя автомобиля P1671; DTC_P1671.jpg (245.45 КБ) 17 просмотров

Причины возникновения ошибки P1671

Регистрация кода P1671 в блоках управления автомобилей концерна PSA (Peugeot, Citroen) связана с нарушением обмена данными между основными электронными модулями — блоком управления двигателем (ECM / ECU), блоком управления салоном (BSI) и иммобилайзером. Физический смысл ошибки заключается в том, что ECU фиксирует провал верификации кода аутентификации, полученного от BSI, либо выявляет несовпадение контрольной суммы собственной EEPROM.

Неисправность цепей питания и заземления электронных блоков

Наиболее распространённая причина возникновения ошибки p1671 на автомобилях Peugeot и Citroen — кратковременная потеря напряжения на выводах «+30» (постоянное питание) или «+15» (зажигание) блоков ECU и BSI. Возникает в следующих ситуациях:

Глубокий разряд или замена аккумуляторной батареи без использования резервного источника питания. При падении напряжения ниже 9 В во время прокрутки стартера блок BSI не успевает корректно завершить процедуру обмена ключами с ECU, и EEPROM записывает ошибочный флаг.

Ослабление клемм на выводах АКБ или окисление силовых контактов в блоке предохранителей моторного отсека (PSF1). Переходное сопротивление вызывает скачкообразное изменение напряжения питания при включении мощных потребителей (вентилятор охлаждения, свечи накаливания).

Нарушение пайки в блоке BSI. Заводской дефект монтажа элементов на плате приводит к нестабильному соединению микроконтроллера иммобилайзера с шиной CAN.

Сбои программного обеспечения ECU

Некорректно выполненный чип-тюнинг с изменением калибровок топливоподачи. Попытка записи модифицированной прошивки через OBD-разъём без предварительного выключения иммобилайзера приводит к повреждению области EEPROM, отвечающей за хранение кода аутентификации.

Самопроизвольное прерывание процесса программирования или кодирования форсунок при использовании дилерского сканера (например, отключение питания или помехи по линии K-Line/CAN). Ошибка p1671 в этом случае часто сочетается с кодами P0606 (ошибка процессора) или P062F (внутренняя ошибка EEPROM).

Проблемы в системе иммобилайзера

Считывающая антенна иммобилайзера вокруг замка зажигания имеет микротрещину в ферритовом сердечнике или обрыв обмотки. Сигнал транспондера чипа ключа приходит ослабленным, BSI не может расшифровать ответ, и передача кода в ECU блокируется.

Использование дубликата ключа с некачественным чипом (например, стеклянный чип без оболочки), который перестаёт стабильно считываться при низких температурах.

Отказ микросхемы EEPROM в самом ECU. Исчерпание ресурса циклов перезаписи ячеек памяти (типично для автомобилей с большим пробегом, где часто проводилась процедура адаптации форсунок).

Особенности p1671 пежо 407 и p1671 ситроен на платформе PF2

На Peugeot 407, Citroen C5 первого поколения с дизельными двигателями DW10ATED (RHR) и DW12TED4 (4HX) особенно часто страдает жгут проводки, проходящий под аккумуляторной полкой. Агрессивная среда от испарений электролита разрушает изоляцию CAN-проводов (витая пара 120 Ом). В результате p1671 citroen или p1671 пежо 407 появляется вместе с ошибками U0105 (нет связи с блоком управления форсунками) или U0140 (нет связи с BSI).

Можно ли продолжать движение на автомобиле или нужна эвакуация

Решение о возможности дальнейшей эксплуатации принимается после анализа текущего состояния двигателя. Код ошибка двигателя автомобиля p1671 имеет разную критичность в зависимости от первоисточника.

Ситуации, когда самостоятельное движение допустимо

Ошибка зафиксирована как «непостоянная» (спорадическая), двигатель запускается с первой попытки и работает ровно на всех режимах. Чаще всего это следствие разряда АКБ или броска напряжения при пуске. Можно эксплуатировать автомобиль, но при первой возможности проверить клеммы и заряд аккумулятора.

Код P1671 появился после неудачной попытки программирования ключа, однако текущий рабочий ключ стабильно распознаётся, иммобилайзер отключается (контрольная лампа гаснет). Движение разрешено до сервиса для повторной синхронизации.

Условия, требующие вызова эвакуатора

Двигатель запускается и сразу глохнет (симптоматика «поймал-отпустил»). Это указывает на то, что иммобилайзер не распознаёт ключ, BSI не даёт подтверждение ECU, и блок управления принудительно отключает топливоподачу. Многократные попытки пуска разряжают АКБ и заливают цилиндры дизельным топливом.

Двигатель заводится, но работает с перебоями, дымит чёрным дымом, отключается турбонаддув. Сопутствующие ошибки по давлению топлива сигнализируют о переходе ECU в аварийный режим с некорректными калибровками. Движение на таком автомобиле разрушает сажевый фильтр и турбокомпрессор.

Увеличится ли расход топлива при езде с ошибкой P1671

Прямой корреляции между кодом P1671 и расходом топлива нет, если ошибка вызвана исключительно рассогласованием иммобилайзера. ECU либо разрешает запуск и работает по штатным картам, либо полностью запрещает впрыск.

Однако, если ошибка p1671 является следствием повреждения данных EEPROM, блок управления может перейти в режим «limp home» с фиксированными значениями угла опережения впрыска и давления наддува. В этом режиме наблюдается:

Обогащение топливовоздушной смеси для предотвращения детонации. Давление в рампе Common Rail поддерживается на уровне 800–900 бар без коррекции по цикловой подаче.

Отключение управления вихревыми заслонками и клапаном EGR, что нарушает наполнение цилиндров и увеличивает удельный расход на 10–20 %.

При активной ошибке P1671 и сопутствующем коде P0088 (высокое давление топлива) средний расход может вырасти на 2–3 литра на 100 км пробега.

Инструкция по поиску и устранению ошибки P1671

Приводимый алгоритм ориентирован на автомобили Peugeot и Citroen с дизельными моторами DW10/DW12, оснащённые системой Bosch EDC16C34 или Siemens SID 803/804. Для полной диагностики необходим сканер с поддержкой протокола PSA (Lexia 3, Diagbox), мультиметр и осциллограф.

1. Считывание и анализ кодов неисправностей

Подключите сканер к разъёму OBD2 (пины 6 и 14 для CAN High/Low). Выполните глобальное тестирование всех блоков. Запишите все присутствующие коды, обращая внимание на статус (постоянный/непостоянный). Ключевые сопутствующие коды: P0513 (неверный ключ иммобилайзера), B1000 (ошибка калибровки BSI), U1118 (отсутствие связи с BSI по CAN).

2. Проверка аккумуляторной батареи и цепей питания

Измерьте напряжение на выводах АКБ без нагрузки. Значение должно быть 12,5–12,8 В. При включении зажигания и работе свечей накаливания напряжение не должно проседать ниже 10,5 В.

Проверьте падение напряжения на силовых предохранителях (30А, 40А) в блоке PSF1. Разница между входным и выходным контактом не должна превышать 0,1 В.

Осмотрите разъём питания ECU, расположенный в моторном отсеке (часто зелёный 48-контактный). На контактах 1, 2, 3 должно быть постоянное питание +12 В, на контакте 15 — напряжение при включённом зажигании.

3. Диагностика шины CAN и BSI

Отключите АКБ. Измерьте сопротивление между проводами CAN-High и CAN-Low на разъёме ECU (обычно пины 6 и 14 на OBD или контакты H2-2 и H2-3 на 32-контактном чёрном разъёме). Нормальное сопротивление — 60 Ом ±5 Ом. Значение 120 Ом указывает на обрыв одного из оконечных резисторов (один из них расположен в BSI, другой — в ECU).

Подключите осциллограф и заведите двигатель. Сигнал CAN-High должен колебаться от 2,5 В до 3,5 В, CAN-Low — от 1,5 В до 2,5 В относительно земли. Размах прямоугольных импульсов — 2 В.

4. Проверка цепи иммобилайзера

Считайте параметры «Статус иммобилайзера» и «Ключ распознан» в разделе BSI сканера Diagbox. При вставленном ключе статус должен меняться на «Разблокирован».

Измерьте сопротивление обмотки антенны иммобилайзера на разъёме замка зажигания. Норма — 5–15 Ом. При обрыве показания стремятся к бесконечности.

Проверьте наличие напряжения питания на антенне (пин 1) — около 5 В при включённом зажигании.

Процедура перезаписи и синхронизации ключей

Для p1671 ситроен и Peugeot с системой BSI наиболее действенным методом является перепрограммирование ключей через меню Diagbox:

Выберите «Ремонт» → «Замена блока BSI» или «Обучение ключей».

Следуйте указаниям программы: введите код доступа (карточка с кодом, прилагаемая к автомобилю), выключите и включите зажигание по запросу.

После успешного обучения выполните «Инициализацию блока управления двигателем» из раздела «Специальные функции» ECU, чтобы синхронизировать коды иммобилайзера между BSI и ECU.

5. Проверка и замена ECU при внутренней ошибке памяти

Если все предыдущие шаги не дали результата, и ошибка двигателя автомобиля p1671 остаётся активной, требуется проверка самого блока управления.

Снимите ECU и осмотрите плату на наличие вздутых конденсаторов, следов подгораний в районе EEPROM (микросхема 95160 или 95320).

Считайте дамп EEPROM программатором и сравните контрольные суммы с эталонными для данной версии прошивки.

Если целостность памяти нарушена, замена ECU производится только с синхронизацией с BSI. Б/у блок без привязки к автомобилю не заработает.

6. Примеры из практики и отзывы специалистов

На p1671 пежо 407 2005 г.в. с мотором 2.0 HDi (RHR) ошибка возникла после того, как владелец отсоединил клемму аккумулятора, не дождавшись отключения экрана BSI (около 3 минут после выключения зажигания). BSI ушёл в аварийный режим, и ECU перестал распознавать ключ. Лечение потребовало не просто синхронизации ключей, а процедуры «Замена BSI» в Diagbox с вводом кода доступа и переносом пробега.

На Citroen C5 2008 г. с мотором 2.2 HDi (4HX) ошибка P1671 появлялась в сырую погоду с одновременным отказом стеклоочистителей. Причина — коррозия разъёма CAN-шины в левом пороге, куда попадала вода из забитого дренажа люка. Восстановление проводки и герметизация разъёма решили проблему без замены блоков.

На Freelander 2 2.2 TD4 (двигатель PSA DW12) ошибка P1671 возникла после неудачного чип-тюнинга. Мастер прервал запись на 90 %. В итоге EEPROM оказалась забита мусорными данными. Помог только демонтаж ECU, выпаивание микросхемы EEPROM и запись заводской прошивки программатором с последующей адаптацией форсунок.

Контрольные точки для проверки питания и шины на Peugeot/Citroen

Точка измерения	Параметр	Нормальное значение
Разъём ECU, контакт питания +30	Напряжение постоянного тока при выключенном зажигании	12,2–12,8 В
Разъём BSI, контакт +APC (после замка зажигания)	Напряжение при включённом зажигании	11,5–14,0 В
CAN-High относительно земли (осциллограф)	Уровень доминантного бита	3,5–4,0 В
CAN-Low относительно земли (осциллограф)	Уровень доминантного бита	1,0–1,5 В
Сопротивление CAN-шины (между High и Low)	Сопротивление при отключённой АКБ	60 Ом ±5 Ом
