Ошибка P1605: диагностика и ремонт неисправности памяти EEPROM блока управления двигателем в области данных холостого...
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Краткая справка по маркам автомобилей
- Toyota Camry 40, Camry 50, Camry 70, RAV4, Land Cruiser Prado 150, Land Cruiser 200, Corolla, Avensis, Allion — ошибка памяти EEPROM в области калибровок холостого хода, сбой контрольной суммы данных системы idle speed control
- Lexus RX300, RX330, RX350, ES300, GS300, IS250, LS430 — внутренняя неисправность ECM, ошибка чтения/записи энергонезависимой памяти в сегменте управления оборотами холостого хода
- Mercedes-Benz ML320, ML350, ML430 (W163) — ошибка связи с иммобилайзером, неисправность блока управления зажиганием EIS, нарушение протокола DAS
- Subaru Legacy, Outback, Forester — ошибка аутентификации ключа иммобилайзера, нарушение обмена данными между ECM и BIU

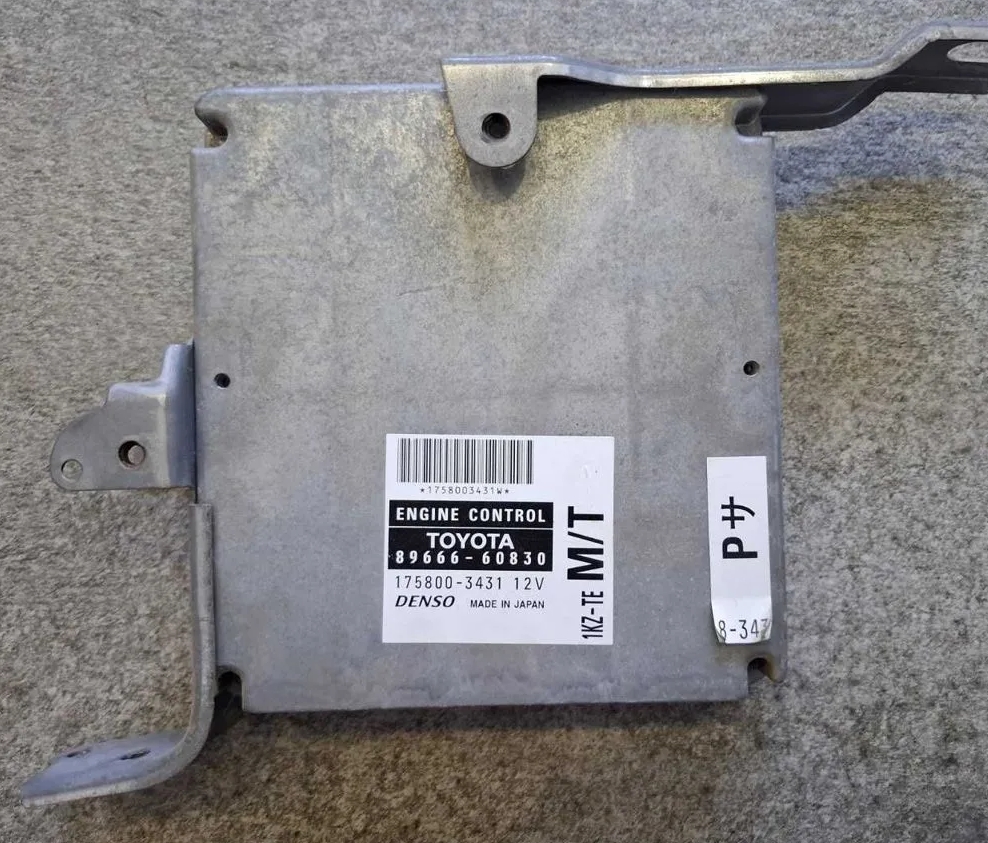

- Ошибка P1605
- DTC_P1605.jpg (616.71 КБ) 416 просмотров
Природа кода неисправности P1605
Код P1605 завершает триаду внутренних ошибок энергонезависимой памяти блока управления двигателем, характерную в первую очередь для автомобилей Toyota и Lexus. В диагностических протоколах Denso и Toyota Motor Corporation этот код определяется как "EEPROM Malfunction — Idle Speed Control Data Error" или "Engine Control Module Malfunction — ISC Data Corruption". В русскоязычной технической документации — "Ошибка памяти EEPROM в области данных холостого хода" или "Внутренняя неисправность контроллера — повреждение калибровок режима холостого хода".Если код P1603 указывает на общую ошибку EEPROM без конкретной локализации, а P1604 — на повреждение данных стартового режима, то P1605 маркирует неисправность в строго определенной области памяти, отвечающей за управление частотой вращения двигателя на холостом ходу. Микросхема EEPROM блока управления хранит несколько сегментов калибровочных данных. Сегмент ISC содержит информацию о положении дроссельной заслонки на холостом ходу, шаговых настройках клапана принудительного холостого хода, целевых оборотах для разных температур охлаждающей жидкости, коррекциях при включении кондиционера и потребителей электроэнергии, а также параметры обратной связи по датчику положения коленчатого вала для стабилизации оборотов.
Контрольная сумма этого сегмента вычисляется процессором ECM при каждом включении зажигания. Если вычисленное значение не совпадает с эталонным, хранящимся в защищенной области памяти, ECM записывает код P1605 и переходит в режим работы с резервными калибровками холостого хода, которые записаны в однократно программируемой ROM.
На автомобилях Mercedes-Benz W163 код P1605 имеет принципиально иную расшифровку — "Immobilizer Communication Error" или "DAS Authorization Failed". Здесь ошибка связана не с внутренней памятью, а с нарушением протокола авторизации между ключом зажигания, блоком EIS (Electronic Ignition Switch) и блоком управления двигателем.
Архитектура памяти EEPROM контроллеров Denso
Для понимания механизма возникновения ошибки P1605 необходимо представлять организацию памяти типового контроллера Denso, устанавливаемого на Toyota и Lexus. Энергонезависимая память разделена на несколько логических блоков. Каждый блок имеет собственную контрольную сумму, вычисляемую по алгоритму CRC-16 или Fletcher. Блоки организованы следующим образом:- Блок идентификационных данных — VIN-код, серийный номер ECM, криптографические ключи иммобилайзера. При повреждении фиксируется код P1600 или P1601.
- Блок стартовых калибровок — параметры топливоподачи и зажигания при пуске. При повреждении — P1604.
- Блок калибровок холостого хода — целевые обороты, настройки регулятора ISC, компенсационные карты. При повреждении — P1605.
- Блок адаптивных данных — накопленные поправки топливоподачи, положения дросселя, износа компонентов. Повреждение не вызывает отдельного кода, но сбрасывает обучение.
Основные причины возникновения ошибки P1605
Физическая деградация микросхемы EEPROM (Toyota, Lexus)
Фундаментальная причина, лежащая в основе абсолютного большинства случаев появления кода P1605 на автомобилях японского производства.- Исчерпание ресурса ячеек памяти. Технология EEPROM, применявшаяся в контроллерах Denso конца 1990-х и 2000-х годов, гарантирует сохранность данных в течение 15–20 лет и определенное количество циклов перезаписи. По истечении этого срока начинается спонтанная утечка заряда из плавающих затворов транзисторов памяти, что приводит к искажению хранимых битов.
- Термическая деградация кристалла. Блок управления расположен в моторном отсеке и подвергается циклическому нагреву до температур, превышающих 80 градусов Цельсия. Высокая температура ускоряет процессы электромиграции в кристалле и разрушает структуру подзатворного диэлектрика.
- Броски напряжения в бортсети. Кратковременные импульсы перенапряжения, возникающие при отключении мощных потребителей, неисправном генераторе или прикуривании, способны вызвать лавинный пробой ячеек EEPROM.
- Неквалифицированная перепрошивка. Использование кустарных программаторов, нестабильное питание в процессе записи, прерывание сеанса программирования.
- Попадание влаги в корпус ЭБУ. Электролитическая коррозия выводов микросхемы памяти создает паразитные токи утечки, искажающие данные.
Неисправность системы иммобилайзера (Mercedes-Benz W163)
- Отказ блока EIS (электронного замка зажигания). EIS считывает код транспондера ключа и передает его в ECM для авторизации. Выход из строя процессора EIS или обрыв антенного кольца делают авторизацию невозможной.
- Нарушение связи по CAN-шине между EIS и ECM.
- Повреждение инфракрасного приемника в дверной ручке или на лобовом стекле, если система DAS использует ИК-канал.
- Разряд батареи в ключе с активным чипом.
Проблемы с питанием ECM
- Потеря постоянного питания памяти. Окисление контактов предохранителя ECU-B, нарушение пайки в монтажном блоке.
- Просадки напряжения при запуске двигателя, вызывающие сбой чтения EEPROM.
- Плохая масса блока управления.
Анализ безопасности движения с активной ошибкой P1605
Сценарий на Toyota и Lexus с изолированным кодом P1605
Наиболее характерный симптом — нестабильные обороты холостого хода. Двигатель может троить, обороты плавают в диапазоне 400–1200 об/мин, возможны самопроизвольные остановки при выжиме сцепления или переводе селектора АКПП в положение "N" или "P". При движении на передаче двигатель работает более стабильно. Эксплуатация автомобиля в таком состоянии сопряжена с риском внезапного глушения при остановке на перекрестке, что создает аварийную ситуацию. Движение до места ремонта своим ходом допускается с соблюдением повышенных мер предосторожности — удержание оборотов педалью газа при остановках, выбор маршрута с минимальным количеством светофоров. Эвакуация не обязательна, но предпочтительна.Сценарий с триадой P1603-P1604-P1605
Одновременное присутствие трех кодов свидетельствует о глубоком повреждении EEPROM. Двигатель может не запускаться или работать с критическими перебоями. В этом случае эксплуатация запрещена, требуется эвакуация.Сценарий на Mercedes-Benz W163
Код P1605, связанный с иммобилайзером, приводит к невозможности запуска двигателя или его глушению через 1–2 секунды после запуска. Эвакуация обязательна.Влияние кода P1605 на расход топлива
Механизм увеличения расхода
При повреждении сегмента ISC памяти EEPROM блок управления двигателем перестает использовать оптимизированные калибровки холостого хода и переходит на работу с резервными значениями из ROM. Резервные калибровки имеют ряд особенностей, напрямую влияющих на расход топлива:- Целевые обороты холостого хода завышаются на 100–200 об/мин для гарантированного предотвращения глушения, что увеличивает расход на холостом ходу на 3–5 процентов.
- Коррекция состава смеси на холостом ходу перестает быть адаптивной. ECM использует фиксированное обогащение для компенсации возможных подсосов воздуха, что увеличивает расход на 5–8 процентов в городском цикле.
- При включении кондиционера или мощных электропотребителей компенсационное поднятие оборотов происходит с задержкой и не на оптимальную величину, двигатель работает с перебоями, сгорание топлива становится неполным.
Методика поиска и устранения неисправности
Диагностика ошибки P1605 на Toyota и Lexus
Диагностический протокол идентичен применяемому для кодов P1603 и P1604, но с особым вниманием к поведению двигателя на холостом ходу.- Подключите сканер Techstream или совместимый мультимарочный прибор. Считайте все коды ошибок. Зафиксируйте, является ли P1605 изолированным или сопутствует P1603 и P1604. Триада кодов — показатель глубокой деградации EEPROM, требующей не перепрошивки, а замены микросхемы.
- Запустите двигатель и наблюдайте за параметрами холостого хода в потоке данных: "Engine Speed", "Idle Speed Target", "ISC Learning Value", "Throttle Position". Сравните целевые и фактические обороты. При исправной системе разница не должна превышать 20 об/мин. Расхождение в 100 и более об/мин подтверждает проблему с калибровками ISC.
- Проверьте напряжение питания ECM. На соответствующих пинах должно быть стабильное напряжение 12.2–12.8 В при выключенном двигателе и 13.8–14.5 В при работающем.
- Проверьте постоянное питание памяти. Предохранитель ECU-B должен быть исправен, напряжение на пине памяти при выключенном зажигании равно напряжению АКБ.
- Если цепи питания исправны, снимите блок управления. Считайте дамп памяти программатором. Проверьте контрольную сумму сегмента ISC. При несовпадении — запишите эталонный дамп.
- Если перепрошивка не устраняет ошибку или код возвращается, неисправна микросхема EEPROM. Требуется ее замена с переносом данных или замена блока управления в сборе.
Диагностика иммобилайзера на Mercedes-Benz W163
- Подключите сканер Star Diagnosis или совместимый. Считайте коды ошибок в блоке ME (Motor Electronics) и блоке EIS.
- Проверьте, распознает ли EIS ключ зажигания. При вставлении ключа в замок EIS должен передать идентификатор ключа в ECM. Если связь отсутствует, проверьте антенное кольцо замка зажигания.
- Проверьте питание блока EIS. Предохранители в блоке под капотом и в салоне.
- Проверьте CAN-шину между EIS и ECM. Сопротивление между CAN-High и CAN-Low — 60 Ом при выключенном зажигании.
- При подтвержденной неисправности EIS требуется его замена с программированием новых ключей.
Примеры из ремонтной практики
При обращении владельца Toyota Camry 40 2008 года с изолированным кодом P1605 жалоба заключалась в нестабильных оборотах холостого хода. Двигатель глох при остановке перед светофором, если не удерживать педаль газа. Сканер показал расхождение целевых и фактических оборотов холостого хода на 150 об/мин. Чтение дампа программатором Combiloader выявило нарушение контрольной суммы в сегменте ISC. После записи эталонного дампа и сброса адаптаций обороты стабилизировались. Владельцу дана рекомендация следить за появлением кодов P1603 и P1604, так как изолированное повреждение одного сегмента часто является предвестником полной деградации EEPROM.На Toyota RAV4 2011 года код P1605 появился в сочетании с P1603 и P1604. Двигатель не запускался. Перепрошивка блока управления эталонным дампом дала временный результат — двигатель запустился и проработал три дня, после чего триада кодов вернулась. Микросхема EEPROM была заменена на новую, данные перенесены с эталонного дампа. После замены микросхемы ошибки не возвращались в течение года наблюдения.
На Lexus RX350 2009 года код P1605 сопровождался плавающими оборотами только при включенном кондиционере. Причина — повреждение ячейки памяти, отвечающей за компенсацию нагрузки компрессора. При включении кондиционера ECM не повышал обороты, и двигатель пытался заглохнуть. Перепрошивка устранила проблему.
На Toyota Land Cruiser Prado 150 2013 года код P1605 был вызван попаданием влаги в разъем ECM. Окисление одного из пинов постоянного питания привело к нестабильному напряжению на входе памяти. После очистки разъема, восстановления герметичности и перепрошивки блока ошибка ушла.
На Mercedes-Benz ML320 2002 года код P1605 сопровождался невозможностью запуска двигателя. Индикатор иммобилайзера на приборной панели мигал. При считывании ошибок сканером Star Diagnosis выявлен код P1605 в блоке ME и код B1702 в блоке EIS. Проверка показала обрыв антенного кольца в замке зажигания. После замены кольца и синхронизации ключей двигатель запустился.
На Toyota Camry 70 2016 года код P1605 появился после того, как владелец самостоятельно пытался прошить блок управления дешевым программатором с AliExpress. Процесс записи был прерван из-за разряда ноутбука. Результат — повреждение EEPROM с триадой кодов. Восстановление дампа на профессиональном программаторе KESS вернуло блок к жизни, но микросхема памяти была рекомендована к замене, так как прерывание записи могло создать скрытые дефекты.
Завершающий этап и калибровка холостого хода
После перепрошивки или замены EEPROM на Toyota и Lexus обязательной процедурой является обучение системы холостого хода. Без выполнения этой процедуры двигатель может работать нестабильно даже при исправной памяти. Процедура выполняется с помощью сканера Techstream:- Прогрейте двигатель до рабочей температуры (не ниже 80 градусов Цельсия по показаниям датчика температуры охлаждающей жидкости).
- Выключите все потребители электроэнергии: кондиционер, фары, обогрев заднего стекла, аудиосистему.
- В меню Techstream выберите "Utility" — "Idle Speed Control Learning" или "ISC Learning".
- Следуйте инструкциям на экране сканера. Процедура занимает от 30 секунд до 2 минут, в течение которых ECM принудительно изменяет положение клапана ISC и дроссельной заслонки, запоминая крайние значения.
- После завершения обучения проверьте обороты холостого хода в потоке данных. Целевые и фактические обороты должны совпадать в пределах 10–20 об/мин.
