Краткая версия: расшифровка кода P1698 по маркам
Ошибка двигателя автомобиля p1698 имеет различную интерпретацию в зависимости от производителя. В большинстве случаев она указывает на отсутствие электропитания блока управления после включения зажигания либо на потерю коммуникации с одним из модулей. Ниже приведено соответствие «марка авто — значение ошибки», позволяющее сразу локализовать неисправность.

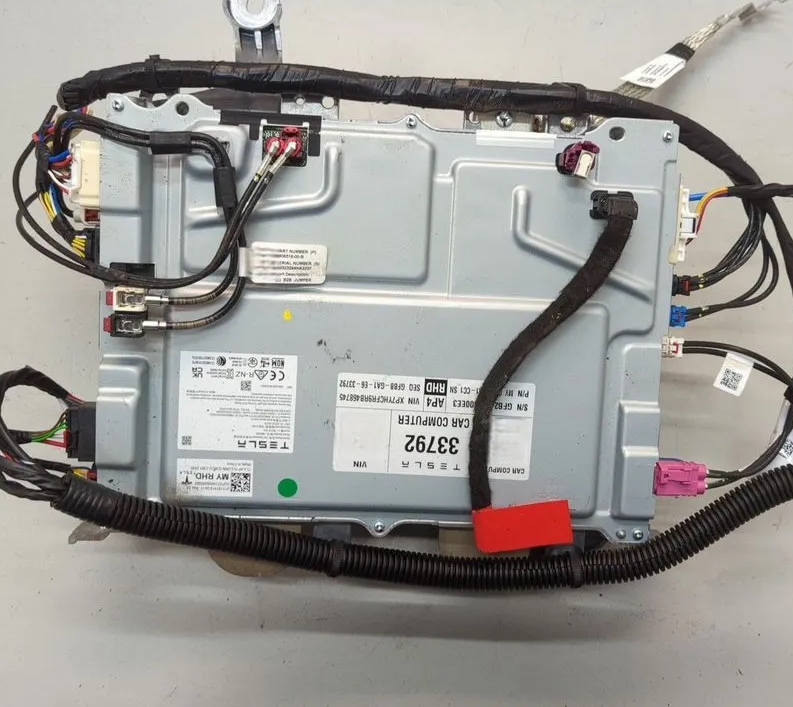

- Ошибка P1698
- DTC_P1698.jpg (311.33 КБ) 303 просмотра
| Марка и модель | Значение ошибки P1698 |
|---|---|
| Volkswagen, Audi (VAG) | Неисправность в цепи коммутируемого питания устройств (реле J317) |
| ЯМЗ-534, ЯМЗ-536 (ПАЗ, КамАЗ, ЛиАЗ) | Цепь питания контроллера вне допустимых параметров, пропадание напряжения после главного реле |
| Урал (двигатели ЯМЗ) | Неисправность цепи питания блока управления или обрыв цепи реле стартера |
| Dodge Neon (а также Chrysler PT Cruiser, Sebring) | Нет сообщения от модуля TCM по шине CCD (потеря связи с трансмиссией) |
- На VAG p1698 ошибка однозначно трактуется как «неисправность в цепи коммутируемого питания устройств». Конкретно это отсутствие напряжения питания ЭБУ, подаваемого через реле главного реле (J317).
- Для дизелей ЯМЗ и автомобилей на их базе код p1698 ошибка ямз, p1698 ошибка паз или p1698 ошибка камаз свидетельствует о том, что контроллер не получает питания после включения замка зажигания.
- У Dodge Neon код p1698 расшифровывается как отсутствие CAN-сообщений от блока управления АКПП (TCM).
Причины возникновения ошибки P1698
Причины на VAG (Volkswagen, Audi)
В автомобилях концерна VAG за питание блока управления двигателем (ECM) отвечает реле J317, которое активируется при включении зажигания. При его отказе на ЭБУ не поступает напряжение, и блок, зафиксировав включение зажигания, но не получив питания через силовую цепь, записывает vag fault code p1698.- Неисправность самого реле J317 (подгорание контактов, обрыв обмотки, механический износ). Это самая частая причина p1698 ошибка audi и p1698 ошибка vw.
- Перегорание предохранителя, защищающего цепь питания ЭБУ. Обычно это предохранитель на 15 или 20 А в блоке предохранителей под капотом.
- Обрыв или окисление провода от замка зажигания к обмотке реле либо от силового контакта реле к ЭБУ.
- Нарушение массы блока управления, из-за чего реле не может надёжно удержаться после включения.
- Попадание влаги в монтажный блок, вызывающее коррозию гнёзд реле и предохранителей.
Причины на дизелях ЯМЗ, ПАЗ, КамАЗ, ЛиАЗ, Урал
На грузовых автомобилях и автобусах с двигателями ЯМЗ-534, ЯМЗ-536 (ЭБУ М73, М86) код p1698 ямз указывает на то, что напряжение питания контроллера после замка зажигания ниже допустимого или отсутствует. Цепь питания включает реле главного реле, предохранители и массу.- Отказ главного реле (часто расположено в моторном отсеке на щитке). Окисляются силовые контакты, нарушается подача +24 В на ЭБУ.
- Обрыв массы блока управления (провод на кузов или двигатель). Без надёжной массы контроллер не запускается.
- Перегорание предохранителей цепи питания ЭБУ (обычно номинал 10–15 А). Возникает при коротком замыкании в датчиках или исполнительных механизмах.
- Повреждение жгута проводов в моторном отсеке, перетирание изоляции о металлические кромки.
- Глубокий разряд аккумуляторных батарей, при котором напряжение просаживается настолько, что реле не может защёлкнуться.
Причины на Dodge Neon (Chrysler)
В автомобилях Chrysler, Dodge, Jeep используется шина CCD (Chrysler Collision Detection). Код P1698 означает, что модуль управления двигателем (PCM) не получает сообщений от модуля управления трансмиссией (TCM). p1698 ошибка на Dodge Neon возникает по нескольким причинам.- Обрыв или короткое замыкание витой пары CCD-шины между PCM и TCM. Часто страдает жгут около левого лонжерона или под радиатором.
- Отсутствие питания на TCM, вызванное перегоранием предохранителя или обрывом провода питания.
- Внутренняя неисправность блока TCM, повреждение интерфейсного драйвера.
- Нарушение массы модуля TCM, что приводит к его выключению и прекращению передачи сообщений.
- В редких случаях — сбой прошивки PCM, которая перестаёт видеть трансмиссионный блок.
Можно ли продолжать движение на автомобиле или нужна эвакуация
Ошибка P1698 на VAG
Если двигатель уже запущен и ошибка p1698 ошибка vw появилась в процессе движения, мотор продолжит работать, так как реле J317 остаётся включённым. Однако после выключения зажигания повторный запуск станет невозможен. При нестабильном контакте реле возможно самопроизвольное глушение двигателя на ходу, что опасно. Рекомендуется немедленно следовать к месту ремонта, не выключая зажигание, а лучше вызвать эвакуатор.Ошибка P1698 на ЯМЗ, ПАЗ, КамАЗ, ЛиАЗ, Урал
Аналогично: если двигатель уже запущен, он останется в работе, но после остановки запустить его не удастся. На автобусах ПАЗ с кодом p1698 ошибка паз водители часто отмечают внезапное отключение приборной панели и глушение мотора при наезде на неровности. Эвакуация предпочтительна, так как повторный пуск невозможен, а перебои питания могут вывести из строя другие модули.Ошибка P1698 на Dodge Neon
При потере связи с TCM блок PCM переключает трансмиссию в аварийный режим (Limp Mode). Автомобиль сохраняет подвижность, но переключение передач ограничено (обычно остаётся только 2-я или 3-я передача). Двигатель запускается и работает. Движение до места ремонта своим ходом возможно, но с низкой скоростью. При полном отсутствии реакции коробки на селектор или рывках безопаснее вызвать эвакуатор.Увеличится ли расход топлива при езде с такой ошибкой двигателя
Ошибка p1698, связанная с питанием ЭБУ на VAG и ЯМЗ, напрямую не затрагивает топливные карты. Если двигатель продолжает работать, смесеобразование остаётся нормальным, расход не растёт. Однако неисправное реле может вызывать кратковременные провалы питания, приводящие к пропускам зажигания и незначительному повышению расхода.На Dodge Neon с кодом p1698 и переходом в аварийный режим коробки передач двигатель работает на повышенных оборотах из-за ограниченного диапазона передач, поэтому расход топлива может увеличиться на 15–25%. После восстановления связи с TCM расход возвращается к норме.
Как исправить ошибку P1698: подробные мануалы и проверки
Диагностика и ремонт для VAG (Volkswagen, Audi)
Необходимый инструмент
- Сканер VAG-COM (VCDS) или универсальный сканер с поддержкой KWP2000/CAN.
- Мультиметр, провода для прозвонки.
- Электрическая схема конкретного автомобиля.
- Набор ключей для снятия кожухов и доступа к монтажному блоку.
Шаг 1. Считывание ошибок и тест реле
Подключите сканер, войдите в блок двигателя (01 - Engine). Считайте все коды. Если присутствует vag fault code p1698, переходите к проверке реле J317 (обозначается также как «30», «Power supply relay»). Снимите реле, проверьте его сопротивление между управляющими контактами (должно быть 50–150 Ом). Подайте 12 В на обмотку — должен раздаться чёткий щелчок, а силовые контакты должны замкнуться с сопротивлением менее 1 Ом.Шаг 2. Проверка предохранителей
Осмотрите предохранители, идущие к ЭБУ (схема подскажет номера). Часто страдает предохранитель S229 (20 А) или подобный. При перегорании замените, но обязательно выясните причину КЗ.Шаг 3. Проверка проводки и массы
При включённом зажигании на управляющем контакте гнезда реле должен появляться +12 В с замка зажигания. На силовом контакте (постоянный +) напряжение АКБ должно быть всегда. Проверьте целостность провода от реле до ЭБУ, а также массу блока управления (клемма на двигателе или кузове). Восстановите оборванные или окисленные соединения.Шаг 4. Замена реле и сброс ошибки
При неисправном реле установите новое оригинальное реле (номер 4H0 951 253 или аналогичное). Запустите двигатель, сотрите коды сканером.Диагностика и ремонт для ЯМЗ, ПАЗ, КамАЗ, ЛиАЗ, Урал
Инструмент
- Дилерский сканер для ЯМЗ (ScanDoc, DPA5) или универсальный грузовой сканер.
- Мультиметр, контрольная лампа на 24 В.
- Схема электрооборудования двигателя ЯМЗ-536.
Шаг 1. Проверка главного реле
На дизелях ЯМЗ главное реле обычно расположено на моторном щите или в блоке реле кабины. При включении зажигания реле должно щёлкать, подавая +24 В на ЭБУ. Прозвоните обмотку реле (сопротивление около 80–120 Ом). Проверьте наличие напряжения на силовом входе (постоянный + от АКБ) и на управляющем контакте при включённом зажигании. При отсутствии сигнала управления проверьте замок зажигания и предохранители.Шаг 2. Проверка массы контроллера
Отрицательный провод от ЭБУ идёт на массу двигателя, а затем на кузов. Зачистите все точки крепления, измерьте сопротивление между корпусом ЭБУ и минусом аккумулятора — не более 0,2 Ом.Шаг 3. Проверка питания на разъёме ЭБУ
Снимите разъём с ЭБУ (при выключенном зажигании) и проверьте наличие питания на соответствующих пинах (согласно схеме) после включения зажигания. Если питание отсутствует, прозвоните цепь от реле.Шаг 4. Замена реле и предохранителей
Установите исправное реле, замените перегоревшие предохранители. Сбросьте ошибку p1698 код ошибки лиаз или p1698 ошибка урал с помощью сканера.Диагностика и ремонт для Dodge Neon
Инструмент
- Сканер с поддержкой Chrysler CCD (DRB III, Autel, Launch).
- Мультиметр, осциллограф (желательно).
- Схема шины CCD.
