Суть кода P1392 и его место в иерархии неисправностей фаз газораспределения

Код P1392 является логическим продолжением линейки неисправностей, связанных с датчиком положения распределительного вала. Если P1390 фиксирует полное отсутствие сигнала, а P1391 — его перемежающийся характер, то ошибка p1392 в подавляющем большинстве диагностических спецификаций (особенно на платформах VAG и ряде азиатских производителей) расшифровывается как "Camshaft Position Sensor Circuit Low Voltage" или "CMP Sensor Signal Too Low". В некоторых мануалах, в частности для Audi, формулировка сужается до "Camshaft Position Sensor 2 - Signal Too Low, Bank 1".

Физический смысл неисправности заключается в том, что аналого-цифровой преобразователь контроллера, опрашивающий линию сигнала датчика Холла, фиксирует напряжение ниже порогового уровня распознавания логической единицы. При включенном зажигании исправная цепь датчика распредвала должна иметь подтяжку к опорному напряжению (5 В или 12 В в зависимости от архитектуры). Если на пине ЭБУ напряжение составляет менее 0.8–1.0 В, модуль самодиагностики регистрирует ошибку двигателя автомобиля p1392. Данный код не имеет ничего общего с пропусками зажигания или детонацией — это чисто электрический диагноз входной цепи.

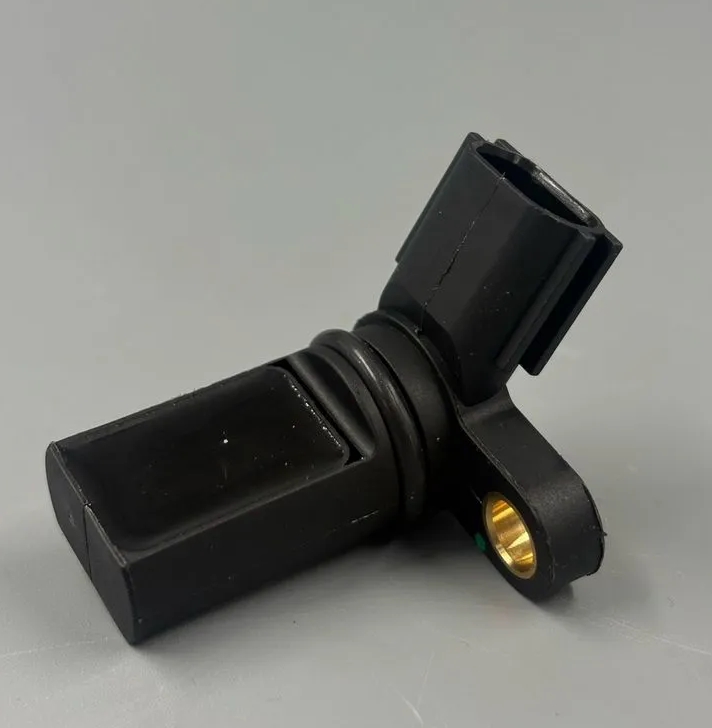

: Ошибка P1392; DTC_P1392.jpg (121.16 КБ) 96 просмотров

Чем P1392 отличается на разных платформах

Поведение блока управления при регистрации этого кода варьируется.

На автомобилях концерна VAG с продольным расположением двигателя (Audi A4, A6, A8 конца 90-х и начала 2000-х) p1392 audi почти всегда указывает на датчик Холла выпускного распредвала или на датчик, установленный на головке блока со стороны перегородки моторного щита.

На автомобилях Lifan с двигателями, построенными по лицензии Toyota (LF479Q2, LF481Q3), код p1392 лифан солано часто сопряжен с ошибкой по датчику коленвала и вызывается общим дефектом жгута питания датчиков.

На старых Audi с моторами V6 (2.4, 2.7 Biturbo, 2.8) ошибка p1392 audi a6c5 может быть следствием разрушения изоляции проводов внутри моторной косы из-за термостарения.

Причина возникновения ошибки

Причины появления кода P1392 строго электрические или механико-электрические. Ошибка не возникает из-за растяжения цепи ГРМ или сбитых меток (для этого существуют коды корреляции вроде P0011/P0012). P1392 говорит о том, что электрическая цепь между датчиком и контроллером не способна передать прямоугольный импульс необходимой амплитуды.

Короткое замыкание сигнального провода на массу

Это абсолютный лидер по частоте возникновения p1392 ошибка. Датчик Холла использует выходной каскад с открытым коллектором: он либо "отпускает" линию (и она подтягивается к плюсу резистором в ЭБУ), либо замыкает ее на землю. Если где-либо в жгуте сигнальный провод касается "массы" (двигателя, кузова, экранирующей оплетки), контроллер постоянно видит низкий логический уровень.

Типичные места повреждения изоляции на Audi

На моторах 2.4 и 2.8 V6 (платформа C5) жгут форсунок и датчиков проложен под впускным коллектором. От вибрации изоляция проводов истирается об острые края литого алюминиевого ресивера.

На 1.8T с продольным расположением (A4 B5, A6 C5) провод датчика распредвала проходит рядом с патрубком системы охлаждения. При течи антифриза из фланца термостата горячая жидкость разъедает изоляцию, вызывая оголение медной жилы и ее контакт с массой двигателя.

Обрыв сигнальной цепи

Полный разрыв провода между пином датчика и пином ЭБУ также приводит к тому, что подтягивающее напряжение не доходит до контроллера. Однако в этом случае на сигнальном контакте самого ЭБУ напряжение будет присутствовать (те самые 5 В или 12 В подтяжки). Код P1392 в такой ситуации часто соседствует с P0340 или P0341.

Неисправность самого датчика

Внутренний пробой выходного транзистора датчика Холла приводит к тому, что он постоянно находится в "замкнутом" состоянии. Сигнальная линия всегда притянута к земле через дефектный полупроводниковый переход. Даже при прохождении реперной метки состояние выхода не меняется. ЭБУ видит неизменный ноль и выставляет p1392 ошибка.

Проверяется это просто: отключение разъема от датчика должно привести к появлению опорного напряжения на сигнальном контакте жгута. Если напряжение появляется — виноват датчик. Если остается ноль — замыкание в проводке.

Потеря питания или массы датчика

Датчик Холла — активный элемент. Для его работы требуется питание +5 В или +12 В и надежная масса.

При обрыве массового провода внутри изоляции (частый случай на Lifan Solano) микросхема датчика не может открыть выходной транзистор, и сигнал "залипает" в высоком уровне. Но на некоторых моделях ЭБУ подтяжка слабая, и уровень воспринимается как неопределенный, что тоже вызывает p1392 лифан солано.

На V-образных моторах Audi (p1392 audi a6c5) банк 1 и банк 2 часто питаются от одного стабилизатора напряжения в ЭБУ. При КЗ в цепи питания одного датчика пропадает питание на втором, вызывая каскад ошибок.

Попадание моторного масла в разъем

Уплотнительное кольцо датчика распредвала со временем дубеет. Масло под давлением из ГБЦ проникает через посадочное место внутрь электрического разъема. Масло является диэлектриком, но оно содержит металлические частицы износа и присадки. Эта токопроводящая грязь создает паразитные утечки между сигнальным контактом и массой, снижая уровень сигнала до критически низкого. Код p1392 при этом может проявляться только на полностью прогретом двигателе, когда масло становится жидким.

Автомобиль / Двигатель	Характерная причина P1392	Визуальный признак
Audi A6 C5 2.8 V6 ACK	Разрушение изоляции косы под впускным коллектором	Потрескавшаяся, крошащаяся изоляция проводов
Audi A4 B5 1.8T AEB	Короткое замыкание на корпус датчика температуры ОЖ	Следы антифриза в колодце датчиков
Lifan Solano 1.8 LF481Q3	Внутренний обрыв массового провода в жгуте	Следы перегрева гофры в районе выпускного коллектора
Audi A6 C5 2.4 V6 AGA	Попадание масла в разъем датчика CMP Bank 2	Масляное запотевание на колодке датчика

Можно ли продолжать движение на автомобиле или нужна эвакуация?

Алгоритм принятия решения зависит от того, какой именно датчик затронут неисправностью и как на нее реагирует программа управления двигателем.

В абсолютном большинстве случаев при возникновении ошибка p1392 блок управления переходит в режим работы без сигнала распредвала. Впрыск топлива становится попарно-параллельным (или групповым — зависит от калибровки), зажигание работает по сигналу коленвала. Двигатель запускается и способен работать во всем диапазоне оборотов. На старых моторах VAG с трамблерным зажиганием пропадание сигнала датчика Холла вообще может остаться незамеченным водителем. Движение до места ремонта своим ходом допустимо.

Эвакуация потребуется в следующих специфических ситуациях:

Двигатель не запускается совсем. Если одновременно с P1392 потерян сигнал датчика коленвала (что бывает при общем повреждении жгута), стартер крутит, но вспышек нет. Машина обездвижена.

Автомобиль оснащен системой изменения фаз газораспределения (VVT, VVT-i, VVTi на Lifan). При потере сигнала CMP блок не может управлять муфтой фазовращателя. На высоких оборотах возможна встреча клапанов с поршнями на моторах, где гидронатяжитель управляется по сигналу распредвала. Риск механического повреждения двигателя делает эвакуацию предпочтительным выбором.

Ошибка двигателя автомобиля p1392 сопровождается запахом горелой проводки или дымом из-под капота. Это признак короткого замыкания в жгуте с оплавлением изоляции соседних проводов. Немедленное обесточивание и эвакуация обязательны.

Как исправить ошибку: пошаговая инструкция по диагностике и ремонту

Методика поиска неисправности основывается на последовательном исключении элементов цепи от датчика до блока управления. Замена датчика распредвала без предварительной прозвонки проводки в случае с кодом P1392 в 80% случаев является напрасной тратой времени.

Необходимый диагностический инструмент

Мультиметр с режимом прозвонки и измерения постоянного напряжения.

Сканер, совместимый с диагностическим протоколом автомобиля (VCDS для Audi, ELM327 с программой OpenDiag для Lifan, Launch, Autel).

Набор для ремонта жгутов: термоусадка, качественный автомобильный провод сечением 0.5–0.75 мм², изолента ПВХ.

Очиститель электрических контактов и диэлектрическая смазка.

Алгоритм 1: Определение локализации дефекта (тест с отключением)

Первый и самый информативный тест для p1392 ошибка ауди и аналогичных машин с датчиком Холла.

Включите зажигание. Двигатель не заводите.

Найдите разъем датчика распредвала. На Audi A6 C5 с моторами V6 датчики расположены на передних торцах головок блока (Bank 1 — правый по ходу движения, Bank 2 — левый). На Lifan Solano 1.8 датчик стоит на крышке цепи ГРМ со стороны впуска.

Не отключая разъем, найдите в нем сигнальный провод. Обычно это средний из трех контактов.

Измерьте напряжение на сигнальном контакте относительно массы двигателя. При исправной цепи и датчике оно должно быть либо около 5 В, либо около 12 В (зависит от исполнения). На Audi/VAG типичное опорное напряжение — 5 В. На Lifan — 12 В.

Медленно проворачивайте коленвал вручную. В момент прохождения реперной метки напряжение должно кратковременно падать до уровня около 0 В.

Отключите разъем от датчика. Напряжение на сигнальном контакте жгута должно установиться на уровне опорного (те самые 5 или 12 В). Если напряжение появилось — датчик закорочен на массу внутри себя, замените его.

Если после отключения разъема напряжение на сигнальном контакте осталось на нуле — короткое замыкание в жгуте. Переходите к прозвонке.

Алгоритм 2: Полная прозвонка жгута (мануал для VAG и Lifan)

При обнаружении нулевого потенциала на сигнальном контакте жгута необходимо найти место замыкания.

Отключите разъем от ЭБУ. Для Audi A6 C5 он находится в нише под ветровым стеклом в пластиковом боксе (ECU box). Для Lifan Solano — за бардачком или под капотом у левого крыла.

Найдите по электрической схеме пин датчика распредвала. Для 2.8 V6 ACK: датчик Hall G163 (Bank 2, впуск) — контакты 1 (+5V), 2 (сигнал, пин 86 на ЭБУ), 3 (масса).

Прозвоните сигнальный провод между разъемом датчика и соответствующим пином ЭБУ. Сопротивление должно быть менее 0.5 Ом.

Теперь прозвоните сигнальный провод на массу. Один щуп на сигнальный контакт разъема датчика, второй — на болт массы двигателя. Прибор должен показать бесконечность. Если зуммер пищит или показывает сопротивление — замыкание. Придется вскрывать жгут.

Метод поиска места КЗ в жгуте: двигайте, сгибайте и трясите жгут, следя за мультиметром. Пропадание короткого замыкания при определенном изгибе укажет на зону повреждения. Чаще всего это места перехода жгута через острые металлические кромки двигателя.

Алгоритм 3: Проверка питания и массы датчика

Если напряжение на сигнале есть, но оно не соответствует норме (например, 2.5 В вместо 5 В), проблема может быть в питании. Это частая картина для p1392 лифан солано.

При подключенном датчике и включенном зажигании измерьте напряжение между плюсовым контактом датчика и массой двигателя. Должно быть 12 В (или 5 В для VAG).

Измерьте падение напряжения на "массовом" проводе датчика. Один щуп на массовый контакт разъема датчика, второй — на минус АКБ. Заведите двигатель. Падение не должно превышать 0.1 В. Если оно 0.3–0.5 В — где-то плохая масса.

На Lifan Solano встречается заводской дефект: масса датчиков собрана в скрутку внутри жгута и со временем окисляется. Восстановление массы протяжкой отдельного провода от минуса АКБ до оплетки датчиков часто кардинально решает проблему.

Алгоритм 4: Осмотр косы в проблемных зонах (Audi A6 C5, A4 B5)

Для p1392 audi a6c5 и родственных платформ характерно разрушение изоляции из-за термостарения.

Снимите декоративные пластиковые крышки двигателя.

Найдите жгут, идущий к форсункам и датчикам под впускным коллектором.

Размотайте заводскую изоленту на жгуте в районе прилегания к металлическим частям двигателя.

При обнаружении растрескавшейся, крошащейся изоляции и оголенных медных жил необходимо заменить поврежденный участок провода. Скрутки не допускаются — только пайка с последующей изоляцией термоусадкой.

Если жгут оплавлен или разрушен на большом протяжении (характерно для 20-летних Audi), целесообразно заменить моторную косу целиком на контрактную или восстановленную.

Алгоритм 5: Сброс адаптаций и контрольная поездка

После устранения причины и погашения кода P1392 сканером необходимо дать контроллеру переобучиться.

Сотрите ошибки в памяти ЭБУ.

Запустите двигатель и прогрейте до рабочей температуры.

Совершите контрольную поездку в разных режимах: холостой ход, частичная нагрузка, резкое ускорение. Сканер должен быть подключен для мониторинга статуса синхронизации (Cam Sync Status).

Если ошибка не возвращается в течение трех полных циклов поездки (холодный пуск — прогрев — движение — остывание), ремонт успешен.

Примеры из реальной ремонтной практики

Кейс 1: Audi A6 C5 2.8 V6, 2000 г.в.

Автомобиль приехал с жалобой на вялую динамику и Check Engine. Сканирование VCDS выявило p1392 audi a6c5 в связке с P1390 по противоположному банку. Осмотр моторной косы под впускным коллектором показал классическую картину: изоляция проводов датчиков распредвала превратилась в крошку, оголенные медные жилы касались блока. Восстановление проводки с заменой 15 сантиметров поврежденного участка и полная переизоляция жгута термостойкой изолентой устранили обе ошибки. Двигатель заработал с восстановленной мощностью.

Кейс 2: Lifan Solano 1.8, 2012 г.в.

Владелец жаловался на затрудненный пуск и горящий Check Engine. Бортовая диагностика показала p1392 лифан солано. Мастер на сервисе заменил датчик распредвала — безрезультатно. При детальной проверке выяснилось, что массовый провод датчика в жгуте имел внутренний обрыв в месте сварки скрутки. Внешне изоляция была цела. Протяжка дублирующего массового провода напрямую от АКБ до датчика решила проблему. Ошибка ушла, пуск стал мгновенным.

Кейс 3: Audi A4 B5 1.8T AEB, 1998 г.в.

p1392 audi выскакивал исключительно после полного прогрева двигателя и работы на холостом ходу в пробках. На холодном моторе код не регистрировался. Специалист заметил масляное запотевание на разъеме датчика распредвала. Уплотнительное кольцо датчика пропускало масло, которое заполняло разъем и создавало токопроводящий мостик между сигнальным контактом и массой. При нагреве масло становилось жидким, утечка усиливалась. Замена уплотнительного кольца, очистка разъема спиртом и обработка диэлектрической смазкой полностью устранили неисправность.

Кейс 4: Audi A6 C5 2.4 V6 AGA

Ошибка p1392 в памяти ЭБУ сопровождалась периодическими рывками при разгоне. Прозвонка показала, что сигнальный провод датчика CMP Bank 2 имеет сопротивление 120 Ом вместо положенных долей Ома. При вскрытии жгута в гофре под радиатором обнаружено, что провод перебит и соединен зеленым окислом, работавшим как полупроводник. Падение напряжения на этом окисле снижало амплитуду сигнала ниже порога. Пайка провода с термоусадкой восстановила номинальные параметры цепи.

Сводная диагностическая карта P1392

Измерение / Тест	Норма	Отклонение и диагноз
Напряжение на сигнальном контакте (зажигание вкл., датчик подключен)	Около 5 В или 12 В	0 В — КЗ на массу в датчике или жгуте; 1–3 В — утечка, окисление
Напряжение на сигнале после отключения датчика	Стабильное опорное напряжение	Осталось 0 В — КЗ в жгуте. Появилось опорное — замена датчика.
Сопротивление сигнального провода (ЭБУ — датчик)	Менее 0.5 Ом	Десятки и сотни Ом — окисленная скрутка, перебитый провод
Сопротивление сигнал — масса	Бесконечность (мегаомы)	Менее 1 кОм — замыкание, влага или грязь в разъеме
Падение напряжения на массе датчика	Менее 0.1 В	0.3–1.0 В — плохая масса, окисление в скрутке жгута

Диагностика ошибки двигателя автомобиля p1392 — это рутинная процедура для опытного электрика. В отличие от плавающих кодов синхронизации, P1392 имеет четкую электрическую природу и хорошо локализуется мультиметром. Ахиллесовой пятой этой неисправности на старых Audi является деградировавшая изоляция моторной косы, а на бюджетных китайских автомобилях — заводские скрутки массы, не рассчитанные на длительный срок службы в условиях российской зимы. Ремонт всегда должен заканчиваться контрольной проверкой осциллографом или, в крайнем случае, длительной тестовой поездкой с мониторингом параметров синхронизации, так как перемежающийся дефект может не проявиться на стоящей машине. Игнорирование кода и длительная езда в аварийном режиме с попарным впрыском ведет к перерасходу топлива, ускоренному износу катализатора и закоксовке форсунок.
