Ошибка P1714: детальное руководство по диагностике и ремонту на Subaru

Сообщение

Краткая версия: значение кода P1714 для разных автомобилей

Subaru Forester, Impreza, Outback, Legacy с автоматическими коробками передач 4EAT, 5EAT — внутренняя ошибка блока управления трансмиссией (TCM), неисправность цепи питания TCM, сбой контрольной суммы памяти EEPROM или потеря связи с модулем двигателя по CAN-шине.

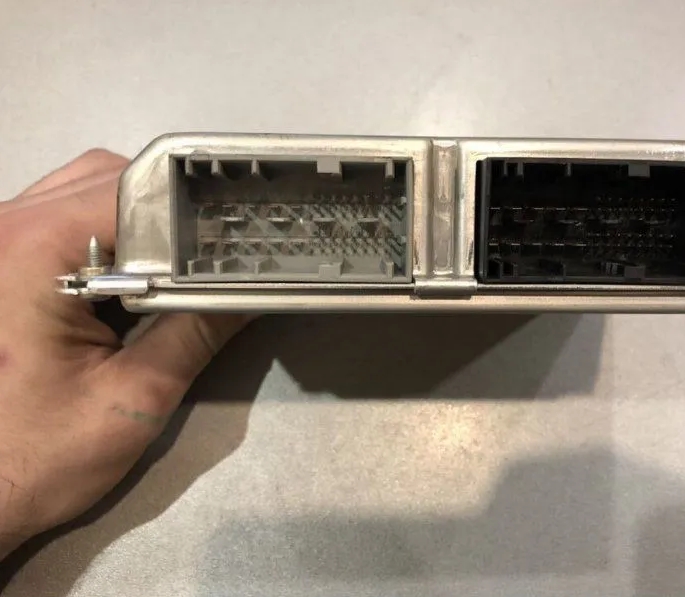

: Ошибка P1714; DTC_P1714.jpg (200.09 КБ) 15 просмотров

Причины возникновения ошибки P1714

Код P1714 на автомобилях Subaru всегда указывает на то, что электронный блок управления автоматической коробкой передач зафиксировал критический внутренний сбой либо получает питание, выходящее за допустимые рамки. В отличие от многих других кодов, связанных с датчиками, здесь первопричина чаще всего кроется в самом модуле TCM или его электропитании.

Общие факторы, провоцирующие ошибку p1714 subaru

Падение напряжения питания TCM ниже 9 Вольт во время пуска двигателя. Причиной может служить изношенный аккумулятор, окислившиеся силовые клеммы или неплотно затянутая масса.

Повышенные пульсации напряжения в бортовой сети, вызванные неисправностью диодного моста или регулятора напряжения генератора. Скачки напряжения повреждают микросхему памяти EEPROM блока управления трансмиссией.

Обрыв, короткое замыкание или окисление проводки в жгуте питания TCM. На Subaru блок обычно расположен под панелью приборов со стороны водителя, но его проводка проходит через моторный отсек и может быть повреждена.

Плохой контакт массы на кузове или на двигателе. Ослабленный болт крепления массового провода вызывает нестабильную работу TCM и запись ошибки.

Внутренняя неисправность самого блока TCM: холодная пайка процессора, трещина на плате, деградация микросхемы памяти из-за многократных термоциклов.

Попадание влаги в разъём TCM. Нередко после мойки или при забитом дренаже воздухозаборника вода проникает к блоку под панелью.

Можно ли продолжать движение на автомобиле с ошибкой P1714

Решение о дальнейшем движении напрямую зависит от того, как ведёт себя трансмиссия после фиксации кода.

Если ошибка двигателя автомобиля p1714 только записана в память, а АКПП переключает передачи плавно, без рывков и задержек, и не переходит в аварийный режим — допускается осторожно доехать до места ремонта. При этом следует избегать резких разгонов и нагрузок.

При активной ошибке p1714 subaru коробка практически всегда переходит в защитный режим: блокируется третья передача, селектор может работать с задержкой, а на панели загорается индикатор неисправности трансмиссии. В таком состоянии допустимо проследовать до сервиса на расстояние до 30 км со скоростью не выше 70 км/ч. Длительная езда в аварийном режиме вызывает перегрев масла ATF и ускоренный износ фрикционов.

Если коробка не реагирует на селектор или двигатель глохнет при включении передачи — движение невозможно. Вызывайте эвакуатор. Буксировка Subaru с АКПП без запущенного двигателя запрещена, так как масляный насос не создаёт смазки.

Увеличится ли расход топлива при езде с такой ошибкой двигателя

Да, расход топлива значительно возрастает.

При переходе АКПП в аварийный режим из-за ошибки P1714 блокировка гидротрансформатора отключается, и двигатель постоянно вращается на повышенных оборотах без жёсткой связи с колёсами. Это немедленно увеличивает потребление бензина на 15–25%.

Модуль управления двигателем, не получая точных данных о нагрузке от TCM, переходит на резервную карту впрыска с обогащением смеси. Перерасход становится ещё более ощутимым — до 3–5 литров на сотню в городском цикле.

Как исправить ошибку P1714: пошаговая диагностика и ремонт

Приведённая ниже методика базируется на заводских мануалах Subaru и реальном опыте автоэлектриков.

Считывание кодов и анализ параметров

Подключите сканер, поддерживающий протокол Subaru Select Monitor (например, FreeSSM, Subaru Diagnostic Tool, Launch X431). Считайте все коды из блока управления двигателем (ECM) и трансмиссией (TCM). Помимо p1714 subaru, часто фиксируются сопутствующие коды: P0606 (ошибка процессора ECM), U0101 (потеря связи с TCM), P0700 (общий сигнал неисправности коробки).

Запишите стоп-кадр: напряжение бортсети при включённом зажигании и во время пуска, температуру охлаждающей жидкости, состояние CAN-связи.

В потоке данных в реальном времени проверьте параметр «TCM Supply Voltage». Напряжение должно быть стабильным и находиться в пределах 12.0–14.5 В. Просадки ниже 10 В во время работы двигателя являются критичными.

Визуальный осмотр блока TCM и жгутов

На большинстве Subaru Forester и Impreza блок TCM расположен под панелью со стороны водителя, рядом с блоком педалей или закреплён на кронштейне. Снимите декоративную накладку и найдите модуль. Отсоедините разъём, осмотрите контакты. Зелёный налёт или следы влаги — прямое показание к промывке изопропиловым спиртом и просушке.

Проверьте состояние жгута, идущего от TCM к моторному отсеку. Места перегиба, хомуты крепления и проход через перегородку — здесь чаще всего перетирается изоляция проводов питания и массы.

Осмотрите клеммы аккумулятора, силовую массу на двигателе и соединение массы на кузове в районе левого лонжерона. Любое окисление должно быть зачищено до металла, а болты надёжно затянуты.

Электрические измерения критических цепей

Проверяемый параметр	Способ измерения	Нормативное значение
Напряжение питания TCM	Измерить на разъёме TCM на контактах, указанных в электросхеме, при работающем двигателе	13.5–14.5 В (не ниже 12 В)
Сопротивление массы TCM	Между массовым контактом разъёма TCM и кузовом при выключенном зажигании	Менее 0.5 Ом
Падение напряжения на массе TCM под нагрузкой	Измерить напряжение между массовым контактом TCM и кузовом при включённых фарах и вентиляторе печки	Не более 0.2 В
Пульсации напряжения генератора	Мультиметр в режиме AC подключить к клеммам аккумулятора при работающем двигателе и оборотах 2000 об/мин	Не более 0.3 В; при превышении — генератор неисправен
Сопротивление CAN-шины TCM	Измерить между CAN-H и CAN-L на разъёме TCM при отключённом аккумуляторе	55–65 Ом

Примеры из практики и отзывы по ремонту

Subaru Forester 2005 г.в., АКПП 4EAT. Периодически загоралась лампа «AT Temp» и фиксировалась ошибка p1714 subaru. Замеры показали, что при включении вентиляторов охлаждения напряжение питания TCM проседало до 8.5 В. Причина: окислившаяся масса на левом крыле. После зачистки контактной площадки и замены болта напряжение стабилизировалось, ошибка больше не возвращалась.

Subaru Outback 2008 г. Код ошибка двигателя автомобиля p1714 появился после замены генератора на неоригинальный. Пульсации напряжения достигали 0.8 В. После установки оригинального генератора и пропайки разъёма TCM ошибка стёрлась и неактивна более года.

Subaru Impreza 2006 г. АКПП уходила в аварию при прогреве, записывался P1714. Вскрытие блока TCM выявило микротрещину на ножке процессора. Прогрев платы паяльным феном и обновление пайки восстановили контакт.

Subaru Legacy 2009 г. Ошибка p1714 subaru висела постоянно, коробка не переключалась. При снятии TCM в разъёме обнаружена вода (после мойки ковров). Просушка блока в течение суток и обработка контактов специальным очистителем позволили избежать замены дорогостоящего модуля.

Сброс ошибки и адаптационные процедуры

После устранения первопричины (восстановления питания, просушки контактов, пайки блока) сотрите код сканером. Запустите двигатель и прогрейте коробку до температуры 60–70 °C, периодически переводя селектор через все положения для проверки.

На Subaru с адаптивной системой управления АКПП после ремонта TCM рекомендуется выполнить сброс памяти через диагностический прибор (функция «Clear Memory» или «Clear Adaptive Learning»). Затем провести тестовую поездку с плавными разгонами, чтобы блок заново обучился точкам переключения.

Что делать, если ошибка P1714 возвращается снова

Если после чистки, подтяжки масс и проверки генератора код p1714 subaru снова появляется, высока вероятность необратимого повреждения микросхемы памяти внутри TCM. В этом случае наиболее надёжным решением является замена блока на заведомо исправный. При установке контрактного блока обязательно проверьте соответствие номеров деталей, так как прошивка TCM должна соответствовать модели двигателя и типу коробки.

В отдельных случаях помогает перепрошивка штатного блока через дилерский сканер Subaru Select Monitor с обновлением программного обеспечения до последней версии.

Ошибка P1714 на Subaru — это всегда сигнал о том, что мозг коробки передач работает в нештатном режиме. Откладывать диагностику нельзя: даже если АКПП пока переключается нормально, внутренний сбой может перерасти в полный отказ TCM в самый неподходящий момент. Методичная проверка питания, массы и генератора позволяет выявить и устранить проблему, не прибегая к замене дорогостоящего блока в большинстве случаев.
