Руководство по подъёму и опорам автомобиля (на примере Toyota Camry)
Надёжная и безопасная работа с автомобилем, поднятым на домкрате или подъёмнике, требует строгого соблюдения правил. В данном материале собраны ключевые предписания из официального руководства по ремонту Toyota Camry (RM915E), касающиеся мест подъёма и установки опор. Следуя этим рекомендациям, вы избежите повреждений кузова, ходовой части и травм.
1. Общие требования к состоянию автомобиля перед подъёмом
- Перед подъёмом автомобиль должен быть разгружен. Запрещается поднимать машину с тяжёлым грузом в салоне или багажнике.
- При демонтаже тяжёлых агрегатов (двигатель, трансмиссия) центр тяжести смещается. В таком случае необходимо установить балансировочный груз, чтобы предотвратить опрокидывание, либо дополнительно зафиксировать автомобиль с помощью миссионного домкрата (подъёмника для трансмиссии).
2. Особенности использования 4-стоечного подъёмника
- Обязательно следуйте инструкции по эксплуатации конкретной модели подъёмника.
- Следите, чтобы балка для свободного вывешивания колёс не повредила шины или колёсные диски.
- Для надёжной фиксации автомобиля на платформе используйте колёсные упоры (башмаки).
3. Правила работы с домкратом и страховочными стойками (опорами)
3.1. Общие требования
- Всегда работайте на ровной твёрдой поверхности и используйте колёсные упоры.

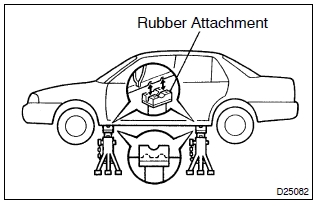

- Применяйте страховочные стойки с резиновыми накладками (как показано на иллюстрации D25082), чтобы не повредить пороги или усиления днища.
- Точно позиционируйте домкрат и стойки строго в указанных заводом точках.
- Как поднять автомобиль на подъемнике
- how_to_lift_car_on_lift_1.jpg (37.54 КБ) 1436 просмотров
3.2. Особенности постановки упоров при подъёме
- При подъёме передних колёс отпустите стояночный тормоз и установите упоры только позади задних колёс.
- При подъёме задних колёс установите упоры только спереди передних колёс.
- Если поднимаете только переднюю или только заднюю ось, ставьте упоры с обеих сторон колёс, остающихся на земле.
- Как поднять автомобиль на подъемнике
- how_to_lift_car_on_lift_2.jpg (116.62 КБ) 1436 просмотров
3.3. Важнейшее правило безопасности
- Ни в коем случае не работайте под автомобилем и не оставляйте его, опирающимся только на домкрат. Обязательно используйте страховочные стойки (опоры).
3.4. Особенности опускания автомобиля
- При опускании с поднятыми передними колёсами отпустите стояночный тормоз и поставьте упоры спереди задних колёс.
- При опускании с поднятыми задними колёсами поставьте упоры сзади передних колёс.

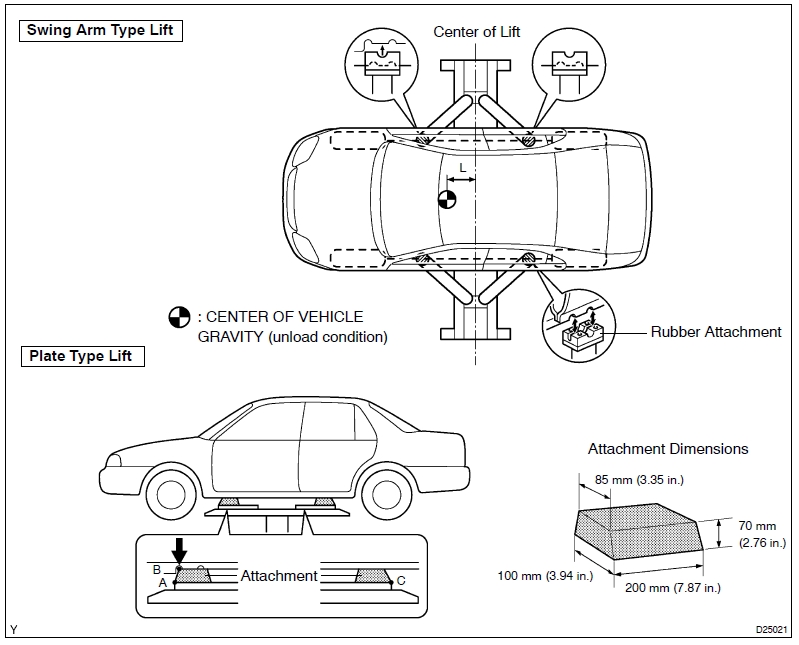

4. Особенности использования подъёмника рычажного типа (Swing Arm Type Lift)
- Для безопасной работы строго следуйте руководству по эксплуатации подъёмника.
- Используйте опорную чашку (cradle) с резиновой накладкой, как показано на иллюстрации.
- Устанавливайте автомобиль так, чтобы его центр тяжести находился максимально близко к центру подъёмника (это минимизирует плечо «L» на схеме).
- Выравнивайте автомобиль в горизонтальной плоскости регулировкой высоты опорных чашек. При этом точно совмещайте паз чашки с местом установки страховочной стойки.
- Обязательно блокируйте (фиксируйте) рычаги подъёмника во время работы.
- Поднимите автомобиль до момента, когда колёса слегка оторвутся от пола, затем раскачайте автомобиль, чтобы убедиться в его устойчивости и надёжности фиксации.
5. Особенности использования подъёмника платформенного типа (Plate Type Lift)
- Для безопасной работы строго следуйте руководству по эксплуатации подъёмника.
- Используйте специальные насадки для платформенного подъёмника (plate lift attachment).
- Автомобиль обязательно должен быть установлен в строго определённое положение.
5.1. Точная установка автомобиля на платформенном подъёмнике
| Параметр установки | Требование |
|---|
| Положение по левой и правой сторонам | Разместите автомобиль строго над центром подъёмника (по центру платформы). |
| Положение по передней и задней сторонам | Совместите торцы буферных резиновых подушек платформы с нижними точками крепления насадок (обозначены A и C). Верхнюю точку крепления насадки (B) совместите с передней боковой выемкой (Front Side Notch) на фланце порога. |
- Поднимите автомобиль до момента, когда колёса слегка оторвутся от пола, затем раскачайте автомобиль, чтобы убедиться в его устойчивости и надёжности фиксации.

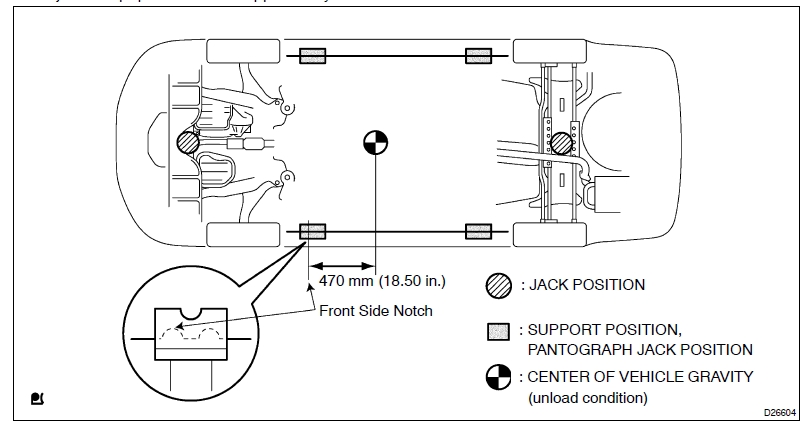

Расположение точек подъёма и опоры (по данным для Camry)
На приведённой в источнике диаграмме указаны следующие ключевые размеры и зоны:
- Расстояние от передней оси до центра тяжести в ненагруженном состоянии — 470 мм (18,50 дюйма).
- На лонжеронах имеется передняя боковая выемка (Front Side Notch) — она служит визуальным ориентиром.
- Чётко обозначены позиции:
| Назначение | Обозначение на схеме |
|---|
| Место установки домкрата | JACK POSITION |
| Место для страховочной стойки или пантографного домкрата | SUPPORT POSITION, PANTAGRAPH JACK POSITION |
| Центр тяжести (в ненагруженном состоянии) | CENTER OF VEHICLE GRAVITY (unload condition) |
5.2. Габаритные размеры насадок для платформенного подъёмника (справочно)
| Параметр | Значение |
|---|
| Высота / ширина (1) | 85 мм (3,35 дюйма) |
| Высота / ширина (2) | 70 мм (2,76 дюйма) |
| Длина (1) | 100 мм (3,94 дюйма) |
| Длина (2) | 200 мм (7,87 дюйма) |
Краткая статья: почему это важно?
Безопасность превыше всего
Каждый год происходят несчастные случаи из-за игнорирования правил подъёма. Главная ошибка — надежда на один домкрат. Производитель настаивает: страховочные стойки обязательны. Резиновые накладки на них предотвращают скольжение и смятие металла.
Центр тяжести — не постоянная величина
В руководстве специально подчёркивается, что при снятии двигателя или КПП баланс машины меняется. Если не принять меры (добавить противовес или зафиксировать трансмиссионным домкратом), автомобиль может опрокинуться с подъёмника. Именно поэтому для рычажных подъёмников так важно максимально приближать центр тяжести к центру платформы.
Правило колёсных упоров — с первого взгляда запутанное, но логичное
На первый взгляд может показаться, что инструкция противоречит сама себе, но в ней всё строго рассчитано:
- При подъёме переда автомобиль может покатиться назад, поэтому задние колёса фиксируют сзади.
- При подъёме зада — риск катиться вперёд, поэтому упоры ставят спереди передних колёс.
- При опускании схема зеркально меняется, чтобы избежать рывка при касании домкратом земли.
Соблюдение этих на первый взгляд мелких деталей гарантирует устойчивость машины на протяжении всего ремонта.
- Как поднять автомобиль на подъемнике
- how_to_lift_car_on_lift_3.jpg (181.91 КБ) 1436 просмотров
Разные типы подъёмников — разные правила
Важно понимать, что рычажный и платформенный подъёмники требуют различного подхода к позиционированию. Для рычажного критически важна регулировка чашек и блокировка рычагов, а для платформенного — точное совмещение меток (A, B, C) с элементами кузова. Использование резиновых накладок и специальных насадок обязательно в обоих случаях — это предотвращает повреждение лакокрасочного покрытия и силовых элементов днища.
Обязательная проверка устойчивости
Как для рычажного, так и для платформенного подъёмника предписан единый финальный шаг: поднять автомобиль до лёгкого отрыва колёс и раскачать его. Это простая, но крайне эффективная процедура позволяет выявить неустойчивость до того, как автомобиль будет поднят на полную высоту и под ним начнутся работы.
Итог
Всегда сверяйтесь с конкретной схемой для вашей модели, используйте только сертифицированные домкраты и стойки, и никогда не пренебрегайте упорами — это залог вашей безопасности и сохранности автомобиля. При работе с любым типом подъёмника неукоснительно соблюдайте инструкцию производителя, используйте соответствующие насадки с резиновыми элементами и обязательно проверяйте устойчивость автомобиля перед началом ремонта.
