Код P1513 ВАЗ — регулятор холостого хода, замыкание цепи управления на массу
Ошибка Р1513 ВАЗ фиксируется драйвером управления регулятором холостого хода контроллера М7.9.7 при обнаружении замыкания на массу в одной из цепей управления. При возникновении кода драйвер немедленно прекращает управление РХХ, и регулятор перестает корректировать обороты холостого хода. Двигатель может заглохнуть при выжиме сцепления или работать с неустойчивыми оборотами.- датчик холостого хода ВАЗ схема

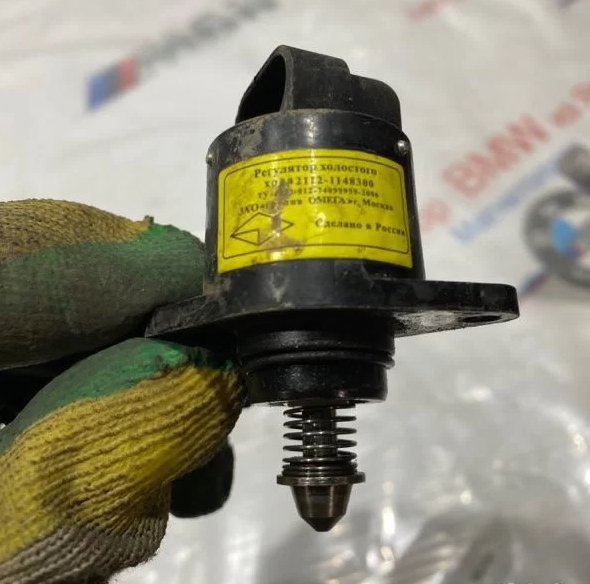

- DTC_P1513_vaz_lada_1.jpg (128.16 КБ) 599 просмотров
1. Условия регистрации
- Двигатель работает.
- Напряжение бортовой сети в диапазоне 7–16 В.
- Самодиагностика драйвера определила на выходе замыкание на массу.
2. Можно ли продолжать движение?
Крайне затруднительно. Драйвер отключает управление РХХ, обороты холостого хода не регулируются. Двигатель может глохнуть на каждом перекрестке. Следует двигаться к месту ремонта с постоянным подгазовыванием.3. Диагностика
3.1 Проверка замыкания на массу в цепях управления
- Отключить разъем регулятора холостого хода.
- Пробником или мультиметром в режиме прозвонки проверить каждый из управляющих контактов колодки жгута относительно массы.
- Наличие низкого сопротивления — замыкание на массу в жгуте.
- Осмотреть жгут от РХХ до контроллера на перетирание, оплавление, повреждение изоляции.
3.2 Локализация замыкания — провод или контроллер
- Отключить разъем контроллера.
- Повторить проверку управляющих проводов на массу.
- Если замыкание исчезло — неисправность внутри контроллера (пробой драйвера).
- Если замыкание сохраняется — поврежден провод в жгуте.
3.3 Проверка регулятора холостого хода
- Сопротивление каждой из двух обмоток РХХ — 40–80 Ом.
- Измерить сопротивление между выводами обмоток и корпусом РХХ — должно быть бесконечность.
- Наличие проводимости на корпус — внутреннее замыкание, регулятор под замену.
4. Типичные причины
- Перетирание изоляции управляющих проводов о двигатель или кузов.
- Оплавление жгута вблизи выпускного коллектора.
- Касание контактов РХХ при сильной вибрации внутренней поверхности корпуса регулятора — непостоянная неисправность.
- Внутреннее замыкание обмотки РХХ на корпус.
- Пробой выходного каскада драйвера в контроллере.

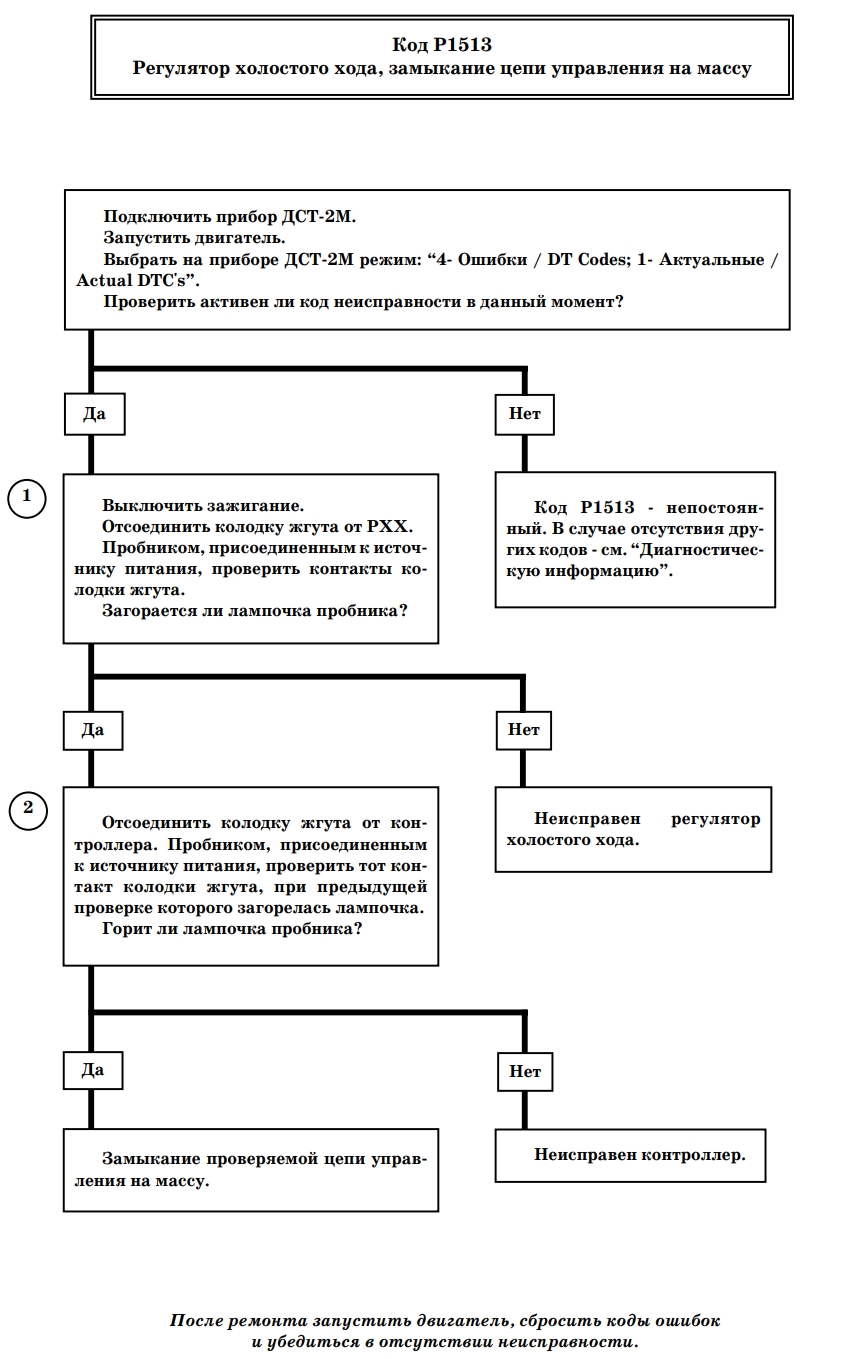

- Р1513 ВАЗ Ошибка
- DTC_P1513_vaz_lada_2.jpg (361 КБ) 599 просмотров
-
morskoj
- Site Admin
- Сообщения: 14297
- Зарегистрирован: Ср апр 10, 2024 10:21 am
Ошибка P1513: Замыкание на массу цепи управления клапаном холостого хода или неисправность драйвера ЭБУ
Код P1513 занимает особое место в диагностических таблицах российских автомобилей. Ошибка двигателя автомобиля p1513 является, пожалуй, одной из самых массовых неисправностей на автомобилях ВАЗ с блоками управления "Январь", "Ителма" и Bosch MP7.0, устанавливаемых на Приору, Калину, Ниву, а также на модели десятого семейства. Этот код напрямую связан с регулятором холостого хода (РХХ), который на вазовских моторах представляет собой двухобмоточный шаговый двигатель, управляющий подачей воздуха в обход дроссельной заслонки.
Помимо ВАЗов, P1513 активно встречается на гидроциклах BRP Sea-Doo с системой управления дросселем, на Hyundai Accent с механическим дросселем, а также на некоторых моделях Subaru. Несмотря на различие платформ, везде сохраняется общий контекст: короткое замыкание на массу в цепи управления исполнительным механизмом подачи воздуха. Разберем все варианты, но основной акцент сделаем на автомобили Lada, так как именно по ним поступает наибольшее количество запросов.
Помимо ВАЗов, P1513 активно встречается на гидроциклах BRP Sea-Doo с системой управления дросселем, на Hyundai Accent с механическим дросселем, а также на некоторых моделях Subaru. Несмотря на различие платформ, везде сохраняется общий контекст: короткое замыкание на массу в цепи управления исполнительным механизмом подачи воздуха. Разберем все варианты, но основной акцент сделаем на автомобили Lada, так как именно по ним поступает наибольшее количество запросов.
- P1513 Ошибка двигателя
- DTC_P1513.jpg (188.71 КБ) 546 просмотров
Техническая расшифровка кода P1513
Трактовка кода зависит от производителя, но везде она связана с электрическим дефектом.P1513 на ВАЗ (Lada)
На автомобилях ВАЗ с блоками управления "Январь-5.1", "Январь-7.2", "Ителма-11183", Bosch M7.9.7, устанавливаемых на Приору, Калину, Ниву 4x4, 2110, 2114, 2115, код имеет четкое определение:- P1513 — Регулятор холостого хода: цепь управления замкнута на массу.
- P1513 — IAC Valve Control Circuit Short to Ground (Короткое замыкание на массу цепи управления клапаном холостого хода).
На Приоре "ошибка p1513 приора" проявляется особенно часто из-за особенностей прокладки жгута — провода РХХ идут в одной косе с проводами форсунок и датчика фаз, и перетирание изоляции в этой косе приводит к замыканию на двигатель.
P1513 на Hyundai Accent
На Hyundai Accent (ТагАЗ) с двигателями G4EC/G4ED код p1513 акцент или p1513 hyundai accent расшифровывается аналогично:- P1513 — Idle Air Control Valve Coil 2 Short to Ground (Короткое замыкание на массу второй катушки клапана холостого хода).
P1513 на BRP Sea-Doo
На гидроциклах BRP (Sea-Doo) запрос "ошибка p1513 brp" или "ошибка brp sea doo p1513" связан с электронной системой управления дросселем (ETB — Electronic Throttle Body). Код расшифровывается как:- P1513 — Electronic Throttle Body: Motor Circuit Short to Ground.
Причины возникновения ошибки P1513
Несмотря на различие платформ, первопричины едины.Для сценария с РХХ на ВАЗ и Hyundai Accent
- Короткое замыкание обмотки шагового двигателя РХХ на корпус. Внутреннее разрушение изоляции обмотки, провод касается металлического корпуса клапана.
- Перетирание изоляции проводов жгута РХХ. На ВАЗах жгут часто перетирается о кронштейн впускного коллектора, о шпильку крепления ресивера или о корпус термостата. Оголенный провод замыкается на массу двигателя.
- Окисление и токопроводящие мостики в разъеме РХХ. Влага и масло в разъеме создают паразитную цепь между сигнальным пином и корпусом.
- Попадание влаги в блок управления двигателем. На Приорах ЭБУ расположен под панелью, и при забитом дренаже печки вода может попасть в разъем блока, вызывая коррозию и замыкание пинов на массу.
- Выход из строя драйверного транзистора в ЭБУ. Ключ "пробивается", на выходе всегда низкий уровень.
Для сценария с гидроциклами BRP
- Попадание воды в разъем электронной дроссельной заслонки.
- Внутреннее замыкание в двигателе привода заслонки.
- Повреждение проводки в жгуте.
Можно ли продолжать движение с ошибкой P1513?
Безопасность движения напрямую зависит от реакции ЭБУ на замыкание.На ВАЗ и Hyundai Accent
При фиксации P1513 ЭБУ отключает управление соответствующей обмоткой РХХ. Клапан перестает корректно регулировать подачу воздуха на холостом ходу. Симптомы:- Двигатель не держит холостой ход — обороты плавают, мотор глохнет.
- При запуске холодного двигателя требуется подгазовывать.
- Возможен повышенный холостой ход (1200-2000 об/мин), если клапан завис в приоткрытом положении.
На BRP Sea-Doo
Гидроцикл переходит в аварийный режим с ограничением оборотов (limp mode). Движение возможно на минимальной скорости для возвращения к берегу. Эксплуатация до ремонта запрещена.Влияние ошибки P1513 на расход топлива
Рост расхода является прямым следствием нестабильной работы РХХ.Расход на ВАЗ
Нестабильный холостой ход и постоянная необходимость подгазовывать увеличивают расход топлива в городском цикле на 7-12%. При зависании оборотов на 1500-2000 об/мин мгновенный расход на холостом ходу увеличивается в полтора-два раза. В абсолютных цифрах для Приоры это означает прибавку 1-1.5 л на 100 км.Расход на Hyundai Accent
Аналогично вазовскому сценарию — расход в городе увеличивается на 5-10%.Как исправить ошибку P1513: пошаговое руководство
Основной фокус — на автомобили ВАЗ, как на самый массовый случай.Мануал для ВАЗ (Приора, Калина, Нива, 2110)
Расположение РХХ

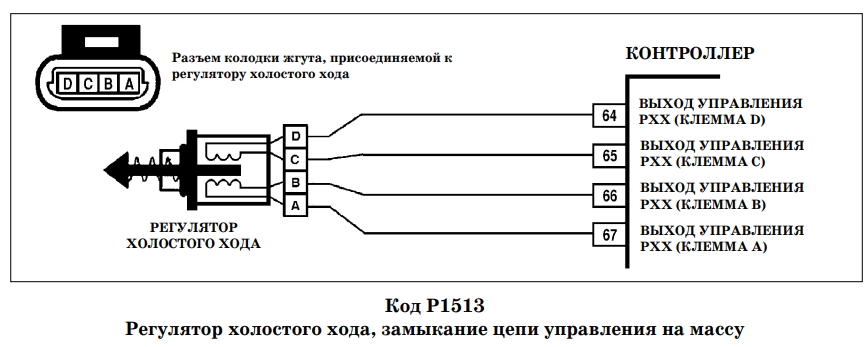

Регулятор холостого хода установлен на корпусе дроссельной заслонки снизу. Крепится двумя винтами под крестовую отвертку. Имеет 4-контактный разъем.Распиновка разъема РХХ (типовая для ВАЗ)
| Пин | Цвет провода | Назначение |
|---|---|---|
| A | Серый / Серо-красный | Обмотка 1, вывод A |
| B | Серо-голубой / Серо-белый | Обмотка 1, вывод B |
| C | Серо-зеленый / Желто-серый | Обмотка 2, вывод A |
| D | Серо-черный / Коричнево-серый | Обмотка 2, вывод B |
Типовые параметры РХХ
| Параметр | Нормативное значение |
|---|---|
| Сопротивление обмотки 1 (пины A-B) | 40-60 Ом |
| Сопротивление обмотки 2 (пины C-D) | 40-60 Ом |
| Сопротивление между обмотками | Бесконечность |
| Сопротивление любого пина на корпус | Бесконечность |
Пошаговая диагностика
- Шаг 1. Визуально осмотреть разъем РХХ и жгут проводов. На ВАЗах типичное место повреждения — жгут под впускным ресивером, где провода касаются острой кромки кронштейна. При обнаружении перетертой изоляции восстановить провода, заизолировать термоусадкой, жгут дополнительно защитить гофрой.
- Шаг 2. Отключить разъем РХХ. Осмотреть контакты на предмет окисления или влаги. При необходимости зачистить.
- Шаг 3. Мультиметр в режим 200 Ом. Измерить сопротивление обмоток на самом РХХ: пины A-B (40-60 Ом) и пины C-D (40-60 Ом). Если сопротивление одной из обмоток 0-5 Ом — межвитковое замыкание, РХХ под замену. Если бесконечность — обрыв, замена.
- Шаг 4. Проверить отсутствие замыкания обмоток на корпус. Один щуп мультиметра на любой пин РХХ, второй — на металлический корпус клапана. Сопротивление должно быть бесконечность. Если есть проводимость — обмотка замкнута на корпус, замена РХХ.
- Шаг 5. Если РХХ исправен, проверить проводку на замыкание на массу. Отключить разъем ЭБУ (на Приоре он находится за бардачком, на Калине — под панелью со стороны пассажира). Найти по схеме пины, соответствующие управлению РХХ. Мультиметр в режим прозвонки. Проверить каждый из четырех проводов РХХ на замыкание с кузовом — сопротивление должно быть бесконечность. Если есть проводимость — провод где-то перетерт и касается массы.
- Шаг 6. Прозвонить каждый провод от разъема РХХ до пина ЭБУ на целостность. Сопротивление должно быть 0 Ом.
- Шаг 7. Если РХХ исправен, проводка цела и не замкнута на массу, а ошибка P1513 сохраняется — проблема в драйверном каскаде ЭБУ. Один из транзисторных ключей "пробит" и всегда выдает низкий уровень. Требуется профессиональный ремонт блока управления (замена силового транзистора) или замена ЭБУ.
- Шаг 8. После устранения причины установить РХХ на место, стереть ошибку p1513 ваз сканером. Запустить двигатель, проверить стабильность холостого хода. При необходимости выполнить сброс адаптаций ЭБУ (снятие клеммы АКБ на 10-15 минут).
Мануал для Hyundai Accent
Диагностика аналогична вазовской, с поправкой на распиновку и сопротивление обмоток (обычно 10-30 Ом на корейских моторах). Смотреть мануал для P1505/P1506.Пример из практики: Lada Priora 2170 1.6 16V
Автомобиль поступил с жалобой на плавающие обороты и глохание на светофорах. Сканер показал "ошибка p1513 приора". Сопротивление обмоток РХХ — 50 Ом каждая, замыкания на корпус нет. При осмотре жгута под впускным ресивером обнаружено, что серо-голубой провод обмотки 1 перетерся об острую кромку ресивера и замкнул на массу. Изоляция восстановлена, провод защищен гофрой. Ошибка P1513 стерта, холостой ход стабилизировался.Пример из жизни: ВАЗ-2114 1.6 8V
Машина приехала с "ошибка p1513 ошибка ваз" и нестабильным холостым ходом. РХХ был заменен ранее, но ошибка осталась. Прозвонка проводов выявила замыкание на массу в жгуте за двигателем, где провода касались выпускного коллектора и оплавили изоляцию. Провода восстановлены, жгут переложен и закреплен пластиковыми стяжками. Ошибка стерта, проблема решена.Пример из жизни: Lada Kalina 1.6 8V
Запрос "p1513 калина" привел машину в сервис. Симптомы: двигатель глохнет при сбросе газа. Сопротивление обмоток РХХ — 52 и 48 Ом. Замыканий в проводке не обнаружено. При проверке ЭБУ (блок "Январь-7.2") обнаружено вздутие и пробой одного из транзисторов драйвера РХХ. Блок управления заменен на исправный с переносом данных иммобилайзера. Ошибка P1513 стерта, холостой ход в норме.Ошибка P1513 на автомобилях ВАЗ — это в 90% случаев либо перетертая проводка, либо внутреннее замыкание самого РХХ. Алгоритм проверки прост: сначала измеряется сопротивление обмоток РХХ (40-60 Ом) и отсутствие замыкания на корпус, затем прозванивается проводка на предмет КЗ на массу. Если и РХХ, и проводка исправны, виноват драйвер ЭБУ — его ремонт или замена. Самая частая ошибка при ремонте — замена РХХ без проверки проводки. Новый клапан работает, но если где-то в жгуте провод замкнут на массу, ошибка возвращается через несколько дней, а новый РХХ может снова выйти из строя из-за перегрузки драйвера. После восстановления проводки обязательно защитить жгут гофрой и проложить его вдали от острых кромок и горячих поверхностей. Игнорирование кода P1513 ведет к нестабильной работе двигателя, перерасходу топлива и риску заглохнуть в опасной ситуации на дороге.
