Ошибка Р1441: полное техническое руководство по диагностике и устранению неисправности

Сообщение

Техническая расшифровка кода Р1441 в стандарте OBD-II

Ошибка двигателя автомобиля Р1441 согласно протоколу бортовой диагностики относится к системе улавливания паров топлива и расшифровывается как "Цепь управления клапаном продувки адсорбера – короткое замыкание на массу" или "Evaporative Emission System Purge Control Valve Circuit Shorted to Ground". В заводской документации концерна VAG, широко использующего этот код, встречается также формулировка "EVAP Purge Valve -N80- Short to Ground". Некоторые производители описывают этот код как "Purge Control Valve Circuit Low Voltage".

Принципиальное отличие кода Р1441 от Р1440 заключается в характере электрической неисправности. Если Р1440 фиксирует обрыв цепи, то Р1441 указывает на то, что управляющий провод клапана продувки адсорбера имеет паразитное соединение с массой автомобиля. Блок управления двигателем, контролируя состояние выходного пина до подачи команды на открытие клапана, обнаруживает там низкий потенциал, близкий к нулю. Это свидетельствует о том, что напряжение на линии отсутствует из-за утечки на кузов или двигатель. В результате клапан либо не открывается вовсе, либо его работа становится непредсказуемой, а диагностическая система фиксирует короткое замыкание на землю.

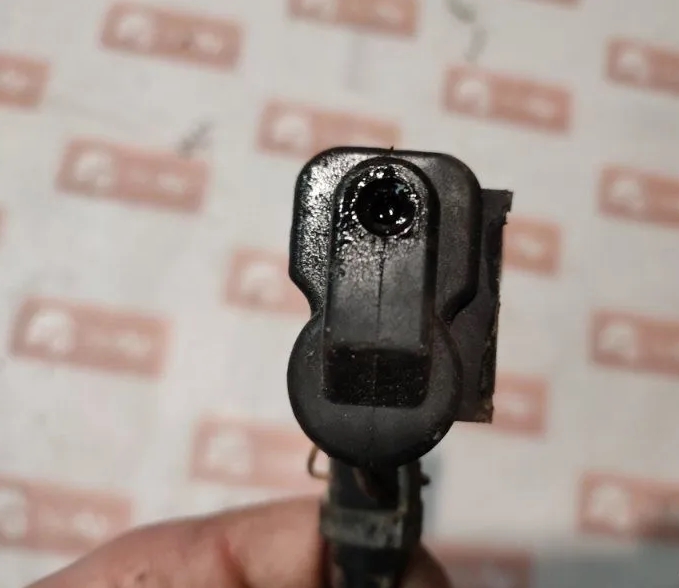

: Ошибка Р1441; DTC_P1441.jpg (147.64 КБ) 33 просмотра

Причина возникновения ошибки

Неисправность носит электрический характер и локализуется в контуре между выходным каскадом блока управления и обмоткой электромагнитного клапана. Основная задача диагноста — найти место, где управляющий сигнал замыкается на массу в обход штатной нагрузки.

Основные источники неисправности

1. Повреждение изоляции управляющего провода и замыкание на кузов

Наиболее частая причина появления кода Р1441. Провод, соединяющий выходной пин ЭБУ с разъемом клапана продувки адсорбера, в каком-либо месте лишен изоляции и касается металлических частей кузова или двигателя. Это создает путь для тока непосредственно на массу, минуя обмотку клапана. Блок управления, измеряя потенциал на линии, видит уровень, близкий к нулю, и диагностирует короткое замыкание.

Типичные места повреждения изоляции:

Участок жгута, прилегающий к впускному коллектору. Вибрация двигателя заставляет жгут тереться об алюминиевую поверхность, что постепенно разрушает изоляцию.

Место крепления жгута пластиковым хомутом. Если хомут перетянут, изоляция со временем продавливается, и медная жила касается металлического кронштейна, который соединен с массой.

Проход жгута через моторный щит без резиновой втулки. Острая кромка отверстия прорезает изоляцию.

Зона рядом с выпускным коллектором, где изоляция дубеет от нагрева, трескается и осыпается, обнажая проводник.

Пример из практики: Volkswagen Golf V с двигателем 1.6 BSE. Ошибка Р1441 проявлялась при полностью прогретом двигателе. На холодную клапан работал нормально, но по мере прогрева моторного отсека изоляция управляющего провода размягчалась, и в месте касания с кронштейном впускного коллектора возникало замыкание на массу. При остывании изоляция восстанавливала диэлектрические свойства, и ошибка уходила. Обнаружить удалось только при тщательном осмотре жгута с отгибанием гофры.

2. Внутреннее короткое замыкание обмотки клапана на корпус

Электромагнитный клапан продувки адсорбера имеет металлический корпус, который через крепежные элементы соединен с массой двигателя. Внутри клапана обмотка изолирована от корпуса. При разрушении внутренней изоляции — из-за перегрева, старения материала или механического повреждения — обмотка замыкается на корпус. Сопротивление между любым из контактов разъема и корпусом клапана становится низким, что и фиксирует блок управления.

Такой дефект характерен для клапанов, длительное время работавших в условиях повышенной температуры. Внешне клапан может казаться исправным, но мультиметр покажет наличие проводимости между контактом и корпусом.

3. Замыкание в разъеме клапана из-за влаги и коррозии[/h3]
Влага, попавшая в разъем клапана, смешивается с дорожной грязью и реагентами, образуя электролит. Продукты электрохимической коррозии создают проводящие мостики между контактами и металлическими частями разъема или корпусом клапана. Сопротивление этих мостиков нестабильно и зависит от влажности, но блок управления периодически фиксирует низкое напряжение и выставляет код Р1441.

При осмотре разъема обнаруживается зеленый или белесый налет на контактах, а также следы окисления внутри пластикового корпуса.

[h4]4. Пробой выходного транзистора в блоке управления

Выходной каскад ЭБУ, управляющий клапаном продувки адсорбера, представляет собой транзисторный ключ. При электрическом пробое этого транзистора его выход оказывается постоянно замкнут на внутреннюю массу блока управления. В результате на пине управления постоянно присутствует низкий потенциал, и диагностика фиксирует короткое замыкание на землю, даже если проводка и клапан полностью исправны.

Такая неисправность обычно является следствием предыдущего короткого замыкания в проводке, которое не было своевременно устранено и вызвало перегрузку драйвера.

5. Повреждение жгута внутри монтажного блока или гофры

В некоторых случаях провода управления клапаном и массы двигателя могут быть повреждены внутри общей гофры или монтажного блока. Если изоляция обоих проводов нарушена, они замыкаются между собой. Поскольку массовый провод соединен с кузовом, на управляющей линии появляется потенциал земли.

Безопасность движения с кодом Р1441

Ошибка двигателя автомобиля Р1441 не относится к категории аварийных неисправностей, угрожающих безопасности водителя и пассажиров. Блок управления, обнаружив короткое замыкание на массу в цепи клапана продувки адсорбера, деактивирует выходной каскад, чтобы предотвратить его перегрев и выход из строя. Клапан перестает открываться, и система улавливания паров топлива прекращает продувку адсорбера.

Движение своим ходом разрешено, эвакуация не требуется. Двигатель сохраняет полную работоспособность, все основные функции управления смесеобразованием, зажиганием и подачей топлива остаются неизменными. Единственным последствием для водителя является горящий индикатор Check Engine.

При длительной эксплуатации с неработающей системой продувки угольный адсорбер постепенно насыщается парами топлива и теряет способность их накапливать. Это может привести к появлению запаха бензина при заправке и к отказу системы EVAP при прохождении техосмотра. Также горящая лампа неисправности маскирует возможные новые коды. Рекомендуется выполнить ремонт в ближайшее время.

Однако следует иметь в виду, что короткое замыкание на массу — это неисправность, которая потенциально может развиваться. Если замыкание вызвано физическим повреждением изоляции, в этом месте возможен локальный нагрев проводника. При появлении запаха горелой проводки или дыма из-под капота необходимо немедленно остановиться и обесточить автомобиль.

Как исправить ошибку Р1441 — детальная методика поиска и ремонта

Устранение кода Р1441 требует методичного поиска места контакта управляющего провода с массой. Последовательное отключение участков цепи и измерение сопротивления позволяют точно локализовать дефект.

Необходимый инструмент и оснастка

Диагностический сканер с поддержкой активации исполнительных механизмов.

Цифровой мультиметр с режимами измерения напряжения, сопротивления и прозвонки.

Схема электрических соединений системы управления двигателем.

Заведомо исправный клапан продувки адсорбера (для тестовой подмены).

Спрей для очистки электрических контактов.

Термоусадочная трубка, изолента, паяльник.

Пинцет для извлечения клемм из разъемов.

Шаг 1: Считывание и анализ кодов неисправности

Подключите сканер. Считайте все активные и сохраненные коды. Помимо Р1441, могут присутствовать коды, связанные с работой системы EVAP, например Р0441 или Р0455, но они, как правило, являются следствием, а не причиной.

Запишите стоп-кадр: напряжение бортсети, температуру двигателя, обороты. Удалите код и включите зажигание. Если ошибка появляется мгновенно, еще до запуска двигателя, короткое замыкание имеет статический характер и присутствует постоянно. Если код возвращается только после прогрева или в движении, вероятно, замыкание связано с тепловым расширением материалов или вибрацией.

Шаг 2: Визуальный осмотр клапана и разъема

Найдите клапан продувки адсорбера. На большинстве двигателей VAG он расположен на впускном коллекторе, часто рядом с дроссельной заслонкой. Отсоедините разъем. Осмотрите контакты на наличие зеленого или белого налета, следов влаги, оплавления пластика. Если разъем влажный или загрязненный, тщательно просушите его и обработайте очистителем контактов.

Осмотрите жгут проводов, отходящий от разъема, на предмет повреждений изоляции, потертостей, трещин. Обратите особое внимание на участки, где жгут касается металлических частей двигателя.

Шаг 3: Проверка клапана на внутреннее замыкание

Отсоедините разъем от клапана. Мультиметром в режиме омметра измерьте сопротивление между каждым из контактов клапана и его металлическим корпусом. В исправном состоянии сопротивление должно быть бесконечным — изоляция обмотки полностью отделяет ее от корпуса.

Если мультиметр показывает любое конечное сопротивление (единицы или десятки Ом), внутри клапана имеется замыкание обмотки на корпус. Клапан подлежит замене. Попытки ремонта клапана нецелесообразны, так как внутренняя изоляция восстанавливается только в заводских условиях.

Практический случай: Audi A4 B7 с двигателем 2.0 TFSI. Ошибка Р1441 была вызвана тем, что внутри клапана N80 из-за длительного перегрева оплавился изоляционный материал, и обмотка замкнулась на металлический сердечник, соединенный с корпусом. Сопротивление между контактом и корпусом составило 12 Ом. Замена клапана полностью устранила проблему.

Шаг 4: Измерение сопротивления на разъеме со стороны жгута

Отсоедините разъем от клапана. Измерьте сопротивление между управляющим контактом разъема со стороны жгута и массой кузова. В исправной цепи при выключенном зажигании сопротивление должно быть очень высоким — сотни килоом или мегаомы.

Если сопротивление низкое (единицы или десятки Ом), управляющий провод замкнут на массу. Для точной локализации отключите разъем блока управления двигателем и повторите измерение.

Если после отключения ЭБУ сопротивление между управляющим контактом и массой осталось низким — замыкание находится в жгуте проводов.
Если сопротивление стало бесконечным — замыкание находится внутри блока управления (пробитый выходной транзистор).

Шаг 5: Поиск замыкания в жгуте проводов

Если замыкание подтверждено в проводке, начинайте поиск поврежденного участка. На электрической схеме определите цвет и сечение управляющего провода, а также маршрут его прокладки от разъема клапана до ЭБУ.

Метод поиска заключается в последовательном разъединении промежуточных разъемов и повторном измерении сопротивления. Разорвав цепь на каком-то участке, можно определить, с какой стороны от разъема осталось замыкание. Постепенно сужайте зону поиска, пока не найдете конкретное место повреждения.

Характерный случай: Skoda Superb II с двигателем 1.8 TSI. Ошибка Р1441 возникала после дождя. При прозвонке обнаружено сопротивление 3 Ома между управляющим проводом и кузовом. В жгуте под впускным коллектором была обнаружена трещина в изоляции, через которую влага создавала проводящий мостик на заземленный кронштейн. После высушивания и изоляции поврежденного участка термоусадкой сопротивление восстановилось до мегаом, ошибка исчезла.

Шаг 6: Проверка монтажного блока и промежуточных разъемов

На некоторых автомобилях управляющий провод клапана продувки проходит через монтажный блок предохранителей или промежуточные разъемы. В этих местах возможно образование коррозионных мостиков на массу. Осмотрите все разъемы по пути следования провода. При обнаружении окислов очистите контакты, при необходимости замените клеммы.

В одном из случаев с Renault Megane III замыкание на массу возникло внутри монтажного блока под капотом. Влага, попавшая через микротрещину в крышке, вызвала коррозию печатной платы, и дорожка управления клапаном оказалась соединена с массовой шиной блока. Замена монтажного блока решила проблему.

Шаг 7: Диагностика блока управления

Если после отключения разъема ЭБУ сопротивление между управляющим контактом разъема клапана и массой стало бесконечным, а при подключенном разъеме — низкое, неисправен выходной каскад контроллера.

Демонтируйте блок управления, вскройте корпус. Найдите транзисторный ключ, отвечающий за управление клапаном продувки адсорбера. Измерьте сопротивление между его выходом и массовой шиной блока. Если сопротивление низкое при отсутствии внешнего питания, транзистор пробит и подлежит замене.

Замена транзистора выполняется паяльной станцией с терморегуляцией. Новый компонент должен точно соответствовать оригинальному по параметрам: тип проводимости, максимальный ток, напряжение пробоя, сопротивление открытого канала. После замены плата очищается и покрывается защитным лаком.

При отсутствии опыта в ремонте электронных блоков целесообразно обратиться в мастерскую, специализирующуюся на автомобильной электронике.

Шаг 8: Финальная проверка

После устранения неисправности соберите все разъемы. Подключите аккумулятор. Включите зажигание и сканером проверьте отсутствие активного кода Р1441. Запустите двигатель и прогрейте его до рабочей температуры. Активируйте клапан продувки адсорбера через выходной тест — должен быть слышен ритмичный щелкающий звук.

Удалите код, если он оставался в памяти. Проведите тестовую поездку, затем снова проверьте память ошибок. Убедитесь, что монитор системы EVAP завершает самодиагностику успешно.

Системный подход к диагностике — от визуального осмотра до покаскадной прозвонки — позволяет устранить ошибку двигателя автомобиля Р1441 с первой попытки. Статистика ремонтов показывает, что наиболее часто виновником оказывается сам клапан продувки адсорбера с внутренним замыканием на корпус, за ним следует повреждение изоляции провода в моторном жгуте. Замыкание внутри блока управления встречается значительно реже и обычно является следствием длительного игнорирования первичной неисправности. В любом случае точное следование описанной методике исключает замену исправных деталей и гарантирует надежное устранение проблемы.Ошибка двигателя автомобиля Р1441 согласно протоколу OBD-II расшифровывается как "Цепь управления клапаном продувки адсорбера – короткое замыкание на массу". В отличие от кода Р1440, который фиксирует обрыв электрической цепи, Р1441 указывает на паразитное соединение управляющего провода с кузовом или двигателем. Блок управления, контролируя состояние выходного пина, обнаруживает там потенциал, близкий к нулю, даже при отсутствии команды на открытие клапана. Это означает, что напряжение на линии отсутствует из-за утечки на массу, и клапан либо не работает, либо функционирует нестабильно.

С точки зрения безопасности движение с активным кодом Р1441 разрешено. Блок управления, обнаружив короткое замыкание, отключает выходной каскад и прекращает попытки управления клапаном, предотвращая перегрев драйвера. Двигатель сохраняет полную работоспособность, эвакуатор не требуется. Длительная езда с неработающей продувкой адсорбера ведет к насыщению угольного фильтра парами топлива и возможному запаху бензина при заправке. Ремонт рекомендуется выполнить в плановом порядке, однако при появлении запаха гари или дыма из-под капота движение необходимо немедленно прекратить и обесточить автомобиль.

Для исправления ошибки применяется последовательная методика поиска места замыкания. Начинают с визуального осмотра клапана и его разъема на предмет коррозии и влаги. Затем мультиметром измеряют сопротивление между контактами клапана и его корпусом: в исправном состоянии оно должно быть бесконечным, а наличие проводимости означает внутреннее замыкание обмотки и необходимость замены клапана. Далее измеряют сопротивление между управляющим контактом разъема со стороны жгута и массой кузова. Если сопротивление низкое, отключают разъем ЭБУ и повторяют замер. Исчезновение замыкания говорит о пробое выходного транзистора в блоке управления, сохранение — о замыкании в проводке. В жгуте дефект ищут методом последовательного разъединения промежуточных разъемов. Характерный случай из практики: на Skoda Superb II ошибка Р1441 возникала после дождя из-за трещины в изоляции провода под впускным коллектором — влага создавала мостик на заземленный кронштейн. На Audi A4 B7 с двигателем 2.0 TFSI замыкание оказалось внутри самого клапана N80, где от перегрева оплавилась изоляция, и обмотка замкнулась на корпус. После замены клапана и восстановления проводки работоспособность системы EVAP полностью восстанавливается, что подтверждается успешным прохождением монитора самодиагностики. Системный подход исключает замену заведомо исправных деталей и гарантирует точное устранение неисправности.
