Ошибка Р1437: детальное руководство по поиску, диагностике и устранению неисправности

[morskoj]

Техническая суть кода Р1437 в стандарте OBD-II

Ошибка двигателя автомобиля Р1437 в соответствии с протоколом бортовой диагностики относится к системе подачи вторичного воздуха и расшифровывается как "Цепь управления реле насоса вторичного воздуха – обрыв цепи / отсутствие нагрузки" (Secondary Air Injection Pump Relay Control Circuit Open / No Load Detected). В заводских руководствах некоторых производителей, в частности в сервисной документации VAG и Ford, этот код описывается более конкретно: "Air Pump Relay Circuit Open Load" или "Secondary Air Pump Relay Control Circuit No Current Flow".

С технической точки зрения код Р1437 представляет собой специфический случай, при котором блок управления двигателем подает команду на замыкание выходного транзистора для активации реле, но не регистрирует протекания тока через управляющую цепь. Иными словами, драйвер ЭБУ исправно формирует сигнал на включение, однако ток в цепи равен нулю или находится ниже минимального порога обнаружения. Это происходит из-за того, что обмотка реле физически не подключена к выходному каскаду, либо сопротивление цепи настолько велико, что ток не может достичь измеримой величины.

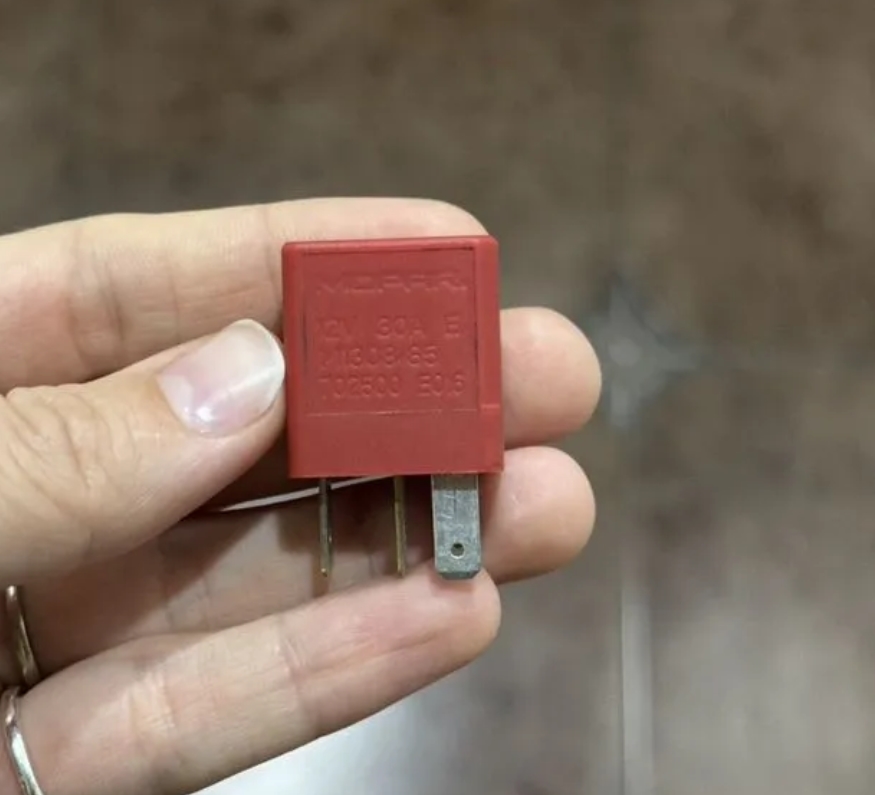

Ошибка Р1437


Важно не путать данный код с Р1428. При Р1428 блок управления фиксирует отсутствие электрической связи еще до подачи команды (статический обрыв), тогда как Р1437 выставляется именно в динамике — в момент, когда реле должно быть активировано, но потребления тока нет. Диагностический алгоритм контроллера в этом случае проверяет цепь под нагрузкой и обнаруживает, что нагрузка отсутствует.

Причина возникновения ошибки

Поиск неисправности при коде Р1437 направлен на выявление места, в котором электрическая цепь катушки реле оказывается разорванной. Поскольку блок управления исправно выдает команду, первопричина кроется либо в самой обмотке реле, либо в проводке между ЭБУ и реле, либо в колодке монтажного блока.

Ключевые факторы появления кода Р1437

1. Полный обрыв обмотки катушки реле

Самая частая и легко диагностируемая причина. Внутри реле имеется обмотка из тонкого эмалированного провода. Под воздействием вибраций, термоциклирования и коррозии провод может оборваться в месте пайки к выводной клемме или в середине намотки. Сопротивление обмотки становится бесконечным, ток через нее не протекает. Блок управления, активируя драйвер, не видит падения напряжения на измерительном шунте и делает вывод об отсутствии нагрузки.

Характерные признаки неисправного реле:

• При встряхивании слышно дребезжание оборванного провода внутри корпуса.

• Визуально заметно помутнение или потемнение пластика в районе катушки из-за локального перегрева, предшествовавшего обрыву.

• Сопротивление между управляющими контактами, измеренное мультиметром, равно бесконечности.

2. Обрыв управляющего провода между ЭБУ и реле

Провод, соединяющий выходной пин блока управления с колодкой реле, может быть физически разорван. Причины обрыва типичны для моторного отсека:

• Перетирание об острые кромки металлических панелей кузова.

• Разрушение медных жил внутри изоляции из-за циклических перегибов.

• Обрыв в месте обжимного соединения или пайки, выполненной при предыдущем ремонте.

• Повреждение жгута грызунами (характерно для автомобилей, длительно стоявших без движения).

При обрыве провода мультиметр покажет бесконечное сопротивление между пином ЭБУ и управляющим контактом колодки реле. На колодке реле со стороны жгута при активации выходного теста напряжение не появится.

3. Нарушение контакта в гнезде реле монтажного блока

Посадочное место реле в монтажном блоке состоит из обжимных клемм. Если клемма, отвечающая за управляющий сигнал, разжата, сломана или сильно окислена, электрический контакт между ножкой реле и колодкой отсутствует. Внешне реле вставлено плотно, но цепь разомкнута. Такая ситуация часто возникает после многократных перестановок реле, когда металл клеммы устает и теряет упругость.

Особый случай: на автомобилях КАМАЗ с системой Common Rail и электрическим насосом вторичного воздуха ошибка р1437 КАМАЗ нередко вызывается именно дефектом колодки реле в блоке предохранителей кабины. Вибрация дизельного двигателя на холостом ходу постепенно разбалтывает контактные соединения, и со временем контакт пропадает полностью.

4. Обрыв в цепи питания катушки реле

Даже если провод к ЭБУ цел, реле не сработает при отсутствии питания на втором управляющем контакте. Питание подается через предохранитель и замок зажигания. Если предохранитель перегорел, окислился или провод питания оборван, разность потенциалов на обмотке равна нулю, ток не течет. Блок управления фиксирует отсутствие нагрузки.

Проверка питания — обязательный этап диагностики, который нередко пропускают, концентрируясь исключительно на минусовой стороне цепи.

5. Повреждение печатной платы внутри монтажного блока

В некоторых моделях автомобилей реле установлены не в отдельные гнезда, а впаяны или вставлены в единый блок с печатной платой. Дорожки на плате могут треснуть из-за механических нагрузок или перегрева. Разрыв дорожки приводит к тому, что цепь размыкается, хотя внешне все компоненты выглядят исправными. Такой дефект характерен для французских автомобилей с блоками BSM, но встречается и на технике КАМАЗ с электронными блоками управления.

6. Внутренний обрыв в выходном каскаде ЭБУ

Наименее распространенная, но возможная причина. Если выходной транзисторный ключ в блоке управления вышел из строя в режиме обрыва, он не может замкнуть цепь на массу, даже получая команду от микроконтроллера. При этом напряжение на пине управления будет присутствовать в фоновом режиме, но нагрузочной способности для включения реле не хватит. Блок диагностирует такое состояние как отсутствие нагрузки.

Безопасность эксплуатации автомобиля с кодом Р1437

Ошибка двигателя автомобиля Р1437, как и другие коды системы вторичного воздуха, не создает непосредственной угрозы безопасности движения. Блок управления, не обнаружив тока в цепи реле, прекращает попытки активации насоса и продолжает управлять силовым агрегатом по обычному алгоритму. Ограничений по мощности, приемистости или максимальной скорости не вводится.

Эвакуатор не требуется. Автомобиль может продолжать движение своим ходом. Насос вторичного воздуха выполняет исключительно экологическую задачу, и его временное бездействие не отражается на работоспособности основных систем двигателя.

При длительной эксплуатации с неработающей системой SAI каталитический нейтрализатор испытывает повышенную нагрузку при холодных пусках. Кроме того, горящий Check Engine маскирует возможные новые коды неисправностей. Рекомендуется устранить проблему в течение двух-трех недель, особенно если автомобиль используется в холодном климате с частыми короткими поездками.

Отдельное замечание касается автомобилей КАМАЗ. Ошибка р1437 КАМАЗ на грузовых автомобилях с дизельными двигателями экологического класса Евро-4 и выше может сопровождаться переходом в режим ограничения мощности, если неисправность затрагивает не только цепь реле, но и смежные системы нейтрализации отработавших газов. В этом случае движение возможно, но с пониженной тягой. Однако это скорее исключение, характерное для конкретных прошивок блока управления.

Как исправить ошибку Р1437 — полное пошаговое руководство

Устранение кода Р1437 требует последовательной проверки всех элементов цепи на предмет обрыва. Диагностика начинается с самого простого — реле и предохранителей, и постепенно продвигается к проводке и блоку управления.

Необходимый инструмент и оборудование

• Диагностический сканер с возможностью активации исполнительных механизмов (Output Test).

• Цифровой мультиметр с прозвонкой и измерением сопротивления.

• Пробник на светодиодах с низким током потребления (не лампа накаливания).

• Набор щупов для обратного прокола разъемов.

• Схема электрооборудования с указанием номеров контактов и цветов проводов.

• Заведомо исправное реле аналогичного типа для тестовой подмены.

• Пинцет для извлечения клемм из колодок.

Шаг 1: Считывание кодов и первичный анализ

Подключите сканер к диагностическому разъему. Запишите все коды, присутствующие в памяти блока управления. Ошибка Р1437 может сопровождаться кодами Р0410 (неэффективность системы вторичного воздуха) или Р0411 (некорректный поток воздуха), которые являются следствием, а не причиной.

Проанализируйте стоп-кадр. Если ошибка фиксируется при первом же холодном пуске и мгновенно становится активной, обрыв имеет статический характер. Если код появляется после некоторого времени работы или при определенной температуре, вероятен перемежающийся контакт.

Удалите код и попытайтесь принудительно активировать реле насоса вторичного воздуха через сканер. Если реле не щелкает, а ошибка возвращается немедленно, переходите к электрическим проверкам.

Шаг 2: Проверка реле

Извлеките реле SAI. Осмотрите его корпус на предмет трещин, оплавлений, следов перегрева. Измерьте сопротивление обмотки между управляющими контактами. Нормальное значение — от 50 до 90 Ом для большинства автомобильных реле. Бесконечное сопротивление означает обрыв обмотки, реле необходимо заменить.

Если мультиметр показывает нормальное сопротивление, подайте на обмотку 12 вольт от аккумулятора. При подаче напряжения должен раздаться четкий щелчок, а сопротивление силовых контактов должно упасть до нуля. Отсутствие щелчка при нормальном сопротивлении обмотки говорит о механическом заклинивании якоря.

Практический совет: Вставьте в гнездо заведомо исправное реле, взятое с другого узла. Активируйте насос сканером. Если насос заработал, неисправность найдена — замените реле.

Шаг 3: Проверка предохранителей

Найдите предохранитель, отвечающий за питание управляющей цепи реле SAI. Обычно это номинал 5-15 ампер. Извлеките его и проверьте мультиметром. Даже если визуально нить цела, внутренняя микротрещина может давать перемежающийся контакт.

Осмотрите гнездо предохранителя. Подгоревшие или раздвинутые контакты приводят к тому, что предохранитель стоит в гнезде, но электрического контакта нет. При необходимости подожмите клеммы тонкой отверткой.

Шаг 4: Измерение напряжения на колодке реле

Включите зажигание. Измерьте напряжение на всех контактах колодки реле относительно массы кузова. Один из управляющих контактов должен иметь напряжение бортсети (питание от замка зажигания). Если напряжения нет ни на одном контакте, обрыв в цепи питания. Если питание есть, переходите к проверке управляющего минусового провода.

Активируйте реле через выходной тест сканера. В момент активации на управляющем минусовом контакте должно появиться напряжение, близкое к нулю (падение напряжения на открытом транзисторе драйвера, обычно менее 0,5 В). Если напряжение остается на уровне бортсети, управляющая цепь не замыкается — обрыв в проводе или драйвере.

Шаг 5: Прозвонка управляющего провода

Отключите разъем блока управления двигателем. Найдите на электрической схеме пин, отвечающий за управление реле SAI. Установите мультиметр в режим прозвонки. Один щуп — на пине разъема ЭБУ, второй — на управляющем минусовом контакте колодки реле. Сопротивление исправного провода должно быть менее 1,5 Ом.

Если цепь не звонится, в проводе обрыв. Для поиска места обрыва осмотрите жгут на всем протяжении от ЭБУ до монтажного блока. Наиболее вероятные места повреждения: проход через моторный щит, места крепления жгута хомутами, участки с острыми перегибами. При обнаружении обрыва вырежьте поврежденный участок и восстановите соединение пайкой с термоусадкой.

Пример из практики: Ford Transit с двигателем 2.2 Duratorq. Ошибка Р1437 возникла после замены сцепления. При демонтаже коробки передач жгут, проходящий по лонжерону, был зажат и провод управления реле SAI оборван внутри изоляции. Внешне изоляция выглядела целой, но прозвонка показала разрыв. После сращивания провода работоспособность системы восстановилась.

Шаг 6: Проверка колодки реле и монтажного блока

Внимательно осмотрите клеммы в гнезде реле. Разжатая клемма не обхватывает ножку реле, контакт пропадает. Извлеките клемму из колодки (для этого потребуется специальный пинцет-экстрактор), подожмите ее и установите обратно.

Если колодка имеет следы коррозии или оплавления, замените ее. В некоторых случаях целесообразно заменить весь монтажный блок в сборе, если внутренние соединения не поддаются ремонту.

Особое внимание на автомобилях КАМАЗ. Ошибка р1437 КАМАЗ часто связана с окислением контактов в блоке предохранителей, расположенном в кабине. Вибрация и перепады влажности создают условия для электрохимической коррозии. Рекомендуется извлечь все реле, зачистить контакты мелкой наждачной бумагой и обработать диэлектрической смазкой.

Случай из сервисной практики: КАМАЗ-5490 с двигателем Cummins. Периодически загорался Check Engine с кодом Р1437. При детальном осмотре блока предохранителей обнаружен зеленый окисел на клемме управляющего провода реле SAI. Клемма была полностью разрушена коррозией на глубине обжимного соединения. После замены клеммы и зачистки ответной части в колодке контакт восстановился, ошибка ушла.

Шаг 7: Проверка блока управления

Если все внешние цепи исправны, а код Р1437 сохраняется, возможен внутренний обрыв в драйвере ЭБУ. Для проверки подключите светодиодный пробник между плюсовым контактом колодки реле и управляющим минусовым. Активируйте выходной тест сканером. Если светодиод не загорается, а питание на плюсовом контакте есть и провод до ЭБУ цел, неисправен выходной каскад.

Демонтируйте блок управления, вскройте корпус. Осмотрите плату в районе выходного разъема. Ищите сгоревшие дорожки, треснувшие паяные соединения, вздутые транзисторы. Часто обрыв дорожки можно восстановить перемычкой из тонкого медного провода. Если неисправен транзисторный ключ, его заменяют на новый с аналогичными параметрами.

Для грузовых автомобилей КАМАЗ блок управления обычно расположен на двигателе и подвержен вибрации. Пайка контактов разъема со временем разрушается, образуя кольцевые трещины. Пропайка всех контактов разъема качественным припоем нередко решает проблему с кодом Р1437 без замены блока.

Шаг 8: Финальное тестирование системы

После завершения ремонтных работ соберите все разъемы, установите реле и предохранители. Запустите холодный двигатель. Насос вторичного воздуха должен включиться и работать 30-120 секунд. Сканером удалите код Р1437 и проверьте, не появляется ли он снова. Выполните несколько холодных пусков. Убедитесь, что монитор системы вторичного воздуха отображается как "готов".

Систематический подход к поиску обрыва — от простого реле до сложной прозвонки жгутов — гарантирует, что ошибка двигателя автомобиля Р1437 будет устранена полностью, а не временно замаскирована сбросом адаптаций. Практика показывает, что большинство случаев решается заменой реле или восстановлением контакта в колодке, и лишь малая часть требует углубленной работы с проводкой или блоком управления. На таких автомобилях как КАМАЗ, где вибрационные нагрузки исключительно высоки, профилактическая проверка и поджатие контактов должны стать регулярной процедурой, позволяющей избежать внезапного появления этого кода в рейсе.Ошибка двигателя автомобиля Р1437 в соответствии с протоколом OBD-II расшифровывается как "Цепь управления реле насоса вторичного воздуха – обрыв цепи / отсутствие нагрузки". В отличие от кода Р1428, который фиксирует статический обрыв еще до активации реле, Р1437 выставляется именно в динамический момент — когда блок управления подает команду на включение реле, но не регистрирует протекания тока через обмотку. Это означает, что драйвер ЭБУ исправно формирует сигнал, а обрыв находится в самой катушке реле, в проводе между ЭБУ и колодкой, в контактах монтажного блока или в цепи питания обмотки. Такая неисправность напрямую связана с отсутствием нагрузки на выходном каскаде, что и фиксирует диагностика.

С точки зрения безопасности движения ошибка не является критической. Блок управления, не обнаружив тока в цепи реле, просто отключает систему подачи вторичного воздуха, и двигатель продолжает работать в обычном режиме, без ограничения мощности или приемистости. Эвакуатор не требуется. Однако длительная езда с активным кодом Р1437 ускоряет старение каталитического нейтрализатора и маскирует возможные новые неисправности. В случае с автомобилями КАМАЗ ошибка р1437 камаз на дизельных двигателях экологического класса Евро-4 и выше изредка может сопровождаться включением режима ограничения мощности, если дефект затрагивает смежные системы нейтрализации отработавших газов, но это исключение, характерное для конкретных прошивок.

Для исправления ошибки применяется методичная проверка всей цепи. Начинают с самого реле: его извлекают, осматривают на предмет трещин и оплавлений, замеряют сопротивление обмотки (норма от 50 до 90 Ом). Бесконечное сопротивление указывает на обрыв обмотки — реле заменяют. Далее проверяют предохранитель цепи питания катушки и измеряют напряжение на колодке реле при включенном зажигании и при активации выходного теста сканером. Если на управляющем контакте не появляется масса, прозванивают провод до ЭБУ. При обрыве восстанавливают соединение пайкой с термоусадкой. На автомобилях КАМАЗ особое внимание уделяют окислению клемм в блоке предохранителей кабины и вибрационным разрушениям пайки контактов в самом блоке управления. Характерный пример из практики: на КАМАЗ-5490 ошибка р1437 камаз возникала из-за полностью сгнившей от коррозии клеммы управляющего провода в блоке предохранителей, а на Ford Transit — из-за скрытого обрыва того же провода внутри изоляции после пережатия жгута при замене сцепления. Системный подход от простого к сложному гарантирует полное и точное устранение неисправности.
