Что означает ошибка Р1429 и почему она появляется

Ошибка двигателя автомобиля Р1429 является стандартным кодом OBD-II, относящимся к системе подачи вторичного воздуха (Secondary Air Injection System). Точная формулировка кода — "Цепь реле насоса вторичного воздуха – короткое замыкание на массу" или "Air Pump Relay Control Circuit Short to Ground". В отличие от кода Р1428, который сигнализирует об обрыве цепи управления, ошибка Р1429 указывает на то, что управляющий провод со стороны блока управления двигателем имеет неконтролируемое соединение с массой автомобиля.

Физический принцип работы системы вторичного воздуха построен на кратковременной активации электрического насоса при холодном старте. Блок управления подает питание на обмотку реле, замыкая его управляющий контакт на массу через внутренний транзисторный ключ. Если в этой цепи возникает паразитное замыкание на кузов или двигатель в обход транзистора, ЭБУ фиксирует аномально низкое сопротивление и регистрирует ошибку Р1429. Другими словами, напряжение на управляющем проводе пропадает слишком быстро или отсутствует вовсе, хотя драйвер внутри блока пытается его удерживать. Это классический случай, когда провод оказывается перетертым и касается металлических частей подкапотного пространства.

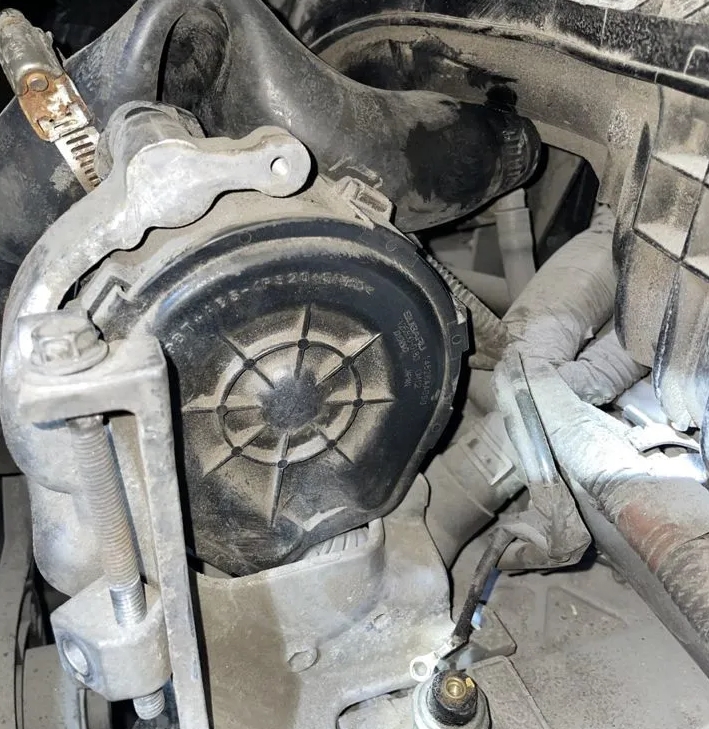

: Ошибка Р1429; DTC_P1428.jpg (414.43 КБ) 31 просмотр

Причина возникновения ошибки

Короткое замыкание на массу в управляющей цепи — это преимущественно механическое повреждение изоляции или внутренний дефект компонентов. Электрический сигнал "уходит" в кузов до того, как достигает катушки реле, либо сама катушка имеет внутренний пробой на корпус. При диагностике важно понимать, что код может быть вызван как банальным перетиранием провода, так и более сложными неисправностями электронного блока.

Детальный разбор источников неисправности

1. Повреждение проводки и замыкание провода управления на массу

Это первопричина, с которой сталкиваются в девяти случаях из десяти. Управляющий сигнальный провод от ЭБУ до реле насоса вторичного воздуха прокладывается в общих жгутах моторного отсека. Со временем изоляция разрушается в следующих зонах:

Место прилегания жгута к впускному коллектору. Вибрация двигателя приводит к истиранию оплетки и оголению медной жилы, которая начинает контактировать с алюминиевым сплавом мотора.

Коса под аккумуляторной площадкой. Попадание электролита или влаги вызывает коррозию изоляции, превращая её в хрупкую субстанцию. Провод буквально рассыпается, оголяя проводник, который касается кузова.

Задняя часть блока реле. Провода перегибаются, и острый край пластиковой рамки прорезает изоляцию до меди.

Показательный случай из ремонта: автомобиль Volkswagen Passat B6 с мотором 2.0 TFSI. Владелец обратился с горящим индикатором неисправности двигателя. Сканирование показало ошибку Р1429. При детальном осмотре жгута под радиатором был обнаружен провод, изоляция которого спеклась от близости к горячему патрубку системы охлаждения. Медные жилы пригорели и замкнулись на алюминиевый корпус насоса кондиционера.

2. Внутреннее замыкание обмотки реле на корпус

Реле насоса вторичного воздуха может иметь дефект обмотки. Внутри герметичного корпуса тонкий эмалированный провод намотан на металлический сердечник. При перегреве или заводском браке лак на проводе трескается, и обмотка начинает контактировать с сердечником, который через крепежные элементы соединен с массой автомобиля. В этом случае сопротивление между управляющим контактом реле и корпусом падает до единиц Ом, что немедленно фиксируется блоком управления.

3. Пробой транзисторного ключа в ЭБУ

Внутри блока управления за коммутацию реле отвечает силовой транзистор. При длительной перегрузке или воздействии статического электричества p-n переход может разрушиться. В редких случаях транзистор уходит в режим постоянного замыкания на землю, даже без сигнала от микроконтроллера. ЭБУ, выполняя самодиагностику, видит, что линия находится под массой до момента подачи команды, и квалифицирует это как короткое замыкание.

4. Деформация разъема реле и окисление контактов

В некоторых моторных отсеках, особенно у автомобилей Skoda, блок реле расположен в нише, куда может затекать вода. Окислы меди создают токопроводящие дорожки между управляющим контактом и металлическим основанием блока. Это эквивалентно короткому замыканию, хотя само реле исправно. Характерный признак — ошибка проявляется после мойки автомобиля или в сырую погоду.

Специфика ошибки Р1429 на разных автомобилях

Ошибка Р1429 ошибка Шкода Октавия А5 встречается настолько часто, что стала своего рода "фирменной" проблемой этой модели. Инженеры предусмотрели прокладку жгута в районе правой фары с изгибом, подверженным постоянной вибрации из-за близкого расположения к корпусу воздушного фильтра. Характерным является перетирание красно-белого провода о металлический лонжерон. Об этой проблеме хорошо знают специалисты по VAG-группе, поэтому при появлении кода на Octavia A5 проверка этой точки выполняется в первую очередь. Также на моторах MPI 1.6 этой модели наблюдается замыкание в самом разъеме насоса из-за разрушения резинового уплотнителя.

Можно ли продолжать движение или требуется эвакуация

Эксплуатация автомобиля с кодом Р1429 не приводит к немедленной остановке двигателя или критическим повреждениям. Блок управления, обнаружив короткое замыкание, деактивирует выходной каскад драйвера реле, чтобы избежать выгорания электроники. Фактически система подачи вторичного воздуха просто перестает работать.

Разрешено движение до места ремонта. Двигатель сохранит полную мощность, расход топлива и динамика не изменятся. Риск заключается в следующем:

Каталитический нейтрализатор не будет получать дополнительный кислород для дожига топлива при холодном пуске. При ежедневных коротких поездках зимой это ускоряет старение катализатора.

Экологический класс автомобиля не соответствует заявленному, что важно при проверке технадзором.

Постоянно горящий Check Engine маскирует другие потенциально опасные неисправности, которые могут возникнуть позже.

Вызывать эвакуатор следует только в том случае, если короткое замыкание вызвало оплавление изоляции в жгуте, и появился запах горелого пластика, либо начали выбивать предохранители цепей, отвечающих за систему зажигания или питания топливных форсунок. В стандартной ситуации машина своим ходом добирается до гаража или сервиса.

Как исправить ошибку Р1429: руководство по последовательному устранению

Устранение кода требует методичного поиска места пробоя на массу. Нельзя ограничиваться сбросом адаптаций или заменой реле без тщательной проверки проводки. Требуется мультиметр, пинцет и доступ к монтажной схеме двигателя.

Инструменты и подготовка к диагностике

Диагностический сканер с функцией чтения и стирания кодов неисправностей двигателя.

Цифровой мультиметр с функцией измерения сопротивления и прозвонки диодов.

Набор щупов для обратной стороны разъемов.

Электрическая схема системы SAI конкретного двигателя (номера контактов ECU и реле).

Портативная лампа на 12В мощностью 21 Вт (поворотная лампа) в качестве нагрузочного тестера.

Шаг 1: Считывание и анализ стоп-кадра

Подключите сканер к диагностическому разъему. Запишите все сохраненные коды. Ошибка Р1429 может сопровождаться кодами P0410, P0411 или P0418. Важно посмотреть стоп-кадр: частота вращения, температура охлаждающей жидкости, напряжение бортсети. Если ошибка фиксируется при напряжении ниже 10 вольт, это может указывать на проблему в массе силового агрегата, а не на короткое замыкание в цепи реле.

Шаг 2: Визуальный осмотр жгута проводов

Отключите клемму массы аккумулятора. Снимите декоративные крышки двигателя. Тщательно осмотрите жгут от блока реле до насоса вторичного воздуха. Особое внимание обращайте на места перегибов, гофрированные трубки и точки соприкосновения с двигателем. Ищите следы оплавления, зеленые окислы меди, затвердевшие участки изоляции. На моделях Skoda Octavia A5 обязательно отогните жгут у правого лонжерона за фарой — трещины в изоляции там практически незаметны глазу.

Шаг 3: Проверка сопротивления управляющей цепи

Извлеките реле насоса вторичного воздуха из гнезда. Идентифицируйте по схеме управляющие контакты — это ножки катушки. Обычно один из них приходит с замка зажигания (+12В), а второй идет к ЭБУ (управляющая "масса"). Переведите мультиметр в режим измерения сопротивления до 200 кОм. Измерьте сопротивление между управляющим контактом, идущим к ЭБУ, и массой кузова.

Нормальное сопротивление должно стремиться к бесконечности (разрыв). Если прибор показывает конкретное значение (например, 0.5 Ома или 120 Ом) — короткое замыкание подтверждено. Для чистоты эксперимента отключите разъем ЭБУ. Если сопротивление восстановилось до бесконечности, пробой внутри блока управления. Если осталось низким — замыкание в проводке.

Шаг 4: Проверка реле на внутреннее замыкание

Возьмите реле в руки. Прозвоните сопротивление между любым управляющим контактом и металлической скобой корпуса. В исправном реле контакты катушки полностью изолированы от корпуса. Наличие проводимости однозначно требует замены реле. Практический пример: на Mercedes W204 диагностика упорно показывала Р1429. При демонтаже реле К17 и его вскрытии была обнаружена капля припоя, соединившая дорожку катушки с металлической рамкой крепления сердечника. Производственный дефект проявился только спустя 7 лет эксплуатации.

Шаг 5: Локализация места замыкания проводки

Если реле исправно, а сопротивление между пином ЭБУ и массой низкое, придется вскрывать жгут. Действовать нужно методом последовательного отключения участков. Найдите на схеме промежуточные разъемы между блоком управления и гнездом реле. Рассоедините ближайший к реле разъем и снова замерьте сопротивление со стороны ЭБУ. Если короткое замыкание исчезло — поврежден отрезок от разъема до реле. Если осталось — двигайтесь дальше в сторону блока управления.

Часто проблема скрывается в гофре под впускным коллектором. Для доступа к поврежденному участку жгут придется частично распустить. Место перетирания тщательно зачищается, жилы пропаиваются, изолируются термоусадочной трубкой с клеевым слоем. Тканевая изолента поверх восстанавливает механическую защиту. Не используйте обычную ПВХ-изоленту в моторном отсеке: от нагрева она разматывается, оставляя липкий слой и оголяя провода.

Шаг 6: Диагностика и замена блока управления двигателем

Если после отключения всех разъемов проводки сопротивление пина на ЭБУ относительно массы остается низким, проблема в самом контроллере. Внутренний транзистор пробит. Ремонт заключается в демонтаже блока, вскрытии герметичного корпуса и замене силового ключа. Эта операция требует паяльной станции с термофеном и навыков SMD-пайки.

Отзывы мастеров по электронике: на блоках Siemens (часто стоят на Шкода и Фольксваген) выгорает транзистор, расположенный на радиаторе в углу платы. Его маркировка считывается визуально, аналог подбирается по даташиту. После замены ключа ЭБУ герметизируется специальным полиуретановым компаундом. Если опыта в пайке нет, разумнее приобрести восстановленный блок с гарантией.

Дополнительный тест с контрольной лампой

После устранения замыкания соберите схему, но не вставляйте реле. Подключите сканер и активируйте принудительное включение реле насоса в режиме "исполнительные механизмы". В этот момент на управляющем контакте гнезда должна загораться контрольная лампа, подключенная к плюсу питания. Если лампа горит, значит, блок управления успешно замыкает цепь, короткого замыкания больше нет, и система работоспособна.

Особенности ремонта для Шкода Октавия А5

Ошибка Р1429 ошибка Шкода Октавия А5 требует специального подхода, так как конструкция моторного отсека имеет типовые слабые места. Рекомендуется выполнить следующие проверки в строгой последовательности:

Снять правое переднее колесо и подкрылок для доступа к жгуту, идущему вдоль лонжерона. Именно там в 90% случаев перетирается провод управления реле.

Проверить разъем насоса вторичного воздуха под воздушным фильтром на наличие влаги. При обнаружении коррозии обработать контакты ортофосфорной кислотой и защитить диэлектрической смазкой.

На моторах 1.6 MPI проверить плотность посадки реле 100 в блоке под капотом — люфт вызывает подгорание клемм и ошибочную регистрацию короткого замыкания.

Пример из реальной практики: владелец Октавии А5 с двигателем BSE дважды менял реле, но ошибка Р1429 возвращалась через 50 километров пробега. При снятии аккумуляторной полки был обнаружен жгут, который пережало крепежным хомутом при предыдущей замене свечей. Хомут прорезал изоляцию, и два провода замкнулись между собой, один из которых был массой кузова. После восстановления проводки и прокладки жгута с нормальным радиусом изгиба ошибка не появлялась более года.

При обнаружении кода на приборной панели не стоит откладывать ремонт в надежде, что индикатор погаснет сам. Ошибка двигателя автомобиля Р1429 имеет свойство прогрессировать: легкое касание кузова перерастает в глухое замыкание, способное повредить транзисторный каскад блока управления, что сделает ремонт значительно более трудоемким и дорогим.
