Техническая расшифровка кода P1420
Код P1420 в зависимости от производителя и типа двигателя имеет несколько различных определений. На автомобилях Toyota и Lexus он расшифровывается как "Secondary Air Injection System Switching Valve Stuck Open Bank 1" либо "Air Switching Valve Malfunction". На двигателях Mercedes-Benz этот же код может означать "Secondary Air Injection System, Bank 1 – Flow Too Low" или "Secondary Air Injection Switchover Valve Circuit Malfunction". На автомобилях концерна Volkswagen Group код P1420 привязан к системе управления заслонками впускного коллектора и обозначает "Intake Manifold Runner Control, Bank 2 – Malfunction". Разброс определений обусловлен разной архитектурой систем подачи вторичного воздуха и управления воздушным трактом у азиатских и европейских производителей.
Независимо от платформы, ошибка указывает на неисправность, связанную с переключением воздушных потоков. Общим знаменателем выступает отказ электромагнитного переключающего клапана или механическое заедание исполнительного элемента в одном из фиксированных положений.
Независимо от платформы, ошибка указывает на неисправность, связанную с переключением воздушных потоков. Общим знаменателем выступает отказ электромагнитного переключающего клапана или механическое заедание исполнительного элемента в одном из фиксированных положений.

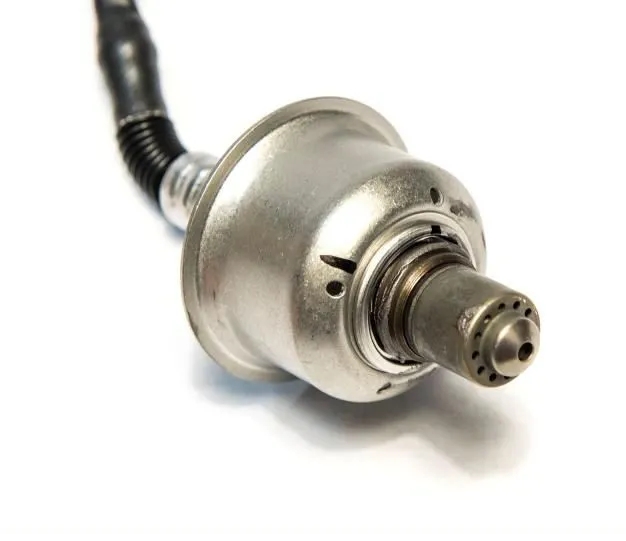

- Ошибка P1420
- DTC_P1420.jpg (83.3 КБ) 19 просмотров
Специфика кода на двигателях Toyota
На моторах Toyota серий 1UZ-FE, 2UZ-FE, 3UR-FE, 1GR-FE применяется система подачи вторичного воздуха с электрическим насосом и переключающим клапаном, который направляет поток в нужный банк или перекрывает его полностью. P1420 тойота фиксируется, когда блок управления ECM обнаруживает, что клапан переключения не меняет своего состояния по команде. Обратная связь реализована через мониторинг напряжения датчиков кислорода. Если при подаче команды на открытие клапана банка 1 не происходит ожидаемого обеднения смеси, а на банке 2 обеднение есть, логика диагностики делает вывод о залипании переключающего клапана.Специфика кода на Mercedes-Benz
На мерседесовских моторах M112, M113, M272, M273 система SAI имеет отдельный комбинационный клапан для каждого банка, а также переключающий соленоид в вакуумной магистрали. P1420 ошибка мерседес проявляется при электрической неисправности этого соленоида либо при обрыве его цепи управления. Блок ME-SFI контролирует ток через обмотку соленоида и при выходе параметра за допуск выставляет соответствующий код.Причины возникновения ошибки двигателя автомобиля p1420
Причины неисправности различаются в зависимости от архитектуры конкретного двигателя, однако можно выделить общие для большинства платформ факторы.Отказ электромагнитного переключающего клапана
Соленоид переключения потоков воздуха имеет обмотку, которая со временем перегревается и получает межвитковое замыкание. Сопротивление обмотки падает, ток растёт, блок управления отключает цепь и записывает ошибку. На Toyota клапан обычно установлен на кронштейне рядом с насосом SAI и подвержен воздействию воды и соли с дороги.Механическое заклинивание золотника переключающего клапана
Внутри корпуса переключающего клапана Toyota находится подпружиненный золотник, перемещающийся в двух направлениях под действием электромагнитного поля. При попадании влаги и грязи через дренажные отверстия золотник корродирует и закисает в одном положении. Усилия соленоида не хватает для его перемещения, и клапан остаётся в закрытом или открытом состоянии.Обрыв или короткое замыкание в проводке
Жгут проводов, идущий к переключающему клапану, на Toyota Tundra и Sequoia проложен вдоль рамы и часто повреждается коррозией или перетирается о крепёжные кронштейны. На Mercedes-Benz проводка к соленоиду SAI страдает от перегрева вблизи выпускного коллектора.Засорение воздушной магистрали
На Toyota 2UZ-FE при выходе из строя переключающего клапана влага конденсируется в трубках и вызывает коррозию внутренних стенок. Ржавчина осыпается и забивает отверстия в распределительном узле на выпускном коллекторе. Даже при исправном клапане воздух не может пройти в коллектор, и ECM фиксирует p1420 ошибка.Неисправность реле или предохранителя насоса SAI
На Toyota насос и переключающий клапан часто запитаны от одного реле. Если реле подгорает и не обеспечивает стабильного напряжения, клапан может не срабатывать при каждом цикле.Отказ блока управления
Редкая причина, характерная для автомобилей, где переключающий клапан управляется непосредственно драйвером ECM без промежуточного реле. Пробой транзисторного ключа приводит к постоянной подаче напряжения на клапан или полному отсутствию управления.Можно ли ехать с горящим кодом P1420
Этот код, как и большинство ошибок системы вторичного воздуха, не затрагивает основные функции двигателя. Однако есть нюансы, зависящие от фактического состояния компонентов.Безопасная эксплуатация
При чисто электрической неисправности, когда клапан просто не переключается, двигатель работает на штатных топливных картах. Мощность, приёмистость и расход топлива не меняются. Автомобиль можно эксплуатировать без ограничений по скорости и дальности поездок. Check Engine будет гореть, маскируя другие возможные неисправности.Риски при механическом заедании
Если переключающий клапан завис в положении, при котором воздух постоянно подаётся в один из банков, возникает риск обратного тока выхлопных газов. На прогретом двигателе горячие газы устремляются через открытый клапан в пластиковый корпус насоса и магистрали. Это приводит к оплавлению патрубков, разрушению насоса и потенциальному возгоранию. При появлении запаха гари из моторного отсека движение следует немедленно прекратить.Особенности для Mercedes-Benz
На моторах M272 и M273 неисправность системы SAI не влияет на ходовые качества. Однако при длительном игнорировании ошибки и наличии закоксованного клапана страдает катализатор банка 1, так как несгоревшие углеводороды при холодном пуске не дожигаются в выпускном коллекторе.Эвакуация
Эвакуатор требуется только при обнаружении оплавления проводки, задымления или стойкого запаха гари, вызванного прорывом выхлопных газов в подкапотное пространство. Во всех остальных случаях можно добираться до сервиса своим ходом.Диагностика и устранение неисправности
Алгоритм поиска дефекта выстраивается от чтения ошибок сканером до финальной проверки холодным пуском.Оборудование для диагностики
- Сканер с поддержкой Toyota Techstream или Mercedes Star Diagnostic (DAS/Xentry).
- Мультиметр с замерами сопротивления и напряжения.
- Осциллограф или токовые клещи для контроля работы соленоидов.
- Вакуумный насос с манометром.
- Эндоскоп для осмотра трубок без разбора.
Считывание кодов неисправностей
Подключаем сканер к диагностическому разъёму. Фиксируем все активные и исторические коды. Если присутствуют сопутствующие коды типа P0410, P0411, P2440, P2442 — зона поиска расширяется на всю систему SAI. Отмечаем условия фиксации кода из стоп-кадра: температура охлаждающей жидкости, обороты, скорость.Проверка предохранителей и реле
Находим по схеме предохранители, обслуживающие насос SAI и переключающий клапан. На Toyota они часто расположены в блоке под капотом, маркировка AIR PUMP или A.I.R. Проверяем целостность вставок. Извлекаем реле, подаём питание на обмотку, прозваниваем силовые контакты. При малейших признаках подгорания заменяем реле новым.Диагностика переключающего клапана Toyota
Клапан переключения на Toyota обычно имеет три штуцера: вход от насоса и два выхода на банки. Электрический разъём содержит два или три контакта. Приступаем к проверке:- Отключаем разъём. Измеряем сопротивление между контактами обмотки. Для Toyota норма составляет от 20 до 40 Ом в зависимости от модели. Бесконечность — обрыв, менее 10 Ом — короткое замыкание.
- Подаём 12 вольт на обмотку клапана от внешнего источника. Должен быть слышен отчётливый щелчок золотника. Если щелчка нет, но сопротивление в норме — механическое заедание.
- Продуваем штуцеры сжатым воздухом при обесточенном и поданном напряжении. Направление потока должно соответствовать логике системы: в покое открыт один канал, при активации — другой.
Проверка проводки от ECM до клапана
Прозваниваем каждый провод от разъёма клапана до соответствующего пина на разъёме ECM. Сопротивление исправной цепи не превышает 0.5 Ом. Проверяем отсутствие замыкания на массу и на соседние провода. На Toyota Tundra и Sequoia жгут часто повреждается в месте крепления к раме под пассажирской стороной.Диагностика соленоида SAI на Mercedes-Benz
На двигателях M112 и M113 соленоид управления вакуумом SAI находится на клапанной крышке или кронштейне рядом с насосом. Проверка идентична:- Сопротивление обмотки 25–40 Ом.
- При подаче 12 вольт клапан должен щёлкать и открывать канал между вакуумным штуцером и выходом на комбинационный клапан.
- Проверяем подачу напряжения на разъём при холодном пуске. Если питание приходит, а соленоид не срабатывает — замена.
Осмотр воздушной магистрали
Визуально проверяем все резиновые шланги системы SAI на предмет трещин, оплавлений и перегибов. Особое внимание уделяем металлическим трубкам в месте соединения с выпускным коллектором. Отложения ржавчины и кокса сужают проходное сечение. Трубка снимается и прочищается механически с последующей продувкой сжатым воздухом.Динамический тест системы
После восстановления всех цепей подключаем сканер и запускаем холодный двигатель. Отслеживаем в потоковых данных:- Напряжение датчика кислорода Bank 1 Sensor 1.
- Напряжение датчика кислорода Bank 2 Sensor 1 (если доступен).
- Командный статус переключающего клапана.
- Ток потребления насоса SAI.
Примеры из ремонтной практики
- Toyota Tundra 5.7, 3UR-FE. Пробег 210 000 км. Ошибка p1420 тойота и P2440. При активации переключающего клапана сканером звука срабатывания нет. Сопротивление обмотки 28 Ом — в норме. При демонтаже клапана обнаружена коррозия золотника, заклинившего в положении "банк 2". Клапан заменён, после чего восстановлена корректная работа системы на обоих банках.
- Toyota Sequoia 4.7, 2UZ-FE. Пробег 290 000 км. Чек горит, p1420 ошибка в памяти. Предохранитель насоса перегорел. После замены предохранителя насос запустился, но ток составил 55 ампер и предохранитель снова сгорел через 10 секунд. Причина — заклинивший насос из-за воды, попавшей через разрушенный пыльник переключающего клапана. Вода проникла в насос и вызвала коррозию подшипников. Заменены насос и переключающий клапан в сборе.
- Mercedes-Benz ML350 W164, двигатель M272. Пробег 160 000 км. p1420 ошибка мерседес проявилась вместе с запахом выхлопных газов в салоне. При осмотре обнаружен треснувший пластиковый патрубок SAI от насоса к комбинационному клапану банка 1. Патрубок заменён, клапан Bank 1 проверен на герметичность — замечаний нет. Ошибка удалена, система работает исправно.
- Mercedes-Benz S500 W220, двигатель M113. Пробег 180 000 км. Ошибка двигателя автомобиля p1420 появлялась только после длительной стоянки в сырую погоду. При проверке выявлено окисление контактов в разъёме соленоида SAI. Контакты зачищены, обработаны силиконовой диэлектрической смазкой. Разъём дополнительно уплотнён резиновым кольцом. Проблема не возвращалась.
- Lexus LX470 4.7, 2UZ-FE. Пробег 240 000 км. При считывании кодов обнаружена P1420. Диагностика показала целостность всех электрических цепей и исправность переключающего клапана. Однако напряжение B1S1 при холодном пуске не падало ниже 0.3 вольта. После снятия трубки вторичного воздуха обнаружено полное зарастание штуцера в выпускном коллекторе коксом. Канал прочищен механически. Ошибка ушла.
