Что означает код P1416 в OBD-II системах
Ошибка P1416 расшифровывается как "Secondary Air Injection System, Bank 2 – Circuit Malfunction" или "Secondary Air Injection System, Bank 2 – Flow Too Low". Реже встречается описание "Air System, Bank 2". Указанный диагностический код фиксируется блоком управления двигателем (ECM), когда система вторичной подачи воздуха во втором ряду цилиндров работает с отклонениями или полностью не функционирует. Банком 2 принято обозначать ряд цилиндров, противоположный первому по расположению в моторном отсеке: на продольно расположенных V-образных двигателях это обычно левая сторона по ходу автомобиля, на поперечных — задняя, примыкающая к щиту моторного отсека.

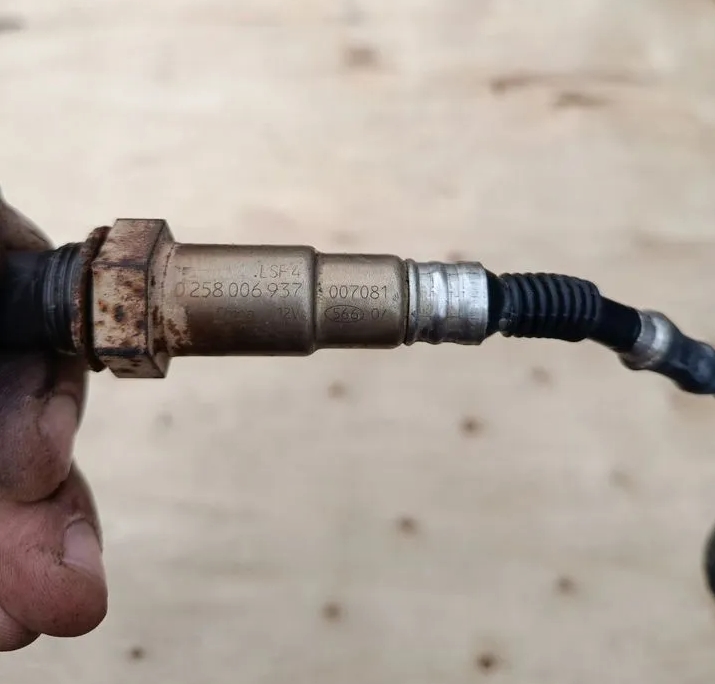

- Ошибка P1416
- DTC_P1416.jpg (158.38 КБ) 22 просмотра
Логика срабатывания монитора SAI для Bank 2
После холодного пуска ECM включает насос вторичного воздуха и ожидает падения напряжения на сигнальном выходе датчика кислорода Bank 2 Sensor 1. Резкое добавление атмосферного воздуха в выпускной коллектор должно разбавить выхлопные газы, сместив коэффициент избытка воздуха в зону бедной смеси. Если за отведённое калибровкой время снижение сигнала не происходит или падает недостаточно глубоко, выставляется код неисправности именно для этого банка. В случаях, когда блок фиксирует электрическую неисправность цепи управления (обрыв, замыкание на массу или питание), код носит пометку "Circuit Malfunction".Область применения и распространённость P1416
Указанный код характерен для марок, массово применяющих раздельный контроль потока по банкам: Cadillac, Chevrolet, GMC, Porsche, а также ряд моделей Mercedes-Benz и Audi. В дизельной и специальной технике, где система SAI либо её функциональный аналог используется для управления заслонками рециркуляции, этот код встречается на экскаваторах-погрузчиках и тракторах. Владельцы и механики часто ищут информацию по запросу "ошибка p1416 на экскаваторе new holland 485", поскольку на этой машине данная неисправность связана с особенностями управления воздушным трактом дизельного двигателя.Причины возникновения ошибки P1416
Причинно-следственная связь включает как сугубо механические дефекты, так и электрические проблемы, характерные для второй стороны двигателя. Банк 2 часто страдает от тепловых перегрузок сильнее, особенно если насос вторичного воздуха или его клапан расположены близко к выпускному коллектору заднего ряда, где естественная вентиляция подкапотного пространства хуже.Неисправность отсечного клапана Bank 2
Комбинационный (отсечной) клапан второго банка подвержен закоксовыванию и разрушению мембраны из-за обратного тока горячих выхлопных газов. Если клапан зависает в закрытом положении, воздух от насоса не может проникнуть в коллектор. Поскольку поток есть (насос работает), но до тракта не доходит, ECU видит отсутствие обеднения смеси только на втором ряду и выставляет P1416. На моторах, где оба клапана управляются вакуумом, частой причиной является трещина в тонкой вакуумной трубке, идущей именно к заднему электромагнитному клапану.Разрушение или засорение магистрали Bank 2
Металлическая трубка подачи воздуха часто приварена или прикручена непосредственно к выпускному коллектору. Со временем внутри образуется плотный слой нагара и окалины. Диаметр сужается до критических 2–3 миллиметров, резко ограничивая пропускную способность.Повреждение электропроводки клапана и насоса
Жгуты проводов, проложенные вдоль блока цилиндров заднего ряда, контактируют с оплёткой тросов и виброизоляционными кронштейнами. При перетирании изоляции на "массу" драйвер ЭБУ фиксирует превышение тока и отключает цепь, что немедленно регистрируется как ошибка цепи. На технике типа New Holland E485 или LB115 часто переламывается провод в гофре на переходе от кабины к двигательной раме.Выход из строя электрического насоса подачи воздуха
Если на автомобиле применён один общий насос на оба банка, P1416 редко приходит одна — почти всегда в паре с P1415. Однако на системах с двумя независимыми помпами либо с электрическим переключением потока через роторный распределитель, отказ маленького вторичного нагнетателя или износ щёток именно на канале Bank 2 становится прямой причиной.Специфика ошибки двигателя автомобиля p1416 и дизельных машин
На дизелях вторичный воздух почти не используется для прогрева катализатора. Зато код P1416 может указывать на неисправность привода заслонки EGR или системы Air Management. На экскаваторе New Holland 485 с двигателем FPT Industrial наличие этого кода часто коррелирует с залипанием соленоида управления перепускной заслонкой. Из-за вибраций рамной конструкции в разъёмах электромагнитных клапанов накапливается влага, развивается электрохимическая коррозия контактов.Можно ли эксплуатировать технику с горящим кодом P1416
Реакция автомобиля или спецтехники на наличие этой неисправности зависит от алгоритмов аварийной программы. На большинстве легковых бензиновых моторов заметных изменений в поведении не происходит. Система SAI активируется лишь на несколько десятков секунд при прогреве.Движение без ограничений
Если дополнительных симптомов нет (посторонних стуков, детонации, перегрева), продолжать путь можно. На приборной панели будет постоянно светиться индикатор "Check Engine" или "Service Engine Soon". Неудобство состоит в том, что этот сигнал маскирует появление новых, потенциально серьёзных ошибок.Снижение мощности на дизельной спецтехнике
На таких машинах, как экскаватор-погрузчик New Holland 485, появление ошибки p1416 на экскаваторе new holland 485 может сопровождаться срабатыванием режима "Limp Mode" (снижение подачи топлива). В таких условиях продолжать копать или перемещаться по объекту своим ходом можно, но с заметной потерей производительности. Гидравлика остаётся полностью работоспособной, однако обороты дизеля могут быть принудительно ограничены на отметке 1400–1500 об/мин. Для выполнения срочной работы допускается кратковременная эксплуатация, но длительная езда под нагрузкой с неисправностью EGR/Air Management ведёт к забивке сажевого фильтра и перерасходу топлива.Необходимость эвакуации
Эвакуатор требуется лишь при выходе из строя реле управления насосом, вызвавшем короткое замыкание, дым или запах горелой изоляции в салоне. Отказ клапана как таковой не обездвиживает агрегат.Подробные рекомендации по поиску и исправлению неисправности
Ремонт требует понимания конфигурации конкретного двигателя: является ли система одноканальной с Y-образным тройником или двухканальной с независимыми клапанами. Механик должен изучить схему перед началом разбора.Инструменты и диагностическое оборудование
- Полнофункциональный сканер (Tech2 для GM, PIWIS для Porsche, CASE IH/New Holland Electronic Service Tool для строительной техники).
- Токовые клещи с возможностью захвата пиковых значений до 60 А.
- Ручной вакуумный насос с манометром (Mityvac или аналог).
- Эндоскоп с боковой камерой для осмотра трубки без снятия выпускного коллектора.
Этап электрической верификации
Проверка предохранителя и реле Bank 2
Если схема двухканальная, у блока предохранителей будут отдельные номиналы на AIR Pump 1 и AIR Pump 2 (или Solenoid Bank 2). Проверяется не только целостность плавкой вставки, но и напряжение непосредственно под нагрузкой. Просадка более 0,5 вольта относительно напряжения АКБ говорит о подгоревших контактах в колодке реле.Прозвон цепи соленоида
На разъёме электромагнитного клапана Bank 2 мультиметром измеряется сопротивление обмотки. Норма для большинства производителей — от 26 до 40 Ом. Обрыв либо нулевое сопротивление однозначно требуют замены соленоида.Механическая диагностика проходимости
Опрессовка магистрали
Отсоединяем трубку от клапана со стороны насоса. Устанавливаем на штуцер переходник с манометром и подаём сжатый воздух давлением 0,5 бар. При этом отсоединяется вакуумное управление, и клапан должен оставаться в закрытом состоянии (на большинстве моторов это нормально закрытый тип). Рост давления с последующей стабилизацией говорит о герметичности мембраны. Если давление не растёт, воздух стравливается либо в трещину корпуса, либо через разрушенную мембрану напрямую в выпускной коллектор (слышно шипение в выхлопной трубе).Проверка открытия клапана
Подаём разрежение 400–500 мм рт. ст. на штуцер управления клапана. Должен быть слышен отчётливый металлический щелчок открытия тарелки. Если щелчка нет, а разрежение держится — порвана диафрагма. Если разрежение падает — утечка в вакуумном бачке или магистрали.Анализ сигналов датчиков кислорода
Подключаем сканер и выводим график напряжения B2S1. На холодном моторе запускаем двигатель. В момент активации системы SAI (обычно с 5-й по 40-ю секунду после старта) напряжение должно просесть до значений 0.00–0.15 вольта. Если этого не происходит именно по второму банку, а насос исправен и гудит — локализована проблема клапана или закоксованного тракта.Особые случаи и отзывы специалистов по ремонту
В практике мастерских накоплен ряд специфических отказов, которые трудно найти по стандартным сервисным бюллетеням.Porsche Cayenne (9PA, двигатель M48.00)
- Симптом: плавающая ошибка p1416, появляющаяся исключительно в сырую погоду.
- Локализация: трещина в вакуумном ресивере под впускным коллектором. Вода замыкала контакты датчика давления во впуске, что сбивало логику управления клапанами SAI.
Chevrolet Tahoe / GMC Yukon (L59, LM7)
- Симптом: P1416 в паре с P0410.
- Находка: оплавился разъём насоса, но только банк 2 недополучал воздух, так как внутри резинового Y-образного тройника застряла оторванная стенка старого патрубка. Дефект обнаружен только при снятии гофры.
Экскаватор New Holland E485 (линейка 200-й серии)
- Ошибка двигателя автомобиля p1416 в дизельном исполнении на этих машинах часто сопряжена с кодом 1908 (по классификации производителя) и касается управления клапаном рециркуляции отработавших газов.
- Особенность: жгут проходит по правой стороне рамы (по ходу движения). В месте крепления пластикового хомута к гидравлическому баку изоляция трётся о сварной шов. Рекомендация мастеров — зачистить провода, пропаять скрутку, перенести точку фиксации на 5 см вперёд.
- Датчик положения заслонки EGR даёт сигнал обратной связи 0,5–4,5 вольта. Загрязнение штока приводит к запаздыванию сигнала. Решение: снятие клапана EGR, промывка очистителем карбюратора без погружения электрической части в жидкость и последующая калибровка через сервисную программу.
