Ошибка P1397: полный технический разбор неисправности датчика положения распредвала и его влияния на работу двигателя

Сообщение

Определение кода P1397 в диагностических протоколах

Диагностический код P1397 занимает особое положение в иерархии неисправностей силового агрегата, поскольку его расшифровка и физический смысл различаются в зависимости от платформы производителя. В автомобилях концерна General Motors, и в частности модельного ряда Chevrolet, данный код указывает на неисправность цепи датчика положения распределительного вала или на невозможность блока управления синхронизировать сигналы коленчатого и распределительного валов с требуемой точностью. В автомобилях группы VAG этот же код связан с выходом из строя датчика детонации или нарушением в цепи управления турбонаддувом на бензиновых моторах с непосредственным впрыском. Такая двойственность требует от диагноста точной идентификации платформы перед началом поиска, поскольку замена компонента, соответствующего иной интерпретации кода, не даст результата. Анализ запросов «p1397 vag» и «p1397 шевроле авео» подтверждает, что владельцы часто сталкиваются с путаницей именно на этапе первичной расшифровки.

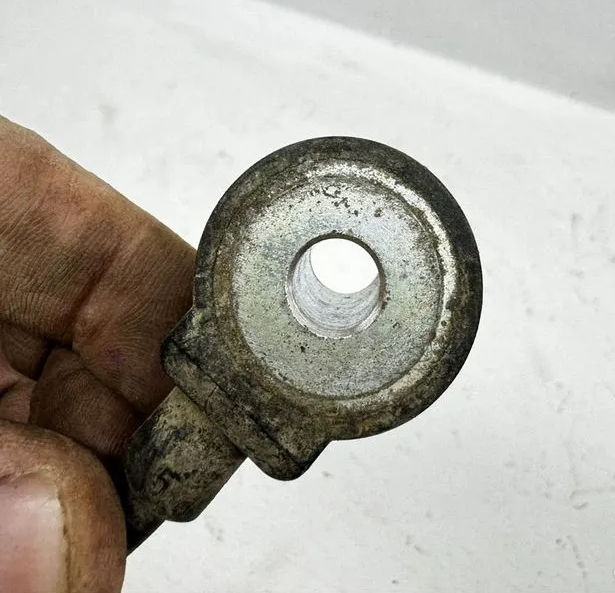

: Ошибка P1397; DTC_P1397.jpg (200.63 КБ) 40 просмотров

Причина возникновения ошибки

Природа появления кода P1397 всегда связана с нарушением синхронизации или потерей достоверности сигнала, который ECM использует для расчёта угла опережения зажигания и фазы впрыска. В отличие от случайных сбоев, данная неисправность имеет тенденцию прогрессировать по мере износа компонентов газораспределительного механизма и старения электропроводки.

Электрические факторы в цепи датчика распредвала

Датчик положения распредвала работает по принципу Холла либо представляет собой индуктивный преобразователь. Его сигнал представляет собой последовательность прямоугольных импульсов, фронты которых жёстко привязаны к прохождению реперных выступов на задающем диске. Когда в цепи появляется паразитное сопротивление или наводка, амплитуда и форма импульса искажаются, и блок управления теряет возможность точно определить положение вала.

Окисление контактов трёхпинового разъёма датчика. На моделях, фигурирующих в запросе «p1397 шевроле авео», колодка датчика расположена в зоне вытекания масла из-под прокладки клапанной крышки. Масляная плёнка, смешиваясь с пылью, образует на контактах изолирующий слой, приводящий к падению напряжения питания с 5 В до 2.5-3 В.

Повреждение изоляции сигнального провода. Жгут, проходящий за шкивом коленчатого вала, подвержен абразивному износу от ремня навесного оборудования. При оголении жилы на неё наводятся импульсы от системы зажигания, создавая ложные срабатывания порогового детектора в ECM.

Выход из строя самого чувствительного элемента. Магнитный сердечник датчика Холла со временем теряет остаточную намагниченность, что приводит к завалу фронтов и уменьшению амплитуды импульса ниже порога распознавания (обычно ниже 2.5 В на пике).

Механические причины рассинхронизации валов

Код P1397 нередко является первым индикатором критического состояния ремня или цепи ГРМ. На моторах, по которым идёт типовой запрос «ошибка двигателя автомобиля p1397», проблема выходит за рамки электрики и требует вмешательства в механическую часть.

Растяжение цепи привода ГРМ на моторах с верхним расположением распредвалов. По мере удлинения цепи фаза впускного распредвала запаздывает относительно коленчатого вала. Когда расхождение превышает 6-8 градусов, блок фиксирует код, так как фактический угол не укладывается в пределы адаптационной коррекции.

Износ шпоночного паза на шкиве коленчатого вала. Шпонка срезается или разбивает посадочное место, и задающий диск смещается на 10-15 градусов. Датчик при этом выдаёт правильный сигнал, но он не совпадает по фазе с реальным положением поршней.

Разрушение резинового демпфера шкива коленчатого вала. Наружный обод с реперными зубьями проворачивается относительно ступицы, и метка ВМТ перестаёт соответствовать истине. Двигатель при этом может работать на холостом ходу почти нормально, но под нагрузкой угол зажигания уходит в детонацию или позднее зажигание.

Особенности интерпретации кода на платформе VAG

Для автомобилей группы Volkswagen, Audi, Skoda, по которым поступает запрос «p1397 vag», значение кода иное — неисправность датчика детонации, чаще всего в банке 1. Датчик представляет собой пьезокерамический элемент, закреплённый на блоке цилиндров. Его резонансная частота точно настроена на частоту детонационного сгорания (около 6-8 кГц). Повреждение корпуса датчика, нарушение момента затяжки его крепёжного болта или коррозия контактов приводят к тому, что ECM теряет обратную связь по детонации и переходит в аварийный режим с принудительным снижением угла опережения зажигания.

Можно ли продолжать движение или требуется эвакуация

Оценка возможности эксплуатации автомобиля с кодом P1397 строится на анализе текущей симптоматики и интерпретации кода. Для владельцев автомобилей, ищущих информацию по запросу «p1397 шевроле авео», ситуация следующая: если код вызван электрической неисправностью датчика распредвала, и двигатель работает ровно, без провалов и стуков, движение до места ремонта допускается. Блок управления в таком случае использует сигнал только от датчика коленчатого вала для расчёта зажигания по резервному алгоритму, и мотор сохраняет работоспособность. Однако следует учитывать, что расход топлива в таком режиме возрастает на 10-15 процентов, а динамика разгона заметно ухудшается.

Если код P1397 вызван реальным смещением фаз газораспределения вследствие растяжения цепи или разрушения шкива, эксплуатация крайне опасна. Продолжающееся растяжение цепи может привести к её перескоку на зуб или несколько зубьев, что на моторах-интерференсных неминуемо вызовет контакт клапанов с поршнями. Признаками критической ситуации являются металлический цокот в передней части двигателя, плавающие обороты холостого хода и хлопки во впускном коллекторе. При их наличии двигатель должен быть немедленно заглушен, а автомобиль доставлен на ремонт эвакуатором.

Для автомобилей VAG с интерпретацией «p1397 vag» как ошибки датчика детонации движение допустимо, но крайне нежелательно. ECM в аварийном режиме снижает углы опережения зажигания до безопасного минимума, что приводит к падению мощности и перерасходу топлива. Детонация, оставшаяся без контроля датчика, способна разрушить поршневые перегородки и свечные отверстия головки блока, особенно на турбированных моторах.

Как исправить ошибку: пошаговая диагностическая карта

Устранение кода P1397 требует методичного исключения каждой из возможных причин — от простых электрических дефектов до сложных механических неисправностей. Приведённый алгоритм основан на заводских руководствах и многолетней практике независимых сервисов.

Проверка датчика положения распредвала и его цепи

Первый этап — электрическая диагностика, которая не требует разборки двигателя и выполняется в течение 20-30 минут.

Визуально осмотреть датчик и его разъём. На моторах Chevrolet Aveo с объёмом 1.2 и 1.4 датчик расположен на головке блока со стороны ремня ГРМ. Характерный признак неисправности — трещины в пластиковом корпусе и следы подтекания масла через уплотнительное кольцо.

Отсоединить разъём и измерить напряжение на контактах жгута при включённом зажигании. На трёхпиновом разъёме должен присутствовать плюс питания 5 В, масса и сигнальный провод. Отсутствие 5 В говорит об обрыве в жгуте или неисправности стабилизатора в ECM.

Проверить сопротивление сигнального провода до блока управления. Норматив — не более 0.5 Ом. При повышенном сопротивлении найти место повреждения изоляции и восстановить цепь пайкой с последующей герметизацией термоусадкой.

Сам датчик проверяется осциллографом. Подключить щуп к сигнальному проводу при рабочем двигателе. На экране должна наблюдаться серия прямоугольных импульсов с амплитудой, близкой к 5 В, и стабильной частотой, пропорциональной оборотам. Провалы амплитуды, джиттер фронтов или полное отсутствие сигнала — признаки неисправности датчика.

Диагностика механической синхронизации коленчатого и распределительного валов

Если электрические тесты не выявили дефекта, следующим шагом становится проверка фаз ГРМ.

Снять верхнюю крышку ремня или цепи ГРМ. Вращать коленчатый вал по часовой стрелке до совмещения заводских установочных меток. Метка на шкиве коленвала должна совпадать с нулевой риской на нижней крышке, а метки на шкивах распредвалов — с верхними метками на головке блока.

При несовпадении меток более чем на половину зуба ремня или звена цепи зафиксировать величину отклонения. Расхождение в 1 зуб ремня эквивалентно ошибке фазирования в 12-15 градусов, что гарантированно вызывает регистрацию кода P1397.

Осмотреть состояние ремня ГРМ на всём протяжении. Трещины на внутренней поверхности, отсутствие зубьев, масляное замасливание или расслоение корда — все эти дефекты требуют немедленной замены комплекта ГРМ.

Проверить целостность шкива коленчатого вала. Для этого вывернуть свечу первого цилиндра, установить в неё индикатор часового типа и определить реальную ВМТ поршня. Сравнить с положением метки на шкиве. Если метка смещена, шкив провернулся и подлежит замене.

Специфика диагностики на платформе VAG

Для автомобилей, попадающих под запрос «p1397 vag», процедура имеет отличия, поскольку код связан с датчиком детонации.

Обнаружить датчик детонации на блоке цилиндров. Наиболее часто он расположен под впускным коллектором в районе второго цилиндра. Доступ к нему требует снятия впускного трубопровода.

Проверить момент затяжки болта крепления датчика. Для большинства моторов VAG спецификация составляет 20 Нм. Отклонение момента как в меньшую, так и в большую сторону меняет резонансную характеристику пьезоэлемента, и ECM отбраковывает сигнал как недостоверный.

Проверить целостность экранированного кабеля от датчика до ECM. Нарушение экранировки вызывает наводки от высоковольтных проводов, и спектр сигнала маскируется под детонационный.

Осциллографировать сигнал датчика при работе мотора на оборотах 3000-4000 об/мин. Имитировать детонацию лёгким постукиванием металлическим предметом по блоку цилиндров. Исправный датчик выдаёт всплеск напряжения в диапазоне 100-500 мВ на частоте около 7 кГц.

Примеры из ремонтной практики и отзывы диагностов

Характерный случай, иллюстрирующий сложность диагностики «ошибка двигателя автомобиля p1397», произошёл в одном из дилерских центров Chevrolet. Автомобиль Aveo с двигателем 1.4 прибыл с жалобой на периодическое загорание CHECK ENGINE и нестабильный холостой ход. Сканер показал P1397. Датчик распредвала заменили, но код вернулся через неделю. Углублённый осмотр с применением эндоскопа выявил, что задающий диск распредвала имел микротрещину у основания одного из зубьев. При нагреве до рабочей температуры металл расширялся, и трещина расходилась настолько, что зуб смещался, создавая ложный импульс. Замена распредвала решила проблему полностью.

Второй пример касается запроса «p1397 vag» на автомобиле Skoda Octavia с турбомотором 1.8 TSI. Клиент жаловался на потерю тяги при разгоне. Диагностика показала P1397, что по спецификации VAG означало неисправность датчика детонации. Замена датчика не помогла. При детальной ревизии жгута выяснилось, что экранирующая оплётка кабеля датчика была перебита в гофре под радиатором, и сигнал подвергался помехам от генератора. Восстановление экрана и прокладка кабеля в новой гофре устранили код.

Ещё один пример из практики ремонта автомобиля Daewoo Lacetti, где P1397 трактуется как ошибка синхронизации. Автомобиль приехал своим ходом с троением и стуком в передней части мотора. Метки ГРМ показали смещение впускного распредвала на три зуба. Причиной стал отказ гидронатяжителя цепи, который перестал держать давление после запуска. Замена натяжителя, цепи и успокоителей с последующей установкой фаз по заводскому шаблону устранили неисправность, но потребовали также замены погнутых клапанов четвёртого цилиндра.

Процедура замены датчика распредвала и финальные проверки

Замена датчика — операция, которую во многих случаях владелец может выполнить самостоятельно, однако существуют нюансы, игнорирование которых ведёт к возврату ошибки.

Новый датчик должен быть установлен с новым уплотнительным кольцом. Старое кольцо дубеет и не обеспечивает герметичности, что приводит к повторному замасливанию контактов.

Момент затяжки болта крепления датчика не должен превышать 8-10 Нм. Перетяжка деформирует корпус и может изменить зазор между чувствительным элементом и задающим диском, а это напрямую влияет на амплитуду сигнала.

Перед установкой датчика очистить посадочное гнездо в головке блока от масляного нагара и грязи. Накопление отложений на торцевой поверхности может отжать датчик на десятые доли миллиметра, чего достаточно для выхода амплитуды сигнала за допустимые пределы.

После замены выполнить сброс адаптаций ECM с помощью дилерского сканера. На моторах с системой изменения фаз газораспределения обязательно провести процедуру обучения фаз (VVT Learn).

Контрольная поездка и мониторинг параметров

Завершающим этапом любого ремонта, связанного с кодом P1397, является дорожное тестирование с одновременным считыванием потока данных.

Подключить сканер и выбрать параметры: «Положение распредвала фактическое», «Положение распредвала заданное», «Угол опережения зажигания».

Совершить поездку продолжительностью не менее 20 минут в различных режимах — холостой ход, равномерное движение, разгон до 4000 об/мин, торможение двигателем.

На всём протяжении теста фактическое положение распредвала должно отслеживать заданное с отклонением не более 2-3 градусов. Любой выброс рассогласования выше этого порога указывает на неполное устранение проблемы.

Убедиться в успешном завершении монитора пропусков зажигания и монитора синхронизации валов в статусе готовности OBD-II. Только после этого ремонт считается завершённым.
