Ошибка P1388: отказ модуля управления детонацией или обрыв цепи управления — полный технический разбор

Сообщение

Расшифровка и техническая суть кода P1388

Код P1388, регистрируемый блоком управления двигателем, относится к категории критических неисправностей системы подавления детонации. В зависимости от платформы автомобиля и производителя формулировка диагностического кода может звучать как "Internal Control Module Knock Sensor Error" или "Knock Control Module Memory Error". Однако в отличие от своих собратьев по линейке (P1386 и P1387), где дефект обычно лежит в аналоговой части приема сигнала, ошибка p1388 в подавляющем большинстве случаев сигнализирует о внутреннем отказе цифровой части процессора детонации либо о невозможности записать/считать калибровочные данные из памяти контроллера.

Для автомобилей концерна Chrysler (в частности, p1388 крайслер вояджер, а также Chrysler Town & Country, Dodge Caravan с двигателями 3.3 и 3.8 литра) этот код имеет особую значимость и вплетен в логику работы модуля зажигания, а не только датчика вибрации. На двигателях VW (p1388 ошибка wv) код чаще фиксируется при внутреннем электрическом коллапсе блока управления Bosch Motronic или Simos, когда напряжение опорного сигнала процессора детонации падает ниже порога, заданного спецификацией.

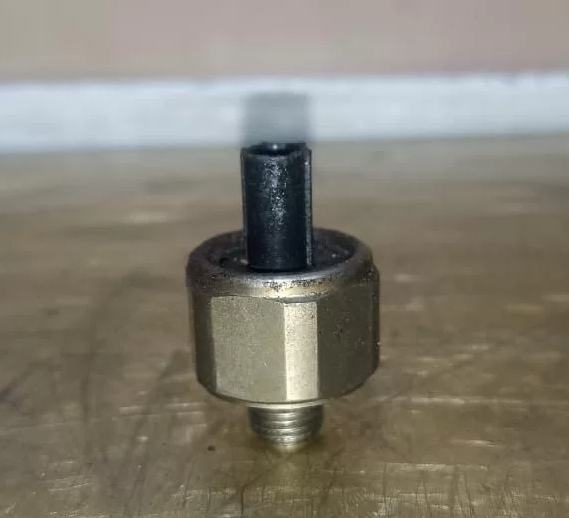

: Ошибка P1388; DTC_P1388.jpg (114.17 КБ) 105 просмотров

Физика отказа, скрывающаяся за кодом

Чтобы понять природу возникновения ошибки двигателя автомобиля p1388, необходимо представлять архитектуру системы. В блоке управления физически существует отдельный интегральный узел (ASIC), который получает необработанный аналоговый переменный ток от пьезодатчиков, преобразует его в цифровую огибающую и сравнивает с пороговыми моделями, хранящимися в EEPROM. Во время пост-стартовой инициализации процессор проводит внутренний "POST" (Power-On Self Test). Если тест ASIC возвращает бит неисправности, отсутствует ответ от микросхемы памяти или фиксируется недопустимое падение опорного напряжения (обычно 5 В) на питании аналогово-цифрового каскада, фиксируется код P1388.

Причина возникновения ошибки

В отличие от других кодов серии, где часто виноваты перебитые провода под коллектором, здесь источник проблемы скрывается либо внутри блока управления, либо в критически важных цепях его питания и массы.

Внутренние дефекты блока управления (аппаратный уровень)

Нарушение пайки процессора детонации

Это бич блоков управления, устанавливаемых с обратной стороны двигателя на вибронагруженных моторах (типично для старых VAG с продольным расположением силового агрегата). Микротрещины в шариковых выводах BGA-микросхемы под термоциклированием расширяются. На холодный блок контакт может присутствовать, но при прогреве платы до 60–70 градусов плата "ведет", и связь между процессором детонации и главным CPU пропадает, зажигая ошибка p1388.

Выход из строя стабилизатора опорного напряжения

Датчики детонации не питаются от бортовых 12 В. Внутри ЭБУ стоит прецизионный источник 5.0 В или 3.3 В для питания аналоговой обвязки. Если в этой линии появляется пульсация или просадка (из-за высохших электролитических конденсаторов или пробоя стабилитрона), аналоговый сигнал с датчиков становится "мусорным". Логический блок, не найдя чистый сигнал, воспринимает это как внутренний сбой — p1388 ошибка wv.

Косвенные причины в подкапотной проводке

Хотя ошибка P1388 менее чувствительна к физическому разрыву сенсорных жил, полное короткое замыкание сигнального провода датчика детонации на "плюс" (например, на провод питания катушки зажигания) вызывает протекание тока в диагностическую цепь контроллера. Защитный диод внутри ЭБУ открывается, и блок, чтобы избежать выгорания процессора, принудительно отключает каскад детонации, генерируя внутреннюю ошибку.

Особенности на платформе Chrysler

Для p1388 крайслер вояджер младших годов выпуска (третье и четвертое поколение) характерна ошибка сброса памяти модуля PCM. Алгоритм таков:

При выключении зажигания блок питания PCM должен держать напряжение на линии сохранения данных (Keep Alive Memory) еще несколько секунд.

При неисправном реле главного питания ASD (Auto Shutdown Relay), которое "отлипает" мгновенно, питание пропадает до того, как данные о положении детонационной карты записываются в память.

При следующем холодном пуске PCM не находит данных по адаптации детонации и сыпет ошибкой P1388, воспринимая пустую ячейку как внутренний сбой микроконтроллера.

Автомобиль / Платформа	Типичный корень проблемы P1388	Косвенный симптом
Chrysler Voyager 3.3L / 3.8L	Сбой реле ASD или окисление контактов PCM	Трудный запуск, плавают обороты ХХ
VW Passat B5 1.8T AWT	Треснувшая пайка внутри блока Bosch ME7.5	Чек только на прогретом моторе
VW Golf 4 2.0 APK	Замыкание косы на стартер	Чек загорается именно в момент вращения стартера
Skoda Octavia Tour 1.8T	Потеря емкости конденсатора питания DSP в ЭБУ	Самовосстановление ошибки на холодную

Можно ли продолжать движение или нужна эвакуация?

При появлении кода P1388 блок управления задействует примитивный алгоритм защиты. Он перестает опираться на данные об акустической эмиссии блока цилиндров и принудительно уводит угол опережения зажигания в "глухой запас" (откат на 10–15 градусов по коленвалу). Двигатель теряет до 30–40% мощности, растет расход топлива, но критическая детонация физически невозможна, так как смесь поджигается настолько поздно, что фронт пламени не успевает создать ударную волну до ВМТ.

Следовательно, двигатель защищен конструктивно, и эвакуация не требуется, если соблюдаются три фактора:

Отсутствуют звонкие металлические стуки при разгоне.

Контрольная лампа не мигает (мигание означает обнаружение пропусков зажигания, разрушающих нейтрализатор, что в сумме с P1388 может быть вызвано не только защитой по детонации).

Бортовой компьютер не выдает сообщение о перегреве двигателя.

Исключение составляет платформа Chrysler. На минивэнах, где всплыла p1388 крайслер вояджер в сочетании с кодом по модулю зажигания, возможно полное отключение катушек и остановка мотора в движении. Если двигатель глохнет на ходу или работает с троением более двух цилиндров, переходящим в вибрацию кузова, передвижение своим ходом недопустимо.

Как исправить ошибку: руководство для ремонтного цеха

Нижеизложенный мануал построен по принципу "от простого и вероятного — к сложному". Простое удаление кода сканером без выполнения физических тестов приведет к немедленному возврату неисправности.

Подготовительная часть и необходимый инструмент

Для атаки на ошибку двигателя автомобиля p1388 требуется специфический набор:

Лабораторный блок питания с возможностью подачи точно 5.0 В на низкую сторону (для проверки узлов ЭБУ без заведения авто).

Полноценный дилерский сканер (VCDS, ODIS, Chrysler DRB III или Micropod II), так как универсальные ELM327 часто некорректно интерпретируют статус ошибки P1388, показывая ее как "постоянную" даже после исправления.

Набор для пайки с термофеном и флюсом класса no-clean (если предполагается вскрытие контроллера).

Осциллограф с делителем 1:10 для замера пульсаций питания.

Алгоритм 1: Исключение питания и реле (Chrysler Voyager и аналоги)

Индикация ошибки P1388 на американских машинах часто обманчива.

Найдите блок реле в моторном отсеке (Power Distribution Center). Извлеките реле ASD (Auto Shutdown) и реле топливного насоса.

Проверьте напряжение на управляющих контактах колодки при включенном зажигании. Провалы напряжения ниже 11.5 В недопустимы.

Установите заведомо исправное реле. Запустите двигатель и дайте ему поработать 5 минут. Заглушите и слушайте: главное реле PCM (обычное черное, 5-контактное) должно "отщелкивать" с задержкой в 3–7 секунд после выключения зажигания. Если реле отключается синхронно с ключом — питание КАМ-памяти (Keep Alive Memory) обрывается мгновенно, данные о детонационных поправках теряются, формируется p1388 ошибка.

Алгоритм 2: Проверка цепей датчиков детонации на КЗ (Volkswagen, Skoda, Audi)

Перед вскрытием блока стоит провести ревизию "косы".

Отсоедините разъемы от датчиков детонации (зеленый и коричневый/черный пин).

Отсоедините разъем от ЭБУ.

Настройте мультиметр на прозвонку с зуммером. Один щуп на экранированный пин датчика, второй по очереди на все 80+ пинов разъема ЭБУ. Если зуммер срабатывает на любом контакте, кроме предназначенного для этого датчика — межвитковое замыкание в общем жгуте.

Такая же процедура, но один щуп на "плюс" АКБ через предохранитель. При наличии соединения косы с плюсом при включении зажигания 12 В подается на сигнальный вход DSP ЭБУ. Это гарантированно выжигает входной делитель и вызывает ошибка p1388.

Алгоритм 3: Вскрытие и дефектовка ЭБУ

Если питание и проводка исправны, приступают к блоку. Операция требует квалификации и антистатического оснащения рабочего места.

Визуальный осмотр платы

Снимите крышку контроллера. Используйте налобную лупу.

Осмотрите конденсаторы в цепях, идущих от разъема к процессорным элементам. Вздутие верхней крестовины, подтеки электролита — частая причина нестабильного питания DSP.

Обратите внимание на цвет текстолита под мощными транзисторами и рядом с микросхемой обработки детонации (часто это чип с маркировкой типа 30344 или аналогичный). Желто-коричневый оттенок указывает на хронический перегрев с деструкцией паяных соединений.

Восстановление пайки BGA-микросхемы

В моторах VAG 1.8T блок Bosch ME7.5 страдает "отвалом" чипа детонации.

Нанесите качественный флюс-гель под края проблемной микросхемы.

Термофеном с температурой около 240–260 градусов прогрейте зону до состояния "плывучести" припоев (контроль по сдвигу рядом стоящего мелкого чип-конденсатора при легком толчке пинцетом).

Остудите плату естественным путем в течение 20 минут.

Соберите блок и проверьте. Эта процедура в 60% случаев полностью убирает p1388 ошибка wv.

Программное завершение и сброс адаптаций

После любых манипуляций с блоком управления или проводкой требуется провести ритуал "обнуления".

Подключите сканер.

Сотрите все коды неисправности.

Проведите базовую адаптацию дроссельной заслонки (TBA), что заодно перезагрузит регистры фонового обучения детонации.

Запустите двигатель, прогрейте до рабочей температуры и дайте поработать на холостых не менее 10 минут. Не нажимайте педаль газа. ЭБУ должен заполнить нулевые ячейки адаптации новыми данными спокойной работы.

Живые примеры и опыт сервисов

Кейс 1: Chrysler Voyager 3.3 2001 г.в.

Автомобиль приехал с ошибкой P1388 и жалобой на расход топлива по трассе 20 литров. Проверка показала, что угол опережения зажигания застыл на -12 градусах, система полностью игнорировала датчики детонации. Причина — глубоко окислившиеся ножки реле ASD в блоке предохранителей. Реле не выходило из строя полностью, но его контакты "подгорали" при выключении, создавая искру и провал напряжения на PCM при архивации данных. Замена колодки реле и установка нового реле решили проблему, и P1388 удалось стереть. Адаптационная карта детонации заново построилась за 15 километров езды в смешанном цикле.

Кейс 2: VW Bora 1.8T AGU

Сканирование показало статическую ошибка p1388, которая не сбрасывалась. Вскрытие блока Bosch выявило, что от вибрации оторван SMD-дроссель в цепи питания 5 В на плате управления детонацией. Двигатель заводился и работал, потому что основная схема питания оставалась исправной. Но напряжение на аналоговый чип детонации не поступало. Восстановление дросселя тонким проводом и фиксация термоклеем ликвидировали неисправность.

Кейс 3: Skoda Octavia 1.8T AUM (жесткий тюнинг Stage 2)

Машина прибыла с мигающим чеком при бусте 1.5 бара. В памяти висела ошибка двигателя автомобиля p1388 и пропуски по четвертому котлу. Владелец грешил на "мозги". Осмотр показал, что провод датчика детонации номер 2 (серый разъем) был переброшен некорректно, и его изоляция протерлась об острый край кронштейна впуска, оголив жилу. При наддуве двигатель смещался на подушках, провод коротил на кронштейн, вызывая КЗ сигнала и мгновенный вылет P1388. Изоляция жилы термоусадкой полностью устранила проблему.

Кейс 4: Audi A6 2.8 V6 (платформа C5)

V-образный мотор с двумя банками. Ошибка P1388 высветилась исключительно после длительной стоянки в сырую погоду. Причина была в негерметичном корпусе ЭБУ в нише салонного фильтра. Влага конденсировалась на плате, вызывая гальваническую коррозию между соседними дорожками, идущими к АЦП детонации. Чистка ультразвуком и покрытие платы защитным лаком Plastik 70 вернули блок к жизни. Ошибка ушла без замены деталей.

Принципиальная блок-схема устранения P1388

Шаг	Операция	Ожидаемый результат
1	Проверка времени задержки отключения реле PCM/ASD	Реле должно держать питание 3-7 секунд после выключения зажигания
2	Полная прозвонка цепей датчиков детонации на предмет КЗ с питанием 12В	Сопротивление между сигнальным проводом и +12В — бесконечность
3	Проверка уровня 5В питания внутри ЭБУ (на выходе стабилизатора)	Ровные 4.92–5.08 В, пульсации не более 20 мВ
4	Визуальная инспекция BGA-пайки процессора детонации	Отсутствие матовых "колец" вокруг шариков припоя
5	Сброс адаптаций и принудительная установка на холостом ходу	Отсутствие записи кода неисправности в память после 3 полных циклов поездки

В конечном счете, ошибка P1388 является диагностическим приговором тракту обработки сигнала, а не самому датчику. Попытки лечить ее заменой датчиков детонации без проверки внутреннего питания и памяти контроллера не дают результата, отнимая время и создавая риск повреждения компонентов двигателя из-за сбитых углов опережения зажигания. Все манипуляции с платами ЭБУ должны проводиться с соблюдением требований к защите от статического электричества, так как чувствительные к разрядам элементы в тракте детонации не терпят грубого вмешательства.
