Ошибка DTC P1385: Сверхвысокое напряжение в цепи датчика детонации и сбои управления фазой впускного распредвала

Сообщение

Код неисправности DTC P1385 в стандарте OBD-II принадлежит к категории производитель-специфичных и имеет две ярко выраженные географические зоны распространения. На японских и американских бензиновых двигателях, в первую очередь Subaru, Toyota и некоторых моделях Ford, данный код трактуется как "Knock Sensor Circuit High Input" — высокое входное напряжение в цепи датчика детонации. На французских автомобилях концерна PSA Peugeot Citroen, особенно с бензиновыми моторами серий TU, EW и Prince, ошибка P1385 связана с электромагнитным клапаном дефазера впускного распределительного вала или с некорректной синхронизацией распредвала относительно коленчатого вала после ремонтных вмешательств.

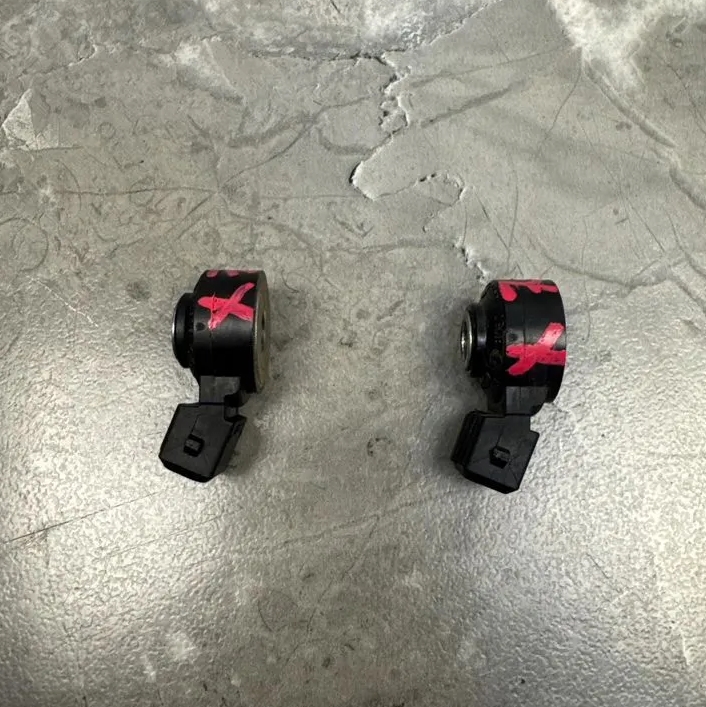

: Ошибка DTC P1385; DTC_P1385.jpg (390.21 КБ) 44 просмотра

Логика формирования кода P1385

Блок управления двигателем непрерывно мониторит аналоговые и цифровые входы. В контексте датчика детонации ECM подает на чувствительный пьезоэлемент опорное напряжение смещения, обычно около 2.5 Вольт. Датчик, представляя собой фактически микрофон, генерирует переменную составляющую поверх этого смещения при возникновении высокочастотной вибрации. Если напряжение на сигнальной линии превышает верхний калибровочный порог, например 4.8 Вольта, и держится выше этого уровня дольше заданного времени, включается монитор неисправности и регистрируется DTC P1385. Во французских моторах логика иная: ECM подает ШИМ-сигнал на электромагнитный клапан дефазера и одновременно контролирует фактическое положение распредвала через датчик фаз. При рассогласовании командного и реального углов либо при электрической неисправности клапана фиксируется та же кодовая метка.

Причины возникновения ошибки DTC P1385

Причины делятся на две независимые группы: электрические дефекты цепи датчика детонации и механико-гидравлические проблемы системы изменения фаз газораспределения.

Группа первая: датчик детонации и его цепь

Датчик детонации — это пьезокерамический элемент в металлическом корпусе, притянутый болтом к блоку цилиндров. Сигнальный провод экранирован для защиты от электромагнитных помех. Любое нарушение в этой цепи приводит к искажению опорного напряжения.

Основные электрические причины:

Короткое замыкание сигнального провода на источник питания 5 или 12 Вольт. В жгуте моторного отсека проводка датчика детонации соседствует с проводами питания датчиков, форсунок или клапанов. При перетирании изоляции высокое напряжение попадает на сигнальную линию, и ECM фиксирует High Input.

Обрыв сигнального провода при наличии утечки в самом ECM. Если сигнальный провод оборван, а внутри блока управления есть незначительный пробой на внутреннюю шину питания, мультиметр покажет на разъеме напряжение бортовой сети.

Повреждение экранирующей оплетки с касанием силового провода. Экран заземлен на массу двигателя. Если оплетка оплавляется и контактирует с проводом питания стартера или генератора, на ней появляется потенциал, который через емкостную связь наводится на сигнальную жилу.

Внутренний дефект датчика. Редкий случай, когда пьезоэлемент разрушается и его обкладки замыкаются, превращая датчик в резистор, подтягивающий сигнал к напряжению питания.

Неисправность аналого-цифрового входа ECM. Пробой защитного диода внутри блока управления закорачивает сигнальный вход на линию 5 Вольт.

Группа вторая: система изменения фаз (Peugeot, Citroen)

На французских моторах с системой VVT (Variable Valve Timing) ошибка P1385 почти всегда адресует мастера к электромагнитному клапану дефазера или к масляному контуру.

Механические и гидравлические причины:

Заклинивание золотника клапана дефазера в открытом или промежуточном положении. Загрязненное масло оставляет лаковые отложения на прецизионном золотнике, и он перестает перемещаться по команде ECM. Реальный угол распредвала не соответствует целевому.

Обрыв или короткое замыкание в обмотке электромагнитного клапана. Сопротивление обмотки уходит в бесконечность или падает до нуля, ECM фиксирует электрическую неисправность цепи.

Забитый сетчатый фильтр клапана. Фильтр тонкой очистки, установленный на входе масляного канала, забивается шламом. Давление масла не поступает в исполнительный механизм.

Низкое давление масла. Износ масляного насоса, забитый маслоприемник или использование масла неправильной вязкости приводят к тому, что гидравлическая муфта не может провернуть распредвал.

Механический износ муфты дефазера. Внутренние лопасти или пружины муфты изнашиваются, и распредвал гуляет в пределах люфта, создавая хаотичный сигнал на датчике фаз.

Смещение фаз ГРМ после замены ремня или цепи. Даже ошибка на один зуб на шкиве распредвала приводит к тому, что ECM видит устойчивое рассогласование между ожидаемым и фактическим положением вала.

Диагностическая таблица быстрой идентификации

Платформа	Характерный признак	Направление диагностики
Subaru, Toyota	Чек горит, мотор работает ровно	Проводка датчика детонации, КЗ
Subaru, Toyota	Детонация, звон пальцев	Сам датчик или его крепление
Peugeot, Citroen	Плавают обороты, потеря тяги	Клапан дефазера, масло
Peugeot, Citroen	Ошибка после замены ГРМ	Метки фаз, установка ремня
Любая	Код появился после мойки двигателя	Влага в разъемах, окислы

Можно ли продолжать движение или нужна эвакуация?

Оценка безопасности движения с активным кодом P1385 требует учета типа неисправности.

Если код связан с датчиком детонации и при этом двигатель работает ровно, без металлических стуков, движение своим ходом до места ремонта допустимо. ECM, обнаружив неисправность в цепи датчика, переходит на аварийные топливные карты и заведомо поздние углы зажигания, исключающие возникновение детонации. Мотор теряет в мощности, расход топлива возрастает, но риск механического разрушения минимален. Необходимо избегать крутых подъемов и резких обгонов.

Если при активном коде P1385 слышен отчетливый звон пальцев, особенно при разгоне внатяг на низких оборотах, дальнейшее движение категорически запрещено. Это означает, что датчик детонации вышел из строя, а ECM не может погасить детонацию уводом зажигания. Поршни и кольца разрушаются стремительно, иногда достаточно нескольких километров для фатального повреждения. В такой ситуации требуется эвакуатор.

На Peugeot и Citroen с ошибкой P1385, указывающей на систему VVT, решение зависит от поведения двигателя. Если мотор работает стабильно и лишь слегка теряет приемистость, можно аккуратно доехать до гаража или СТО, избегая высоких оборотов. Если же двигатель троит, глохнет на холостых, издает посторонние шумы из головки блока, эвакуация обязательна. Заклиненный дефазер или перескочивший ремень ГРМ могут привести к встрече клапанов с поршнями, и тогда ремонт будет стоить несоизмеримо дороже вызова эвакуатора.

Как исправить ошибку DTC P1385: полное пошаговое руководство

Методика ремонта строго разделяется по платформам.

Ремонт цепи датчика детонации (Subaru, Toyota, Ford)

Приступать к замене датчика следует только после инструментальной проверки проводки.

Диагностика сканером:

Подключите сканер и считайте все коды. Обратите внимание на наличие сопутствующих ошибок, таких как P0325 (неисправность цепи датчика детонации).

В потоковых данных найдите параметр "Knock Sensor Voltage" или "Knock Feedback Signal". На включенном зажигании при неработающем двигателе напряжение должно быть около 2.5 Вольт. Если сканер показывает 4.8–5.0 Вольт, факт высокого напряжения подтвержден.

Проверка проводки мультиметром:

Отключите разъем датчика детонации.

Измерьте напряжение на сигнальном контакте разъема со стороны жгута при включенном зажигании. Норма — 2.5 Вольт. Если мультиметр показывает 5 или 12 Вольт, в проводке короткое замыкание на источник питания.

Отключите разъем ECM и снова измерьте напряжение на сигнальном проводе. Если напряжение пропало, замыкание внутри жгута. Если напряжение осталось, проблема в самом блоке управления.

Прозвоните сигнальный провод на массу. Сопротивление должно быть бесконечностью. Конечное сопротивление говорит о замыкании на землю, но при этом напряжение обычно падает, а не растет. Исключение составляет сложное замыкание через сопротивление, создающее делитель.

Проверьте целостность экранирующей оплетки. Сопротивление между экраном и массой двигателя должно быть меньше 1 Ом. Нарушение экрана создает условия для наводок.

Замена датчика детонации:

Датчик обычно расположен под впускным коллектором. Демонтаж требует снятия коллектора с заменой прокладок.

Перед установкой нового датчика тщательно зачистите посадочное место на блоке. Поверхность должна быть идеально ровной и чистой. Масло, грязь, остатки старого герметика гасят акустический контакт.

Момент затяжки болта датчика строго регламентирован. Для моторов Subaru EJ-серии это 22–24 Нм. Перетяжка приводит к постоянному механическому напряжению пьезоэлемента и его быстрому отказу с кодом P1385.

Разъем датчика должен быть надежно зафиксирован. Болтающийся разъем создает помехи и может оплавиться о выпускной коллектор.

Ремонт системы изменения фаз (Peugeot, Citroen)

Ошибка p1385 Peugeot и p1385 ошибка Ситроен требуют проверки как электрической, так и гидравлической частей.

Проверка электромагнитного клапана дефазера:

Найдите клапан на головке блока цилиндров. На моторах Prince (1.6 THP) он стоит сбоку ГБЦ, на EW-серии — сверху.

Отключите электрический разъем. Измерьте сопротивление обмотки клапана. Норма — 6.5–8.5 Ом. Отклонение в любую сторону требует замены.

Проверьте отсутствие короткого замыкания обмотки на корпус. Мультиметр должен показать бесконечность.

Подайте на клапан 12 Вольт от внешнего источника. Золотник должен четко и звонко щелкнуть. Глухой звук или отсутствие реакции — клапан заклинен.

Демонтируйте клапан и осмотрите его сетчатый фильтр. Если фильтр забит, промойте его в ультразвуковой ванне или очистите карбклинером. При сильном загрязнении замените клапан в сборе.

Проверка давления масла и механизма дефазера:

Подключите механический манометр к контрольному отверстию системы смазки. Давление на горячем моторе на холостых не должно падать ниже 1.0 бар. Низкое давление — причина вялой работы дефазера.

С помощью сканера в режиме активных тестов подайте команду на изменение фазы и следите за фактическим углом. Если команда уходит, а угол не меняется, заклинена муфта дефазера или забит масляный канал.

Проверьте состояние моторного масла. Черное, густое масло с отложениями — частая причина выхода из строя системы VVT. Замените масло и промойте двигатель промывочным составом.

Проверка фаз газораспределения:

Если ошибка p1385 появилась сразу после замены ремня ГРМ, необходимо проверить правильность установки меток.

Совместите коленчатый вал с меткой ВМТ. Проверьте, совпадают ли метки на шкивах распредвалов с ответными метками на головке блока. Ошибка на один зуб критична.

На моторах с цепным приводом ГРМ проверьте натяжение цепи. Растянутая цепь создает фазовую ошибку, которую ECM интерпретирует как неисправность системы VVT.

Примеры из реальной практики ремонта

Subaru Forester с двигателем EJ253. Ошибка p1385 загорелась после того, как владелец самостоятельно помыл двигатель на мойке высокого давления. Сканер показал напряжение датчика детонации 4.98 Вольт. При осмотре разъема датчика под впускным коллектором была обнаружена вода, замкнувшая сигнальный контакт на соседний провод питания клапана адсорбера. Продувка разъема сжатым воздухом и обработка диэлектрической смазкой вернули напряжение к норме, ошибка была стерта.

Peugeot 308 с двигателем 1.6 THP. Код P1385 появился одновременно с потерей мощности и плавающими оборотами. Диагностика показала, что фактический угол впускного распредвала не меняется при подаче команды. При демонтаже клапана дефазера его сетка оказалась полностью забита коксом. Промывка клапана не помогла, так как золотник был изношен и клинил в корпусе. Замена клапана на новый и промывка масляной системы решили проблему. Причина — использование некачественного масла и редкая его замена.

Citroen C4 Picasso с мотором 1.6 VTi. Ошибка p1385 ошибка Пежо выскочила через два дня после замены ремня ГРМ в гаражном сервисе. Машина потеряла динамику, расход топлива резко вырос. Проверка фаз показала, что впускной распредвал смещен на один зуб относительно метки. Переустановка ремня с соблюдением заводской процедуры фиксации валов устранила код и восстановила нормальную работу двигателя.

Toyota Camry с мотором 2.4. Ошибка P1385 сочеталась с детонационным звоном при разгоне. Проверка показала, что болт датчика детонации был затянут моментом около 10 Нм из-за сорванной резьбы в блоке. Датчик вибрировал отдельно от блока, генерируя хаотичный сигнал. Ремонт резьбы спиральной вставкой и установка нового датчика с правильным моментом затяжки устранили и детонацию, и код.

Завершающие процедуры после ремонта

Каждый вариант ремонта требует обязательной финальной проверки.

Финальный контроль:

Сотрите коды ошибок из памяти ECM.

На бензиновых моторах с датчиком детонации проверьте показания сканера: на холостых напряжение должно быть стабильным около 2.5 Вольт, при резком нажатии на педаль газа допустимы кратковременные всплески.

На Peugeot и Citroen после замены клапана дефазера выполните процедуру обучения положения распредвала с помощью дилерского сканера или Launch, Autel.

Проведите дорожный тест в смешанном цикле. Контролируйте отсутствие детонации, провалов тяги и возврата ошибки.

Убедитесь, что мониторы готовности OBD-II завершили циклы самодиагностики.

Игнорирование ошибки P1385, будь то на Subaru с высоким напряжением в цепи детонации или на Peugeot с заклинившим дефазером, неизбежно ведет к дорогостоящему ремонту двигателя. Точная аппаратная диагностика с применением сканера, мультиметра и манометра позволяет определить первопричину, а не следствие, и выполнить ремонт однократно и с гарантированным результатом.
