Заводская расшифровка кода P1360 для различных производителей
Код DTC P1360 относится к диапазону P1xxx, который стандарт OBD-II зарезервировал для индивидуального использования автопроизводителями. Это ключевой момент для любого диагноста. В отличие от стандартизированных кодов P0xxx, значение P1360 кардинально меняется в зависимости от того, на автомобиле какой марки он был зафиксирован. Ошибка в интерпретации на начальном этапе неизбежно уводит диагностику в ложном направлении, приводит к бесполезной замене деталей и затягиванию ремонта.
На автомобилях Suzuki код P1360 является одним из наиболее часто встречающихся в практике сервисного обслуживания. Заводская формулировка звучит как "Crankshaft Position Sensor Circuit Malfunction" или "Неисправность цепи датчика положения коленчатого вала". В некоторых модификациях прошивок этот же код может быть описан как "CKP Sensor No Signal" или "CKP Sensor Range/Performance Problem". Суть неизменна: блок управления двигателем не получает достоверного сигнала от датчика коленвала либо получает сигнал, параметры которого выходят за допустимые пределы.
На автомобилях Suzuki код P1360 является одним из наиболее часто встречающихся в практике сервисного обслуживания. Заводская формулировка звучит как "Crankshaft Position Sensor Circuit Malfunction" или "Неисправность цепи датчика положения коленчатого вала". В некоторых модификациях прошивок этот же код может быть описан как "CKP Sensor No Signal" или "CKP Sensor Range/Performance Problem". Суть неизменна: блок управления двигателем не получает достоверного сигнала от датчика коленвала либо получает сигнал, параметры которого выходят за допустимые пределы.

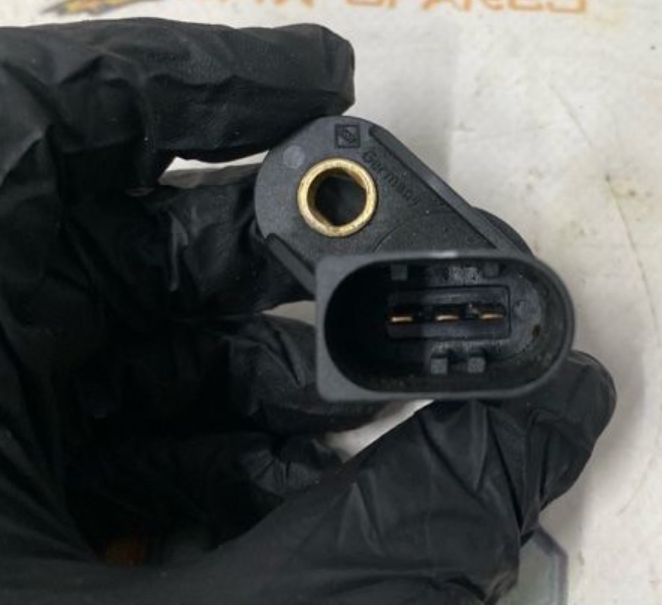

- Ошибка DTC P1360
- DTC_P1360.jpg (137.88 КБ) 84 просмотра
На некоторых моделях General Motors код P1360 может быть связан с системой зажигания и указывать на неисправность катушки зажигания десятого цилиндра либо на неисправность в цепи датчика положения распределительного вала.
Модельный ряд автомобилей, подверженных ошибке P1360
Для Suzuki:- Suzuki Grand Vitara второго и третьего поколений с двигателями J20A, H25A, H27A.
- Suzuki Vitara, Escudo с бензиновыми моторами.
- Suzuki SX4 с двигателями M16A, M18A.
- Suzuki Swift, Ignis с бензиновыми агрегатами.
- Suzuki Jimny с мотором M13A.
- Lexus LS460 с двигателем 1UR-FSE. Запрос p1360 lexus ls460 является одним из наиболее частотных по данной модели.
- Lexus GS460 с тем же мотором.
- Toyota Crown Majesta, Toyota Century с двигателями V8 и V12.
Причины возникновения ошибки P1360 на автомобилях Suzuki
Датчик положения коленчатого вала является критически важным элементом системы управления двигателем. Без его сигнала блок управления не может определить положение поршней, момент впрыска топлива и момент зажигания. На автомобилях Suzuki датчик CKP обычно выполнен по индуктивному принципу: внутри датчика находится катушка с магнитным сердечником. При прохождении зубьев задающего диска мимо сердечника в катушке наводится переменное напряжение. Частота и амплитуда этого сигнала несут информацию о частоте вращения и положении коленчатого вала.Код ошибка p1360 фиксируется блоком управления, когда сигнал датчика пропадает полностью, либо его амплитуда падает ниже порогового значения, либо в сигнале появляются пропуски и провалы.
Неисправность самого датчика положения коленвала
Это самая распространенная причина p1360 ошибка сузуки. Индуктивный датчик со временем теряет чувствительность. Обмотка может иметь обрыв или межвитковое замыкание. Магнитный сердечник размагничивается. Внутренняя изоляция проводов разрушается от тепловых циклов и вибраций. При полном отказе датчика двигатель либо не запускается вовсе, либо глохнет во время движения. При частичном отказе двигатель может работать, но с перебоями, и в памяти фиксируется код P1360.Характерный сценарий: автомобиль нормально заводится на холодную, но после прогрева двигателя до рабочей температуры внезапно глохнет. После остывания мотора запуск снова становится возможным. Это объясняется тепловым расширением обмотки датчика, при котором микроскопический обрыв внутри провода размыкается.
Загрязнение или повреждение задающего диска
Задающий диск (зубчатый венец) напрессован на шкив коленчатого вала или на маховик, в зависимости от конструкции двигателя. Его зубья могут быть повреждены при неквалифицированном ремонте. На зубья может налипать грязь, масло, металлическая стружка. При прохождении загрязненного или поврежденного зуба мимо датчика сигнал искажается, и блок управления теряет синхронизацию.Неправильный воздушный зазор между датчиком и задающим диском
Зазор между торцом датчика и зубьями задающего диска должен находиться в строго определенном диапазоне, обычно 0.5-1.5 мм. Если зазор увеличен, амплитуда сигнала падает. На низких оборотах сигнал становится настолько слабым, что блок управления перестает его различать. Причиной увеличения зазора может быть ослабление крепежного болта датчика, износ его посадочного места, деформация кронштейна.Повреждение проводки или разъема датчика
Проводка датчика CKP на Suzuki часто проложена вблизи горячих деталей двигателя. Изоляция проводов со временем дубеет и трескается. Возможен обрыв медной жилы внутри изоляции или короткое замыкание на массу. Разъем датчика может быть окислен из-за попадания влаги. Экранирующая оплетка провода (если она предусмотрена конструкцией) может быть повреждена, что приводит к наводкам на сигнальную цепь.Пример из диагностической практики: Suzuki Grand Vitara 2007 года, двигатель J20A. Жалоба на периодическое отключение двигателя во время движения. Сканер показал ошибка p1360. Проверка сопротивления датчика CKP показала 480 Ом, что находится в пределах нормы для данного мотора (400-600 Ом). Однако при покачивании разъема датчика сопротивление скакало до бесконечности. При детальном осмотре обнаружено, что изоляция провода внутри разъема разрушилась, и медная жила держалась на двух-трех волосках. Замена разъема с перепайкой проводов устранила проблему.
Проблемы с экранированием сигнального провода
Индуктивный датчик CKP генерирует слабый аналоговый сигнал. Для защиты от электромагнитных помех сигнальный провод заключается в экранирующую оплетку. Если оплетка повреждена или ее контакт с массой нарушен, на сигнал наводятся помехи от системы зажигания. Блок управления может ложно интерпретировать помехи как сигналы от дополнительных зубьев, теряет синхронизацию и фиксирует P1360.Причины возникновения P1360 на Lexus LS460
На Lexus LS460 с двигателем 1UR-FSE код P1360 может иметь иную трактовку, связанную с системой зажигания. Двигатели серии UR оснащены системой прямого впрыска и сложной системой зажигания с индивидуальными катушками и ионизационным детектированием пропусков.Запрос p1360 lexus ls460 часто приводит диагноста к неисправности катушки зажигания конкретного цилиндра. В зависимости от версии прошивки, код P1360 может указывать на неисправность цепи катушки зажигания либо на неисправность датчика ионизации (встроенного в катушку). Также на некоторых прошивках этот код может быть привязан к датчику положения коленчатого вала.
Причины на Lexus LS460:
- Отказ индивидуальной катушки зажигания. На моторах 1UR-FSE катушки работают в очень тяжелых тепловых условиях, их ресурс ограничен.
- Отказ датчика положения коленчатого вала. Двигатель 1UR-FSE использует датчик Холла или магниторезистивный датчик, который со временем деградирует.
- Повреждение жгута проводки в моторном отсеке. LS460 имеет плотную компоновку, жгуты подвержены перетиранию и перегреву.
- Загрязнение или износ свечей зажигания, приводящие к перегрузке катушек и их отказу.
Можно ли продолжать движение с ошибкой P1360
Для автомобилей Suzuki
Ошибка p1360 ошибка сузуки связана с датчиком коленчатого вала, который является первичным источником синхронизации для всей системы управления двигателем. Если сигнал датчика пропадает полностью, двигатель глохнет. Это может произойти внезапно во время движения. Отказ рулевого усилителя и усилителя тормозов при заглохшем двигателе создает прямую угрозу безопасности.Если сигнал датчика нестабилен, двигатель может работать с перебоями, глохнуть на холостом ходу, не запускаться после остановки. В любом из этих сценариев эксплуатация автомобиля небезопасна. Эвакуация настоятельно рекомендуется.
В редких случаях, когда ошибка P1360 зафиксирована как сохраненная (не активная), и двигатель работает нормально, допустимо движение до сервиса. Однако при первых признаках нестабильной работы (плавание оборотов, провалы, самопроизвольные остановки) следует немедленно прекратить движение.
Для Lexus LS460
Если P1360 на LS460 связан с отказом катушки зажигания, один из восьми цилиндров перестает работать. Двигатель переходит в аварийный режим с отключением форсунки проблемного цилиндра. Появляется вибрация, падает мощность. Движение с неработающим цилиндром нежелательно из-за риска повреждения катализатора и дисбаланса двигателя. Если лампа Check Engine мигает, необходима немедленная эвакуация. Если лампа горит постоянно, допустимо аккуратное движение до сервиса на расстояние не более 15-20 километров.Если P1360 на LS460 связан с датчиком коленвала, последствия аналогичны ситуации с Suzuki: двигатель может заглохнуть в любой момент. Эксплуатация опасна, эвакуация обязательна.
Процедура исправления ошибки P1360 на Suzuki
Ниже представлен подробный алгоритм, основанный на заводской документации Suzuki и обобщенном опыте независимых сервисов.Шаг 1. Компьютерная диагностика и анализ стоп-кадра
Подключите сканер к диагностическому разъему. Выполните полное считывание кодов неисправностей. Запишите все активные и сохраненные коды. Особое внимание уделите стоп-кадру: обороты двигателя, температура охлаждающей жидкости, скорость автомобиля в момент регистрации ошибки. Если ошибка была зафиксирована на нулевых оборотах, это указывает на то, что сигнал пропал при попытке запуска или при движении накатом.Если сканер позволяет, просмотрите параметры в реальном времени. Обратите внимание на параметр "Engine Speed" (обороты двигателя). При работающем двигателе значение должно быть стабильным. Провалы до нуля с мгновенным восстановлением указывают на потерю сигнала датчика CKP.
Шаг 2. Визуальный осмотр датчика и проводки
Датчик CKP на двигателях Suzuki серии J и H обычно расположен в передней части двигателя, рядом со шкивом коленчатого вала. На двигателях серии M он может находиться со стороны коробки передач, у маховика.- Осмотрите разъем датчика. Контакты должны быть чистыми, без следов коррозии и окисления.
- Осмотрите проводку на предмет перетирания, оплавления, трещин изоляции.
- Проверьте надежность крепления датчика. Ослабленный болт может привести к изменению воздушного зазора.
- Осмотрите экранирующую оплетку сигнального провода. Ее контакт с массой должен быть надежным.
Шаг 3. Проверка сопротивления датчика CKP
Отключите разъем датчика. Мультиметр переведите в режим измерения сопротивления на предел до 2 кОм.| Двигатель Suzuki | Нормативное сопротивление датчика CKP |
|---|---|
| J20A | 400-600 Ом при 20°C |
| H25A, H27A | 350-550 Ом при 20°C |
| M13A, M16A, M18A | 450-650 Ом при 20°C |
Шаг 4. Проверка выходного сигнала датчика
Для этого шага потребуется осциллограф или мультиметр с функцией измерения переменного напряжения и частоты.- Подключите щупы осциллографа к контактам разъема датчика.
- Прокрутите двигатель стартером.
Если осциллографа нет, мультиметр в режиме измерения переменного напряжения должен показывать значение не менее 0.5-1.0 В при прокрутке стартером.
Шаг 5. Проверка воздушного зазора
Измерьте зазор между торцом датчика и зубьями задающего диска. Для этого можно использовать пластилиновый слепок или набор щупов (если доступ позволяет). Нормальный зазор для двигателей Suzuki составляет 0.5-1.5 мм. Если зазор выходит за эти пределы, отрегулируйте его. На некоторых моделях регулировка осуществляется установкой прокладок под датчик.Шаг 6. Проверка проводки до блока управления
Если датчик и зазор в норме, проверьте целостность проводки от разъема датчика до блока управления.- Прозвоните сигнальный провод. Сопротивление должно быть менее 1.5 Ом и не меняться при шевелении жгута.
- Проверьте отсутствие короткого замыкания сигнального провода на массу и на питание.
- Проверьте целостность экранирующей оплетки и качество ее контакта с массой.
Шаг 7. Проверка задающего диска
Если все предыдущие шаги не выявили причину, необходимо осмотреть задающий диск. Для этого может потребоваться снятие шкива коленвала или коробки передач. Осмотрите все зубья. Они должны быть целыми, без сколов и погнутостей. На поверхности зубьев не должно быть налипшей грязи, масла или металлической стружки.Устранение ошибки P1360 на Lexus LS460
На LS460 алгоритм зависит от того, к какой системе относится код в данной прошивке.Если код относится к системе зажигания
- Считайте сопутствующие коды. Если есть код пропусков в конкретном цилиндре, локализуйте проблему перестановкой катушек.
- Проверьте свечи зажигания. На 1UR-FSE свечи имеют увеличенный ресурс, но при пробегах за 100 тысяч километров требуют замены.
- Проверьте проводку катушек. На LS460 жгут проложен под впускным коллектором и подвержен тепловому воздействию.
Если код относится к датчику коленвала
- Датчик CKP на 1UR-FSE — магниторезистивного типа. Измерьте его сопротивление и сравните с нормой.
- Проверьте наличие сигнала осциллографом при прокрутке стартером.
- Проверьте проводку до ЭБУ. На LS460 блок управления расположен в моторном отсеке, и его разъемы могут быть подвержены коррозии.
Характерные ошибки при диагностике P1360
- На Suzuki при ошибке P1360 сразу меняют датчик коленвала, не проверив проводку и разъем. После замены датчика ошибка возвращается, так как истинная причина была в окисленном контакте разъема.
- При проверке датчика CKP ограничиваются только измерением сопротивления. Это не выявляет перемежающуюся неисправность, которая проявляется только при нагреве. Обязательно проверяйте датчик осциллографом на горячем двигателе.
- Игнорируется проверка задающего диска. Датчик исправен, проводка цела, а сигнал искажен из-за погнутого зуба венца. Визуальный осмотр диска обязателен при отсутствии других причин.
- На Lexus LS460 путают трактовки P1360 для разных прошивок. Прежде чем приступать к ремонту, уточните по заводской документации, к какой системе относится данный код на конкретном автомобиле.
- Замена датчика CKP на неоригинальный. Индуктивные датчики имеют критически важные параметры, и дешевые аналоги часто не обеспечивают требуемой амплитуды сигнала, особенно при низких оборотах.
