Ошибка DTC P1349 — детальное руководство по диагностике и ремонту системы VVT-i

Сообщение

Техническая расшифровка кода P1349

Код DTC P1349 имеет принципиально разное значение в зависимости от марки автомобиля. В системах управления Toyota и Lexus он связан исключительно с механизмом изменения фаз газораспределения VVT-i. В автомобилях французского концерна PSA Peugeot Citroen этот же код означает совершенно иную неисправность. Данное руководство построено таким образом, чтобы охватить обе ветви диагностики без путаницы между ними.

Для двигателей Toyota заводское описание кода выглядит как "VVT System Malfunction (Bank 1)" или в адаптированном переводе "Неисправность системы VVT-i, банк 1". Блок управления двигателем фиксирует ошибка p1349 в тот момент, когда фактический угол поворота распределительного вала, измеряемый датчиком положения распредвала, не совпадает с требуемым значением, которое ECM пытается установить через клапан управления муфтой VVT-i. Несоответствие фиксируется на протяжении определенного временного интервала или количества рабочих циклов, что указывает на механический или гидравлический отказ системы.

Для Peugeot и Citroen код P1349 расшифровывается как "Ignition Coil 4 Primary/Secondary Circuit Malfunction" или неисправность катушки зажигания четвертого цилиндра. Это сбивает с толку мастеров, привыкших к трактовке Toyota. При диагностике p1349 citroen или p1349 peugeot следует сразу переходить к проверке системы зажигания, а не муфты VVT-i.

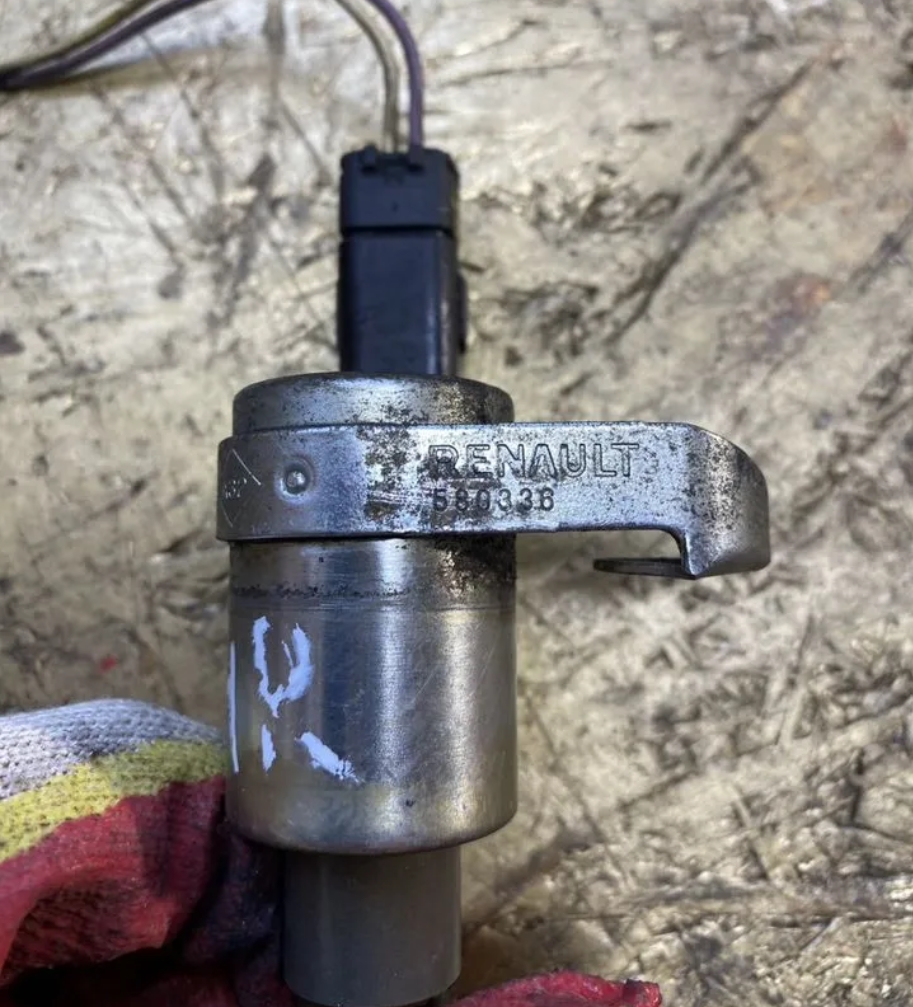

: Ошибка DTC P1349; DTC_P1349.jpg (507.38 КБ) 311 просмотров

Модельный ряд автомобилей с ошибкой P1349

Код dtc p1349 toyota охватывает широчайший спектр моделей, оснащенных бензиновыми двигателями с фирменной системой изменения фаз. Перечислим наиболее подверженные этой неисправности агрегаты и машины.

Для двигателей серии ZZ:

Toyota Corolla, Allion, Premio, Avensis, Celica с моторами 1ZZ-FE (1.8 литра) и 3ZZ-FE (1.6 литра). Двигатели этого семейства дают p1349 1zz чаще других из-за конструктивных особенностей натяжителя цепи ГРМ.

Toyota Vista, Will VS, Caldina, RAV4 первого поколения.

Для двигателей серии NZ:

Toyota Vitz, Platz, Ist, FunCargo, Corolla Runx, Sienta с моторами 1NZ-FE и 2NZ-FE. Ошибка p1349 ошибка тойота 1nz fe часто сопровождается характерным стуком при холодном запуске.

Для двигателей серии AZ:

Toyota Camry, RAV4, Ipsum, Avensis, Estima с двигателями 2AZ-FE. Запрос p1349 ошибка тойота 2az fe актуален для автомобилей с пробегом от 150 тысяч километров.

Отдельно стоит упомянуть Toyota Opa — компактвэн на платформе Corolla. Запрос тойота опа ошибка p1349 стабильно встречается в диагностических форумах, поскольку эта модель оснащалась двигателем 1ZZ-FE и имеет стандартные для него болячки.

Toyota Ipsum первых поколений с моторами 1AZ-FSE и 2AZ-FE также попадает в зону риска. Запросы p1349 ipsum 2004 и p1349 ipsum 2002 встречаются с одинаковой частотой. На этих автомобилях ситуация усугубляется стесненной компоновкой моторного отсека, что ускоряет тепловую деградацию масла.

Более старые моторы серии G также подвержены этой ошибке. Запрос ошибка p1349 mark 2 110 1gfe указывает на то, что система VVT-i, появившаяся на поздних версиях двигателей 1G-FE с фазой BEAMS, работает с отклонениями.

Список моделей для французского концерна, где p1349 1352 citroen часто идут в связке:

Citroen C4, C5 первого поколения с двигателями 1.6 и 2.0.

Peugeot 307, 407 с аналогичными бензиновыми агрегатами.

Citroen Berlingo, Xsara Picasso.

Причины возникновения ошибки P1349 на Toyota

Для понимания причин необходимо четко представлять алгоритм работы системы VVT-i. Блок управления, основываясь на оборотах двигателя, нагрузке, температуре охлаждающей жидкости и положении дроссельной заслонки, вычисляет оптимальный угол перекрытия впускных клапанов. Затем ECM подает сигнал с широтно-импульсной модуляцией на электромагнитный клапан OCV (Oil Control Valve). Клапан дозирует подачу моторного масла под давлением в рабочую полость муфты VVT-i. Муфта проворачивается относительно звезды распредвала, изменяя фазу. Датчик положения распредвала (CMP) сообщает в ECM реальный угол. Если реальный угол стабильно расходится с заданным более чем на 5-8 градусов, фиксируется p1349 ошибка тойота.

Загрязнение или отказ клапана OCV

Клапан управления муфтой — соленоид, перемещающий золотник. Золотник распределяет масло по каналам. Со временем на деталях клапана оседают смолы и лаковые отложения из моторного масла. Золотник начинает заедать в гильзе. На холодном моторе, пока масло густое, заедание проявляется особенно сильно. На горячем моторе масло разжижается, и клапан может работать почти нормально. Это типичная картина, когда ошибка p1349 1zz проявляется только на прогреве и пропадает после сброса.

Низкое давление или недостаточный уровень масла

Система VVT-i критически зависима от давления в масляной магистрали. При падении уровня масла ниже отметки L на щупе масляный насос начинает хватать воздух. Муфта не получает гидравлической энергии для проворота. ECM дает команду на смещение фазы, а распредвал остается в исходном положении. Рассогласование фиксируется, записывается P1349. Эта причина — самая первая, которую следует проверить, особенно если ошибка p1349 ошибка тойота возникла внезапно без предшествующих симптомов.

Растяжение или перескок цепи ГРМ

На моторах 1ZZ-FE применяется цепь с пластинчатой конструкцией звеньев. При пробегах за 150 тысяч километров цепь растягивается, натяжитель выбирает весь свободный ход. В какой-то момент натяжителя перестает хватать, фазы газораспределения уходят относительно коленчатого вала. Датчик положения распредвала фиксирует постоянное статическое смещение, которое система VVT-i уже не может компенсировать. Модуль ECM воспринимает это как неисправность системы изменения фаз и выдает код ошибки p1349.

На Toyota Ipsum с мотором 2AZ-FE растяжение цепи сопровождается характерным цокотом при запуске. В одном из задокументированных случаев при диагностике p1349 ipsum 2004 фактическое смещение фазы достигало 12 градусов при допустимых 5. После замены цепи ГРМ ошибка была полностью устранена.

Неисправность датчика положения распределительного вала

Датчик CMP на моторах ZZ и NZ расположен в неудобном месте, подвержен перегреву и попаданию масла на контакты разъема. Если датчик выдает нестабильный сигнал, ECM может ложно интерпретировать это как уход фазы и записать p1349 toyota. Проверка датчика осциллографом — обязательный этап при диагностике, если уровень масла в норме, а клапан исправен.

Механический износ муфты VVT-i

Внутренние лопасти муфты и корпус со временем изнашиваются. Появляется радиальный люфт. Масло начинает перетекать между полостями опережения и запаздывания, минуя лопасти. Муфта не может удерживать заданное положение. На холостых оборотах это может быть незаметно, но при повышении оборотов давление масла растет, утечки усиливаются, и рассогласование становится критическим. Особенно характерна эта неисправность для моторов 2AZ-FE с их склонностью к повышенному расходу масла из-за залегания колец. Запрос p1349 ошибка тойота 2az fe часто сопровождается жалобами на масложор и утренний стук муфты.

Неисправность блока управления двигателем

Редкая, но возможная причина. Выход из строя драйвера клапана OCV в блоке ECM приводит к тому, что клапан либо всегда закрыт, либо всегда открыт. Система VVT-i не работает в принципе, и P1349 фиксируется как активная ошибка, не поддающаяся сбросу.

Причины возникновения P1349 на Citroen и Peugeot

Для PSA Peugeot Citroen код P1349 не имеет никакого отношения к системе изменения фаз. Данная ошибка указывает на неисправность катушки зажигания четвертого цилиндра. Более того, часто она идет в паре с кодом P1352, который свидетельствует об отсутствии ионизационного сигнала с той же катушки. Запрос p1349 1352 citroen характерен для двигателей серии TU (TU5JP4 объемом 1.6 литра) и EW (2.0 литра).

Причины:

Пробой катушки зажигания четвертого цилиндра. Катушка на моторах PSA выполнена в виде блока с двумя выходами или индивидуально, в зависимости от года выпуска.

Обрыв или короткое замыкание в проводке низковольтного разъема катушки.

Отказ драйвера катушки в блоке управления (блоки Magneti Marelli или Bosch).

Свеча зажигания с критическим износом, вызывающая пробой вторичной цепи на "массу".

Ошибка p1349 ситроен не относится к тяжелым механическим повреждениям, но требует оперативного вмешательства из-за риска повреждения катализатора несгоревшим топливом.

Можно ли продолжать движение с кодом P1349

Вопрос решается дифференцированно, в зависимости от производителя автомобиля и сопутствующих симптомов.

Для Toyota и Lexus

При активной ошибке P1349 блок управления переводит систему VVT-i в аварийный режим. Муфта фиксируется в положении максимального запаздывания (или в том положении, в котором она находилась в момент отказа, в зависимости от стратегии прошивки). Двигатель теряет эластичность на низких оборотах, увеличивается расход топлива. Если проблема только в электрике или грязном масле, кратковременная эксплуатация возможна. Но если присутствует механический стук при запуске, скрежет или металлические звуки из-под клапанной крышки, эксплуатацию следует немедленно прекратить. Разрушенная муфта VVT-i может рассыпаться, и ее осколки попадут в масляный поддон или маслозаборник, что приведет к масляному голоданию и задирам вкладышей.

Опасность растянутой цепи ГРМ на моторах 1ZZ-FE и 2AZ-FE нельзя недооценивать. Эти двигатели являются "втыковыми", то есть при перескоке цепи клапаны встречаются с поршнями. Для автомобилей тойота опа ошибка p1349 не должна игнорироваться ни при каких обстоятельствах, если пробег превышает 150 тысяч километров и цепь ни разу не менялась.

Признаки, требующие немедленной эвакуации:

Резкий металлический стук или треск при запуске двигателя, который затихает через 1-2 секунды.

Двигатель работает с перебоями, плавают обороты холостого хода.

Лампа давления масла загорается одновременно с Check Engine.

Горит или мигает индикатор Check Engine, и динамика автомобиля значительно ухудшилась.

Если двигатель работает ровно, но просто загорелся Check Engine, и код ошибки p1349 считан как единственный — можно осторожно доехать до сервиса.

Для Citroen и Peugeot

При P1349 четвертый цилиндр не работает. Двигатель троит, вибрация ощущается во всем кузове. Эксплуатация в таком режиме крайне нежелательна. Топливо, впрыскиваемое форсункой четвертого цилиндра, не сгорает и попадает в каталитический нейтрализатор, где дожигается, вызывая его оплавление. Для p1349 citroen правило простое: если машина троит, вызывайте эвакуатор или, в крайнем случае, отключите электрический разъем форсунки четвертого цилиндра (чтобы топливо не подавалось) и двигайтесь очень медленно до ближайшего сервиса.

Пошаговый алгоритм исправления ошибки P1349 на Toyota

Нижеприведенная методика представляет собой синтез заводских инструкций Toyota и опыта практикующих диагностов. Она охватывает все основные случаи, от простого низкого уровня масла до замены муфты VVT-i.

Шаг 1. Проверка уровня и состояния моторного масла

Это действие выполняется в первую очередь при любом обращении по коду P1349.

Установите автомобиль на ровную площадку.

Заглушите двигатель и подождите 5-7 минут для стекания масла в поддон.

Извлеките щуп, протрите его и вставьте обратно до упора. Затем снова извлеките.

Уровень должен находиться точно между отметками L и F. Если он ниже L, долейте масло рекомендованной вязкости.

Оцените состояние масла визуально. Черное, густое масло с запахом гари говорит о том, что оно давно не менялось, и продукты окисления забили каналы системы VVT-i. В таком случае первым шагом должна быть замена масла и масляного фильтра с обязательной промывкой двигателя.

В одном из случаев тойота p1349 была устранена исключительно заменой масла. Toyota Vitz с мотором 2NZ-FE, пробег 120 тысяч километров, ошибка P1349 появлялась каждые 50-80 километров. Масло оказалось вязкостью 10W-40 (залито предыдущим владельцем) вместо рекомендованного 5W-30. Замена на оригинальное Toyota 5W-30 и сброс адаптаций решили проблему полностью.

Шаг 2. Считывание и анализ данных с датчиков в реальном времени

Подключите диагностический сканер с поддержкой протокола Toyota. Найдите в списке параметров PID, относящиеся к системе VVT-i:

VVT Aim Angle (Bank 1) — требуемый угол.

VVT Change Angle (Bank 1) — фактический угол.

VVT OCV Duty (Bank 1) — скважность управления клапаном.

На холостом ходу прогретого двигателя требуемый угол должен быть близок к нулю (0-2 градуса), и фактический угол должен за ним повторять с минимальной задержкой. Резко поднимите обороты до 3000-4000 об/мин и удерживайте. Требуемый угол должен вырасти до 20-30 градусов (зависит от прошивки), и фактический угол обязан подтянуться к нему в течение 1-2 секунд.

Если фактический угол остается на нуле при любых оборотах, клапан OCV не открывается (проблема в клапане, проводке или блоке ECM). Если фактический угол меняется, но с большой задержкой и амплитудой меньше требуемой — проблема в гидравлике или механике муфты.

Шаг 3. Проверка клапана OCV

Клапан расположен на головке блока цилиндров, со стороны впускного коллектора или передней крышки, в зависимости от модели двигателя.

Отсоедините электрический разъем.

Измерьте сопротивление между контактами клапана. Для двигателей 1ZZ-FE и 1NZ-FE нормативное значение: 6.9 - 7.9 Ом при 20°C. Для 2AZ-FE норма: 6.5 - 7.5 Ом.

Измеренное сопротивление	Интерпретация
Менее 5 Ом	Межвитковое замыкание. Клапан заменить.
7.0 - 8.0 Ом	Норма. Переходите к механическому тесту.
Более 10 Ом или бесконечность	Обрыв обмотки. Клапан заменить.

Для механического теста подайте на контакты клапана напряжение 12 В от аккумулятора (соблюдайте полярность — обычно значения не имеет, но лучше свериться со схемой). Исправный клапан издает четкий металлический щелчок. Если звук глухой или отсутствует — золотник заклинен.

Очистка клапана OCV

Часто клапан удается восстановить очисткой, что полностью устраняет p1349 ошибка тойота без замены детали.

Демонтируйте клапан с двигателя. Для этого открутите крепежный болт (головка на 10 или 12).

Извлеките клапан из посадочного отверстия. Будьте готовы к тому, что вытечет немного масла.

Открутите центральный винт, фиксирующий золотник (на некоторых моделях клапанов этот этап невозможен, так как корпус неразборный).

Промойте все детали очистителем карбюратора. Особое внимание уделите сетчатому фильтру — он должен быть прозрачным.

Продуйте все каналы сжатым воздухом.

Установите клапан обратно, предварительно смазав уплотнительное кольцо свежим моторным маслом.

Пример из практики: Toyota Corolla с двигателем 1ZZ-FE, 2003 год. Ошибка p1349 1zz ошибка тойота периодически возникала при движении накатом и последующем резком ускорении. Клапан OCV имел налет лака коричневого цвета, сетка забита на 60%. После промывки и установки фактический угол VVT стал точно повторять требуемый, ошибка не возвращалась.

Шаг 4. Проверка давления масла

Если чистка или замена клапана OCV не дали результата, необходимо измерить давление масла механическим манометром.

Выверните датчик аварийного давления масла и установите на его место манометр с переходником.

Запустите двигатель и прогрейте его до рабочей температуры.

Замерьте давление на холостых оборотах. Минимально допустимое значение: 0.8-1.0 бар (зависит от двигателя).

Поднимите обороты до 3000 об/мин. Давление должно быть не менее 3.0-3.5 бар.

Низкое давление масла является прямой причиной отказа системы VVT-i. Причины низкого давления: забитый маслозаборник, изношенный масляный насос, разрушенные вкладыши коленвала. Это тяжелые механические неисправности, требующие капитального ремонта.

Шаг 5. Проверка меток ГРМ и состояния цепи

К этому этапу переходят, если давление масла в норме, клапан исправен, а рассогласование углов фиксируется сканером постоянно.

Снимите правое переднее колесо и подкрылок (для доступа к шкиву коленвала).

Снимите клапанную крышку.

Проворачивайте коленчатый вал по часовой стрелке до совмещения метки на шкиве коленвала с меткой "0" на нижней крышке ГРМ.

Осмотрите метки на звездах распредвалов. На 1ZZ-FE метки должны находиться строго горизонтально друг напротив друга.

Осмотрите цветные звенья цепи. Они должны точно совпадать с метками на звездах.

Если метки не совпадают хотя бы на ползвена — цепь растянута и требует замены. Для p1349 ошибка тойота 1zz fe это одна из самых частых причин при пробегах за 150 тысяч километров.

Характерный случай: Toyota Allion 1ZZ-FE, код ошибки p1349 и шум при запуске. Клиент обратился с жалобой на троение и потерю мощности. При проверке меток ГРМ обнаружено, что натяжитель цепи полностью вышел из корпуса, цепь просела настолько, что звезда впускного распредвала отставала на 3 зуба. Замена цепи, натяжителя и успокоителя вернула двигатель к нормальной работе.

Шаг 6. Замена муфты VVT-i

Самый трудоемкий этап. Муфта меняется при снятой цепи ГРМ. Перед заменой убедитесь, что муфта действительно неисправна. Признаки:

Радиальный люфт более 1 мм при попытке покачать звезду муфты.

Стук при запуске двигателя, указывающий на отказ стопорного штифта.

При подаче сжатого воздуха (5-6 бар) в каналы муфты она не проворачивается или проворачивается рывками.

При замене муфты обязательно замените цепь, натяжитель и все успокоители. Установка новой муфты на старую растянутую цепь приведет к повторному появлению P1349 уже через несколько тысяч километров.

Устранение ошибки P1349 на Citroen и Peugeot

Диагностика по французским автомобилям кардинально отличается.

Шаг 1. Локализация проблемного цилиндра

Сканер фиксирует P1349 как неисправность катушки четвертого цилиндра. Поменяйте местами катушку четвертого и первого цилиндров. Сбросьте ошибки и заведите двигатель. Если код сменился на P1346 (катушка первого цилиндра), неисправна катушка. Если код остался P1349 — проблема в проводке, свече или ЭБУ.

Шаг 2. Проверка свечи зажигания

Выверните свечу четвертого цилиндра. На двигателях TU5JP4 это простая операция. Осмотрите свечу на предмет пробоя изолятора, измерьте зазор (норма 1.0 мм). При малейших сомнениях замените свечу новой.

Шаг 3. Проверка проводки и разъемов

Проверьте целостность проводов, идущих к разъему катушки. На моторах PSA жгут часто перетирается о кронштейны. Восстановите поврежденные провода с помощью пайки и термоусадки.

Шаг 4. Диагностика блока управления

Для p1349 1352 citroen, где присутствуют оба кода одновременно, высока вероятность отказа драйвера в блоке управления. Диагностируется осциллографом по отсутствию управляющего импульса. Ремонт заключается в перепайке транзисторных ключей в ЭБУ.

Ошибки и заблуждения при ремонте

В диагностической практике накоплен ряд типичных просчетов, связанных с код ошибки p1349.

На Toyota с моторами 1ZZ-FE меняют клапан OCV, не проверив уровень масла. Ошибка возвращается через день, поскольку масляное голодание никуда не делось.

При p1349 ошибка тойота 1zz fe делают раскоксовку колец, надеясь решить проблему масложора. Но ошибка P1349 вызвана растянутой цепью, которую замена колец не исправит.

На Citroen меняют все четыре катушки, когда проблема была только в свече четвертого цилиндра. Катушки стоят серьезных денег, и их оптовая замена без диагностики необоснована.

Игнорирование стука при запуске. Многие владельцы Toyota привыкают к короткому треску при старте, считая его особенностью мотора. Это классический симптом умирающей муфты VVT-i. Если при появлении стука сразу заменить муфту, можно избежать обрыва цепи и капитального ремонта двигателя.

Заключительный алгоритм для мастера

При поступлении автомобиля Toyota с кодом P1349 протокол действий должен быть строгим и последовательным. Проверить масло. Считать текущие углы VVT сканером. Проверить сопротивление и подвижность клапана OCV. Если клапан исправен, а углы расходятся, замерить давление масла. Если давление в норме, вскрывать клапанную крышку и проверять метки ГРМ. При обнаружении растяжения цепи или люфта муфты — замена комплекта ГРМ с муфтой. Для Citroen и Peugeot с P1349 локализовать проблему перестановкой катушки и дальше идти по цепи: свеча, проводка, ЭБУ.

Данный подход, основанный на анализе десятков реальных случаев, включая ремонты p1349 1zz fe и p1349 ситроен, позволяет избежать замены исправных компонентов и гарантированно устранить неисправность с первого раза.
