Комплексная диагностика и ремонт при регистрации кода P1345 на различных платформах
Диагностический код DTC P1345 входит в перечень ошибок, расшифровка которых жестко привязана к производителю транспортного средства. В подавляющем большинстве случаев этот индекс указывает на критическое рассогласование сигналов между датчиком положения коленчатого вала (CKP) и датчиком положения распределительного вала (CMP). Неисправность фиксируется блоком управления двигателем (ECM/PCM) тогда, когда ожидаемый импульс от распредвала не приходит в расчетный временной интервал относительно опорной метки коленвала, либо приходит со смещением, превышающим порог адаптации.
Точная формулировка может варьироваться от "Camshaft Position Sensor Circuit Malfunction" до "Correlation Error", но суть остается единой: двигатель теряет синхронизацию фаз. Данный код является одним из наиболее частотных на автомобилях японского и американского производства, в частности, на платформах Toyota, Mazda, Opel и Chevrolet TrailBlazer.
Точная формулировка может варьироваться от "Camshaft Position Sensor Circuit Malfunction" до "Correlation Error", но суть остается единой: двигатель теряет синхронизацию фаз. Данный код является одним из наиболее частотных на автомобилях японского и американского производства, в частности, на платформах Toyota, Mazda, Opel и Chevrolet TrailBlazer.

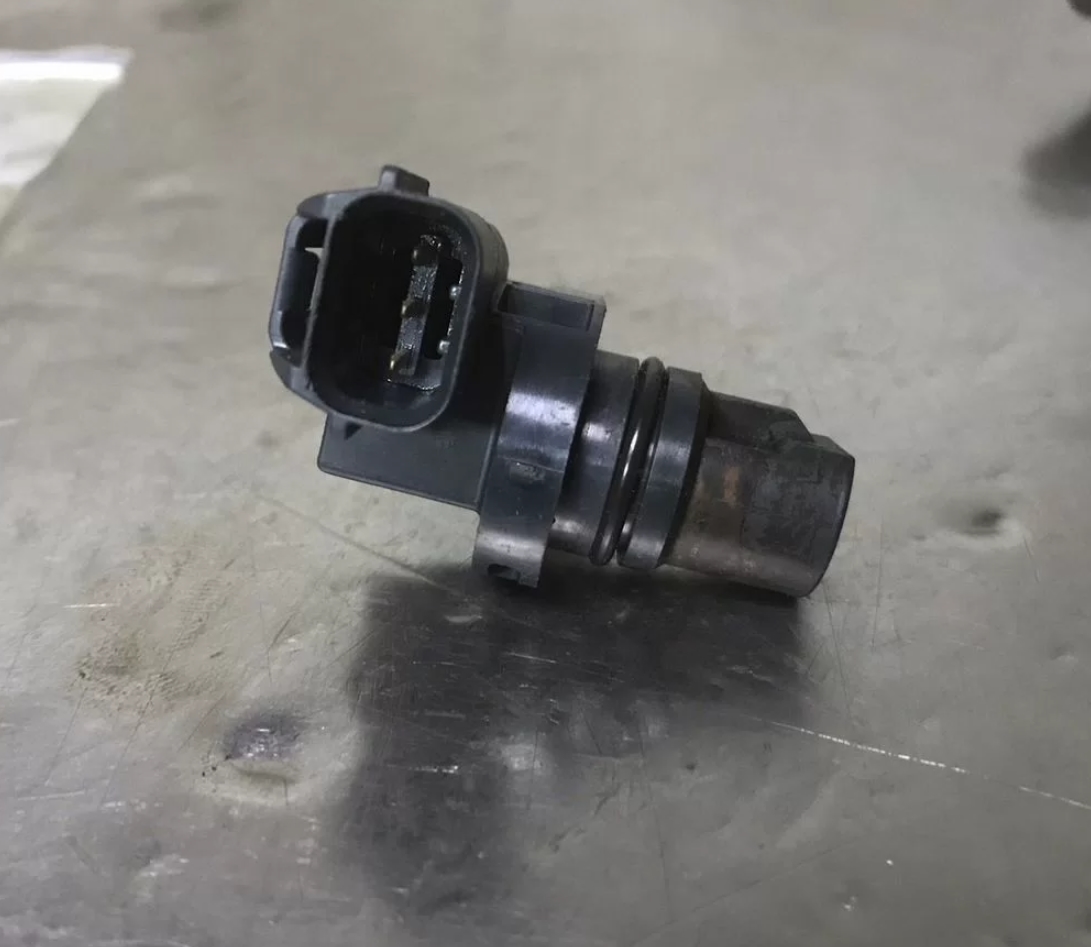

- Ошибка DTC P1345
- DTC_P1345.jpg (306.46 КБ) 93 просмотра
Специфика возникновения кода на автомобилях разных брендов
Несмотря на общую логику, инициализация ошибки p1345 имеет характерные отличия в зависимости от конструкции силового агрегата.P1345 на автомобилях Toyota
На моторах концерна Toyota, включая массовые агрегаты серий ZZ, NZ и AZ, устанавливаемые на Toyota Corolla, Avensis и RAV4, код p1345 toyota расшифровывается как неисправность в цепи датчика положения распределительного вала (CMP) либо ошибка корреляции с датчиком коленчатого вала (CKP). Система VVT-i активно использует данные CMP для расчета угла опережения впускного вала. При пропадании сигнала или его выходе за границы допуска блок управления отключает механизм изменения фаз, переходит на базовую карту зажигания и активирует индикатор Check Engine. В запущенных случаях на автомобилях с ошибка p1345 тойота наблюдаются провалы при разгоне и затрудненный пуск.P1345 на автомобилях Mazda
На моторах Mazda серий L (MZR) и F, код p1345 mazda часто ассоциируется не просто с некорректным сигналом, а с пропуском зубьев задающего диска или отрывом стружки, замыкающей индуктивный датчик. На практике диагносты сталкиваются с тем, что на Mazda 6 и Mazda 3 данная ошибка вылезает при малейшем повреждении проводки в гофре, идущей к датчику CMP со стороны генератора.P1345 на автомобилях Opel
На моделях Opel с двигателями Ecotec (Z16XEP, Z18XER) ошибка p1345 opel и ее производная p1345 0 opel напрямую связаны с некорректным сигналом датчика распредвала или сбоем синхронизации. Дополнительное обозначение "0" в некоторых сканерах указывает на нулевой уровень сигнала, что говорит об обрыве цепи или полном отказе датчика Холла. Вариант ошибки p1345 a ошибка опель часто фиксируется на автомобилях, где из-за некачественного масла закоксован электромагнитный клапан фазорегулятора, но ECM регистрирует это как электрическую неисправность датчика CMP.P1345 на Chevrolet TrailBlazer
Особого внимания заслуживает платформа GMT360 и ее производные с рядным шестицилиндровым мотором LL8 объемом 4.2 литра. Для владельцев Chevrolet Trailblazer LL8 2002 и близких годов выпуска код ошибки p1345 является системной проблемой. Здесь он конкретизируется как "Camshaft Position (CMP) Sensor Circuit Performance" и указывает на то, что сигнал датчика присутствует, но его форма, амплитуда или временной интервал не соответствуют ожидаемым параметрам PCM. На TrailBlazer это часто коррелирует с износом шестерен привода ГРМ.Причины, ведущие к активации кода P1345
Сбой синхронизации редко бывает случайным. Существует устоявшаяся группа факторов, инициирующих ошибка p1345.Неисправность датчика положения распредвала
- Термическая деградация полупроводникового элемента. Датчик Холла, установленный в головке блока, работает в зоне экстремального нагрева. Со временем чувствительность элемента падает, и он перестает различать магнитные метки реперного диска на высоких оборотах.
- Загрязнение торца датчика металлической пылью. Продукты износа постели распредвала скапливаются на магните датчика, создавая паразитный магнитный экран, глушащий сигнал.
Механические проблемы газораспределительного механизма
- Перескок ремня или цепи ГРМ. Даже смещение на один зуб фазы приводит к тому, что фронт сигнала датчика распредвала смещается за пределы временного окна, ожидаемого PCM относительно коленвала. Это самая опасная причина, чреватая встречей клапанов с поршнями.
- Износ натяжителя и успокоителя цепи. Ослабленная цепь "гуляет" при изменении оборотов, создавая динамическую ошибку корреляции, которая пропадает на холостом ходу и проявляется при разгоне.
- Разрушение задающего диска (репера) на распредвале. Встречается на старых моторах, где диск крепится запрессовкой и со временем проворачивается или трескается.
Дефекты электропроводки и питания
- Повреждение изоляции в зоне изгиба жгута. На Toyota Corolla проводка датчика распредвала часто перетирается о кронштейн генератора или впускной коллектор.
- Окисление контактов разъема CMP. Влага, проникающая через разбитое уплотнительное кольцо, создает зеленый налет, увеличивающий переходное сопротивление.
- Блуждающее опорное напряжение. Если на шине 5V или 12V есть просадка из-за короткого замыкания в другом датчике (например, датчике давления масла), сигнал CMP искажается.
Оценка возможности дальнейшего движения с ошибкой P1345
Решение о том, можно ли ехать своим ходом или требуется эвакуатор, зависит от характера сопутствующих симптомов.Если пуск двигателя происходит нормально, мотор работает ровно на холостом ходу, но горит Check Engine, и автомобиль демонстрирует вялый разгон без резкой детонации, допускается движение до станции техобслуживания. В этом случае ECM работает в обходном режиме по базовым картам.
Эвакуация необходима в следующих ситуациях:
- Двигатель не запускается, стартер крутит вхолостую, нет вспышек. Потеря синхронизации коленвала и распредвала может быть вызвана обрывом ремня ГРМ. Дальнейшие попытки пуска на моторах-интерференсах приведут к фатальной поломке.
- При работе прослушивается отчетливый металлический стук в передней крышке мотора или дребезг цепи. Это симптом разрушения натяжителя.
- Двигатель глохнет на ходу в поворотах. Скачок напряжения из-за ослабленной массы может гасить ЭБУ, что небезопасно для гидроусилителя руля и тормозной системы.
Подробная методология поиска и устранения неисправности
Ремонт требует логического подхода и последовательного исключения причин от простых электрических к сложным механическим.Этап 1: Визуальный осмотр и чтение параметров
Первым делом извлекается стоп-кадр (Freeze Frame) ошибки p1345. Важно зафиксировать, при каких оборотах и какой температуре охлаждающей жидкости возник сбой. Если ошибка фиксируется только на холодном двигателе или строго на прогретом, это сужает круг поиска.Далее осматривается разъем датчика CMP. На моторах LL8 Chevrolet TrailBlazer разъем находится в труднодоступном месте за двигателем, что способствует скоплению грязи и масла.
Этап 2: Проверка датчика осциллографом
Мультиметр не дает полной картины. Требуется снять осциллограмму с сигнального провода датчика. Игла-пробник прокалывает изоляцию сигнального провода, зажим подключается к массе.- На холостом ходу должен наблюдаться чистый меандр (сигнал прямоугольной формы) с четкими фронтами. Амплитуда для датчиков Холла — от 0 до 5 В или от 0 до 12 В.
- Наличие "дребезга", плавающих фронтов, снижение амплитуды до уровня логического нуля (менее 1.5 В) в пиках — признаки неисправного датчика.
- Сравните осциллограмму с сигналом ДПКВ. Временной интервал между импульсами должен быть стабильным. Плавающий сдвиг по фазе указывает на механическую проблему.
Этап 3: Электрические тесты без осциллографа
При отсутствии осциллографа используется мультиметр с режимом измерения частоты и скважности.- Сопротивление обмотки индуктивного датчика: 500 – 1500 Ом (для индуктивных) или проверка наличия опорного напряжения 5/12В на разъеме жгута (для Холла).
- Прозвонка целостности сигнального провода от разъема CMP до разъема ECM. Сопротивление — менее 0.5 Ом. При покачивании жгута контакт не должен теряться.
- Проверка замыкания сигнального провода на экран или корпус. Мегаомметр покажет утечку, если изоляция расплавилась о коллектор.
Этап 4: Проверка механической установки фаз
Это ключевой момент для p1345 ошибка тойота и других марок. Снимается верхняя крышка ГРМ. Коленчатый вал проворачивается до совмещения заводских меток на шкиве коленвала и нижней крышке. Метки на звездах распредвалов должны строго совпадать с рисками. Расхождение даже на ползуба является причиной неисправности и говорит о неправильной сборке или вытягивании цепи/ремня.На Chevrolet Trailblazer LL8 2002 с мотором 4.2 проверка осложнена отсутствием шпонок на звездах. При износе цепь проскальзывает, и клапанные фазы смещаются, что инициирует код ошибки p1345.
Этап 5: Проверка экранирования и наводок
Специфической причиной кода на p1345 opel являются высокочастотные помехи. Если рядом с сигнальным кабелем датчика CMP проложены нештатные провода ксенона, парктроника или силовой кабель вентилятора, наводки от них могут забивать слабый сигнал. Требуется проверка целостности экранной оплетки сигнального кабеля.Примеры из практики и характерные сценарии ремонта
Опыт ремонтных мастерских содержит сотни кейсов по устранению DTC P1345.Случай 1: Toyota Corolla — обрыв в жгуте.
Автомобиль Toyota Corolla 2007 года выпуска, двигатель 1ZZ-FE. Ошибка p1345 toyota corolla возникала хаотично. Замена датчика распредвала не дала результата. При детальной проверке обнаружен внутренний обрыв сигнального провода в изоляции в точке, где жгут касался острого края кронштейна впускного коллектора. На холодном моторе контакт был, при прогреве металл расширялся, и разрыв расходился. Пайка и термоусадка восстановили работу.
Случай 2: Mazda 3 — влияние старого масла.
На Mazda 3 с двигателем 1.6 MZR проявился код p1345 mazda в связке с P0012 (запаздывание фазы). Водитель жаловался на дизельный звук мотора. Осциллограф показал смещение сигнала CMP на 5 градусов на горячую. Причина — муфта VVT была забита шламом из-за нерегулярной замены масла и не могла вернуть вал в базовое положение. Промывка системы смазки и принудительная активация клапана через сканер очистили каналы, синхронизация восстановилась.
Случай 3: Opel Astra H — замыкание в датчике.
На Opel Astra H (Z16XER) с p1345 a ошибка опель двигатель не запускался. Сигнал с датчика CMP полностью отсутствовал. Проверка питания показала 12 В, масса цела. При снятии датчика выяснилось, что внутрь через корпус попала охлаждающая жидкость (тек радиатор), замкнув плату электроники. Замена датчика совместно с устранением течи решили проблему.
Случай 4: Chevrolet TrailBlazer — проскочившая цепь.
Автомобиль Chevrolet Trailblazer LL8 2002 поступил с жалобой на неровный холостой ход и кодом p1345 шевроле трейлблейзер. Параметры на сканере показывали, что угол опережения зажигания скачет, а сигнал CMP периодически выпадает. Механическая проверка меток ГРМ выявила, что цепь перескочила на одну секцию на звезде выпускного вала из-за полностью разрушенного башмака натяжителя. Потребовалась замена комплекта ГРМ.
Таблица контрольных значений для проверки цепи CMP при ошибке P1345
| Проверяемый узел | Нормативный показатель |
|---|---|
| Напряжение питания датчика (для Холла) | 11.5 – 12.6 В (или 4.9 – 5.1 В) |
| Сопротивление обмотки (для индуктивных ДПРВ) | 500 – 1500 Ом |
| Частота сигнала CMP на холостом ходу | Около 5 – 10 Гц (зависит от числа меток репера) |
| Фазовая ошибка (CMP относительно CKP) | Не более 2–3 градусов при стабильных оборотах |
