Ошибка DTC P1309 описание

DTC P1309 — это код, который на автомобилях Toyota, Lexus, Mazda, Kia и некоторых европейских марках расшифровывается как "Camshaft Position Sensor Circuit Malfunction" или "VVT-i/CVVT System Malfunction". Простыми словами, блок управления двигателем (ECM) фиксирует, что сигнал от датчика положения распределительного вала (CMP) некорректен, не синхронизирован с сигналом датчика коленвала, либо система изменения фаз газораспределения не может достичь целевого положения.

В отличие от большинства кодов серии P130x, которые на LADA и Toyota связаны с зажиганием, ошибка p1309 почти всегда указывает на проблему с механизмом газораспределения или его датчиками. Игнорирование этого кода может привести к серьезным повреждениям двигателя, особенно если причина в перескочившей цепи ГРМ или отказе системы VVT.

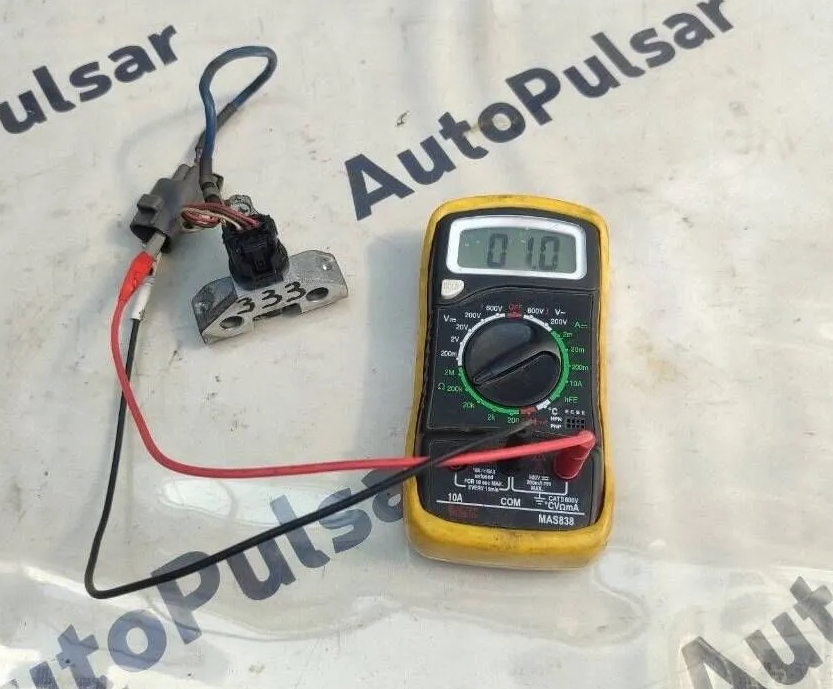

: P1309 Ошибка DTC; DTC_P1309.jpg (315.67 КБ) 172 просмотра

Причина возникновения ошибки

ECM постоянно сравнивает сигналы от датчика положения коленчатого вала (CKP) и датчика положения распределительного вала (CMP). Если фазы не совпадают, либо сигнал CMP пропадает или не меняется при команде на изменение фаз, фиксируется P1309.

Причины появления делятся на несколько групп:

Неисправность датчика положения распредвала

Отказ самого датчика CMP (внутренний обрыв, короткое замыкание, деградация чувствительного элемента)

Загрязнение датчика металлической стружкой (на магнитных датчиках)

Повреждение проводки датчика: перетирание, оплавление, обрыв

Окисление или коррозия контактов в разъеме датчика

Неправильный зазор между датчиком и задающим диском

Проблемы с системой изменения фаз газораспределения (VVT-i, CVVT)

Неисправность клапана управления маслом (OCV — Oil Control Valve): заклинивание, загрязнение, обрыв обмотки

Загрязнение масляных каналов системы VVT

Низкий уровень или низкое давление моторного масла

Использование масла неподходящей вязкости

Механический износ муфты VVT

Механические проблемы двигателя

Перескок цепи или ремня ГРМ на один или несколько зубьев

Растяжение цепи ГРМ

Износ натяжителя или успокоителя цепи

Проблемы с ECM

В редких случаях — неисправность блока управления

Можно ли продолжать движение на автомобиле или нужна эвакуация?

Если p1309 ошибка вызвана неисправностью датчика CMP или клапана OCV, двигатель будет работать, но в аварийном режиме — с потерей мощности, повышенным расходом топлива, нестабильным холостым ходом. Система VVT будет отключена, фазы газораспределения зафиксируются в базовом положении. В таком режиме до сервиса доехать можно в щадящем режиме.

Если же код вызван перескоком цепи ГРМ, последствия могут быть катастрофическими: на двигателях-«втыкателях» (где поршни встречаются с клапанами при нарушении фаз) это гарантированно приведет к загибу клапанов и дорогостоящему ремонту. Признаки перескока: двигатель работает с сильной вибрацией, слышны посторонние стуки, хлопки во впускном коллекторе, потеря компрессии. При таких симптомах немедленно глушите двигатель и вызывайте эвакуатор.

Если вы не уверены в причине ошибки, лучше перестраховаться и вызвать эвакуатор — риск повреждения двигателя при нарушении фаз ГРМ слишком высок.

Как исправить ошибку: подробные рекомендации по диагностике и ремонту

Для поиска причины как лечится ошибка p1309 потребуется мультиметр, диагностический сканер и механический манометр для проверки давления масла.

Шаг 1: Компьютерная диагностика

Подключите сканер и считайте все коды неисправностей. Запишите данные стоп-кадра

Обратите внимание на сопутствующие коды. P0011/P0012 (положение распредвала вне нормы), P0016/P0017 (корреляция CKP-CMP), P0340–P0349 (неисправность датчика CMP) часто сопровождают P1309

В режиме реального времени проверьте фактические и целевые углы положения распредвала. Если при изменении оборотов фактические значения не меняются или сильно отстают от целевых — проблема в системе VVT

Шаг 2: Проверка уровня и состояния масла

Проверьте уровень масла щупом. Низкий уровень — одна из самых частых причин ошибок VVT

Оцените состояние масла. Если оно грязное, давно не менялось или неподходящей вязкости — замените масло и фильтр

Механическим манометром измерьте давление масла на холостом ходу и при 3000 об/мин. Низкое давление — проблема в масляном насосе или износе двигателя

Шаг 3: Проверка датчика CMP

Найдите датчик положения распредвала (обычно на головке блока цилиндров). Отсоедините разъем и осмотрите контакты на коррозию

Мультиметром проверьте опорное питание датчика (должно быть 5 В или 12 В в зависимости от типа датчика) и сопротивление сигнального провода до ECM

Осциллографом проверьте форму сигнала датчика при прокрутке двигателя. Отсутствие сигнала или неправильная форма — замена датчика

Шаг 4: Проверка клапана OCV

Найдите клапан управления маслом VVT. Измерьте его сопротивление мультиметром (обычно 6–10 Ом). Обрыв или КЗ — замена клапана

С помощью сканера проведите активный тест клапана OCV. При изменении скважности сигнала должен быть слышен характерный щелчок

Демонтируйте клапан и осмотрите его на загрязнение. При необходимости промойте очистителем

Шаг 5: Проверка фаз ГРМ

Если датчики и клапан исправны, проверьте совпадение меток ГРМ. На некоторых двигателях для этого достаточно снять верхнюю крышку цепи/ремня

Если метки не совпадают — требуется переустановка цепи/ремня и проверка компрессии на предмет загнутых клапанов

Проверяемый параметр	Метод	Нормальное значение	Действие при неисправности
Уровень масла	Щуп	Между Min и Max	Долить масло
Давление масла (3000 об/мин)	Манометр	Не менее 3.0 бар	Диагностика масляного насоса
Сопротивление клапана OCV	Мультиметр	6–10 Ом	Заменить клапан
Сигнал датчика CMP	Осциллограф	Четкие прямоугольные импульсы	Заменить датчик

Примеры из практики

На форумах владельцев Toyota Corolla с двигателем 1ZZ-FE описан типичный случай: загорелся Check Engine, сканер показал P1309 и P0011. Двигатель работал с перебоями на холостых, расход топлива вырос. Проверка показала, что клапан OCV был забит отложениями из-за нерегулярной замены масла. Промывка клапана и замена масла с фильтром решили проблему.

Другой случай — Toyota Camry с двигателем 2AZ-FE. Ошибка p1309 появилась вместе с характерным треском при запуске. Диагностика показала растянутую цепь ГРМ и изношенный натяжитель. Цепь перескочила на один зуб, из-за чего фазы были нарушены, но клапаны не загнуло. Замена цепи, натяжителя и успокоителей восстановила нормальную работу.

На Mazda 6 с двигателем L8 P1309 проявилась из-за неисправного датчика CMP. Датчик выдавал хаотичный сигнал, ECM не мог синхронизировать фазы. Замена датчика полностью решила проблему.

Опытные механики подчеркивают: как лечится ошибка p1309 напрямую зависит от причины. Самое важное правило — начинать диагностику с самого простого и дешевого: проверить уровень и состояние масла. На Toyota с системой VVT-i использование масла неподходящей вязкости (например, 10W-40 вместо 5W-30) может вызывать медленную реакцию системы и появление ошибок. Также важно помнить: если ошибка P1309 появилась после замены ремня или цепи ГРМ, с вероятностью 99% метки установлены неправильно. В этом случае нельзя запускать двигатель до проверки фаз, если мотор «втыкательный». И наконец, при замене датчика CMP всегда проверяйте состояние задающего диска на распредвале — погнутые зубья или трещины могут вызывать повторные ошибки даже с новым датчиком.
