Ошибка DTC P1242: детальный разбор причин, диагностика и методы устранения

Если сканер считал DTC P1242, нужно быть готовым к тому, что расшифровка не будет универсальной. В отличие от стандартных кодов OBD-II (например, пропуски зажигания), этот код относится к категории специфических ошибок производителя. Это означает, что его значение кардинально меняется в зависимости от марки автомобиля и типа установленного блока управления.

На основе анализа технической документации различных автопроизводителей можно выделить три основные маски, под которыми появляется код P1242: неисправность системы контроля аварийного режима (Mitsubishi), проблемы с цепями управления топливоподачей и воздухом (Mini Cooper, Isuzu, Jaguar), а также ошибки турбонаддува (Subaru).

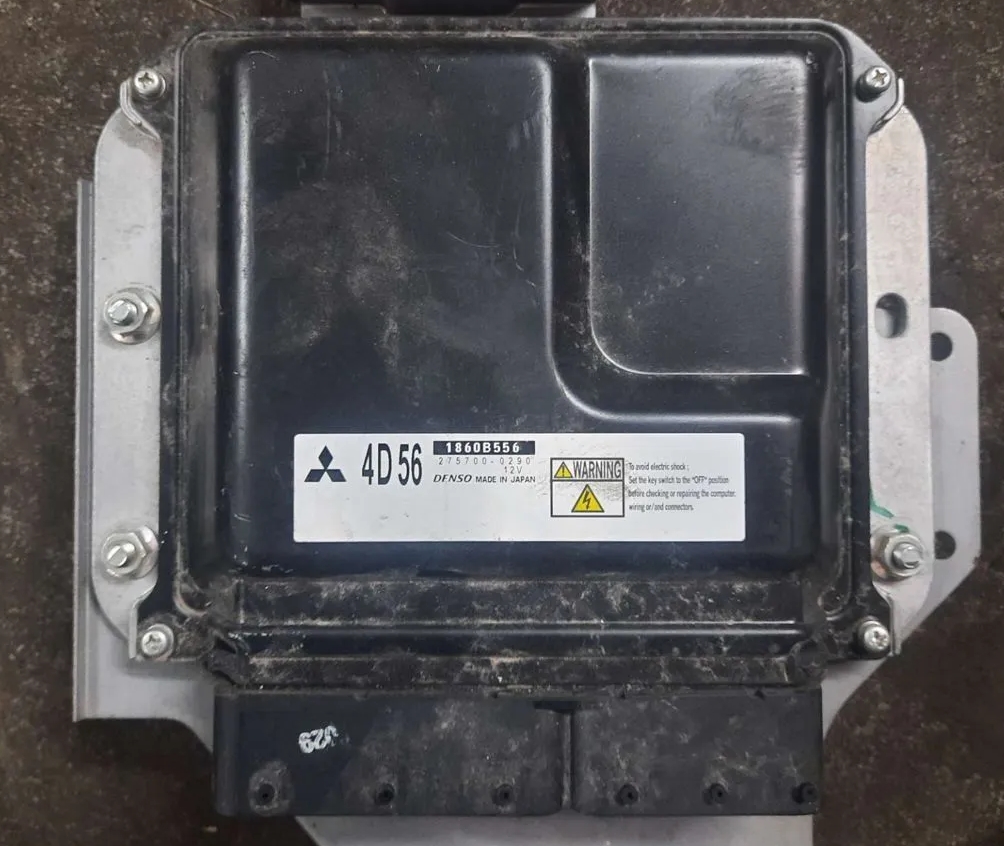

: P1242 Ошибка двигателя; DTC_P1242.jpg (434.68 КБ) 31 просмотр

Причина возникновения ошибки

Механизм установки DTC P1242 напрямую связан с тем, как блок управления (ECM) интерпретирует сигналы обратной связи. Разберем детально по группам автомобилей.

Аварийный режим и контроль оборотов (Mitsubishi)

На автомобилях Mitsubishi под кодом P1242 скрывается определение "Fail Safe Control Monitor". Суть ошибки не в механическом обрыве датчика, а в нарушении программной логики контроллера. ECM осуществляет мониторинг оборотов двигателя во время активации защитного (аварийного) режима (fail-safe) .

Условия установки кода

Диагностика запускается в момент нахождения системы в аварийном режиме. Если частота вращения коленчатого вала превышает расчетное (ожидаемое) значение для текущего положения дроссельной заслонки, ECM фиксирует несоответствие и прописывает ошибку .

Основная причина: Выход из строя внутреннего драйвера или логической схемы электронного блока управления двигателем (ECM)

Сопутствующий признак: Принудительный перевод дроссельной заслонки в положение по умолчанию (обычно чуть выше холостого хода), потеря приемистости

Проблемы электрических цепей форсунок и датчиков

Вторая большая группа причин — это физические повреждения проводки и исполнительных механизмов. Здесь DTC P1242 почти всегда указывает на разрыв или короткое замыкание в цепи управления.

Топливные форсунки (Mini Cooper, BMW)

На моделях Mini Cooper код связан с цепью управления топливной форсункой цилиндра №6 или №7 (зависит от конфигурации двигателя). ECM контролирует ток в цепи управления. Если драйвер форсунки обнаруживает неправильный ток (сопротивление отличается от эталонного из-за обрыва или короткого замыкания), подача топлива в этот цилиндр отключается .

Неисправна катушка топливной форсунки (измеренное сопротивление выходит за допуск)

Повреждена изоляция жгута проводов форсунок: перетертость о двигатель, оплавление, короткое замыкание на "массу" или "+"

Окисление или ослабление контактов в разъеме форсунки, попадание влаги после мойки двигателя

Датчики абсолютного давления и положения заслонки (Jaguar)

В автомобилях Jaguar код P1242 указывает на "высокий уровень входного сигнала датчика". Обычно это связано с цепями MAP-сенсора (абсолютное давление во впускном коллекторе) или датчика положения дроссельной заслонки (TP) .

Короткое замыкание сигнального провода датчика MAP на питание (опорное напряжение 5 В)

Обрыв "массы" датчиков, из-за чего сигнал "зависает" в верхнем пределе

Регулятор давления топлива (Isuzu)

На дизельных и бензиновых моторах Isuzu ошибка P1242 трактуется как "высокое напряжение в цепи регулятора давления топлива". Здесь проблема кроется либо в самом электромагнитном клапане регулятора, либо в подходящей к нему проводке .

Система двухступенчатого турбонаддува (Subaru)

На Subaru Legacy с системой Twin Turbo DTC P1242 указывает на неполадки в управлении наддувом, а именно на сбои в работе клапанов управления выхлопными газами и перепуском избыточного давления .

Заклинивание или некорректная работа соленоида управления Relief Valve 2

Механическая проблема с заслонкой exhaust control valve

Можно ли продолжать движение?

Ответ напрямую зависит от того, на каком автомобиле высветилась ошибка и какими симптомами это сопровождается.

Если у вас Mitsubishi и блок перешел в аварийный режим по коду P1242, движение формально возможно. Дроссельная заслонка переводится в фиксированное положение, ограничивающее мощность и обороты. Двигатель будет работать, но динамика разгона будет сильно ограничена. В некоторых случаях могут наблюдаться провалы при нажатии на педаль газа. Доехать до сервиса своим ходом на небольшой скорости, избегая загруженных трасс, допустимо. Длительная езда в таком режиме нежелательна, так как может маскировать другие неисправности.

Если ошибка связана с обрывом цепи форсунки (Mini, BMW), двигатель начнет "троить". Эксплуатация автомобиля с неработающим цилиндром крайне опасна для каталитического нейтрализатора. Несгоревшее топливо, попадая в выпускной коллектор, дожигается в "катализаторе", что приводит к его оплавлению и выходу из строя. В таком случае рекомендуется немедленно прекратить движение и вызвать эвакуатор, особенно если автомобиль дергается и ощущается запах бензина.

На Subaru при неисправностях турбины избыточное давление может привести к детонации и серьезным поломкам поршневой группы. Наддув лучше отключить и двигаться без него (если такое позволяет конструкция), но лучше сразу приступить к диагностике.

Игнорировать даже нестабильно горящий "Check Engine" с DTC P1242 нельзя. Исключением является только ситуация, когда код проявился как следствие неудачной мойки двигателя (как в случае с Mini Cooper на форумах) и автомобиль работает ровно. В этой ситуации нужно просто просушить контакты .

Как исправить ошибку: подробное руководство по диагностике

Учитывая разную природу кода, ремонт нужно начинать с точной идентификации автомобиля и считывания всех сохраненных данных.

Диагностика на Mitsubishi (Fail Safe Control Monitor)

Для работы потребуется фирменный сканер M.U.T.-III (или его качественный мультимарочный аналог с поддержкой протоколов Mitsubishi).

Пошаговая проверка

Соблюдая требование техники безопасности (зажигание "OFF"), подключите сканер к диагностическому разъему (DLC)

Включите зажигание и проверьте память неисправностей. Важный момент: DTC P1242 может быть вторичной ошибкой. Если есть другие коды, сначала нужно устранить их, так как они могли вызвать переход в аварийный режим

Сотрите код P1242, запустите двигатель и проверьте, появляется ли он снова. Если код возвращается как изолированный (других ошибок нет), а симптомы аварийного режима сохраняются, с вероятностью 99% потребуется замена электронного блока управления двигателем (ECM). Это подтверждается технической документацией: при активной ошибке процедура предусматривает замену ECM с последующей регистрацией ID-кода иммобилайзера

Если код после стирания не возвращается, неисправность носит "плавающий" (intermittent) характер. Следует проверить контакты питания и заземления ЭБУ, а также провести вибро-тест жгутов

Диагностика цепей форсунок и датчиков (Общий случай)

Если DTC P1242 на Mini, BMW или Isuzu связан с обрывом, работаем по классической схеме поиска обрыва.

Проверка форсунки мультиметром

Заглушите двигатель, отключите разъем от форсунки (например, №6 или №7, на которую указывает код)

Измерьте сопротивление между контактами форсунки в режиме омметра. Полученное значение сравните с паспортным (обычно это 11-17 Ом для бензиновых "бочковых" форсунок высокого сопротивления). Если прибор показывает бесконечность (обрыв) или ноль (короткое замыкание) — форсунка неисправна

Если сопротивление в норме, проверьте наличие напряжения на одном из контактов разъема при включенном зажигании. На второй контакт должно приходить замыкание на массу импульсами от ЭБУ в момент прокрутки стартера (проверяется лампой-пробником или осциллографом)

Проверка целостности проводки

Осмотрите жгут на предмет физических повреждений: оплавления гофры, трещины изоляции, следы от грызунов. Отзывы диагностов, например, указывают на случай, когда после мойки мотора вода попала в гофру и вызвала зеленый окисел на скрутке проводов MAP-сенсора, имитируя обрыв

"Прозвоните" сигнальный провод от ECM до разъема датчика или форсунки. Сопротивление исправной жилы не должно превышать 1 Ом

Параметры типовых измерений

Чтобы не опираться на догадки, используйте таблицу допусков при работе с мультиметром.

Точка измерения	Параметр	Нормальное значение	Примечание
Топливная форсунка (Mini/BMW)	Сопротивление обмотки	11.0 – 17.0 Ом	При 20 °C. Отклонение говорит о межвитковом замыкании или обрыве
MAP/TP Sensor (Jaguar)	Сигнальное напряжение	0.5 – 4.5 В	При включенном зажигании. Если 5.0 В (опорное) — КЗ на питание
Регулятор давления (Isuzu)	Сопротивление клапана	2.5 – 5.0 Ом	Типовое значение для электромагнитных клапанов высокого давления
Блок ECM (Mitsubishi)	Напряжение питания	12.2 – 14.4 В	Проверять на фоне включенных потребителей. Провалы недопустимы

Примеры из практики и отзывы специалистов

На форумах International Automotive Technicians Network обсуждался случай с Mini Cooper S . Код P1242 появился сразу после мойки двигателя ("помыли, начало троить и хлопать в выхлопную"). При визуальном осмотре воды в разъеме MAP-сенсора не было видно, но воздушный фильтр остался сухим. Проблема решилась продувкой и сушкой колодки жгута, которая шла к датчикам, спрятанным под впускным коллектором. Из-за особенностей геометрии вода попала в разъем, создав "мостик" между сигнальным контактом датчика давления и плюсовым проводом. Это привело к тому, что контроллер "увидел" высокий сигнал датчика, идентифицировав его как ошибку P1242.

В клубах владельцев Mitsubishi отмечается, что ошибка P1242 иногда проявляется на автомобилях с "уставшим" генератором. В моменты просадок напряжения при включении вентиляторов ЭБУ теряет опорное напряжение и ложно фиксирует несоответствие оборотов во время fail-safe check. Замена генератора и чистка клемм решали проблему без дорогостоящей замены ЭБУ.

На Subaru рекомендации сводятся к проверке вакуумных шлангов и работоспособности соленоида управления наддувом с помощью Compulsory Valve Operation Check Mode (дилерский софт). Часто отклеивается или лопается трубка от компрессора к актуатору. Причем механическая проблема вызывает электрическую ошибку, так как соленоид не может создать нужное разрежение .
