Диагностика и устранение ошибки P1215: «Низкое напряжение входного сигнала в электрической цепи датчика положения педали C»
Код неисправности DTC P1215 ошибка p1215 относится к категории кодов системы электронного управления дроссельной заслонкой (ETC — Electronic Throttle Control). Данный код фиксируется блоком управления двигателем (PCM/ECM), когда напряжение сигнала в цепи датчика положения педали C падает ниже допустимого порога (обычно ниже 0.3-0.75 Вольт в зависимости от производителя). Система использует несколько резервных каналов (A, B, C) для обеспечения безопасности, и код P1215 указывает на конкретную проблему в канале C при работающем двигателе или включенном зажигании.
Наиболее распространен этот код на автомобилях p1215 toyota, p1215 тойота, p1215 ошибка тойота с двигателями 1AZ-FSE и 2AZ-FSE (система D4), а также на Jaguar, Ford и Nissan.
Ниже представлено техническое руководство по точной диагностике и устранению причин появления данного DTC.
Наиболее распространен этот код на автомобилях p1215 toyota, p1215 тойота, p1215 ошибка тойота с двигателями 1AZ-FSE и 2AZ-FSE (система D4), а также на Jaguar, Ford и Nissan.
Ниже представлено техническое руководство по точной диагностике и устранению причин появления данного DTC.

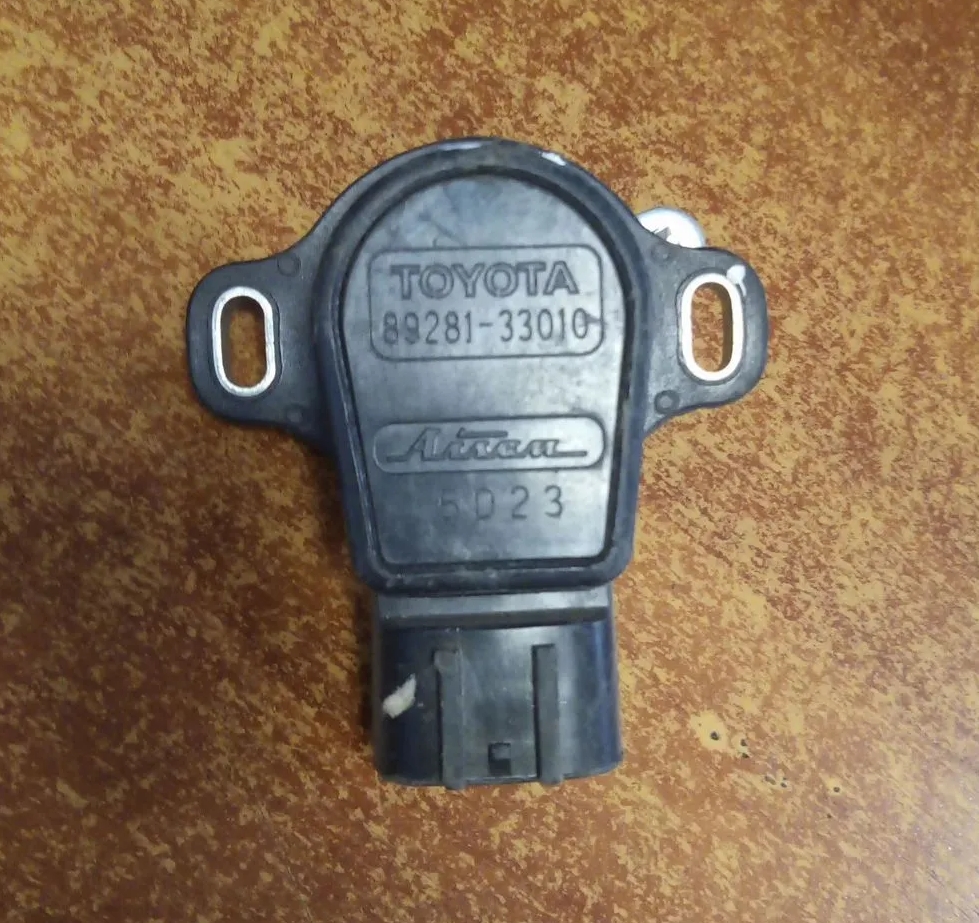

- P1215 Ошибка Toyota
- DTC_P1215.jpg (629.24 КБ) 163 просмотра
1. Причина возникновения ошибки DTC P1215
Современные автомобили используют три независимых датчика положения педали (канал A, B и C) или дублирующие каналы в одном корпусе для обеспечения резервирования и самодиагностики. Ошибка p1215 указывает на проблему именно в канале C. Блок управления ожидает определенный диапазон напряжения (обычно от 0.3V до 4.5V при нажатой педали) и при обнаружении слишком низкого сигнала записывает код.1.1. Основные причины возникновения
- Неисправность самого датчика положения педали C: Внутренний обрыв резистивного слоя, износ подвижных контактов или отказ датчика Холла. Это наиболее частая причина на автомобилях с пробегом более 100-150 тыс. км, особенно на p1215 1az fse и p1215 toyota d4 ошибка .
- Плохой контакт в разъемах педального узла: Окисление, коррозия, ослабление или подгибание контактов. Влага, попадающая в салон через неплотные уплотнители или при мойке двигателя, часто приводит к этой проблеме — известны случаи на Nissan Wingroad после мойки подкапотного пространства .
- Короткое замыкание сигнальной цепи на массу (GND): Повреждение изоляции провода датчика C приводит к прямому контакту с кузовом или массой двигателя, что «сажает» сигнал в ноль .
- Обрыв в сигнальной цепи: Полное отсутствие соединения между педальным узлом и блоком PCM .
- Проблемы с опорным напряжением VREF (Reference Voltage): Падение или отсутствие напряжения 5V на контакте питания датчика из-за короткого замыкания в другом датчике, использующем ту же опорную линию, или неисправности блока PCM .
- Плохая масса (Ground): Высокое сопротивление в цепи массы датчика искажает сигнал, создавая эффект «низкого напряжения» .
1.2. Специфика для Toyota (двигатели D4)
На p1215 тойота с двигателями 1AZ-FSE и 2AZ-FSE (серия D4 с прямым впрыском) ошибка P1215 часто связана с деградацией датчика педали, но также может указывать на проблемы с дроссельной заслонкой (ETCS-i). Система D4 требует точного согласования сигналов педали и дросселя, и любое расхождение может генерировать код по цепи педали .2. Можно ли продолжать движение? Оценка рисков
2.1. Рекомендации по эксплуатации
Эвакуация необходима в следующих случаях:- Двигатель не реагирует на нажатие педали газа (полная потеря сигнала с датчика C). Автомобиль может работать только на холостых оборотах или аварийном режиме (limp mode) .
- Наблюдаются «провалы» при разгоне, рывки или самопроизвольное изменение оборотов двигателя, что опасно при обгоне и маневрировании .
- Двигатель глохнет при сбросе газа или на холостом ходу .
- Код сопровождается другими ошибками по системе управления дросселем (P1216, P1217, P1122, P1123) .
Согласно сервисным мануалам Jaguar, при активном коде P1215 эвакуация предпочтительнее самостоятельного движения, так как система может перейти в аварийный режим с ограничением мощности до 30-40% .
3. Подробное руководство по устранению неисправности
Для ремонта потребуется диагностический сканер с функцией просмотра Live Data, мультиметр, осциллограф (рекомендован для поиска периодических неисправностей) и набор для очистки контактов.3.1. Первоначальная диагностика и визуальный осмотр
Шаг 1: Сбор информации и простые проверки
- Подключите сканер и считайте все коды неисправностей. Обратите внимание на сопутствующие коды: P1216 (высокое напряжение датчика C), P1122, P1123, P1344 .
- Осмотрите пространство под педалью газа. Убедитесь, что коврик не мешает полному ходу педали, не подгибается и не упирается в шток. По отзывам, это частая причина на Toyota Camry и Corolla .
- Вспомните, не проводились ли работы под капотом или в салоне перед появлением ошибки. Известны случаи, когда p1215 ошибка тойота появлялась после замены ковриков или мойки двигателя .
Шаг 2: Тест на покачивание (Wiggle Test)
При подключенном сканере, наблюдая за показаниями датчика C (APP Sensor C Voltage), покачивайте жгут проводов и разъем педали. Если показания скачут, падают до 0V или появляется ошибка — проблема в контакте или проводке.3.2. Электрическая диагностика по мануалу Jaguar/Ford
На основе сервисных процедур для Jaguar S-Type и X-Type (2000-2005 гг.) .Шаг 3: Проверка выходного напряжения датчика C
Отключите разъем педального узла. Включите зажигание (KOEO — Key On Engine Off).Параметры проверки:
| Модель / Контакт | Педаль отпущена | Педаль нажата до упора |
|---|---|---|
| Jaguar S-Type (2000) — Pin 3 (YU) / Pin 2 (NR) | ~0.75 Вольт | ~3.5 Вольт |
| Jaguar X-Type (2002-2005) — Pin 6 / Pin 3 | ~0.3 Вольт | ~5.0 Вольт |
- Если напряжение не меняется или постоянно находится около 0V — переходите к проверке сопротивления датчика .
Шаг 4: Проверка сопротивления датчика педали (Component Check)
Снимите педальный узел. Измерьте сопротивление между указанными контактами.Параметры проверки (Jaguar S-Type 2000, Pin 3 и Pin 2):
| Состояние педали | Норма сопротивления |
|---|---|
| Отпущена | 3070 - 6490 Ом |
| Нажата до упора | 1830 - 4210 Ом |
| Состояние педали | Норма сопротивления |
|---|---|
| Отпущена | 546 - 1134 Ом |
| Нажата до упора | 975 - 2025 Ом (изменение должно быть плавным) |
- Если значения выходят за пределы спецификации, сопротивление не меняется при нажатии или «плавает» — педальный узел подлежит замене .
Шаг 5: Проверка цепи на короткое замыкание на массу
Отключите разъем PCM и разъем педального узла. Измерьте сопротивление между сигнальным контактом датчика C и массой кузова .Параметры проверки:
- Сопротивление должно быть более 10 000 Ом (бесконечность) .
- Если сопротивление менее 5 Ом — провод замкнут на массу. Найдите и устраните повреждение изоляции .
Шаг 6: Проверка цепи на обрыв
При отключенных разъемах PCM и педали измерьте сопротивление между контактом на разъеме педали и соответствующим контактом на разъеме PCM .Параметры проверки:
- Сопротивление исправного провода должно быть менее 5 Ом .
- Если сопротивление более 10 000 Ом — провод имеет обрыв. Требуется ремонт или замена жгута .
3.3. Продвинутая диагностика (осциллограф)
Для выявления периодически проявляющейся неисправности, которая не фиксируется мультиметром:- Подключите осциллограф к сигнальной линии датчика C .
- Медленно нажимайте и отпускайте педаль газа. Сигнал должен изменяться плавно, без «ступенек», провалов и выбросов напряжения .
- Выполните «wiggle test» при подключенном осциллографе. Любые артефакты сигнала при встряхивании жгута указывают на точное место неисправности.
4. Примеры из жизни и отзывы механиков
- Случай 1 (Nissan Wingroad, после мойки двигателя): Владелица Наталья на форуме NissanStyle сообщила, что после мойки двигателя автомобиль не завелся. Сканер выдал ошибки P1213 и p1215 wingroad. Причиной стало попадание воды в разъем педального узла. Рекомендация с форума: «суши разъемы, другие варианты маловероятны» . После просушки контактов и обработки смазкой ошибка ушла.
- Случай 2 (Toyota Camry, 2007 год, двигатель 2AZ-FE): Автомобиль периодически загорал Check Engine при разгоне, появлялась ошибка p1215 тойота. Механик проверил педальный узел — внутреннее сопротивление датчика C при нажатии «плавало» и имело «мертвую зону» на середине хода. Решение: замена педального узла в сборе на оригинальный (не рекомендуется замена только датчика отдельно). После замены и выполнения процедуры «обучения положения педали» через сканер проблема исчезла.
- Случай 3 (Jaguar X-Type 2004): На холодную периодически появлялась ошибка p1215 jaguar с потерей реакции на педаль. По мануалу проведена диагностика: проверка сопротивления педали в норме, но при wiggle test на разъеме PA1 пропадал сигнал. Выяснилось, что один из контактов в фишке был подогнут внутрь и не обеспечивал надежного соединения. Ремонт: подгибание контакта и фиксация разъема кабельной стяжкой. Отзыв мастера: «На X-Type с P1215 в 20% случаев — контакты, не спешите менять педаль».
- Случай 4 (Toyota Avensis 1AZ-FSE, D4): Автомобиль потерял динамику, Check Engine горит, сканер показывает p1215 toyota d4 ошибка. При этом также присутствовал код P1122 (дроссельная заслонка). Диагностика показала, что проблема была не в педали — вышла из строя электронная дроссельная заслонка, которая искажала опорное напряжение 5V на шине датчиков. После замены дроссельной заслонки ошибка P1215 также исчезла. Рекомендация: на двигателях D4 всегда проверяйте оба узла — педаль и дроссель .
- Случай 5 (Toyota Corolla 2003, 2.0 D-4D): Владелец на форуме сообщил о коде ошибка p1215 toyota corolla в паре с P1226 (неисправность муфты управления). Проблема оказалась комплексной — износ проводки в зоне педали и одновременный износ датчика положения муфты сцепления. После ремонта проводки и замены датчика муфты ошибка P1215 более не появлялась .
5. Рекомендации по ремонту и профилактике
5.1. Важные технические моменты
- Замена датчика отдельно: На большинстве современных автомобилей датчик положения педали не ремонтируется и не заменяется отдельно от педального узла. Производители (Toyota, Jaguar, Ford) поставляют педаль в сборе .
- Программирование после замены: После замены педального узла на некоторых моделях Toyota и Nissan требуется процедура «обучения» положения педали (Accelerator Pedal Release Position Learning / Throttle Valve Closed Position Learning) через диагностический сканер .
- Использование оригинальных запчастей: Для p1215 ошибка тойота критически важно использовать оригинальный педальный узел Denso или Toyota. Неоригинальные датчики часто имеют неверные характеристики сопротивления и выходного напряжения, что приводит к возвращению ошибки .
- Проверка цепи питания 5V: Если опорное напряжение 5V на разъеме педали отсутствует или «плавает», отключите поочередно другие датчики, питающиеся от этой линии (датчик положения дросселя TPS, датчик давления АКБ, датчик положения руля). Короткое замыкание в одном из них может «сажать» всю шину 5V .
- Профилактика влаги: При замене педального узла или после ремонта проводки обработайте контакты разъема диэлектрической смазкой (например, Liqui Moly, CRC) для защиты от влаги и коррозии .
5.2. Заключительный этап: Сброс кода и тестирование
После выполнения ремонта необходимо:- Сотрите код p1215 ошибка из памяти ЭБУ с помощью диагностического сканера .
- Для Jaguar/Ford: Выполните процедуру стирания адаптаций (PCM Reset) через сканер .
- Для Toyota: Выполните процедуру обучения датчика педали и дроссельной заслонки (если требуется). Обычно это делается через сканер или ручной последовательностью (включение зажигания без запуска, медленное нажатие педали и т.д.).
- Проведите тест-драйв в различных режимах: плавное и резкое ускорение, движение по неровной дороге (для проверки контактов), многократные циклы запуска и остановки двигателя .
- После тест-драйва повторно считайте коды. Убедитесь, что DTC P1215 не появился в текущих или исторических ошибках.
