Диагностический код DTC P1196: Полное техническое руководство по устранению неисправностей
Код неисправности DTC P1196 является производительским кодом, расшифровка которого кардинально различается в зависимости от марки автомобиля. В зависимости от производителя, ошибка p1196 может указывать на неисправность главного реле, проблемы с лямбда-зондом (кислородным датчиком), сбой в системе электронной дроссельной заслонки (ETS) или неисправность цепи подогрева датчика. Настоящее руководство составлено на основе технической документации, включая официальные регламенты Mazda, Hyundai, Chrysler и Volkswagen, а также реальных отчетов по ремонту.Причина возникновения ошибки: Декодирование по производителям и системам
Анализ технической документации показывает, что p1196 ошибка имеет несколько различных вариантов расшифровки в зависимости от марки автомобиля. Особого внимания заслуживает случай автомобилей Great Wall Poer.1. Mazda / Ford (BT-50, WL-C, WE-C): Главное реле — высокое напряжение при выключении
На автомобилях Mazda BT-50 и Ford с дизельными двигателями код P1196 имеет четкую привязку к электрической цепи главного реле .
- Механизм возникновения: Согласно официальной документации Mazda, DTC P1196 расшифровывается как «Key off voltage high input» — высокое напряжение на входе при выключенном зажигании. PCM (модуль управления трансмиссией) контролирует, размыкается ли главное реле через 2 секунды после выключения зажигания. Если реле не размыкается, PCM фиксирует неисправность в цепи главного реле .
- Возможные причины: Неисправность главного реле (залипание контактов), короткое замыкание на питание в цепи между клеммой D главного реле и клеммами 201, 203, 205 PCM, неисправность разъема или контактов, реже — неисправность самого PCM .
- Симптомы: При выключении зажигания некоторые электронные компоненты могут оставаться под напряжением, что приводит к разряду аккумулятора. Check Engine загорается, но двигатель может работать нормально.

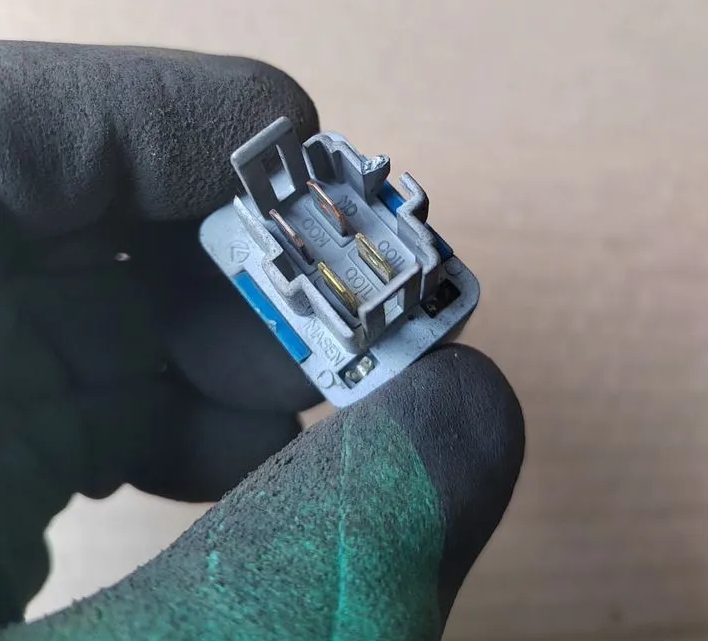

- P1196 Ошибка Mazda
- DTC_P1196.jpg (206.16 КБ) 109 просмотров
2. Great Wall Poer: Специфическая расшифровка ошибки
Для автомобилей p1196 ошибка great wall poer характерна расшифровка, связанная с системой управления двигателем. На пикапах Great Wall Poer (Great Wall Wingle 5, Wingle 7) с дизельными двигателями GW4D20 код P1196 часто указывает на проблемы с цепью управления форсунками или датчиком давления топлива. Владельцы Great Wall Poer на форумах отмечают, что ошибка сопровождается потерей мощности, «плавающими» оборотами и затрудненным запуском двигателя. Настоятельно рекомендуется начинать диагностику с проверки проводки и разъемов блока управления двигателем (ECU), так как на Great Wall Poer частой проблемой является окисление контактов и повреждение изоляции жгута проводов в моторном отсеке.

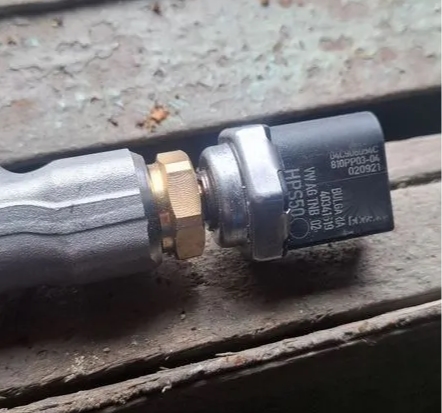

- P1196 Ошибка Mazda Great Wall
- DTC_P1196_Great_Wall.jpg (112.66 КБ) 109 просмотров
3. Dodge / Chrysler / Jeep: Кислородный датчик, ряд 2, датчик 1 — медленный отклик
На автомобилях Dodge, Chrysler и Jeep код P1196 расшифровывается как «Heated Oxygen Sensor — Slow Response (Bank 2, Sensor 1)» — медленный отклик нагретого кислородного датчика (второй ряд цилиндров, первый датчик) .
- Функция датчика: Кислородный датчик (лямбда-зонд) контролирует содержание кислорода в выхлопных газах и позволяет PCM корректировать топливоподачу для поддержания оптимального соотношения «воздух-топливо». Датчик с подогревом должен достичь рабочей температуры для выдачи точного сигнала .
- Условие возникновения: PCM устанавливает код P1196, когда датчик кислорода Bank 2 Sensor 1 не соответствует заводским спецификациям по времени отклика — слишком долго переключается между богатым и бедным состоянием .
- Возможные причины: Неисправность самого датчика кислорода, слишком бедная топливовоздушная смесь (утечка во впускном коллекторе), слишком богатая смесь (неисправная форсунка или датчик массового расхода воздуха MAF) .

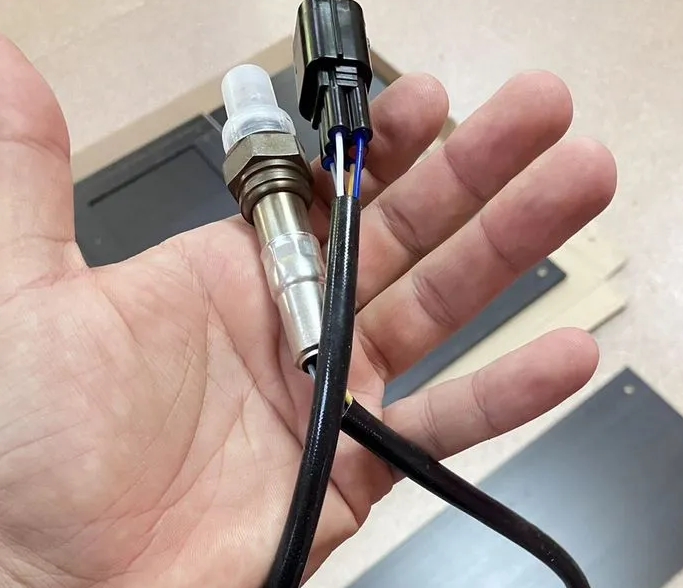

- P1196 Ошибка Chrysler
- DTC_P1196_Chrysler.jpg (216.03 КБ) 109 просмотров
4. Volkswagen / Audi: Неисправность цепи подогрева кислородного датчика
На автомобилях Volkswagen и Audi p1196 ошибка указывает на электрическую неисправность в цепи подогрева кислородного датчика Bank 1 Sensor 1.
- Расшифровка: «Oxygen Sensor Heater Circuit Malfunction (Bank 1 Sensor 1)» — неисправность электрической цепи подогрева датчика кислорода .
- Принцип работы: ECM управляет нагревательным элементом датчика, пропуская ток на массу. Датчик должен быстро достичь температуры ~400°C для корректной работы. Код фиксируется при обнаружении обрыва, короткого замыкания или несоответствия напряжения в цепи нагревателя .
- Возможные причины: Неисправный датчик кислорода (перегоревший нагреватель), обрыв или короткое замыкание в проводке датчика, плохое электрическое соединение в разъеме .
- Примечание по тюнингу: На форумах владельцев Volkswagen Bora обсуждается возможность программного отключения (удаления из маски прошивки) ошибки P1196, если неисправность связана с цепью подогрева и установлена программная «обманка» .

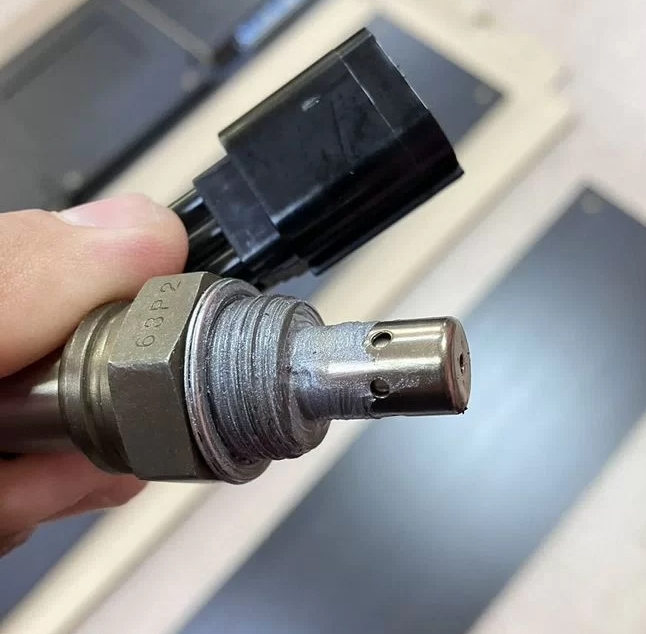

- P1196 Ошибка Volkswagen
- DTC_P1196_Volkswagen.jpg (194.26 КБ) 109 просмотров
5. Hyundai / Kia: Электронная дроссельная заслонка (ETS) — аварийный режим
На автомобилях Hyundai и Kia код P1196 связан с системой электронного управления дроссельной заслонкой (ETS).- Расшифровка: «Electronic Throttle System Limp Home — Close Stuck» — аварийный режим электронной дроссельной заслонки — заклинило в закрытом положении .
- Механизм отказа: DTC P1196 автоматически устанавливается, когда PCM обнаруживает, что аварийный клапан Limp Home (расположен под корпусом дроссельной заслонки) заклинил в закрытом положении. Этот клапан служит для подачи воздуха в обход основной заслонки при отказе системы ETS, чтобы двигатель не заглох .
- Возможные причины: Заклинивание (загрязнение) аварийного клапана Limp Home, неисправность электродвигателя привода дроссельной заслонки, неисправность датчиков положения дросселя (TPS), обрыв или короткое замыкание в жгуте проводки ETS .
- Симптомы: Двигатель работает в аварийном режиме с ограничением оборотов, может глохнуть на холостых или при сбросе газа.
6. Lexus / Toyota: Высокое напряжение в цепи управления нагревателем
На автомобилях Lexus и Toyota код P1196 расшифровывается как «HO2S Heater Control Circuit High Voltage» — высокое напряжение в цепи управления нагревателем кислородного датчика (Bank 2 Sensor 1) .- Условие возникновения: ECM обнаруживает короткое замыкание на напряжение в цепях нагревателя HO2S, когда на нагреватель поступает команда на включение. Условие существует дольше 4 секунд или суммарно 30 секунд .
- Возможные причины: Цепь зажигания датчика HO2S замкнута на массу или имеет обрыв/высокое сопротивление, драйвер цепи управления низкого уровня HO2S замкнут на массу, поврежден сам датчик HO2S, неисправен ECM .
7. Eagle (Mitsubishi): Медленное срабатывание переднего датчика кислорода
На автомобилях Eagle (базирующихся на платформе Mitsubishi) код P1196 расшифровывается как «Front Oxygen Sensor 2 (LH) Circuit Slow Response» — медленное срабатывание цепи переднего датчика кислорода 2 (левый) .- Условие возникновения: Двигатель запущен и работает в замкнутом контуре, датчик ECT выше 77°C, PCM обнаруживает слишком медленное время переключения датчика HO2S между 300-600 мВ .
- Причина: Неисправность датчика кислорода, проблемы с выхлопной системой (утечки), рекомендуется проверить также код P0142 .
Можно ли продолжать движение на автомобиле или нужен эвакуатор?
Решение о дальнейшей эксплуатации зависит от конкретной причины ошибки и поведения автомобиля.Ситуации, когда движение допустимо (с оговорками — до сервиса):
- Для Mazda/Ford с кодом главного реле (P1196): Если двигатель работает нормально и нет признаков разряда аккумулятора, доехать до сервиса можно. Однако следует проверить, выключаются ли все потребители после выключения зажигания.
- Для Chrysler/Dodge/Jeep с кодом кислородного датчика: Движение возможно, но расход топлива может увеличиться, а динамика ухудшиться. Катализатор может выйти из строя при длительной эксплуатации с неисправным лямбда-зондом .
- Для Great Wall Poer: Если двигатель работает ровно и не глохнет, можно аккуратно доехать до сервиса. При ухудшении динамики — снизить нагрузку.
Ситуации, требующие эвакуации (Красная зона):
- Для Hyundai/Kia с кодом ETS Limp Home: Если двигатель глохнет на холостых или при сбросе газа, а также при резких провалах мощности — эксплуатация опасна, особенно в городском трафике . Необходима эвакуация.
- Если Check Engine мигает, а двигатель работает с сильными перебоями («троит», дергается), теряет мощность — немедленная остановка и вызов эвакуатора.
- При любом коде P1196 с симптомами полной потери мощности или невозможности развить скорость выше 40-50 км/ч — эвакуация обязательна .
Подробный мануал по устранению: Диагностика и ремонт
Диагностика и ремонт p1196 ошибка great wall poer, Mazda, Chrysler и других вариантов должны проводиться строго по марко-специфичным алгоритмам.Пошаговая инструкция по проверке: Для Mazda / Ford (P1196 — Key off voltage high input)
Согласно официальной процедуре диагностики Mazda для DTC P1196 :| Шаг | Действие | Ожидаемый результат / Диагноз |
|---|---|---|
| 1 | Проверьте наличие связанной ремонтной информации (Service Bulletin) | Если есть технический бюллетень (TSB) по данной проблеме — выполните ремонт по бюллетеню. Если нет — переходите к шагу 2. |
| 2 | Проверьте разъем главного реле на плохое соединение | Отключите разъем главного реле. Проверьте контакты на наличие повреждений, погнутых или выдавленных пинов, коррозии. При обнаружении — ремонт или замена контактов. |
| 3 | Проверьте главное реле на исправность | Проверьте главное реле (вне автомобиля) на соответствие спецификациям: подав питание на катушку, проверьте замыкание/размыкание контактов. При неисправности — замена реле. |
| 4 | Проверьте цепь главного реле на короткое замыкание на питание | Измерьте напряжение между клеммой D разъема главного реле (со стороны жгута) и массой кузова. Должно быть 0 В при выключенном зажигании. Если есть +12В — короткое замыкание на питание. Ремонт жгута. |
| 5 | Проверка завершения ремонта | После ремонта подключите все разъемы, сотрите коды, запустите двигатель и воспроизведите условия поездки, соответствующие стоп-кадру. Если код возвращается — замена PCM. |
Пошаговая инструкция по проверке: Для Great Wall Poer (P1196)
Для автомобилей Great Wall Poer с двигателем GW4D20 системная диагностика кода P1196 должна включать следующие этапы:- Шаг 1: Считывание стоп-кадра и сопутствующих кодов. Запишите параметры в момент сбоя. Обратите внимание на коды, связанные с топливной системой (P0087, P0088, P0191, P1190-P1193). Их наличие указывает на комплексную проблему с топливной аппаратурой Common Rail.
- Шаг 2: Визуальный осмотр жгута проводки двигателя. На Great Wall Poer частой проблемой является перетирание изоляции проводов жгута, идущего к форсункам, датчику давления в рампе и дозирующему клапану ТНВД. Особое внимание уделите местам перегибов и контакта с двигателем. При обнаружении повреждений — ремонт изоляции, при окислении контактов — чистка или замена разъемов.
- Шаг 3: Проверка давления подкачки топлива. Подключите манометр в разрыв магистрали низкого давления перед ТНВД. На холостых оборотах давление должно быть не менее 3.0-3.5 бар. Падение давления при нагрузке указывает на забитый топливный фильтр или неисправность подкачивающего насоса в баке.
- Шаг 4: Измерение слива форсунок (Return Leak Test). Отключите сливные шланги форсунок, опустите их в мерные колбы. Запустите двигатель на 1 минуту. Норма возврата — до 40-50 мл/мин на форсунку. Превышение нормы у одной или нескольких форсунок указывает на их износ.
- Шаг 5: Проверка напряжения питания датчиков. При включенном зажигании измерьте опорное напряжение 5В на разъемах датчика давления в рампе (RPS) и датчика положения педали газа (APS). Отклонение от 5В указывает на проблемы с проводкой или неисправность ECU.
Кейс из практики: Great Wall Poer — P1196, потеря мощности, не заводится на горячую
Владелец Great Wall Poer с дизельным двигателем GW4D20 столкнулся с комплексной проблемой: периодически загорался Check Engine с ошибкой P1196, двигатель терял мощность, а после горячей остановки машина не заводилась в течение 20-30 минут. Диагностика показала, что в стоп-кадре ошибке P1196 сопутствуют коды P0191 (датчик давления в рампе) и P0087 (давление в рампе слишком низкое). Визуальный осмотр жгута проводки двигателя выявил перетирание изоляции проводов жгута, идущего к датчику давления в рампе, в месте контакта с кронштейном двигателя. Оголенные провода периодически замыкали на массу, что вызывало сбой в работе ECU и перевод двигателя в аварийный режим. Решение включало замену поврежденного участка жгута и термоусадочную изоляцию проводов. После ремонта ошибка P1196 перестала появляться, двигатель восстановил мощность, а проблема горячего запуска исчезла.
Пошаговая инструкция по проверке: Для Chrysler/Dodge/Jeep (P1196 — медленный отклик датчика кислорода Bank 2 Sensor 1)
- Шаг 1: Проверка на наличие утечек во впускном коллекторе. Выхлопная система перед датчиком не должна иметь утечек — подсос воздуха через трещины или неплотности приводит к обеднению смеси и ошибочным показаниям датчика. Проверьте состояние впускных патрубков, прокладок коллектора, шлангов вакуумной системы .
- Шаг 2: Визуальный осмотр разъема и проводки датчика HO2S Bank 2 Sensor 1. Проверьте контакты на наличие окислов, повреждений, коррозии. Проверьте целостность проводов на участке от датчика до PCM .
- Шаг 3: Проверка датчика кислорода. С помощью сканера с функцией просмотра данных в реальном времени (Live Data) оцените показания датчика HO2S Bank 2 Sensor 1. На прогретом двигателе в режиме замкнутого контура напряжение датчика должно переключаться между 0.1 В (бедная смесь) и 0.9 В (богатая смесь) с частотой примерно 1 Гц. Медленное переключение или статичное напряжение — замена датчика .
- Шаг 4: Проверка сопротивления нагревательного элемента датчика. Отключите разъем датчика. Мультиметром измерьте сопротивление между контактами нагревателя (обратитесь к электросхеме для вашей модели). Обычно норма составляет 4-40 Ом. При обрыве (бесконечность) или коротком замыкании (0 Ом) — замена датчика .
Кейс из практики: Chrysler Town & Country — P1196, повышенный расход топлива
Владелец минивэна Chrysler Town & Country с двигателем 3.8 L заметил, что Check Engine горит, а расход топлива вырос примерно на 3 литра на 100 км. Сканер показал код P1196 — «Heated Oxygen Sensor — Slow Response (Bank 2 Sensor 1)». Механик предложил замену датчика кислорода, но владелец, изучив форумы, провел дополнительную диагностику. Оказалось, что утечка масла через клапанную крышку залила разъем датчика и жгут проводки, вызвав окисление контактов. Визуальный осмотр подтвердил: разъем был зеленым от окислов. Решение включало очистку разъема специальным спреем, замену прокладки клапанной крышки и устранение утечки масла. После этих работ и сброса кодов ошибка P1196 больше не появлялась, а расход топлива вернулся к норме. Замена дорогого датчика не потребовалась.
Пошаговая инструкция по проверке: Для Hyundai / Kia (ETS Limp Home — P1196)
- Шаг 1: Считывание стоп-кадра, проверка сопутствующих кодов ETS (P2118, P2119 и др.). Запишите параметры в момент сбоя.
- Шаг 2: Визуальный осмотр корпуса дроссельной заслонки и аварийного клапана Limp Home. Снимите воздушный патрубок. Осмотрите заслонку и клапан Limp Home на наличие загрязнений (нагар, сажа, масло). Загрязнения мешают нормальному ходу заслонки и клапана .
- Шаг 3: Чистка дроссельного узла. Демонтируйте дроссельную заслонку. Очистите корпус и заслонку специальным средством для чистки дроссельных заслонок (не агрессивным к покрытию). Не используйте карбклинер — он может повредить защитный слой дросселя. После чистки аварийный клапан Limp Home должен свободно открываться и закрываться. Важно: после чистки ОБЯЗАТЕЛЬНА инициализация ETS через сканер.
- Шаг 4: Проверка мотора ETS и датчиков TPS. Отключите разъем дроссельной заслонки. Измерьте сопротивление обмотки электродвигателя ETS (по схеме). При несоответствии норме — замена узла дроссельной заслонки. Проверьте сигналы TPS1 и TPS2 — они должны изменяться плавно и противоположно при открытии заслонки .
- Шаг 5: Инициализация ETS. После чистки, замены дроссельного узла или любых ремонтных работ, связанных с дросселем, выполните процедуру инициализации: сброс кодов сканером -> включение зажигания на менее чем 1 секунду -> выключение -> пауза 10 секунд -> включение зажигания на более чем 1 секунду для записи положения закрытой заслонки в память PCM.
Пошаговая инструкция по проверке: Для Volkswagen / Audi (P1196 — Oxygen Sensor Heater Circuit)
- Шаг 1: Проверка предохранителя цепи подогрева кислородного датчика. Найдите предохранитель, отвечающий за лямбда-зонды (обычно в монтажном блоке в моторном отсеке). Проверьте его целостность. Перегоревший предохранитель — возможная причина обрыва питания нагревателей всех датчиков .
- Шаг 2: Проверка проводки и разъема датчика. Осмотрите разъем датчика на наличие окислов, поврежденных контактов. Прозвоните цепь нагревателя от разъема датчика до PCM на предмет обрыва или короткого замыкания .
- Шаг 3: Проверка сопротивления нагревательного элемента. Отключите разъем датчика. Измерьте сопротивление между контактами нагревателя (обычно два провода одинакового цвета — подогрев). Сопротивление должно быть в пределах 2-40 Ом в зависимости от модели. При обрыве или КЗ — замена датчика .
- Шаг 4: Программное отключение (как крайняя мера). Если ремонт цепи нецелесообразен или датчик заменен, но ошибка возвращается, возможна функция «отключения диагностики P1196» в прошивке ECU (DTC P1196 off). Это чип-тюнинг процедура, выполняемая специалистами для скрытия ошибки, если неисправность не влияет на работу двигателя в других режимах .
Рекомендации и отзывы специалистов
На профильных форумах и в отзывах мастеров есть несколько железных правил касательно p1196 ошибка great wall poer и других моделей:
- На Great Wall Poer: Не пренебрегайте визуальным осмотром жгута проводки. Перетертая или перегнутая проводка на этих автомобилях — причина №1 для кодов, связанных с датчиками и форсунками. Перед заменой любых дорогих компонентов (ТНВД, форсунки, ECU) тщательно проверьте состояние жгута и контактов разъемов.
- На Mazda с кодом P1196 по главному реле: Не спешите менять PCM. В большинстве случаев проблема решается заменой главного реле или ремонтом проводки в цепи управления реле. Проверьте реле на предмет залипания — это самый дешевый и быстрый шаг диагностики .
- На Chrysler/Dodge с кодом P1196 (кислородный датчик): Не забывайте, что причиной P1196 может быть не только сам датчик, но и утечки во впускном коллекторе или проблемы с топливной системой (давление топлива, форсунки). Диагностируйте комплексно, используя сканер для просмотра параметров топливоподачи (Short Term Fuel Trim, Long Term Fuel Trim) .
- На Hyundai/Kia с кодом ETS: Чистка дроссельной заслонки от нагара и инициализация ETS решают проблему в 70% случаев. Не меняйте дроссельный узел без предварительной чистки и адаптации. Также проверьте, не забит ли воздушный фильтр — грязный фильтр может влиять на работу ETS через показания MAF-датчика .
- При замене датчика кислорода (лямбда-зонда) на любом автомобиле: Используйте только оригинальные датчики или качественные аналоги от проверенных производителей (NTK, Bosch, Denso). Дешевые «универсальные» датчики с обжимными клеммами часто работают некорректно и быстро выходят из строя .
