Диагностический код DTC P1188: Полное техническое руководство по устранению утечек топливной системы
Код неисправности DTC P1188 относится к категории производительских кодов и в подавляющем большинстве случаев (дизельные двигатели) расшифровывается как «Fuel Pressure Monitoring — Leakage» (контроль давления топлива — утечка) . В отличие от кода P1187 (отклонение давления), p1188 ошибка сигнализирует о том, что блок управления двигателем (ECM) фиксирует неспособность системы создать или удержать требуемое давление в рампе — реальное давление более чем на 250 бар ниже заданного при максимальном управляющем сигнале регулятора . Настоящее пособие составлено на основе технической документации и реальных кейсов ремонта.Причина возникновения ошибки: Системный анализ утечек
Для точной диагностики необходимо понимать логику работы ECM. p1188 ошибка мерседес и корейских дизелей имеет общий механизм, но разные источники проблемы. Согласно технической документации Hyundai, код активируется, когда регулятор давления топлива (FPR) нагружен более чем на 79% (ECM пытается поднять давление), но реальное давление остается ниже целевого на 250 бар в течение более 1 секунды .1. Дизельные Hyundai / Kia (Santa Fe, Sorento, Grand Starex, Tucson)
Для двигателей D4EA, D4CB, D4BH, R2.2 и R2.5 характерны следующие причины в порядке убывания частоты :
- Изношенные или закоксованные топливные форсунки (избыточный слив в обратку). Это причина №1. Проверка на возврат — обязательная процедура при p1188 ошибка кия .
- Засорение сетки-фильтра в регуляторе давления на рампе или в самом датчике давления (RPS) .
- Неисправность или залипание дозирующего клапана (MPROP) на ТНВД . При частичном залипании насос не может подать нужный объем топлива.
- Забитый топливный фильтр (особенно при использовании неоригинальных расходников) или забитая сетка заборника в баке .
- Подсос воздуха в магистрали низкого давления (микротрещины в трубках, неплотности фитингов) .

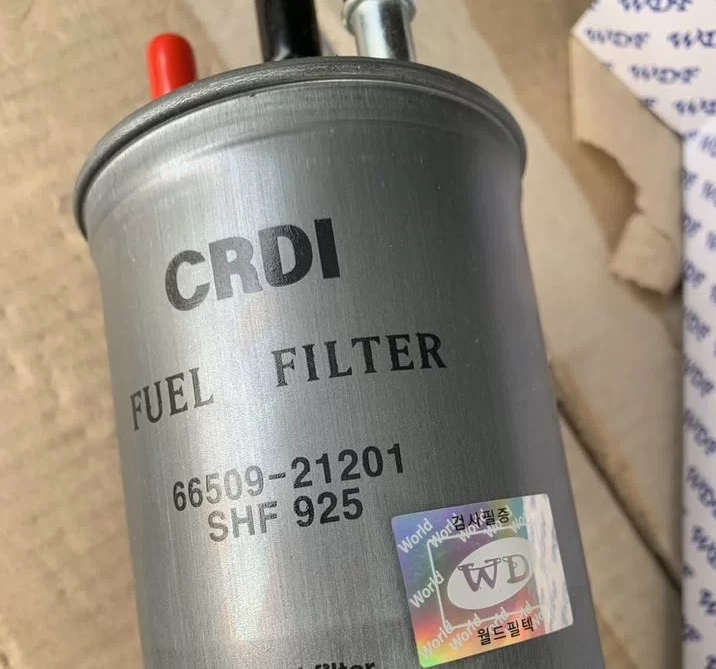

- P1188 Ошибка Hyundai / Kia
- DTC_P1188.jpg (252.76 КБ) 287 просмотров
2. Mercedes-Benz Vito / Sprinter (OM611, OM612)
На автомобилях мерседес спринтер ошибка p1188 0 и p1188 мерседес вито 638 код имеет более жесткую трактовку. Помимо утечек через форсунки, он часто указывает на обрыв в цепи «element shut off» — клапана отключения секции ТНВД. На форумах владельцы Sprinter описывают P1188-8 как «High pressure pump cable has open circuit» (обрыв кабеля насоса высокого давления) . Буква «0» или «8» в конце кода уточняет характер неисправности: 8 — обрыв цепи.

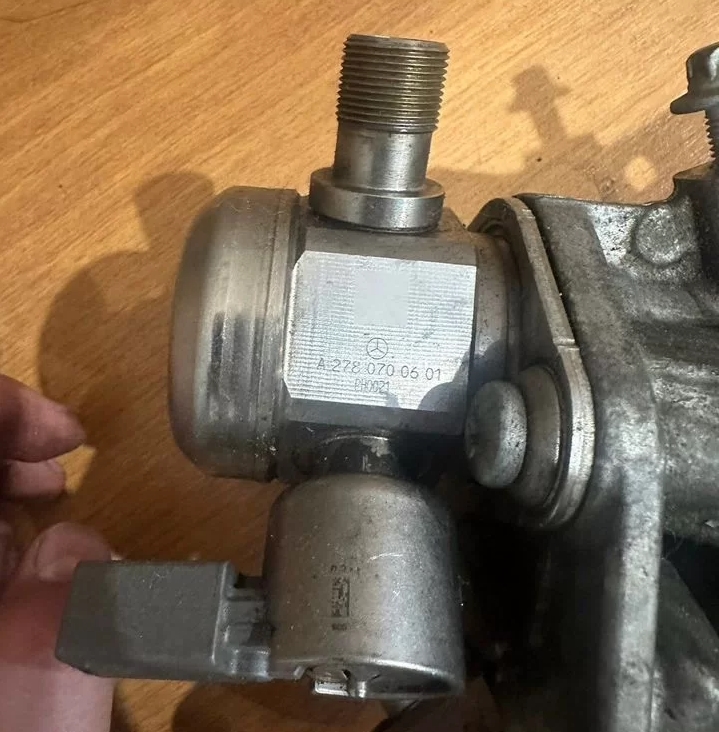

- P1188 Ошибка Mercedes-Benz
- DTC_P1188_Mercedes-Benz.jpg (340.03 КБ) 287 просмотров
3. Альтернативные версии для бензиновых двигателей
На редких бензиновых моделях (не в фокусе данной статьи) код может встречаться, но статистически это менее 5% случаев.Можно ли продолжать движение на автомобиле или нужна эвакуация?
Активная p1188 ошибка — это всегда серьезный сигнал о проблемах в топливной системе высокого давления. ECM часто переводит двигатель в аварийный режим с ограничением оборотов (до 2000-2500 об/мин).Ситуации, требующие эвакуации (Красная зона):
- Двигатель глохнет прямо на ходу, особенно под нагрузкой (при обгоне, подъеме в гору). Это крайне опасно. Если p1188 hyundai дизель ошибка сопровождается внезапной остановкой мотора на трассе — только эвакуатор.
- После остановки двигатель не заводится или заводится только после длительной прокачки ручным насосом-грушей (признак подсоса воздуха или полного выхода насоса из строя).
- Визуально обнаружена стружка в топливном фильтре или «обратке» — разрушение ТНВД.
Ситуации, когда движение допустимо (с оговорками — до сервиса):
- Автомобиль едет нормально в щадящем режиме (до 2000 об/мин), не глохнет, но при резком нажатии на педаль газа «тупит» или загорается Check Engine. Двигайтесь плавно, без резких ускорений, так как давление в рампе в любом случае ниже нормы, что убивает форсунки (перегрев).
- Ошибка возникает только на холодную или только после прогрева, но машина заводится. Доехать до диагностики можно, но с минимальной нагрузкой.
Подробный мануал по устранению: От теории к практике
Диагностика p1188 хендай санта фе 2.0 дизель, Sorento или Grand Starex должна быть строго последовательной. Не меняйте дорогие узлы, не проверив дешевые.Кейс из практики номер 1: KIA Sorento (2.5 CRDi) — ошибка возникает при нагрузке
Владелец столкнулся с тем, что p1188 ошибка кия соренто дизель появлялась при движении в гору, машина теряла мощность. Диагностика:- Тест форсунок на обратку (return leak test) выявил, что одна форсунка сливает в сливную магистраль более 100 мл/мин при норме 30-50 мл.
- Владелец заменил только одну форсунку. Машина поехала, но через 2 недели ошибка вернулась — начали переливать другие.
- Решение: комплексная замена всех 4 форсунок (или качественный ремонт) с калибровкой кодов через сканер. В ряде случаев проблема уходила только после замены рейки в сборе (клапан на рейке был забит стружкой от форсунок).
Кейс из практики номер 2: Mercedes Vito 638 — не заводится, P1188 и P1187
Владелец Mercedes Vito обнаружил, что машина заглохла на трассе и не заводится.- Сканер показал P1188-8 (обрыв цепи клапана отключения секции ТНВД) и P1187 (утечка).
- Механик прозвонил проводку от ЭБУ до разъема на насосе — обрыва не нашел. Но давление в рампе при прокрутке не превышало 48 бар (требуется более 240 бар для запуска).
- Решение: Вскрытие ЭБУ показало перегоревшую дорожку питания клапанов, так как проводка на клапан турбины перетерлась и замкнула на массу. После восстановления дорожки и ремонта проводки ошибка ушла.
Пошаговая инструкция по проверке (Универсальный алгоритм)
В 99 процентах случаев активного кода P1188 двигатель будет работать нестабильно или глохнуть. Ремонт начинайте с механической части, не полагаясь слепо на сканер.| Шаг | Действие | Ожидаемый параметр / Диагноз |
|---|---|---|
| 1 | Визуальный осмотр и проверка топливного фильтра | Открутите фильтр, слейте отстой. Наличие стружки, черной грязи или воды — стоп. Фильтр должен быть оригиналом (Bosch/Mahle). Подделки дают просадку давления. |
| 2 | Проверка сетки заборника в баке | Снимите подающую магистраль с фильтра. Если при продувке обратно в бак сильное сопротивление — сетка забита бактериями или грязью. Нужна чистка бака. |
| 3 | Измерение слива форсунок (Return Leak Test) | Отключите сливные шланги форсунок, опустите их в мерные колбы. Запустите двигатель на 1 минуту. Норма возврата: до 40 мл/мин. Если одна льет 100+ мл — её в ремонт. |
| 4 | Проверка давления в рампе сканером (Live Data) | Заведите мотор. На холостых давление должно быть примерно 250-300 бар, Duty Cycle регулятора 15-17 процентов. Резко нажмите газ: давление должно прыгать до 1200-1400 бар. Если давление падает (1000->800) при газе в пол — насос слаб или забит фильтр. |
| 5 | Прозвонка цепи (для Mercedes) | Если шаги 1-4 не дали результата и p1188 мерседес активна — проверьте сопротивление катушки клапана отключения насоса (это часть ТНВД). Обрыв — замена насоса. |
| 6 | Проверка проводки и ЭБУ | При нормальной механике, но ошибке — проверьте целостность проводки от ЭБУ до датчиков (RPS, MPROP). Частая причина на старых авто — перетирание жгута. |
Рекомендации и отзывы специалистов: Типичные ошибки при ремонте
Основываясь на отзывах с профильных форумов (Kia-club, Drive2, Sprinter-source), можно выделить «золотые правила» борьбы с p1188 hyundai дизель и Mercedes:- Не меняйте ТНВД первым. В 90 процентах случаев ошибка p1188 дизель лечится форсунками или регуляторами. Полная замена насоса без проверки форсунок — это выброс денег. Статистика показывает, что изношенные форсунки убивают новый насос стружкой.
- Проверяйте клапан давления на рампе. На Sorento и Santa Fe часто забивается мелкая сеточка внутри датчика давления на рейке. Её можно аккуратно снять и промыть (или заменить датчик), и ошибка уходит.
- Используйте оригинальные фильтры. В половине случаев проблема с давлением на Kia и Hyundai начиналась после замены неоригинального топливного фильтра. Только Bosch / Mahle / Hyundai / Kia оригинал.
- Проверяйте проводку на виброизнос. У Mercedes Vito и Sprinter частая причина P1188-8 — перетирание жгута проводов о кузов или двигатель, ведущее к короткому замыканию и сгоранию дорожек внутри ЭБУ. Перед заменой блока управления обязательно прозвоните всю цепь питания клапанов от ЭБУ до насоса.
- Диагностика через «стоп-кадр». Если ошибка возникает эпизодически, подключите сканер с записью логов. Зафиксируйте момент сбоя. Если давление падает резко — это механическая утечка (форсунка). Если давление не поднимается выше 300 бар при газе в пол — насос или фильтр.
